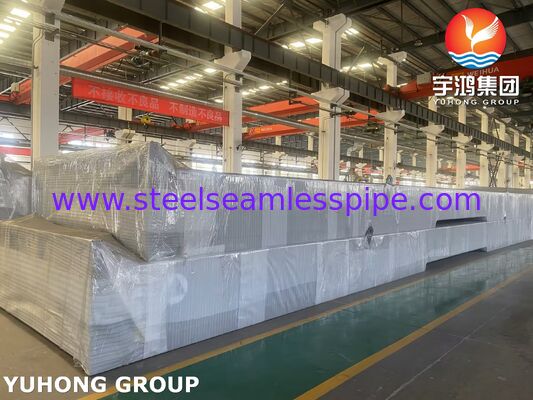

API 661 Aria raffreddatrice per raffinerie di petrolio, ASME Sezione VIII Divisione 1

Dettagli:

Luogo di origine:	Cina
Marca:	Yuhong
Certificazione:	ASME, API, AES, GOST, EAC
Numero di modello:	refrigeratore d'aria

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Un set.
Prezzo:	1 - 1000000 USD
Imballaggi particolari:	Pallet
Tempi di consegna:	45 - 150 giorni
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	50 insieme. al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (337)

Tubo senza saldatura di acciaio inossidabile (326)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (38)

Tubo ad ago (162)

Tubo di pinna (708)

scambiatori di calore (31)

tubo dello scambiatore di calore (468)

Fusoli di tubi per scambiatori di calore (50)

Piastra tubiera dello scambiatore di calore (125)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (13)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (132)

Tubo della lega di nichel (275)

Metropolitana della lega di nichel (103)

Metropolitana della lega di rame (251)

Metropolitana dell'acciaio legato (212)

Metropolitana di titanio (20)

tubo temprato luminoso (173)

Metropolitana di caldaia (152)

montaggio d'acciaio (863)

Flangia d'acciaio (662)

Altri (406)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

API 661 Aria raffreddatrice per raffinerie di petrolio, ASME Sezione VIII Divisione 1

Yuhong Group Co., Ltd. fornisce attrezzature di lavorazione di idrocarburi certificate con il timbro ASME U. Il nostro portafoglio di prodotti comprende:

Caldaie d'aria (orizzontale / verticale, a carico forzato / a carico indotto)
Scambiatori e condensatori di calore a conchiglia e tubi (TEMA, API 660)
Vasi a pressione (per ASME Sezione VIII Divisione 1 e Divisione 2)
Colonne e reattori
Fabbricazione di tubi, tubi a pinne (tipo G/tipo L/estrusi), caselle di testa, strutture di supporto, gruppi di ventilatori

Descrizione del prodotto

Breve descrizione e applicazione

Il raffreddatore d'aria è un tipo di scambiatore di calore che raffredda i flussi caldi del processo utilizzando aria ambiente, senza bisogno di acqua.

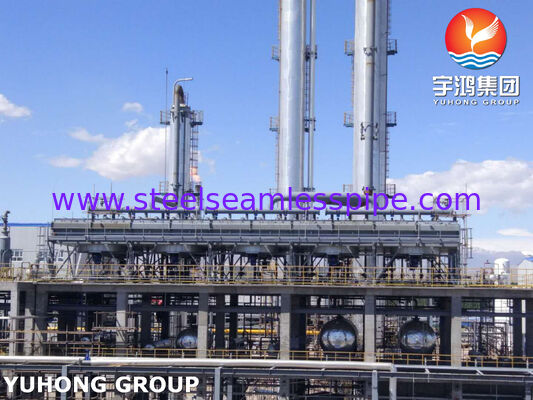

Applicazioni tipiche (raffineria e unità di processo petrolchimico):

Unità di distillazione grezza (CDU) ️ raffreddamento dei distillati, dei residui di olio combustibile e dei flussi laterali di distillati
Unità di trattamento idrografico (HDS, VGO HDT)
Unità di idrocracking
Unità di cracking catalitico a fluidi (FCC) - raffreddamento di gas e frazioni pesanti e condensazione di idrocarburi leggeri
Unità di riformazione (CCR, semi-regenerative)
Unità di frazionamento del gas (GFU)
Stazioni di compressione per lo stoccaggio sotterraneo di gas e per i gasdotti principali
Impianti per il gas naturale liquefatto (GNL) Pre raffreddamento del gas naturale prima della deidratazione profonda

Norme e codici

Progettazione e costruzione:Standard API 661, settima edizione (2013, rivista giugno 2018, riaffermata luglio 2024)
Progettazione della pressione:Codice ASME delle caldaie e dei recipienti a pressione, sezione VIII, divisione 1 (calcolo dello spessore della parete per i fasci di tubi, le coperture delle teste, le giunzioni delle flange e le teste)
Materiale: ASTM / ASME
Saldatura: AWS D1.1 / ASME Sec. IX
Servizio acido: NACE MR0175 / ISO 15156 (SSCC/HIC) - obbligatorio per gli impianti di idrotrattamento e di idrocracking (refrigeratori ad aria di scarico dei reattori)
Marcatura: ASME U-Stamp e CE-PED per il mercato europeo
Ispezione: EN 10204 3.1 / 3.2 documentazione per tutti i componenti portanti

Componenti e materiali chiave

Componente	Tipo / versione di progettazione	Materiali conformi alle norme ASTM / ASME
Tubi nudi	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625	ASME SA179 (acciaio al carbonio), SA213 TP304/316L (acciaio inossidabile), SA789 UNS S31803 (acciaio duplex)
Tipo di pinna	Tipo G, tipo L, tipo LL, tipo KL, estruso	Grado di alluminio 1050/1060 (standard), acciaio inossidabile 304/316L (su richiesta)
Titolo	Tipo di spina, tipo di piastra di copertura rimovibile, tipo di collettore	ASTM A516 Gr.60 / Gr.70 (forgiato o laminato), ASTM A350 LF2 (servizio a bassa temperatura)
Fabbricazione a partire da:	Flanchi, saldature, saldature a spina	ASTM A105 (acciaio al carbonio), ASTM A182 F304/316/321 (acciaio inossidabile), ASME B16.5

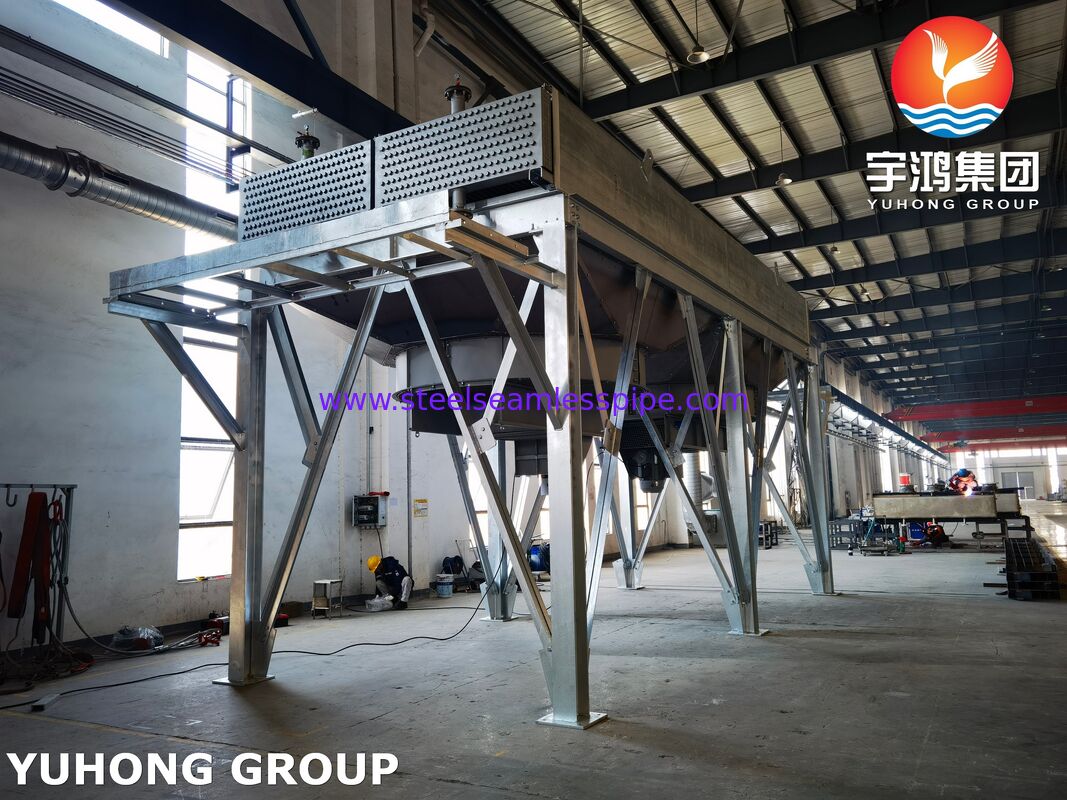

Struttura di sostegno	Altri materiali di acciaio, per la fabbricazione o per la vendita	ASTM A36 / A572 Gr.50, galvanizzati o inossidabili
Ventilatori	Ventilatori assiali, diametro 1,5 ̇10 m, passo variabile della lama	Lamelle di alluminio composito, nastro di alluminio fuso
Conduttori	Motori elettrici / motori idraulici / turbine a vapore	Tipo verticale o orizzontale secondo le esigenze del cliente

Requisiti di prova (secondo API 661 e ASME)

Articolo di prova	Norma / Requisiti	Parametri
Prova idrostatica	ASME Sec. VIII Div. 1, UG-99	Pressione: 1,3 × pressione di progettazione × (stressa a 20°C / tensione a temperatura di progettazione).
Prova di perdita	API 661 (prova pneumatica)	Aria o azoto a pressione di progetto o 1,1 volte la pressione di funzionamento (soluzione di sapone / rilevatore di perdite di elio)
NDE per saldature di testate	RT (Radiografia) / UT (Ultrasuoni)	Per i fogli di tubi e le giunzioni di fogli tubo-tubo: 100% MT/PT in conformità alla sezione V dell'ASME
Rapporti di prova dei materiali (MTR)	EN 10204 3.1	Certificati di terze parti per tubi, lamiere e forgiature
Test di accettazione da parte dei fan	API 661 (vibrazione e potenza sonora)	Il livello di rumore e l'ampiezza delle vibrazioni devono essere conformi alla relazione di progettazione.

Vantaggi tecnici

Nessun consumo d'acqua:Il raffreddamento con l'aria ambiente elimina le perdite d'acqua per evaporazione e soffiatura.
Performance termica per unità a trazione forzata:La progettazione a scarico forzato consente di raffreddare i flussi di processo con temperature di ingresso che vanno da 350°C a 400°C. I diffusori integrati mantengono la caduta di pressione attraverso il fascio del tubo non superiore a 250 ∼ 350 Pa.
Progettazione del carico sismico e del carico del vento:Per una velocità massima del vento fino a 160 km/h. I supporti sono progettati per resistere a intensità sismica di grado 9 sulla scala MSK.
Compatibilità con supporti contenenti H2S:I materiali conformi alla NACE MR0175 / ISO 15156 sono adottati quando la pressione parziale di H2S è ≥ 0,05 psi o la frazione di massa raggiunge 50 ppm.
Performance di trasferimento di calore a temperature ambientali variabili (da -40°C a +45°C):Il coefficiente di trasferimento del calore a 38°C è di circa 40 ‰ 80 W/ ((m2·K).

Configurazione personalizzata

Configurazione:Altri apparecchi per la trasmissione di energia elettrica
di larghezza superiore a 20 mmTipologie opzionali (G / KL / estruso).

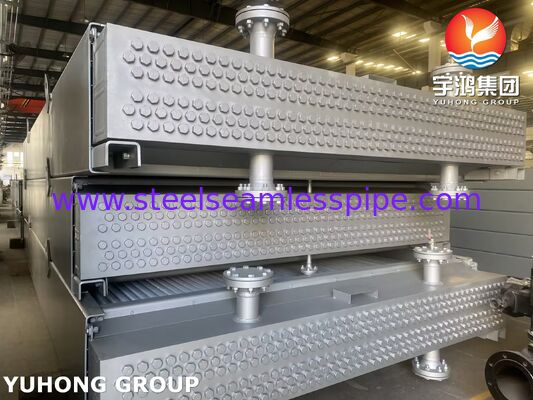

Tipo di intestazione:Tipo di spina per la frequente pulizia meccanica dei tubi; coperchio rimovibile per la pulizia chimica; tipo di collettore
Permetto di corrosione:da 0 a 6 mm, con media corrosività
rivestimento anticorrosione del telaio:Galvanizzazione a caldo (ISO 1461), rivestimento epossidico (minimo 300 μm), verniciatura finale secondo le norme RAL
Performance a basso rumore:Contenitori acustici per ventilatori e motori, pale a bassa turbolenza; livello acustico regolato entro 70 ̊75 dB (A) a una distanza di 10 metri

Domande frequenti

Domanda 1: Qual è la differenza tra la leva forzata e la leva indotta?

Trattamento forzato(ventilatore montato in basso): l'aria viene forzata attraverso il fascio del tubo. vantaggi: facile accesso al ventilatore per la manutenzione. svantaggi: può verificarsi una ricircolazione dell'aria calda.

Corrente indotta(ventilatore montato in alto): l'aria viene aspirata attraverso il fascio del tubo.Svantaggi: Il ventilatore funziona a temperature dell'aria più elevate, e richiede materiali resistenti al calore.

Domanda 2: quando sono richiesti materiali conformi alla NACE MR0175?

in conformità alla NACE MR0175/ISO 15156, per apparecchiature esposte ad attività acida (pressione parziale H2S ≥ 0,05 psi con acqua libera presente), materiali per tubi,le testate e i fogli di tubi devono essere resistenti alla crepazione da sollecitazione da solfuro (SSCC) e alla crepazione indotta dall'idrogeno (HIC)Il gruppo Yuhong fornisce la documentazione che certifica le prove HIC eseguite in linea con ASTM G39 / NACE TM0284.

Domanda 3: Quale tipo di pinne è adatto a climi umidi?

Per le regioni piovose e innevate (clima marittimo, Estremo Oriente, Siberia occidentale) sono raccomandate pinne di tipo L con protezione galvanica o pinne estruse.Le pinne estruse coprono completamente il tubo di base con alluminio e impediscono la corrosione alla radice delle pinneLe pinne di tipo G sono una scelta conveniente per le zone desertiche asciutte.

Domanda n. 4: quale corruzione dovrebbe essere applicata?

L'API 661 non specifica una tolleranza di corrosione fissa, che il cliente deve determinare in base alla corrosività dei mezzi di processo.0 mm sono necessari per i flussi nelle unità di distillazione grezza con tenore di cloruro superiore a 50 ppmPer i mezzi non corrosivi, la tolleranza standard è di 1,5 mm (1/16 pollici).Il gruppo Yuhong esegue calcoli dello spessore della parete in conformità con gli standard ASME sulla base della tolleranza di corrosione specificata dal cliente.

Domanda 5: Come monitorare l'efficienza termica durante il funzionamento?

Si raccomanda di installare sensori di temperatura all'ingresso e all'uscita dell'unità.La pulizia può essere effettuata lavando con acqua ad alta pressione (fino a 50 bar) con detersivi speciali, pulizia a vapore o spazzolatura meccanica.

Contatto:

Email: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156.Si prega di inviare le richieste di specifiche e le richieste di offerte commerciali via e-mail.
