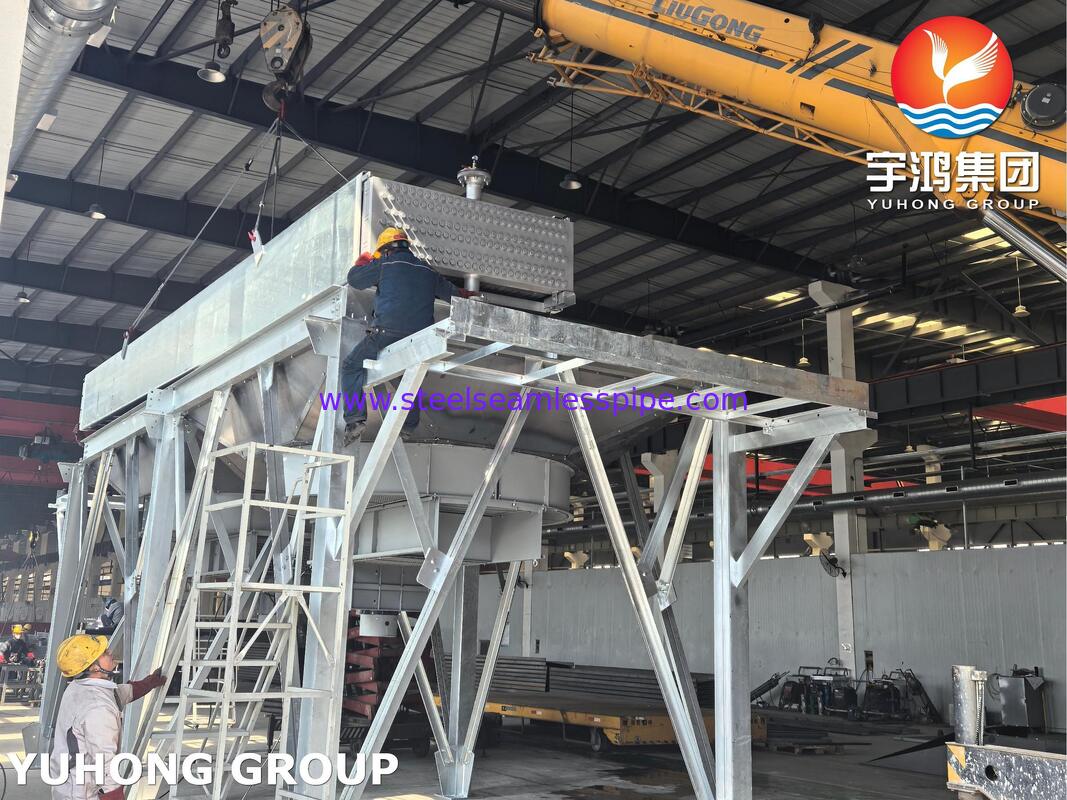

Scambiatore di calore raffreddato ad aria API 661, certificato ASME U Stamp per raffineria di petrolio

Scambiatore di calore raffreddato ad aria API 661, certificato ASME U Stamp per raffineria di petrolio

Descrizione del prodotto
Questo scambiatore di calore raffreddato ad aria del tipo a spina API 661 certificato ASME U Stamp è progettato per processi di raffineria di petrolio ad alta pressione. Dotata di tubi alettati in acciaio al carbonio o acciaio inossidabile, la configurazione del connettore del connettore garantisce l'assoluta integrità della tenuta sotto pressioni fino a 15-30 MPa. Progettato per l'idrotrattamento con elevate incrostazioni, frazioni di raffinazione e condizioni termiche estreme, questo raffreddatore ad aria a bassa manutenzione fornisce una dissipazione ottimale del calore e una completa conservazione dell'acqua.

Specifiche del prodotto

Introduzione

Standard principale: fabbricato in stretta conformità con API 661 (scambiatori di calore raffreddati ad aria per servizi generali di raffineria) e ASME Sezione VIII Divisione 1.

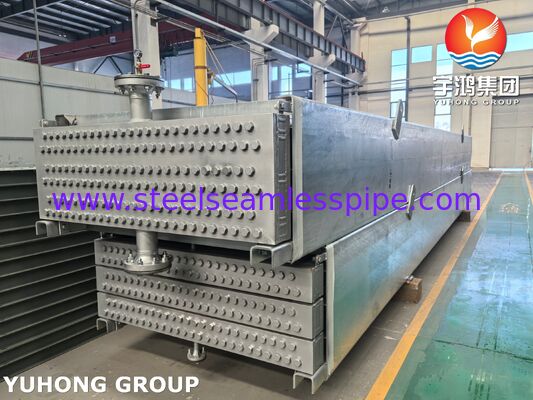

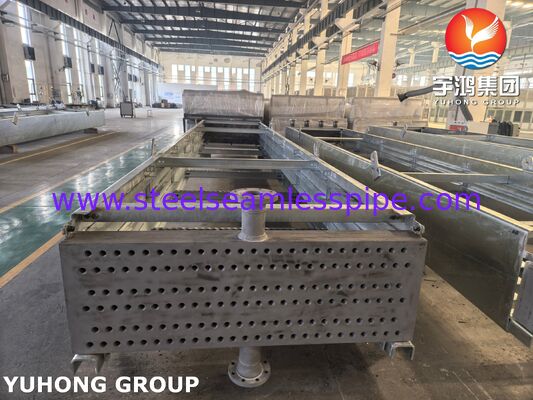

Geometria della testata: costruita con forgiati solidi o piastre saldate pesanti. I fori dei tappi filettati sono ricavati nella lamiera della testata direttamente di fronte a ciascuna estremità del tubo.

Meccanismo di tenuta: l'accesso individuale al tubo e la tenuta a pressione sono ottenuti tramite tappi filettati ad alta precisione combinati con guarnizioni metalliche.

Conformità: completamente certificato con il timbro ASME "U" e registrato presso il National Board (NB), progettato specificamente per ambienti di raffineria pericolosi e ad alta pressione.

Vantaggi principali

Integrità della tenuta ad alta pressione: elimina il rischio di deformazione della flangia o di scoppio della guarnizione in condizioni di cicli termici estremi. La solida configurazione della testata della spina resiste facilmente a severi test idrostatici da 15 MPa a 30 MPa.

Manutenzione a tubo singolo: consente l'ispezione isolata, la pulizia meccanica o l'ostruzione del tubo. Gli operatori possono effettuare la manutenzione di tubi specifici rimuovendo i singoli tappi, evitando la necessità di smontare l'intera testata.

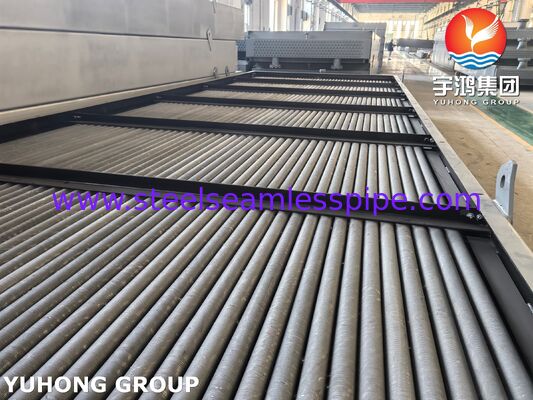

Fabbricazione di precisione: * Materiali (MOC): i tubi di base utilizzano acciaio al carbonio SA106B o acciaio inossidabile SA213-TP316L, legati meccanicamente con alette elicoidali in alluminio.

Giunzione robotica: i robot avanzati di saldatura automatizzata Yuhong eseguono una combinazione di espansione della resistenza e saldatura di tenuta per garantire giunti a perfetta tenuta.

Distensione dello stress: il trattamento termico post-saldatura obbligatorio (PWHT) viene eseguito sulle testate completamente saldate per eliminare le tensioni residue e prevenire le fessurazioni da corrosione da stress (SCC).

Applicazioni tipiche

Processi di raffineria ad alta pressione: ideali per l'idrodesolforazione (HDS), l'idrocracking e il raffreddamento degli effluenti del reattore di reforming catalitico.

Condensazione di fluidi pericolosi: applicata nella condensazione di gas sopraelevata dell'unità di distillazione del greggio (CDU) dove è richiesta tolleranza zero per perdite atmosferiche pericolose.

Regioni aride: offre il 100% di risparmio idrico, eliminando le incrostazioni, i costi generali di trattamento chimico dell'acqua e le responsabilità di scarico delle acque reflue associati ai sistemi raffreddati ad acqua.

Confronto: tipo con spina e tipo con piastra di copertura rimovibile

Soglie di pressione:

-Tipo a spina: la struttura scatolata intrinsecamente rigida e senza bulloni gestisce in modo sicuro applicazioni severe ad alta pressione superiori a 10 MPa (fino a 35 MPa).

-Tipo di piastra di copertura rimovibile: limitata dalla potenziale deflessione delle piastre di copertura rettangolari di grandi dimensioni e dei bulloni perimetrali lunghi. È generalmente limitato ai processi a pressione medio-bassa inferiore a 5-7 MPa.

Efficienza di pulizia e ispezione:

-Tipo di tappo: richiede la rimozione del tappo singolo per la pulizia del tubo. Per i flussi di greggio residuo pesante e altamente incrostati, la pulizia totale richiede più tempo.

-Tipo di piastra di copertura rimovibile: la rimozione dei bulloni perimetrali espone immediatamente l'intera piastra tubiera. Ciò consente una rapida spazzolatura meccanica e un lavaggio chimico, rendendolo altamente efficace per applicazioni a bassa pressione e ad alto contenuto di incrostazioni.

Manutenzione e affidabilità congiunta:

-Tipo di spina: si basa su guarnizioni della spina localizzate di piccolo diametro. Il perimetro di tenuta ridotto riduce al minimo le spese generali di manutenzione e garantisce un'elevata coerenza operativa durante gli shock termici improvvisi.

-Tipo di piastra di copertura rimovibile: utilizza una grande guarnizione perimetrale singola. I differenziali di temperatura elevati causano un'espansione termica non uniforme sulla piastra, aumentando il rischio di guasto della guarnizione e richiedendo frequenti controlli della coppia.

Yuhong Holding Group Co., Ltd.è un importante produttore globale specializzato in apparecchiature di processo di fascia alta, tra cui scambiatori di calore a fascio tubiero per carichi pesanti, raffreddatori ad aria, condensatori, evaporatori e recipienti a pressione personalizzati. Posizionata strategicamente per servire i settori industriali di fascia medio-alta, Yuhong offre robuste soluzioni termiche e meccaniche progettate per ambienti operativi estremi nei settori della raffinazione del petrolio, petrolchimico, della lavorazione chimica e della produzione di energia.
