ASME VIII-1, API 661 Scambiatori di Calore Raffreddati ad Aria per l'Industria della Raffinazione del Petrolio e dell'Energia

Dettagli:

Luogo di origine:	Cina
Marca:	Yuhong
Certificazione:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Numero di modello:	refrigeratore d'aria

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	1 - 1000000 USD
Imballaggi particolari:	Pallet
Tempi di consegna:	45 - 150 giorni
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	100 set al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (330)

Tubo senza saldatura di acciaio inossidabile (322)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (36)

Tubo ad ago (152)

Tubo di pinna (703)

scambiatori di calore (27)

tubo dello scambiatore di calore (458)

Fusoli di tubi per scambiatori di calore (46)

Piastra tubiera dello scambiatore di calore (125)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (11)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (132)

Tubo della lega di nichel (273)

Metropolitana della lega di nichel (100)

Metropolitana della lega di rame (249)

Metropolitana dell'acciaio legato (210)

Metropolitana di titanio (20)

tubo temprato luminoso (172)

Metropolitana di caldaia (152)

montaggio d'acciaio (859)

Flangia d'acciaio (658)

Altri (404)

Parti di rivestimento (8)

Descrizione di prodotto dettagliata

Evidenziare:

Apparato di raffreddamento ad aria ASME VIII-1 per la raffinazione del petrolio

Apparato di raffreddamento ad aria API 661 per il settore energetico

Apparato di raffreddamento ad aria industriale con certificazione ASME

ASME VIII-1, API 661 Scambiatori di Calore ad Aria per l'Industria Petrolifera e dell'Energia

Yuhong Group Co., Ltd. è un produttore cinese leader di apparecchiature per lo scambio termico. L'azienda è certificata secondo ASME, ISO 9001:2015 e ISO 14001:2015, progetta e produce scambiatori ad aria secondo API 661 e ASME Sezione VIII Div. 1, e fornisce anche scambiatori di calore, condensatori, evaporatori, reattori e altri prodotti per le industrie petrolifera, petrolchimica e dell'energia.

Descrizione del Prodotto

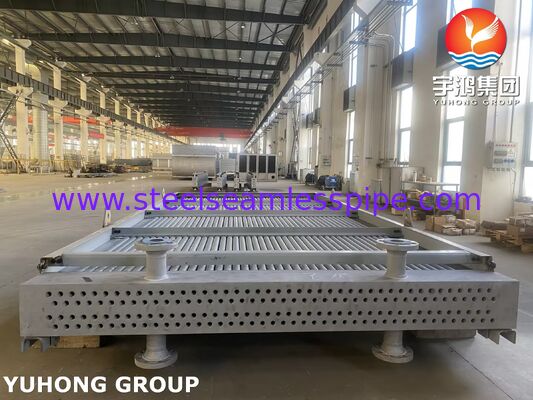

Lo scambiatore ad aria (Air Cooled Heat Exchanger — ACHE), progettato e prodotto secondo i requisiti di API 661 e ASME Sezione VIII, è un'apparecchiatura ad alta efficienza per il raffreddamento e la condensazione di fluidi e gas di processo utilizzando l'aria atmosferica come mezzo di raffreddamento. Questa apparecchiatura è destinata all'uso in condizioni industriali pesanti negli impianti di raffinazione del petrolio, petrolchimici, di lavorazione del gas e di energia termica.

Il design dello scambiatore ad aria comprende i seguenti componenti principali:

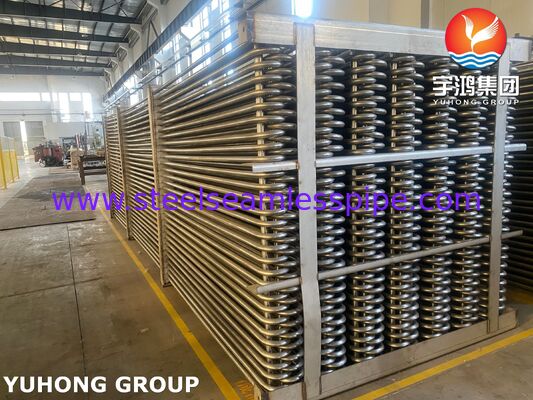

Pacco Tubiero— l'elemento principale di scambio termico.
Ventilatori Assiali— alimentazione d'aria forzata o indotta.

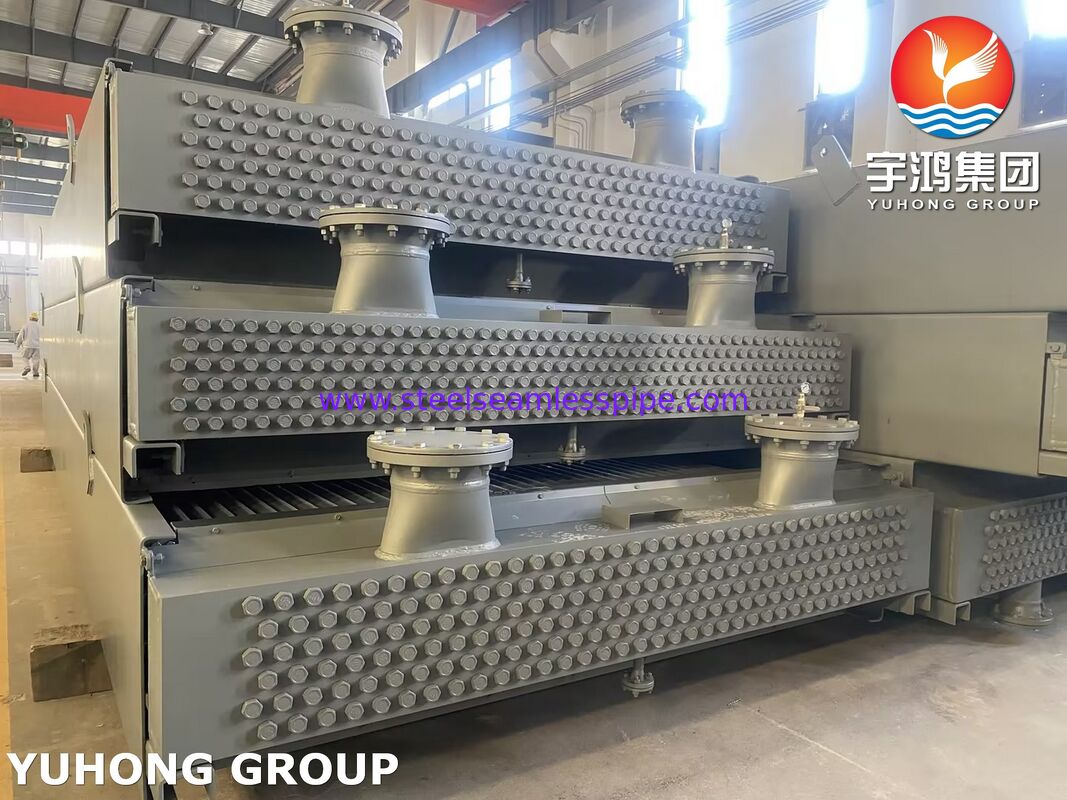

Collettori— distribuzione del mezzo di processo attraverso i tubi.
Struttura Portante
Serrande— per controllare il flusso d'aria in base alle temperature stagionali.

Specifiche Tecniche

Parametro	Valore / Descrizione
Codici di progettazione	API 661 (7a Edizione, ISO 13706), ASME Sezione VIII Div. 1
Certificazione	ASME U Stamp
Tipo di tiraggio	Tiraggio Forzato o Tiraggio Indotto
Tipo di collettore	Tipo a tappo, tipo a piastra di copertura rimovibile, tipo a manifold
Materiale tubi	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Materiale alette	Alluminio (più comune), acciaio inossidabile
Tipo di alette	Incassate "G", "L" zigrinate, Estruse, Avvolte
Materiale collettore	ASTM A516 Gr.60 / acciaio al carbonio / acciaio inossidabile
Intervallo di temperatura	da -40°C a +600°C
Pressione massima di esercizio	fino a 450 bar (a seconda del design)
Disposizione pacco tubiero	Orizzontale (più comune) o verticale

Test e Controllo Qualità

Tutti gli scambiatori ad aria sono sottoposti a una serie di test in conformità con ASME Sezione VIII Div. 1 e API 661:

Tipo di test	Standard/Requisito	Descrizione
Prova idrostatica	ASME VIII UG-99	Pressione di prova: 1,3 × pressione di progetto, mantenimento della pressione per almeno 4 ore
Prova pneumatica	ASME VIII UG-100	Pressione di prova: 1,1 × pressione di progetto
Prova di tenuta	Prova di tenuta	Ispezione obbligatoria di tutti i giunti saldati e imbullonati
Prova di vibrazione	API 661	Controllo dell'ampiezza delle vibrazioni, limite non superiore al 20% del valore ammissibile API 661
Prova acustica	API 661 Allegato E	Misurazione del livello sonoro secondo la procedura standard
Ispezione di terze parti	Obbligatoria	Ispezione da parte di un ispettore indipendente (su richiesta del cliente)

Nota. Tutta la documentazione di qualità (MTC) per le parti in pressione viene fornita secondo EN 10204 3.1

Vantaggi degli scambiatori ad aria secondo API 661 e ASME

Nessun consumo di acqua. A differenza dei sistemi di raffreddamento ad acqua, lo scambiatore ad aria non richiede un costante approvvigionamento idrico e non crea il rischio di contaminazione dell'acqua da parte dei fluidi di processo.
Convenienza economica. Nessun costo di trattamento dell'acqua o smaltimento delle acque reflue, spese operative ridotte.
Sicurezza ambientale. Nessuno scarico di acqua contaminata e impatto ambientale minimo.
Elevata affidabilità e durata. Il design secondo API 661 garantisce resistenza a carichi di corrosione, erosione e vibrazione.
Flessibilità di installazione. L'apparecchiatura può essere installata sia su fondazioni a terra che su passerelle.
Ampia gamma di materiali. Dall'acciaio al carbonio al titanio e alle leghe duplex, consentendo l'uso con fluidi corrosivi e ad alta temperatura.

Caratteristiche di progettazione

Caratteristiche di progettazione dei collettori. I collettori degli scambiatori ad aria hanno una sezione trasversale rettangolare, il che complica il calcolo dello spessore minimo della parete rispetto ai recipienti a pressione cilindrici. Yuhong Group esegue i calcoli dei collettori utilizzando il metodo degli elementi finiti (FEA) per confermare l'integrità strutturale, in conformità con API 661 e ASME.

Separazione termica del collettore. Secondo API 661, quando la differenza di temperatura tra la sezione di ingresso e quella di uscita del collettore supera i 110 °C (200 °F), viene applicata la separazione del collettore per compensare le deformazioni termiche.

Controllo del flusso d'aria. Le serrande regolabili consentono di adattare la capacità di raffreddamento alle variazioni stagionali della temperatura ambiente.

Applicazioni

Gli scambiatori ad aria Yuhong Group secondo API 661 e ASME Sezione VIII Div.1 sono ampiamente utilizzati nelle seguenti industrie e processi:

Industria	Applicazione Tipica
Raffinerie di petrolio	Raffreddamento di flussi di idrocarburi, condensazione di prodotti di testa di colonna, raffreddamento di fluidi di reattore
Impianti petrolchimici	Raffreddamento di prodotti di reazione, condensazione dopo reattori, raffreddamento di colonne di distillazione
Lavorazione del gas	Condensazione di liquidi di gas naturale (NGL) e raffreddamento di flussi di gas
Centrali elettriche	Raffreddamento olio turbina, raffreddamento olio trasformatore, raffreddamento ausiliario
Industria chimica	Raffreddamento di reattori chimici, condensazione in processi di distillazione

Nota: Per gli impianti di raffinazione del petrolio e petrolchimici, la conformità a API 661 è un requisito obbligatorio per la maggior parte degli appaltatori EPC internazionali.

Tipi di scambiatori ad aria disponibili su ordinazione

Yuhong Group produce scambiatori ad aria nelle seguenti configurazioni di design:

Tiraggio Forzato— i ventilatori sono posizionati sotto il pacco tubiero. Fornisce un facile accesso ai ventilatori per la manutenzione. Consigliato per applicazioni ad alta temperatura.
Tiraggio Indotto — i ventilatori sono posizionati sopra il pacco tubiero. Fornisce una distribuzione dell'aria più uniforme e riduce il ricircolo dell'aria calda. Più comune nella raffinazione del petrolio.
Orizzontale— i tubi sono disposti orizzontalmente, flusso d'aria perpendicolare ai tubi. Ottimale per il raffreddamento di grandi volumi di fluidi di processo. Caratterizzato da un design compatto e facilità di manutenzione (il pacco tubiero può essere facilmente rimosso per la pulizia).
Verticale — i tubi sono disposti verticalmente. Utilizzato quando lo spazio a terra è limitato.
A V / Telaio a A— i tubi sono disposti a V. Massima area di scambio termico in un design compatto. Consigliato per raffreddamento ad alta capacità.
