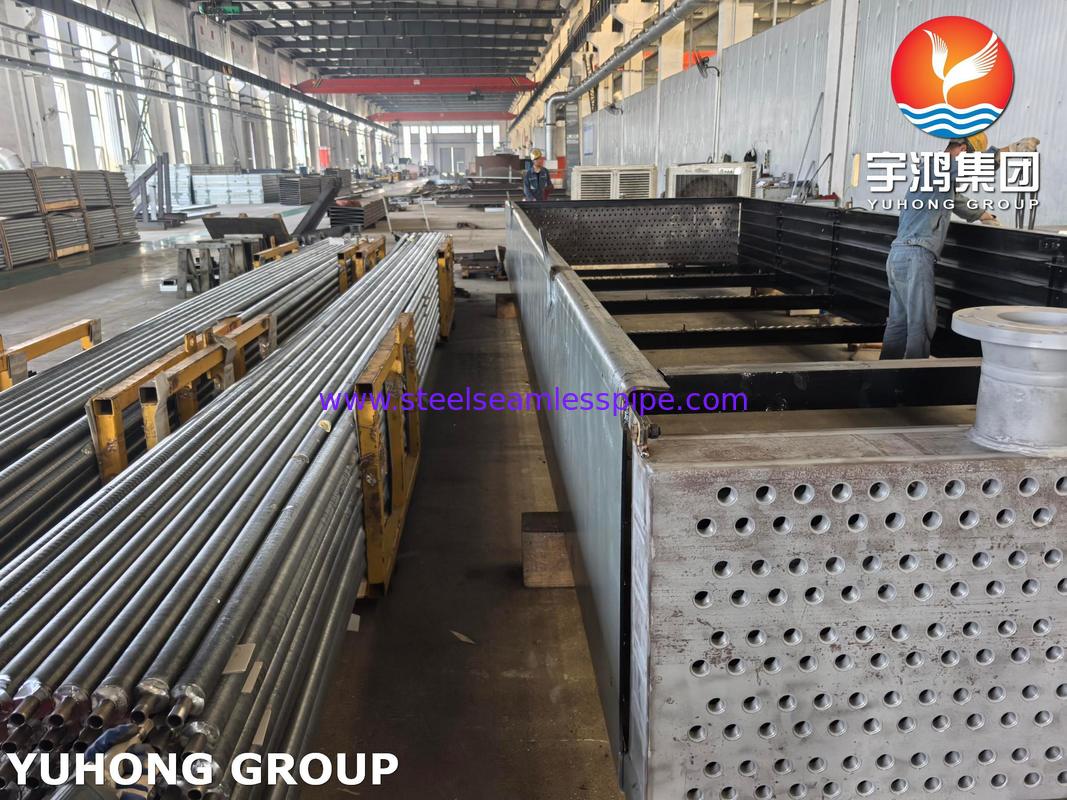

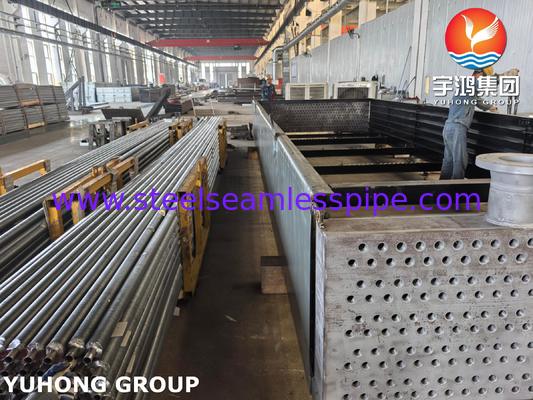

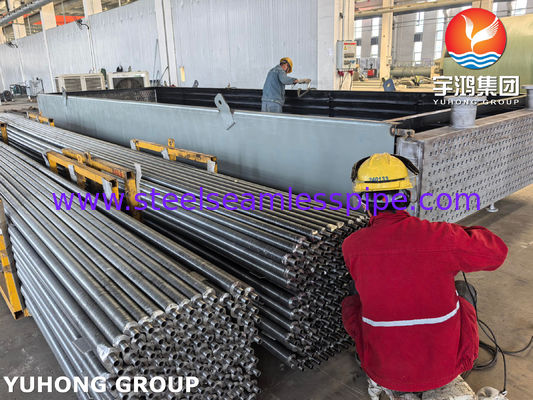

Un raffreddatore d'aria con tubi alettati è un dispositivo che raffredda un fluido caldo (liquido o gas) soffiando aria ambiente su un fascio di tubi. Il componente chiave è il tubo alettato, che è un tubo base con alette attaccate alla sua superficie esterna. Queste alette aumentano notevolmente la superficie per il trasferimento di calore, rendendo il processo di raffreddamento molto più efficiente rispetto all'utilizzo di tubi nudi.
Il principio di base è il trasferimento di calore sensibile: il fluido di processo caldo all'interno dei tubi perde calore all'aria più fredda che passa sulle alette, causando l'abbassamento della temperatura del fluido.
Componenti chiave

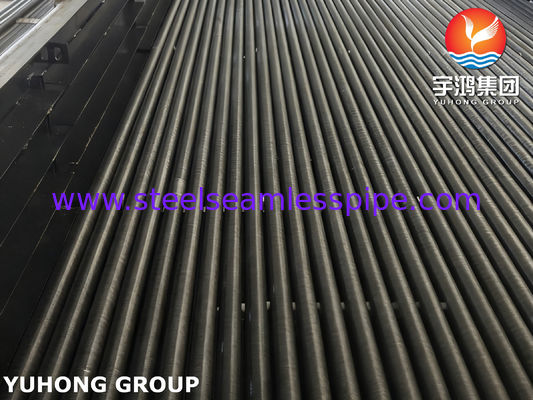

1. Tubi alettati (il cuore del sistema):
Tubo base: il tubo interno che trasporta il fluido di processo (ad esempio acqua, olio, sostanze chimiche, vapore).
Alette: superfici estese attaccate all'esterno del tubo base. Sono l'interfaccia principale per il trasferimento di calore all'aria.
Tipi di alette comuni:
Alette "L": una striscia di materiale alettato avvolta attorno al tubo con una base a forma di "L". Comune per temperature moderate.
Alette "G": simili alle alette a "L" ma con un bloccaggio più stretto, migliore per temperature più elevate e cicli termici.
Alette incorporate: l'aletta è avvolta in una scanalatura lavorata nel tubo e quindi avvolta a tensione per un legame molto forte e integrale. Eccellente per alte temperature e pressioni.
Alette estruse: un'aletta viene creata estrudendo alluminio da un tubo bimetallico (ad esempio, un manicotto in alluminio su un'anima in acciaio). Questo fornisce un legame senza soluzione di continuità, altamente efficiente ed è molto robusto.
2. Ventole e azionamenti:
Ventole assiali: grandi ventole a elica che spostano un elevato volume d'aria attraverso il fascio tubiero.
Azionamenti delle ventole: tipicamente motori elettrici, a volte con azionamenti a frequenza variabile (VFD) per un controllo preciso della temperatura.
3. Struttura e plenum:
Un robusto telaio in acciaio che supporta il fascio tubiero e il gruppo ventola.
Un plenum è una camera chiusa che assicura che l'aria sia diretta uniformemente attraverso il fascio tubiero e non fuoriesca ai lati.

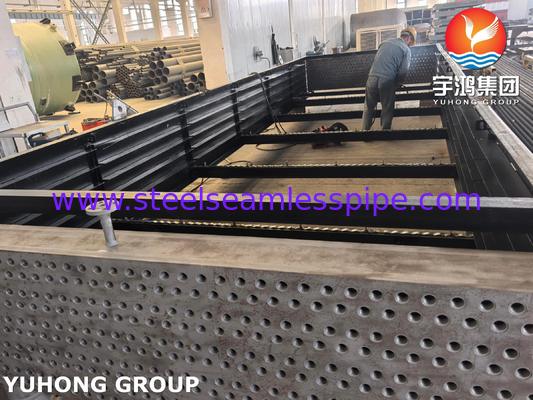

4. Collettori:
Scatole o tubi a ciascuna estremità del fascio tubiero dove il fluido di processo viene distribuito ai singoli tubi (collettore di ingresso) e raccolto dopo il raffreddamento (collettore di uscita).
Il processo
1. Fluido caldo in: il fluido di processo caldo entra nel collettore di ingresso.
2. Distribuzione: il collettore distribuisce il fluido in modo uniforme nei tubi alettati multipli.
3. Trasferimento di calore: mentre il fluido scorre attraverso i tubi, il suo calore viene condotto attraverso la parete del tubo e nelle alette.
4. Flusso d'aria: le ventole assiali forzano un grande flusso di aria ambiente all'esterno dei tubi alettati. Quest'aria raccoglie il calore dalle alette e dalle superfici dei tubi.
5. Fluido raffreddato in uscita: il fluido ora raffreddato viene raccolto nel collettore di uscita e inviato di nuovo nel sistema di processo.
6. Aria calda in uscita: l'aria riscaldata viene scaricata nell'atmosfera.
L'intero processo è un circuito chiuso per il fluido di processo, il che significa che non entra in contatto con l'aria di raffreddamento, prevenendo la contaminazione e la perdita.
Tipi di raffreddatori d'aria
Tiraggio forzato: la ventola si trova sul lato di ingresso, spingendo l'aria attraverso il fascio tubiero. Il fascio tubiero è più facile da raggiungere per la manutenzione, ma la ventola è esposta all'aria fredda ambiente.
Tiraggio indotto: la ventola si trova sul lato di uscita, aspirando aria calda attraverso il fascio tubiero. Questo fornisce una distribuzione dell'aria più uniforme e protegge la ventola dalle intemperie, ma il motore della ventola funziona in un ambiente caldo.
Applicazioni comuni
I raffreddatori d'aria sono onnipresenti nelle industrie in cui l'acqua è scarsa, costosa o dove la purezza del fluido di processo è fondamentale.
1. Raffinerie e impianti petrolchimici: raffreddamento di flussi di idrocarburi, condensatori superiori per colonne di distillazione, raffreddamento dell'effluente del reattore.
2. Centrali elettriche: raffreddamento dell'olio lubrificante della turbina, sistemi di raffreddamento ad acqua a circuito chiuso.
3. Stazioni di compressione: post-refrigeratori e inter-refrigeratori per aria o gas compressi.
4. HVAC e refrigerazione: come condensatori (rifiutando il calore dal refrigerante all'aria).
5. Processi industriali: raffreddamento dell'olio idraulico, tempra e raffreddamento dei processi nella produzione.
Vantaggi rispetto ad altri refrigeratori (come le torri di raffreddamento)
Un raffreddatore d'aria con tubi alettati è uno scambiatore di calore robusto, a risparmio idrico ed efficiente. Il suo design supera abilmente le scarse proprietà di trasferimento di calore dell'aria utilizzando superfici estese (alette), rendendolo la soluzione ideale per il raffreddamento industriale dove è richiesto un sistema affidabile, a circuito chiuso ed ecologico.
