Yuhong Holding Group Co., LTD
 |
| Luogo di origine: | Cina |
| Marca: | YUHONG |
| Certificazione: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Numero di modello: | ASTM B111 UNS C70600 Lega di rame tubo a pinne basse |
| Quantità di ordine minimo: | 500 kg |
|---|---|
| Prezzo: | Negotiable |

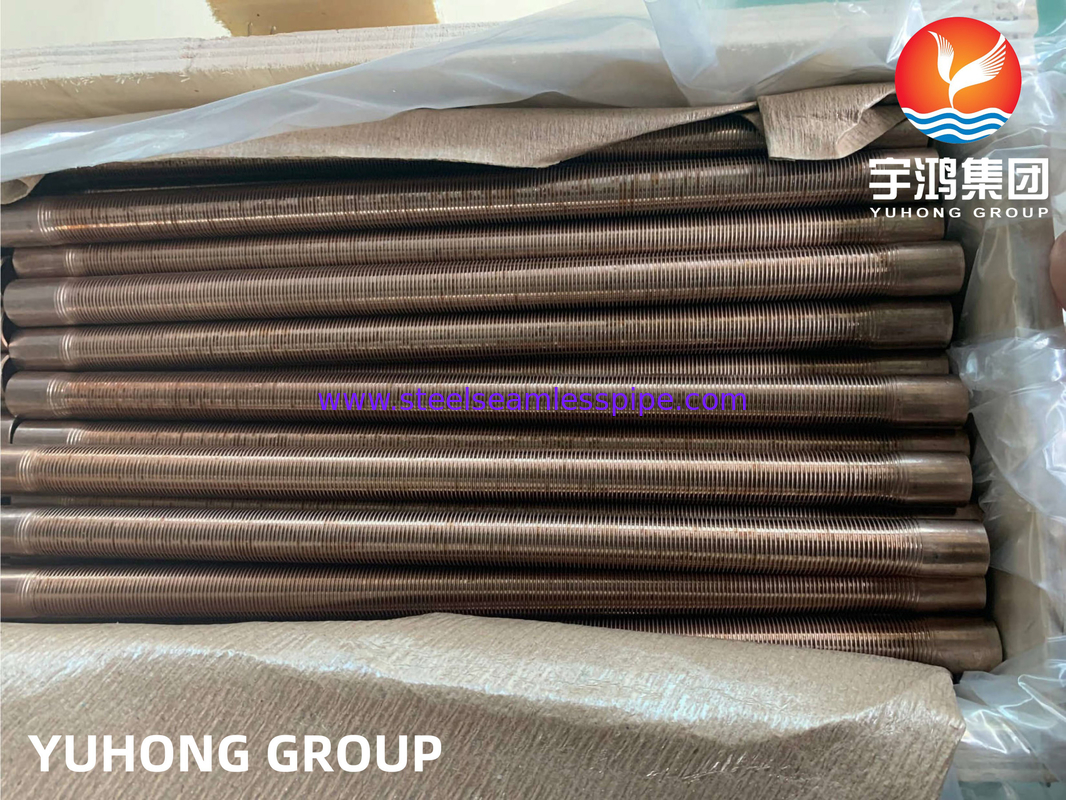

| Imballaggi particolari: | Cassa in legno pliato/cassa in ferro/confezione con tappo in plastica ecc. |
| Tempi di consegna: | 7 giorni |
| Termini di pagamento: | L/C,T/T |
| Capacità di alimentazione: | 800 tonnellate/mese |
| Nome del prodotto: | Tubo a pinne basse di lega di rame | Norme: | ASTM B111, ASME SB111 |
|---|---|---|---|
| Materiale per tubi: | C70600 / C71500/C12200/C12100/C68700/C44300 | Dimensione del tubo principale: | OD: 15,88-63,5 mm, Thk.1.65-4.57 mm |
| Metropolitana W.T.: | 1.65-4.57 | Spessore dell'aletta: | 0,2 mm ~ 3,0 mm |
| Altezza delle pinne: | 1.6 mm ~ 60 mm | Distanze: | Dipenda dalla richiesta del cliente |
| Finale: | Estremità normale, estremità smussata | Applicazione: | Radiatore dell'olio, pre radiatore, radiatore, evaporatore del condizionatore d'aria e condensatore, |
| Evidenziare: | Tubo a pinne basse ASTM B111,Scambiatore di calore a tubo a conchiglia,Tubo a pinne basse UNS C70600 |
||

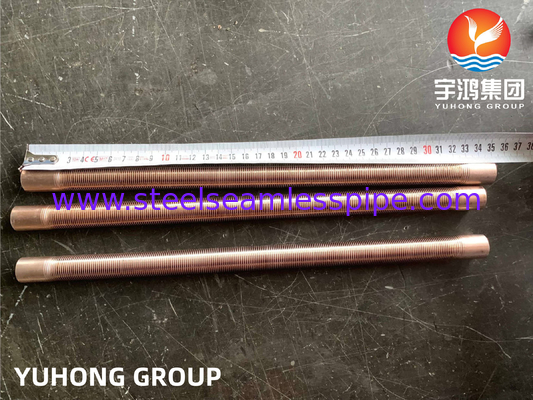

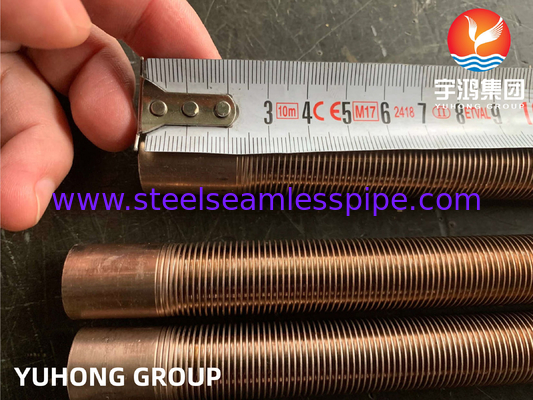

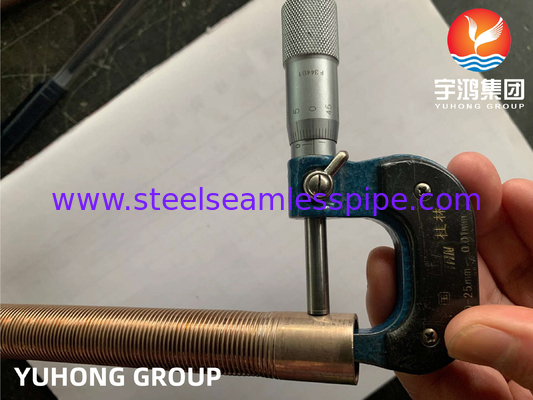

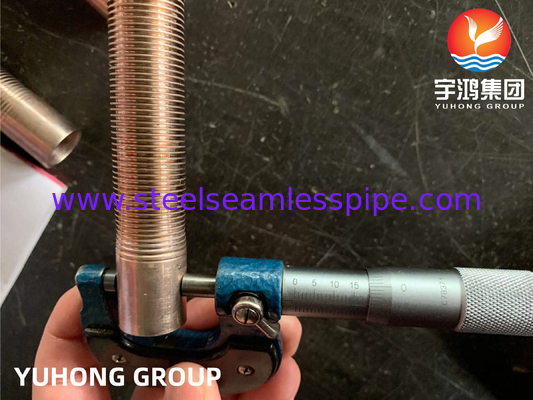

Leggia di rame e nichel tubo a bassa pinna ASTM B111 UNS C70600 CuNi 90/10 per scambiatori di calore a tubo a guscio
La presente specifica ASTM B111 stabilisce i requisiti per i tubi senza cuciture e i tubi di tubi di diverse leghe di rame in una gamma di diametri specificata per l'uso in condensatori di superficie,apparecchi per l'evaporazione, e scambiatori di calore. Il rame e le leghe di rame specificate sono i numeri UNS C10100, C10200, C10300, C10800, C12000, C12200, C14200, C19200, C23000, C28000, C44300, C44400, C44500, C60800, C61300,C61400, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 e C72200.I prodotti sono prodotti mediante fusione, estrusione, disegno, ricottura, raddrizzamento e ritagliamento,e da qualsiasi altro processo che produca tubi senza cuciture in condizioni specificate.
Il rame e le leghe di rame devono essere forniti in uno dei seguenti stati di indurimento: ricottato, leggero, duro o duro e infine ricottato.I tubi per le ferrule devono essere completamente ricottati fino alla completa cristallizzazione.Dopo lo raddrizzamento è raccomandato un trattamento termico di riduzione dello stress per alcuni tubi.
I prodotti devono essere sottoposti a prove di espansione, compressione e sollecitazione residua.I prodotti sono inoltre sottoposti a prova di nitriti di mercurio, prova di vapore di ammoniaca, prova di corrente vorticale, prova idrostatica e prova pneumatica.
Materiale
| Grado | Stati Uniti | Regno Unito | Germania | Giappone |
| Cina BG | ASTM B 111 | BS | DIN | JIS H |
| BFe10-1-1 | C70600 | Altri prodotti | CuNi10Fe1Mn | C7060 |
Norme e composizione
| Nome commerciale | Unione delle Nazioni | Specificativi per l'industria del rame e del nichel | Composizione chimica | Min. Tensile (KSI) |
Min. Rendimento (KSI) |
L'allungamento % |
| CuNi 90/10 | C70600 UNS C70620 |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B466, B467, B543, B608 |
Cu 88,6 min Pb. 05 max* Fe 1,8 max Zn 1 max* Ni 9-11 massimo Mn 1,0 massimo |
38 | 15 | 30 |
| CuNi 90/10 | C70600 UNS | EEMUA 144 90/10, 145 90/10, 14 90/1 | Ricordo. Pb. 01 massimo Fe 1,5-2.0 Zn 0,2 max P 0,2 max S 0,2 max Ni 10-11 Mn 0,5-1.0 |
40 | 15 | 30 |
| CuNi 70/30 | C71500 UNS C71520 UNS |
ASME SB111, SB171, SB359, SB395, SB466, SB467, SB543 ASTM B111, B122, B151, B171, B359, B395, B432, B467, B543, B552, B608, F467, F468 DIN 2.0882 MIL C-15726, T-15005, T-16420, T-22214 SAE J461, J463 |
Cu rem (65,0 min) Pb. 05 max* Fe 0,4-1.0 Zn 1 max* Ni 29-33 Mn 1 massimo |
52 | 18 | 45 |
| CuNi 70/30 | C71640 UNS | ASTM B111, B543, B552 | Ricordo Pb. 05 max* Fe 1,7-2.3 Zn 1 max* Ni 29-32 Mn 1,5-2.5 |
63 | 25 | ️ |
| Dimensioni standard - tubi a pinne basse | |||||||
| Diametro esterno | Spessore | Distanze | Densità delle pinne | ||||
| (mm) | (pollici) | (mm) | (BWG) | (m) | (ft) | (fin/pollice) | (fin/m) |
| 12.00 ~ 60.00 | 0.47 ~ 2.4 | 0.635 ~ 4.572 | 23 ~ 7 | 0.3 ~ 25 | 1 ~ 82 | 8 ~ 40 | 315 ~ 1575 |
| Materiali - Tubi a pinne basse | |
| Acciaio al carbonio | SA 179 / A 179 |
| Acciaio al carbonio | SA 210 / A 210 |
| Acciaio al carbonio | SA 334 / A 334 |
| Acciaio inossidabile | SA 213 / A 213 |
| Acciaio inossidabile duplex | SA 789 / A 789 |
| Leghe di rame e di cu | SB 111 / B 111 |
| Leghe di titanio e di ti | SB 338 / B 338 |
| Per materiali diversi si prega di contattare il nostro reparto vendite. | |
| Specifiche tecniche standard - Tubi a pinne basse | |
| Acciaio al carbonio | ASTM A 498 |
| Acciaio inossidabile | ASTM A 1012 |
| Copper e leghe di rame | ASTM B 359 |
| Titanio | ASTM B 891 |
| Per materiali diversi si prega di contattare il nostro reparto vendite. | |
| Disponibili anche tubi a pinne basse | |
| Tubo condensatore "Y-fin" | Tubo di evaporazione "T-fin" |
 |
|
| Tubo a pinna bassa con solco interno (IG) | Tubo a ferita interna (IG) Y-fin / T-fin |
|
|
| Tubo a pinna bassa piegato in U | Tubo a pinna bassa ricoperto di calore |
|
|
| Ispezioni e prove - Tubi a pinne basse | |
| Composizione chimica | |
| Proprietà meccaniche | |
| Prova idrostatica | |
| Prova pneumatica | |
| Ispezione boroscopica | |
| Prova di corrente di Eddy | |
