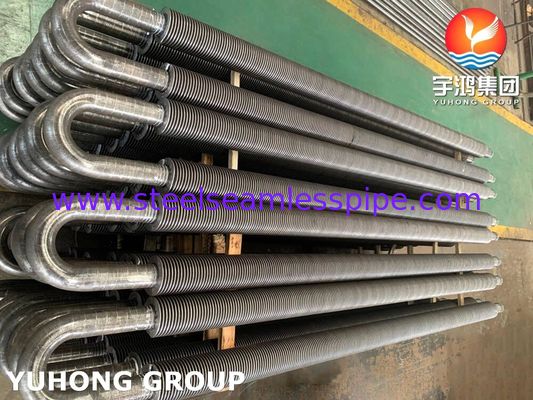

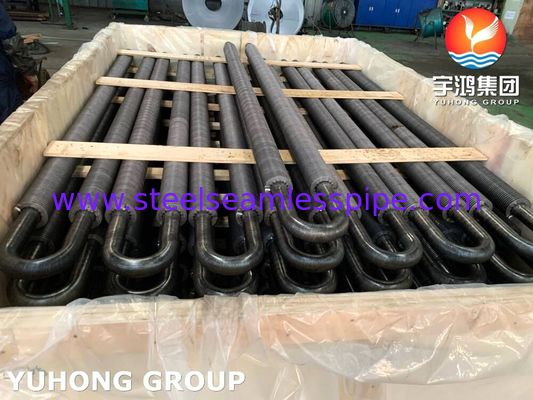

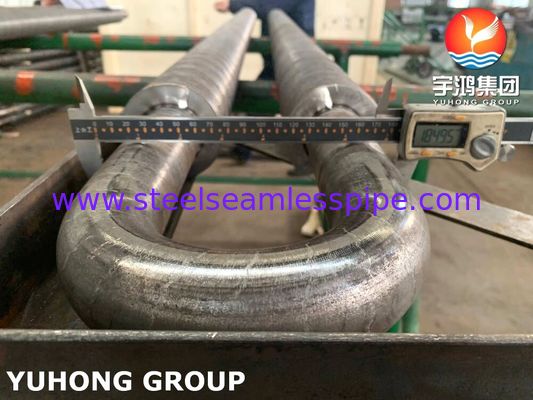

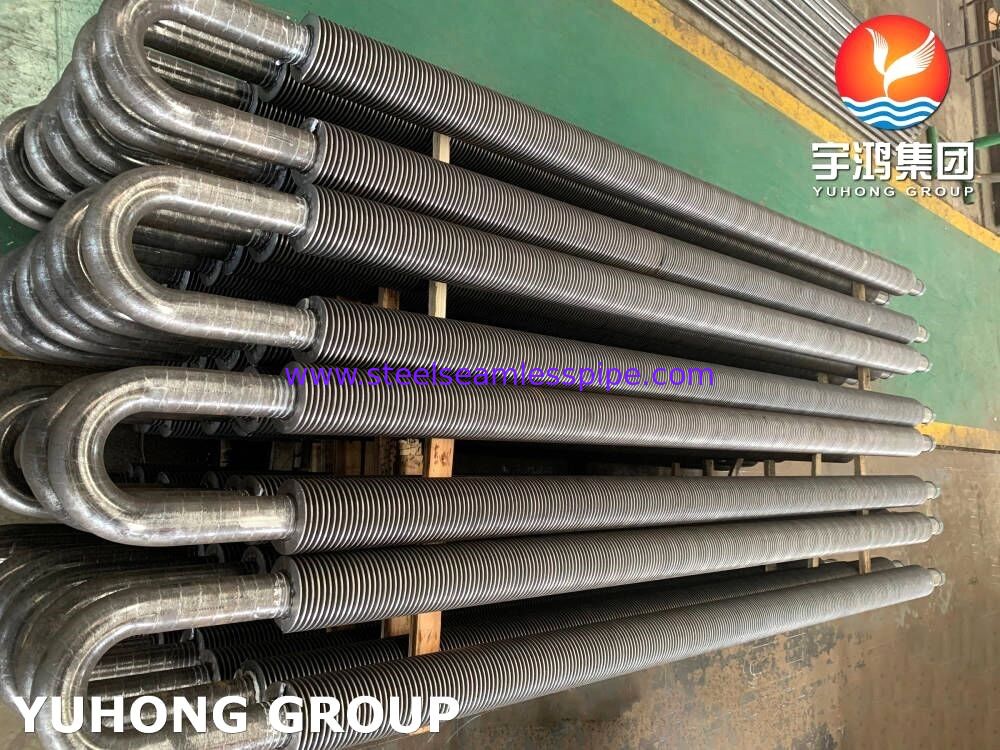

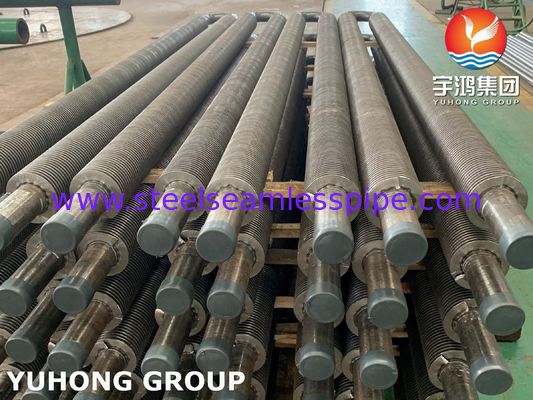

Tubo a U in acciaio al carbonio con alette piene, saldato ad alta frequenza con tubo A106 Gr.B utilizzato nell'economizzatore

Acciaio al carbonio U Bend tubo a pinne solido, pinna saldata ad alta frequenza con tubo A106 Gr.B utilizzato nell'economizer

Il tubo a pinne a spirale saldato ad alta frequenza è un tipo di elemento di trasferimento di calore ad alta efficienza tubolare con pinne a spirale.La superficie estesa (pinna) può essere solida o dentata,e la sua area di trasferimento del calore è decine di volte maggiore di quella del tubo nudo.

High-frequency welding of spiral finned tube is to heat the outer surface of steel strip and steel pipe to plastic state or melting by using the skin effect and proximity effect of high-frequency current while the steel strip is winding the steel pipeQuesta saldatura ad alta frequenza è in realtà una saldatura in fase solida.saldatura (o galvanizzazione a caldo complessiva) e altri metodi, è più avanzata in termini di qualità del prodotto (alto tasso di saldatura delle pinne, fino al 95%), produttività e automazione.

Caratteristiche del tubo delle pinne HFW:

• A causa dell'elevata velocità di saldatura e del forte effetto di auto raffreddamento della saldatura, non solo la zona colpita dal calore è piccola, ma anche l'ossidazione non è facile,Quindi la struttura e le proprietà della saldatura sono molto buone.
• Prestazioni anti-corrosione, resistenza all'usura, bassa resistenza termica al contatto, elevata stabilità e capacità anti-cenere.
• Grande area di scambio termico.

Perche' usare un tubo a pinne?

• Migliorare l'efficienza del trasferimento di calore nello spazio effettivo.
• Ridurre lo spazio di installazione della superficie di trasferimento di calore richiesta
• Riduzione dei costi dell'attrezzatura e elevata affidabilità operativa.
• La caduta di pressione sul lato del tubo è ridotta e il costo operativo è ridotto.
• La rigidità e le prestazioni sismiche dei tubi in acciaio sono migliorate.
• Rafforzare il trasferimento di calore, ridurre la resistenza al flusso e il consumo di metallo

Processo di produzione

La pinna d'acciaio è arrotolata a spirale e saldata continuamente sul tubo d'acciaio mediante saldatura ad alta frequenza a resistenza (HFERW).la superficie di contatto di saldatura è fusa o semifusa per calore di resistenza, e quindi viene applicata una pressione adeguata sulla superficie di contatto della saldatura per completare la saldatura del tubo della pinna.tubo a pinne pulito e continuo senza materiale di saldatura aggiuntivo per combinare un flusso di calore molto efficace e resistenza alla corrosione.
Il tubo a pinne a spirale saldato ad alta frequenza è uno dei tubi a pinne a spirale ampiamente utilizzati, ampiamente utilizzato in energia, metallurgia, recupero del calore di scarto nell'industria del cemento e nell'industria petrolchimica.

Applicazioni del tubo a pinne solido a piega U in acciaio al carbonio

1. Caldaie e centrali elettriche: Economizers, pre riscaldatori d'aria, recupero del calore di scarico.

2. Petrochimica e raffinazione del petrolio: scambiatori di calore, raffreddatori, riscaldatori per petrolio greggio e fluidi di processo.

3. Riscaldamento e climatizzazione industriali: bobine di riscaldamento ad acqua calda/vapore, sistemi di asciugatura.

4. Metallurgia e cemento: unità di recupero del calore dei gas di scarico.

5. Motor Jacket, raffreddatori d'acqua, raffreddatori di olio.
