Tubi chiodati per il recupero del calore di scarto – ASTM A335 P22

Panoramica del prodotto

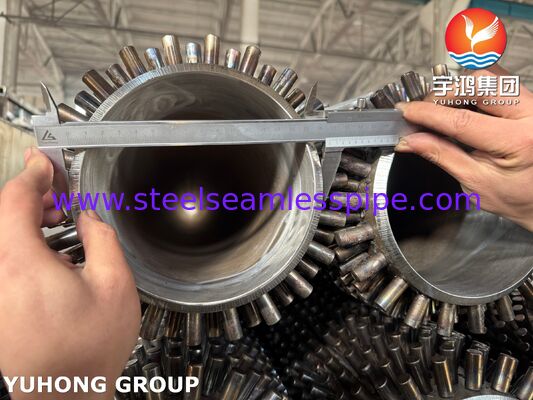

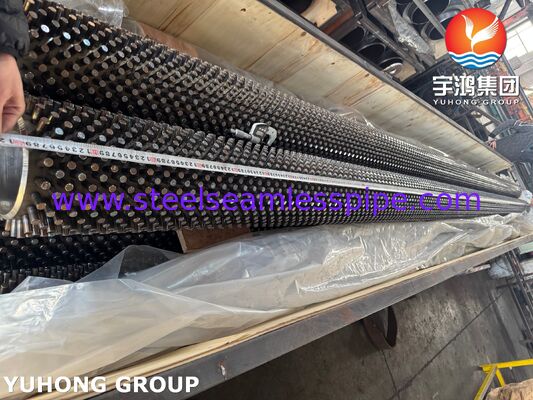

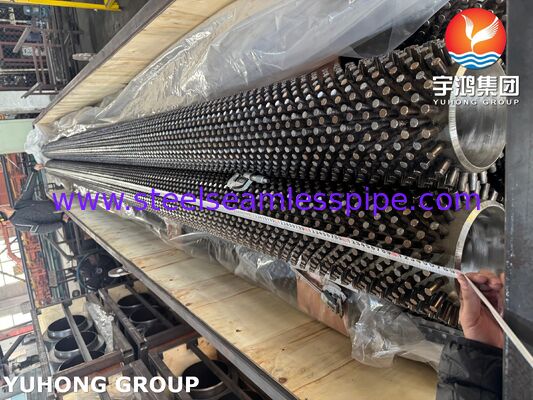

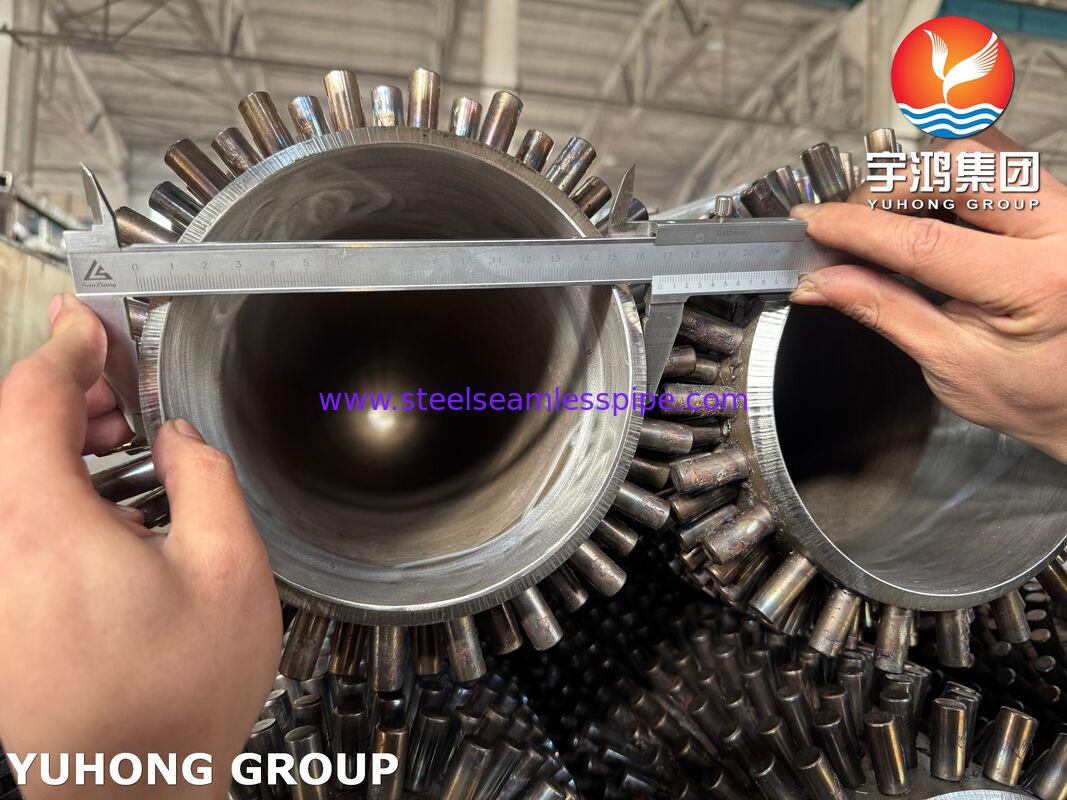

Tubi con borchie ASTM A335 P22 per il recupero del calore di scartosono tubi per il trasferimento di calore ad alta temperatura progettati per il recupero di energia termica da gas di combustione caldi, gas di scarico e altri flussi di processo ad alta temperatura.

I tubi utilizzanoAcciaio legato senza saldatura ASTM A335 P22come il tubo base. P22 è un acciaio legato al cromo-molibdeno contenente circa2,25% cromo e 1% molibdeno, fornendo una combinazione di resistenza alle temperature elevate, resistenza all'ossidazione e stabilità termica. La superficie esterna è dotata di perni saldati singolarmente che aumentano l'area effettiva di scambio termico lato gas.

A differenza dei tradizionali tubi ad aletta continua, i tubi con borchie utilizzano perni cilindrici discreti o di forma speciale disposti attorno al tubo. Questa configurazione fornisce una superficie di trasferimento del calore aggiuntiva mantenendo i passaggi del flusso di gas aperti, rendendo il design particolarmente utile perapplicazioni con incrostazioni, polvere, erosione e gas di scarico ad alta temperatura.

I nostri tubi borchiati ASTM A335 P22 possono essere prodotti in base ai disegni del cliente, ai requisiti di progettazione termica, ai codici applicabili e alle specifiche di progetto.

Caratteristiche principali

• Tubo basso:Acciaio legato senza saldatura ASTM A335 P22
• Materiale:Acciaio legato ferritico 2¼Cr-1Mo
• Tipo di tubo:Tubo per trasferimento di calore con borchie/chiodo
• Applicazione:Recupero del calore di scarto e recupero del calore ad alta temperatura
• Tipo di perno:Cilindrico, quadrato, rettangolare o su specifica del cliente
• Disposizione dei perni:In linea, scaglionati o personalizzati
• Prestazioni ad alta temperatura:Adatto per servizi esigenti a temperature elevate
• Trasferimento di calore migliorato:Maggiore superficie esterna rispetto ai tubi nudi
• Tolleranza alle incrostazioni:Gli spazi aperti tra i perni possono aiutare a mantenere i passaggi del flusso di gas
• Ciclismo termico:Adatto per apparecchiature esposte a ripetuti cicli di avvio e arresto
• Progettazione personalizzata:È possibile personalizzare l'altezza, il diametro, il passo, il modello, il diametro del tubo, lo spessore della parete e la lunghezza del perno

Specifiche tipiche

Le dimensioni esatte di un tubo chiodato dovrebbero essere determinate dal calcolo termico e dalla progettazione meccanica dell'attrezzatura per il recupero del calore di scarto.

Gli intervalli di cui sopra sono intervalli di produzione tipici e non requisiti dimensionali fissi ASTM. Le dimensioni finali sono normalmente stabilite dalla progettazione termica, dai disegni, dai calcoli della pressione e dagli standard di fabbricazione applicabili del cliente.

Composizione chimica ASTM A335 P22

Il tubo base ASTM A335 P22 è aAcciaio legato 2¼Cr-1Mo. I principali elementi di lega forniscono prestazioni migliorate alle alte temperature rispetto ai tradizionali tubi in acciaio al carbonio.

Funzione dei principali elementi di lega

Cromo (Cr)contribuisce alla resistenza all'ossidazione e alla stabilità alle alte temperature.

Molibdeno (Mo)migliora la resistenza alle temperature elevate e la resistenza al rammollimento durante il servizio prolungato.

Il sistema di leghe Cr-Mo rende P22 adatto per apparecchiature di recupero del calore che funzionano a temperature alle quali i normali tubi in acciaio al carbonio possono avere prestazioni insufficienti a lungo termine.

Proprietà meccaniche di ASTM A335 P22

I tipici requisiti meccanici minimi per ASTM A335 P22 includono:

I requisiti di allungamento possono dipendere dalle dimensioni del tubo e dalle disposizioni delle specifiche applicabili. L'ispezione finale viene eseguita secondo le specifiche ASTM/ASME ordinate.

Le proprietà meccaniche di P22 consentono al tubo base di resistere alla combinazione di pressione interna, temperatura elevata, cicli termici e carico meccanico riscontrati nelle apparecchiature di recupero del calore di scarto.

Design a tubo borchiato

La configurazione chiodata è progettata per aumentare la superficie esterna di trasferimento del calore senza creare una parete alettata continua.

I singoli perni sono distribuiti attorno alla circonferenza del tubo e lungo la lunghezza del tubo. Quando il gas caldo passa attraverso la superficie borchiata, le superfici aggiuntive favoriscono il trasferimento di calore dal lato del gas.

Il design può essere ottimizzato regolando:

• Diametro del perno
• Altezza perno
• Passo dei perni
• Numero di file di perni
• Disposizione circonferenziale
• Spaziatura longitudinale
• Materiale dei perni
• Metodo di fissaggio perno-tubo
• Diametro del tubo base e spessore della parete

Per flussi di gas polverosi o incrostanti, durante i calcoli termici e di caduta di pressione è possibile considerare anche la distanza tra i perni.

Processo di produzione

I nostri tubi chiodati ASTM A335 P22 possono essere prodotti attraverso una sequenza di produzione controllata:

1. Preparazione del tubo base

I tubi senza saldatura ASTM A335 P22 vengono ispezionati per verificarne l'accuratezza dimensionale, le condizioni della superficie, l'identificazione del materiale e la tracciabilità.

2. Preparazione della superficie del tubo

La superficie del tubo viene pulita e preparata per fornire condizioni adeguate per il fissaggio del perno.

3. Preparazione degli stalloni

I perni sono prodotti secondo i requisiti di diametro, altezza, geometria e materiale specificati.

4. Saldatura dei perni

I perni sono fissati al tubo utilizzando un processo di saldatura controllato selezionato in base al materiale del tubo, al materiale del perno, al design e alle specifiche del progetto.

5. Trattamento termico/alleviamento dello stress

Laddove richiesto dalle specifiche del materiale, dalla procedura di saldatura, dalla progettazione tecnica o dalle specifiche del cliente, è possibile applicare un adeguato trattamento termico post-saldatura o procedure di distensione.

6. Controllo dimensionale

I tubi finiti vengono controllati per quanto riguarda le dimensioni del tubo, le dimensioni dei perni, il passo, l'allineamento, la rettilineità e la lavorazione complessiva.

7. Ispezione finale e documentazione

I registri di ispezione, i certificati dei materiali, i rapporti dimensionali e i rapporti NDT applicabili possono essere forniti secondo il piano di ispezione concordato.

Ispezione e test

Il controllo di qualità è particolarmente importante per i tubi chiodati perché entrambitubo base che mantiene la pressionee ilattacco pernoinfluenzare le prestazioni del servizio.

Analisi chimica

Viene eseguita l'analisi chimica per verificare che il tubo base sia conforme alla chimica ASTM A335 P22.

Prove di trazione

Le prove di trazione verificano la resistenza alla trazione, la resistenza allo snervamento e l'allungamento.

Test di durezza

È possibile eseguire prove di durezza per verificare la conformità ai requisiti applicabili sui materiali e sul trattamento termico.

Test idrostatico

È possibile eseguire test idrostatici sul tubo base secondo ASTM A335 e i requisiti di ispezione del cliente.

Test delle correnti parassite

L'esame con correnti parassite può essere utilizzato per rilevare determinate discontinuità superficiali e vicine alla superficie nel tubo.

Test ad ultrasuoni

I test a ultrasuoni possono essere forniti ove richiesto dalle specifiche di acquisto, dal piano di qualità o dal codice applicabile.

Ispezione visiva

L'ispezione visiva riguarda:

• Condizioni della superficie del tubo
• Aspetto da stallone
• Allineamento dei perni
• Aspetto della saldatura
• Difetti visibili
• Rettilineità del tubo
• Pulizia della superficie

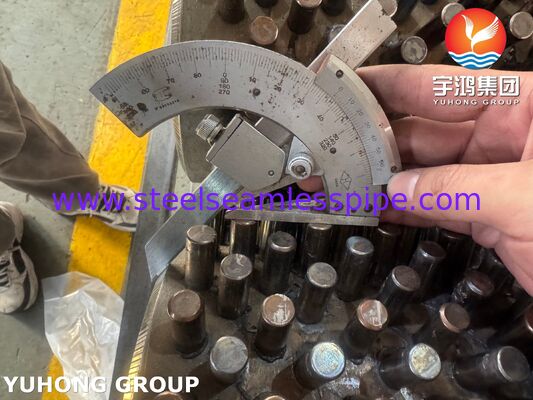

Controllo dimensionale

I tipici controlli dimensionali includono:

• Diametro esterno del tubo
• Spessore della parete
• Lunghezza del tubo
• Diametro del perno
• Altezza perno
• Passo dei perni
• Spaziatura circonferenziale
• Allineamento dei perni
• Rettilineità generale

Ispezione dell'attacco dei perni

I giunti a perno rappresentativi possono essere sottoposti a test di resistenza all'attacco o di qualità della saldatura in base alla procedura di produzione concordata e alle specifiche del cliente.

Tracciabilità dei materiali

I numeri di calore e l'identificazione del materiale possono essere mantenuti dal tubo P22 grezzo attraverso la produzione e l'ispezione finale.Certificati dei materiali EN 10204 3.1può essere fornito quando specificato.

Vantaggi dei tubi con borchie ASTM A335 P22

Base in acciaio legato ad alta temperatura

P22 offre prestazioni meccaniche a temperature elevate migliori rispetto ai tradizionali tubi in acciaio al carbonio per servizi impegnativi di recupero del calore.

Maggiore trasferimento di calore lato gas

I perni aumentano la superficie esterna di trasferimento del calore, consentendo il trasferimento di una maggiore energia termica dal gas caldo al fluido all'interno del tubo.

Adatto per ambienti sporchi

La disposizione dei perni aperti può fornire passaggi del flusso di gas tra i singoli elementi di trasferimento del calore, il che può essere vantaggioso in caso di presenza di cenere, polvere o altri depositi.

Robusta costruzione esterna

I singoli perni saldati forniscono una superficie di trasferimento del calore meccanicamente robusta, adatta per apparecchiature industriali esposte a vibrazioni e cicli termici.

Design termico flessibile

L'altezza, il diametro, la densità e la disposizione dei perni possono essere regolati per bilanciare i requisiti di trasferimento di calore, la caduta di pressione sul lato gas, le caratteristiche di incrostazione e le dimensioni dell'apparecchiatura.

Principali applicazioni

Caldaie a recupero di calore di scarto

I tubi borchiati ASTM A335 P22 possono essere utilizzati nelle caldaie a recupero di calore di scarto per recuperare energia termica dai gas di scarico ad alta temperatura.

Sistemi di recupero del calore di scarto industriale

Adatto per il recupero di energia dai flussi di scarico generati da forni industriali, apparecchiature di processo e sistemi di produzione ad alta temperatura.

Raffinerie e attrezzature petrolchimiche

I tubi chiodati P22 possono essere presi in considerazione per sezioni selezionate di convezione ad alta temperatura e di recupero del calore di scarto in raffinerie e impianti petrolchimici.

Sezioni di convezione del riscaldatore a fuoco

La configurazione chiodata può essere utilizzata in sezioni di convezione ad alta temperatura dove sono richieste una maggiore superficie di trasferimento del calore e resistenza alle difficili condizioni lato gas.

Generazione di energia

Le applicazioni possono includere caldaie selezionate e superfici di recupero del calore in impianti di energia termica e a ciclo combinato.

HRSG e recupero di calore da turbine a gas

I tubi chiodati P22 possono essere progettati per sezioni selezionate di recupero di calore ad alta temperatura associate ai sistemi di scarico delle turbine a gas, in base alla specifica progettazione termica e meccanica.

Impianti di termovalorizzazione

Possono essere presi in considerazione per il recupero del calore dai gas caldi di combustione laddove la progettazione dell'apparecchiatura richiede una superficie di trasferimento del calore migliorata e durevole.

Perché scegliere i nostri tubi con borchie ASTM A335 P22?

Produciamo tubi chiodati su specifica del clientedimensioni del tubo, geometria del perno, requisiti termici, specifiche del materiale e piano di ispezione.

Il nostro approccio alla produzione e all’ispezione si concentra su:

• Conformità dei materiali ASTM A335 P22
• Saldatura controllata dei perni
• Posizionamento coerente dei perni
• Fissaggio affidabile tra tubo e perno
• Precisione dimensionale
• NDT e prove di pressione
• Tracciabilità del numero di calore
• Documentazione di qualità specifica del progetto
• Modelli di perni personalizzati per requisiti di progettazione termica

Se richiesto per acaldaia a recupero di calore di scarto, riscaldatore, forno industriale, unità di raffineria o sistema di recupero del calore per la generazione di energia, i tubi con borchie ASTM A335 P22 possono essere progettati come una soluzione durevole per il trasferimento di calore ad alta temperatura.

Specifiche del prodotto in breve

Prodotto:Tubi chiodati per il recupero del calore di scarto
Tubo basso:ASTM A335 P22
Materiale:Acciaio legato 2¼Cr-1Mo
Tipo di tubo:Senza soluzione di continuità
Tipo di perno:Cilindrico/rettangolare/personalizzato
Disposizione dei perni:In linea/sfalsato/personalizzato
Applicazione:Recupero del calore di scarto
Servizio di temperatura:Servizio ad alta temperatura, secondo il progetto tecnico
Test:Analisi chimiche, ispezione di trazione, durezza, idrostatica, NDT, dimensionale e visiva a seconda dei casi
Documentazione:MTC / EN 10204 3.1 / rapporti di ispezione disponibili su richiesta
Personalizzazione:Disponibili secondo disegni e requisiti di progettazione termica
