Tubi alettati estrusi per raffreddatori a secco – ASME SB163 UNS N08825

Tubi alettati estrusi per raffreddatori a secco fabbricati con ASME SB163 UNS N08825 (Incoloy 825) i tubi base sono progettati per applicazioni di scambio termico raffreddate ad aria impegnative, dove la resistenza alla corrosione, l'integrità meccanica e un funzionamento affidabile a lungo termine sono importanti.

UNS N08825 è una lega di nichel-ferro-cromo-molibdeno-rame con stabilizzazione al titanio. La sua combinazione di cromo, molibdeno, rame e nichel fornisce una forte resistenza a un'ampia gamma di ambienti corrosivi. Per il servizio in raffreddatori a secco, questa lega può essere selezionata quando l'apparecchiatura di scambio termico richiede un livello di resistenza alla corrosione superiore a quello che i tubi convenzionali in acciaio al carbonio o acciaio inossidabile possono fornire.

I nostri tubi alettati estrusi utilizzano un manicotto o materiale alettato in alluminio legato meccanicamente sul tubo base N08825 specificato. Il processo di estrusione crea un contatto stretto e continuo tra l'aletta e il tubo, fornendo un percorso di trasferimento termico efficiente dalla parete del tubo all'aria circostante.

Il gruppo di tubi risultante è adatto per raffreddatori a secco, scambiatori di calore raffreddati ad aria, condensatori raffreddati ad aria, refrigeratori di processo e altre apparecchiature di raffreddamento ad aria forzata o indotta.

Punti salienti del prodotto

• Materiale del tubo base: ASME SB163 UNS N08825
• Lega: Lega 825 di nichel-ferro-cromo-molibdeno-rame
• Nome comune: Incoloy 825
• Tipo di tubo: Tubo senza saldatura in lega di nichel
• Tipo di aletta: Aletta in alluminio estrusa / legata
• Applicazione: Raffreddatori a secco e apparecchiature di scambio termico raffreddate ad aria
• Produzione: Estrusione meccanica sul tubo base
• Contatto aletta-tubo: Contatto metallurgico/meccanico continuo a seconda della costruzione specificata
• Scambio termico: Elevata superficie esterna per lo scambio termico lato aria
• Vantaggio di servizio: Tubo base resistente alla corrosione combinato con alette in alluminio ad alta conducibilità
• Forma di fornitura: Lunghezze dritte; i gruppi alettati possono essere forniti secondo i requisiti del progetto

ASME/ASTM B163 copre tubi senza saldatura in nichel e leghe di nichel per applicazioni di condensatori e scambiatori di calore e include UNS N08825 tra le leghe specificate.

Perché utilizzare UNS N08825 per tubi alettati per raffreddatori a secco?

I raffreddatori a secco dipendono fortemente da un efficiente scambio termico lato aria. Poiché l'aria ha una conducibilità termica relativamente bassa rispetto all'acqua, è generalmente richiesta una grande superficie di scambio termico esterna. Le alette estruse aumentano sostanzialmente l'area superficiale esterna effettiva mantenendo una configurazione compatta dello scambiatore di calore.

Il tubo base UNS N08825 è particolarmente utile dove l'ambiente lato tubo può esporre lo scambiatore di calore a mezzi corrosivi o dove sono richieste prestazioni migliorate della lega.

La lega contiene circa 38-46% di nichel, 19,5-23,5% di cromo, 2,5-3,5% di molibdeno e 1,5-3,0% di rame, con aggiunta di titanio per la stabilizzazione.

La combinazione del tubo N08825 resistente alla corrosione e delle alette in alluminio estruse ad alta conducibilità fornisce una soluzione pratica per applicazioni che richiedono sia resistenza alla corrosione lato tubo che efficiente dissipazione del calore lato aria.

Applicazioni tipiche

I nostri tubi alettati estrusi ASME SB163 UNS N08825 possono essere progettati per:

1. Raffreddatori a secco

Utilizzati in sistemi di raffreddamento a ciclo chiuso in cui il fluido di processo o miscele acqua/glicole vengono raffreddati dall'aria ambiente piuttosto che dall'evaporazione diretta dell'acqua.

2. Scambiatori di calore raffreddati ad aria

Adatti per apparecchiature in cui il calore deve essere trasferito dal fluido di processo all'aria atmosferica attraverso pacchi di tubi alettati.

3. Raffreddamento di processi industriali

Possono essere specificati per le industrie chimiche e di processo in cui la resistenza alla corrosione è una considerazione importante.

4. Sistemi di potenza ed energia

Applicabili a sistemi di raffreddamento ausiliari e altre apparecchiature di scambio termico raffreddate ad aria in cui la selezione della lega è dettata dall'ambiente operativo.

5. Sistemi di raffreddamento sensibili alla corrosione

UNS N08825 può essere considerato dove i materiali dei tubi convenzionali in acciaio inossidabile o acciaio al carbonio potrebbero non fornire la resistenza alla corrosione desiderata.

Costruzione di tubi alettati estrusi

Un tubo alettato estruso è normalmente costituito da:

Tubo base senza saldatura UNS N08825 + manicotto aletta in alluminio + profilo aletta estruso

Durante la produzione, un tubo o manicotto di alluminio viene posizionato attorno al tubo base e estruso meccanicamente per formare le alette. Il processo di estrusione impegna strettamente il materiale dell'aletta con la superficie del tubo.

Questa costruzione offre diversi vantaggi importanti:

• Ampia area di scambio termico esterna
• Efficiente conduzione termica tubo-aletta
• Forte fissaggio meccanico
• Buona resistenza allentamento delle alette
• Geometria costante delle alette
• Design compatto dello scambiatore di calore
• Adatto per scambio termico lato aria ad alto volume

Per i raffreddatori a secco, l'altezza esatta dell'aletta, lo spessore, il passo, il numero di alette per unità di lunghezza e la lega di alluminio devono essere selezionati in base al carico termico richiesto, alla velocità dell'aria, alla caduta di pressione, alle condizioni ambientali e ai requisiti meccanici.

Intervallo di dimensioni standard / comuni

La specifica del tubo ASME SB163 copre tubi senza saldatura in nichel e leghe di nichel fino a 3 pollici (76,2 mm) di diametro esterno, con limitazioni di spessore della parete specificate.

Per i tubi alettati estrusi utilizzati nei raffreddatori a secco, le dimensioni comuni dei tubi base ingegnerizzati includono:

Nota: Questi sono intervalli di ingegneria comuni piuttosto che requisiti dimensionali SB163 universali. Le dimensioni finali devono essere confermate in base alla progettazione termica del raffreddatore a secco e alle specifiche dell'acquirente.

ASTM B163 riconosce specificamente configurazioni di tubi con diametro esterno/spessore medio e diametro esterno/spessore minimo.

Composizione chimica di ASME SB163 UNS N08825

I requisiti chimici tipici specificati per UNS N08825 includono:

Nichel, cromo, molibdeno e rame sono particolarmente importanti per le caratteristiche di resistenza alla corrosione della lega, mentre il titanio fornisce la stabilizzazione.

Proprietà meccaniche

Per il tubo UNS N08825, i requisiti meccanici dipendono dalla specifica del prodotto applicabile e dalla condizione di fornitura. Un set comunemente di riferimento di proprietà minime per tubi ricotti include:

La specifica ASME/ASTM applicabile e l'ordine di acquisto devono disciplinare i valori di accettazione finali per il tubo fornito. Le informazioni pubblicate B163 identificano la resistenza alla trazione, la resistenza allo snervamento, l'allungamento e la durezza tra i requisiti meccanici.

Ispezione e test

Per garantire prestazioni affidabili nel servizio di raffreddatori a secco, i nostri tubi alettati estrusi possono essere ispezionati sia nella fase del tubo base che nella fase del tubo alettato finito.

1. Analisi chimica

Possono essere eseguite l'identificazione positiva del materiale e/o l'analisi chimica di laboratorio per verificare la composizione UNS N08825.

2. Prova di trazione

La prova di trazione verifica:

• Resistenza alla trazione
• Resistenza allo snervamento
• Allungamento

Questi sono tra i requisiti meccanici trattati da ASTM B163.

3. Prova di durezza

La prova di durezza Rockwell può essere eseguita secondo la specifica applicabile.

4. Prova idrostatica

La prova idrostatica può essere specificata per identificare perdite o difetti di contenimento della pressione nel tubo base.

5. Corrente parassita / Test elettrico non distruttivo

L'esame elettrico non distruttivo può essere applicato per identificare discontinuità nei tubi senza saldatura in lega di nichel. Le norme sui tubi applicabili specificano i requisiti e le procedure di test non distruttivi.

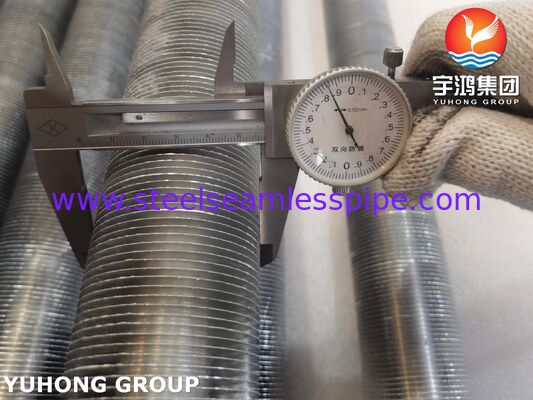

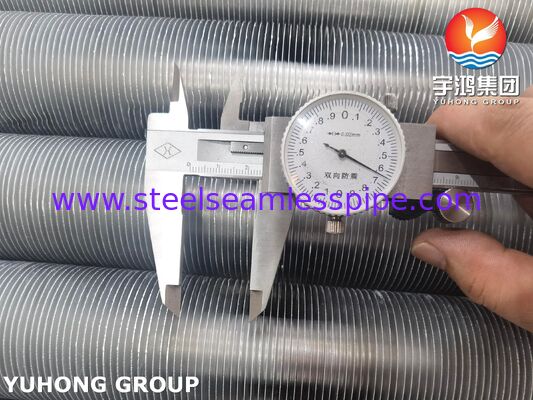

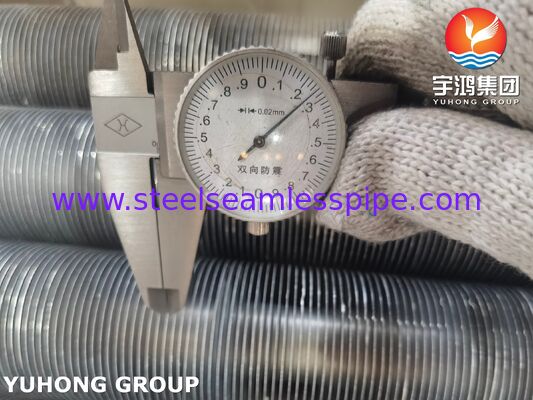

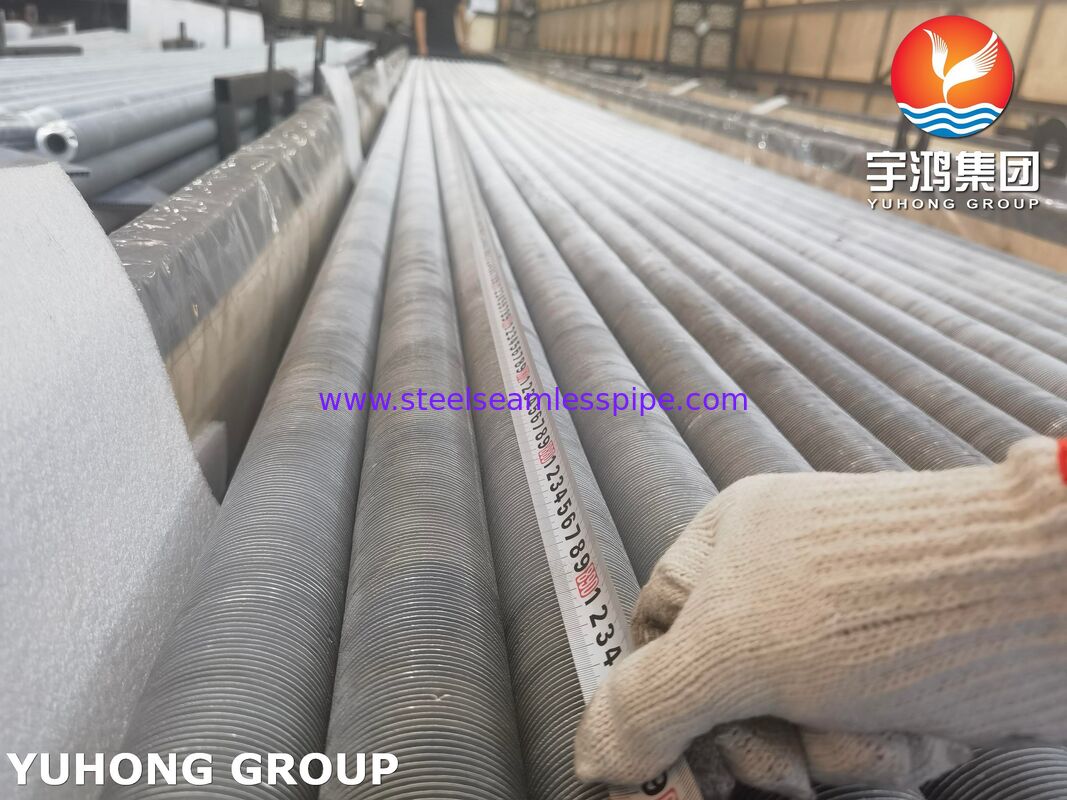

6. Ispezione dimensionale

I tubi finiti possono essere controllati per:

• Diametro esterno del tubo
• Spessore della parete
• Lunghezza del tubo
• Diametro esterno dell'aletta
• Altezza dell'aletta
• Spessore dell'aletta
• Passo dell'aletta
• Concentricità dell'aletta
• Raddrizzatura generale

7. Ispezione del legame / contatto dell'aletta

Il processo di estrusione e l'assemblaggio finito possono essere ispezionati per verificare il corretto impegno meccanico tra l'aletta in alluminio e il tubo base N08825.

8. Ispezione visiva e superficiale

Le superfici del tubo e delle alette vengono esaminate per difetti visibili, ammaccature, crepe, graffi eccessivi, deformazioni, danni alle alette e altre anomalie di produzione.

9. Ispezione PMI

L'identificazione positiva del materiale può essere offerta dove richiesto per confermare che il tubo base corrisponda a UNS N08825.

Processo di produzione

Il nostro percorso di produzione tipico è:

Tubo senza saldatura UNS N08825 → Ispezione in ingresso → Preparazione superficiale → Assemblaggio manicotto in alluminio → Estrusione → Formatura aletta → Ispezione dimensionale → Ispezione legame aletta/tubo → Taglio → Ispezione finale → Imballaggio

Il processo di estrusione è attentamente controllato per ottenere una geometria uniforme delle alette e un contatto stretto tra l'aletta in alluminio e il tubo in lega di nichel.

Per grandi progetti di raffreddatori a secco, la geometria delle alette può essere personalizzata in base a:

• Capacità di scambio termico richiesta
• Caduta di pressione lato aria
• Capacità della ventola
• Temperatura dell'aria di progetto
• Temperatura del fluido di processo
• Pressione lato tubo
• Disposizione dei tubi
• Resistenza alla corrosione richiesta
• Dimensioni complessive del pacco

Vantaggi dei nostri tubi alettati estrusi ASME SB163 N08825

Tubo base resistente alla corrosione
UNS N08825 fornisce una soluzione in lega di nichel per ambienti impegnativi.

Elevata efficienza di scambio termico lato aria
Le alette estruse aumentano l'area superficiale esterna disponibile per lo scambio termico.

Stretto contatto aletta-tubo
Il processo di estrusione fornisce uno stretto contatto meccanico tra l'aletta e il tubo.

Design compatto dello scambiatore di calore
Un'area superficiale effettiva maggiore consente un'elevata capacità di scambio termico all'interno di un pacco relativamente compatto.

Geometria personalizzabile
Diametro del tubo, spessore della parete, altezza dell'aletta, passo, spessore e lunghezza totale possono essere fabbricati secondo i requisiti del progetto.

Adatto per sistemi di raffreddamento a secco ingegnerizzati
I tubi alettati possono essere incorporati in apparecchiature di raffreddamento ad aria a tiraggio forzato o indotto.

Documentazione di qualità

Su richiesta, il pacchetto di fornitura può includere:

• Certificato di prova materiale (MTC)
• Rapporto di analisi chimica
• Rapporto di prova meccanica
• Rapporto di ispezione dimensionale
• Rapporto di prova idrostatica
• Rapporto test eddy-current/NDT
• Rapporto PMI
• Registro di ispezione dimensionale delle alette
• Certificato di conformità
• Documentazione di ispezione di terze parti
• Lista di imballaggio e registri di tracciabilità

I numeri di colata possono essere mantenuti dal tubo grezzo N08825 fino alla produzione del tubo alettato finito per la tracciabilità del progetto.

Riepilogo delle specifiche del prodotto
