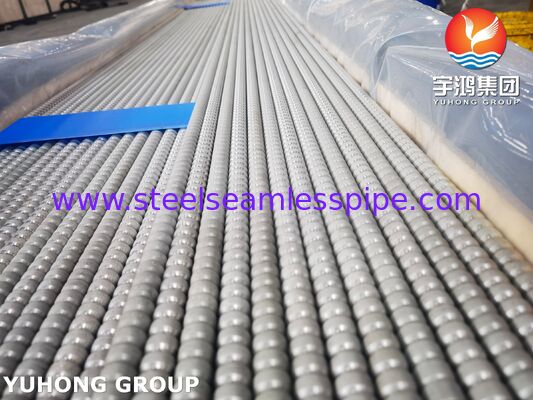

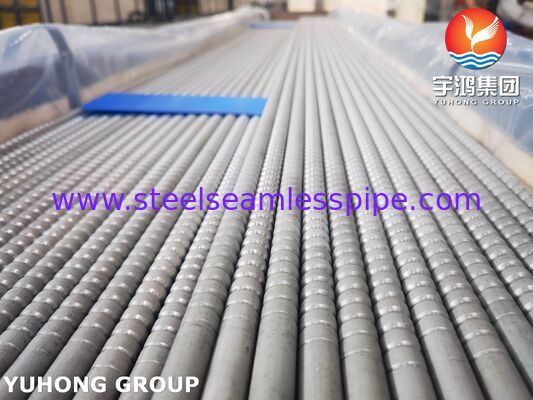

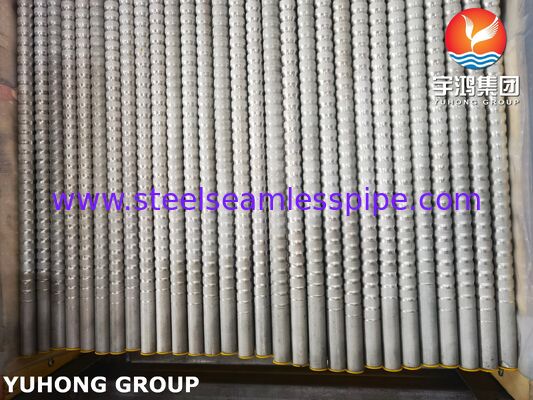

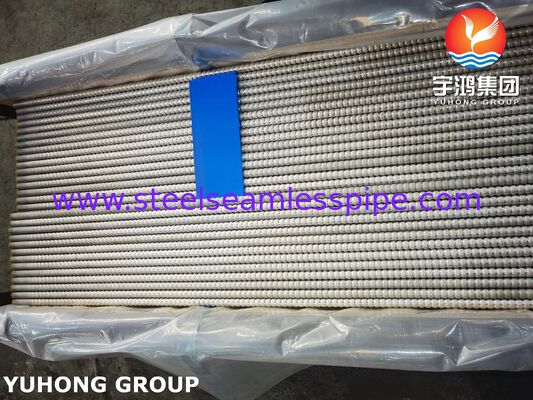

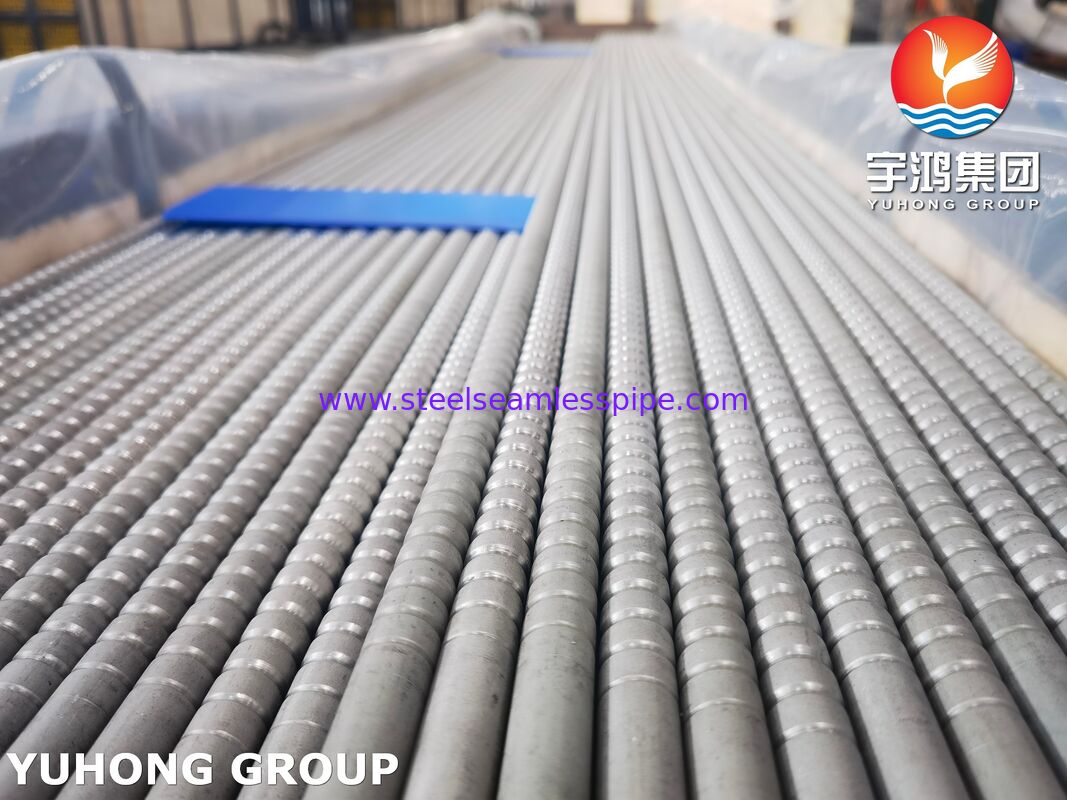

Tubi corrugati per condensatori – ASTM A269 TP316L
Panoramica del prodotto
Tubi corrugati ASTM A269 TP316L per condensatorisono tubi per il trasferimento di calore in acciaio inossidabile progettati per migliorare le prestazioni termiche attraverso un profilo del tubo corrugato appositamente formato. Prodotto a basso tenore di carbonioAcciaio inossidabile austenitico TP316L, questi tubi combinano caratteristiche migliorate di trasferimento del calore con una forte resistenza alla corrosione, in particolare in applicazioni che coinvolgono umidità, cloruri, prodotti chimici di processo e mezzi di raffreddamento contaminati.
L'ondulazione crea un modello di flusso turbolento rispetto a un tubo liscio convenzionale. Ciò può aumentare la miscelazione del fluido sulla parete del tubo, migliorare l'efficienza del trasferimento di calore e consentire un design più compatto dello scambiatore di calore o del condensatore se adeguatamente progettato per le condizioni operative.
TP316L contiene molibdeno e ha un basso contenuto di carbonio, fornendo una migliore resistenza alla corrosione localizzata rispetto all'acciaio inossidabile 304L convenzionale in molti ambienti di servizio. Il grado è quindi particolarmente adatto percondensatori industriali, condensatori di processi chimici, sistemi di raffreddamento marini, apparecchiature di refrigerazione e altre applicazioni di trasferimento di calore sensibili alla corrosione.
ASTM A269/A269M copre tubi in acciaio inossidabile austenitico senza saldatura e saldati con spessore nominale della parete e richiede che il materiale venga fornito nella condizione di trattamento termico. Lo standard comprende anche prove meccaniche e prove elettriche non distruttive o prove idrostatiche.
Caratteristiche principali
- Materiale:ASTM A269 TP316L/UNS S31603
- Tipo di tubo:Tubo corrugato per il trasferimento del calore
- Produzione:Tubo senza saldatura o saldato, a seconda del design e delle specifiche
- Trattamento termico:Soluzione ricotta/trattata termicamente
- Eccellente resistenza alla corrosione
- Resistenza migliorata alla vaiolatura dovuta al cloruro rispetto allo standard 304L
- Prestazioni migliorate di turbolenza e trasferimento di calore
- Adatto per servizio di condensatore e scambiatore di calore
- Buona saldabilità e formabilità
- Adatto per geometrie ondulate personalizzate
- Disponibili in lunghezze diritte o altre configurazioni in base alle esigenze del progetto
Applicazioni tipiche
I tubi corrugati ASTM A269 TP316L sono particolarmente adatti per:
1. Condensatori industriali
Questi tubi possono essere utilizzati nei condensatori in cui il vapore di processo deve essere convertito in liquido attraverso lo scambio di calore indiretto. L'ondulazione favorisce la turbolenza del fluido e può contribuire a migliorare il trasferimento di calore.
Le applicazioni tipiche includono:
- Condensatori di processo
- Condensatori chimici
- Condensatori petrolchimici
- Condensatori di solventi
- Condensatori di vapore
- Condensatori del prodotto
2. Scambiatori di calore chimici e petrolchimici
TP316L è spesso selezionato per apparecchiature di trasferimento del calore esposte ad ambienti di processo corrosivi. La combinazione di basso contenuto di carbonio e molibdeno lo rende adatto a molte attività di lavorazione chimica.
3. Raffreddamento marino e legato all'acqua di mare
Il 316L è spesso considerato per le apparecchiature di raffreddamento esposte ad ambienti marini o acqua contenente cloruri. Tuttavia, il servizio effettivo con acqua di mare deve essere valutato attentamente perché il 316L non è immune alla corrosione localizzata in condizioni severe di cloruro.
4. Condensatori per refrigerazione e HVAC
I tubi corrugati possono essere utilizzati nei sistemi di refrigerazione e raffreddamento industriale dove sono desiderabili un migliore trasferimento di calore e apparecchiature compatte.
5. Lavorazione di alimenti, bevande e prodotti farmaceutici
La struttura in acciaio inossidabile resistente alla corrosione e la superficie lavabile rendono il TP316L adatto per applicazioni igieniche di trasferimento di calore selezionate, in base alla finitura superficiale e al design sanitario richiesti.
6. Attrezzature per la desalinizzazione e il trattamento dell'acqua
I tubi possono essere presi in considerazione per applicazioni selezionate di trattamento dell'acqua e trasferimento di calore di desalinizzazione in cui la chimica del fluido è compatibile con 316L.
Specifiche standard
| Articolo |
Specifica tipica |
| Prodotto |
Tubi corrugati per condensatori |
| Materiale |
ASTM A269TP316L |
| UNS |
S31603 |
| Tipo di tubo |
Senza cuciture/saldato |
| Condizioni di produzione |
Trattato termicamente |
| Forma del tubo |
Ondulato |
| Diametro esterno |
ca. 6,35–127 mm |
| Spessore della parete |
ca. 0,5–8,0 mm |
| Lunghezza standard |
3.000–12.000 mm |
| Superficie |
Ricotto, decapato, ricotto lucido o personalizzato |
| Condizione finale |
Estremità liscia/estremità tagliata/personalizzata |
| Ispezione |
dimensionale, visivo, chimico, meccanico e CND |
| Certificazione |
EN 10204 3.1 / 3.2 disponibile su richiesta |
La specifica ASTM copre comunemente tubi con spessori di parete nominali da circa0,020 pollici (0,51 mm) e superiore, mentre le dimensioni effettivamente fornite in commercio possono variare in base alla capacità produttiva e alle esigenze di acquisto.
Dimensioni tipiche del tubo
Le dimensioni comuni del tubo del condensatore possono includere:
- 9,52×0,5 mm
- 12,7×0,6 mm
- 15,88 × 0,8 mm
- 19,05×1,0 mm
- 25,4×1,2 mm
- 31,75×1,5 mm
- 38,1 × 1,5–2,0 mm
- 50,8 × 1,5–2,5 mm
- 63,5 × 2,0–3,0 mm
- Altre dimensioni in base al design del condensatore
Importante:Queste sono gamme di produzione tipiche piuttosto che dimensioni ASTM A269 obbligatorie. Il diametro esterno finale, lo spessore della parete, il passo dell'ondulazione, la profondità dell'ondulazione, la lunghezza e le tolleranze devono essere confermati rispetto al disegno dello scambiatore di calore del cliente o alle specifiche di acquisto.
Progettazione dell'ondulazione
Il profilo ondulato è progettato in base al carico di trasferimento di calore e alla perdita di carico richiesti.
I parametri di progettazione tipici includono:
- Passo dell'ondulazione
- Profondità dell'ondulazione
- Diametro esterno del tubo
- Spessore della parete del tubo
- Lunghezza ondulata
- Area di flusso interno
- Area di scambio termico esterna
- Caduta di pressione lato tubo
L'ondulazione può generare un flusso secondario e una maggiore miscelazione del fluido, aumentando potenzialmente il coefficiente di scambio termico rispetto a un tubo liscio. Il progetto finale dovrebbe quindi essere equilibratomiglioramento del trasferimento di calore, caduta di pressione, caratteristiche di incrostazione, resistenza meccanica e producibilità.
Per i progetti di condensatori, possiamo personalizzare la geometria ondulata in base a:
- Carico termico
- Mezzo di condensazione
- Temperatura dell'acqua di raffreddamento
- Pressione di progetto
- Temperatura di progetto
- Portata
- Caduta di pressione ammissibile
- Fattore di incrostazione
- Disposizione della piastra tubiera
Composizione chimica ASTM A269 TP316L
I requisiti chimici tipici per ASTM A269 TP316L sono:
| Elemento |
Requisito,% in peso |
| Carbonio (C) |
≤ 0,035 |
| Manganese (Mn) |
≤ 2,00 |
| Silicio (Si) |
≤ 1,00 |
| Fosforo (P) |
≤ 0,045 |
| Zolfo (S) |
≤ 0,030 |
| Cromo (Cr) |
16.0–18.0 |
| Nichel (Ni) |
10.0–15.0 |
| Molibdeno (Mo) |
2.0–3.0 |
| Ferro (Fe) |
Bilancia |
Questi limiti sono coerenti con i requisiti del grado ASTM A269 TP316L. Per tubi di piccolo diametro o a pareti leggere che richiedono molti passaggi di trafilatura, ASTM A269 include una fornitura specifica di carbonio.
ILContenuto di molibdeno del 2–3%.è una caratteristica importante di TP316L perché migliora la resistenza alla corrosione localizzata in molti ambienti contenenti cloruri.
Proprietà meccaniche
I tipici requisiti meccanici minimi per i tubi ASTM A269 TP316L includono:
| Proprietà |
Requisito minimo/massimo |
| Resistenza alla trazione |
≥ 485MPa |
| Limite di snervamento, compensazione dello 0,2%. |
≥ 170MPa |
| Allungamento |
≥ 35% |
| Durezza |
≤ 90 HRB / circa 192 HBW |
Il grado TP316L a basso contenuto di carbonio offre buone caratteristiche di duttilità e formabilità pur mantenendo la resistenza alla corrosione prevista dalla famiglia di acciai inossidabili 316.
Processo di produzione
Il nostro tipico percorso di produzione dei tubi ondulati per condensatori TP316L comprende:
Selezione della materia prima → Formatura del tubo → Saldatura/lavorazione senza giunture → Trattamento termico → Trattamento superficiale → Formatura dell'ondulazione → Dimensionamento → Taglio → Ispezione → Pulizia → Imballaggio
Per i tubi saldati, il cordone di saldatura viene attentamente controllato prima che il tubo subisca le successive operazioni di formatura e ondulazione.
Il processo di ondulazione è controllato per mantenere costante:
- Passo dell'ondulazione
- Profondità dell'ondulazione
- Diametro del tubo
- Integrità del muro
- Rettilineità
- Qualità della superficie
Il trattamento termico di solubilizzazione viene utilizzato per ottenere le condizioni metallurgiche richieste e la resistenza alla corrosione del tubo di acciaio inossidabile.
Test e ispezione
Il controllo di qualità viene eseguito secondo ASTM A269 e le specifiche di acquisto applicabili.
1. Analisi chimica
L'identificazione positiva del materiale e l'analisi chimica verificano la composizione del TP316L, tra cui:
Con la spedizione può essere fornito un certificato di collaudo della fabbrica.
2. Prova di trazione
La prova di trazione verifica:
- Resistenza alla trazione
- Forza di rendimento
- Allungamento
I requisiti meccanici vengono controllati rispetto ai requisiti di grado ASTM A269 applicabili.
3. Prova di durezza
Il test di durezza conferma che il tubo finito rimane entro il limite di durezza specificato.
4. Prova idrostatica
È possibile eseguire test idrostatici per verificare l'integrità della pressione e rilevare perdite.
ASTM A269 richiede che ciascun tubo sia sottoposto a un test elettrico non distruttivo o a un test idrostatico, soggetto ai requisiti applicabili e alle condizioni di ordinazione.
5. Correnti parassite/Test elettromagnetici
L'esame con correnti parassite può essere utilizzato come metodo non distruttivo per rilevare discontinuità nei tubi di acciaio inossidabile. ASTM E426 fornisce pratiche per l'esame elettromagnetico di prodotti tubolari saldati e senza saldatura realizzati in acciai inossidabili austenitici e leghe simili.
6. Prova di appiattimento
Per i tubi saldati applicabili, è possibile utilizzare l'ispezione di appiattimento/appiattimento inverso per valutare l'integrità del tubo e della saldatura.
7. Prova di svasatura
Ove applicabile, il test di svasatura valuta la duttilità e la qualità di formatura del tubo.
8. Controllo dimensionale
Per ogni lotto di produzione è possibile verificare:
- Diametro esterno
- Spessore della parete
- Passo dell'ondulazione
- Profondità dell'ondulazione
- Lunghezza
- Rettilineità
- Condizione finale
9. Ispezione visiva
La superficie del tubo viene ispezionata per:
- Crepe
- Graffi
- Pozzi
- Difetti superficiali
- Danni all'ondulazione
- Anomalie di saldatura
10. Ispezione PMI
L'identificazione positiva del materiale può essere fornita per progetti che richiedono un'ulteriore verifica del materiale TP316L.
Finitura superficiale
Le condizioni della superficie disponibili possono includere:
- Ricotto e marinato
- Ricotto brillante
- Lucidato meccanicamente
- Elettrolucidato
- Finitura superficiale personalizzata
Per applicazioni di processo e condensatori, è necessario selezionare la condizione superficiale appropriata in base al fluido, al metodo di pulizia, alla tendenza alle incrostazioni e ai requisiti di igiene.
Vantaggi dei tubi corrugati ASTM A269 TP316L
Trasferimento di calore migliorato
La geometria ondulata favorisce la turbolenza e la miscelazione dei fluidi, che possono migliorare le prestazioni di trasferimento del calore.
Resistenza alla corrosione
Il TP316L offre una migliore resistenza a molti ambienti corrosivi rispetto al tradizionale acciaio inossidabile 304/304L.
Grado a basso tenore di carbonio
Il basso contenuto di carbonio aiuta a ridurre il rischio di sensibilizzazione e di corrosione intergranulare associata dopo la saldatura o l'esposizione termica.
Design compatto dello scambiatore di calore
Un migliore trasferimento di calore può potenzialmente consentire ai progettisti di ottenere il servizio termico richiesto con una superficie di trasferimento di calore più compatta.
Buona formabilità
TP316L offre una buona duttilità, rendendolo adatto ai processi di formatura e ondulazione dei tubi.
Costruzione personalizzabile
Le dimensioni del tubo e i parametri di ondulazione possono essere realizzati in base ai requisiti di progettazione del condensatore.
Perché scegliere i nostri tubi corrugati ASTM A269 TP316L?
Produciamo tubi corrugati per il trasferimento di calore con particolare attenzioneconsistenza dimensionale, integrità del tubo, resistenza alla corrosione e prestazioni affidabili di trasferimento del calore.
La nostra capacità produttiva supporta soluzioni personalizzate:
- Diametro del tubo
- Spessore della parete
- Passo dell'ondulazione
- Profondità dell'ondulazione
- Lunghezza del tubo
- Finitura superficiale
- Fine della preparazione
- Requisiti di prova
- Certificazione dei materiali
Per i produttori di condensatori e gli appaltatori EPC, possiamo produrre tubi in base ai disegni del cliente, alle specifiche tecniche e ai requisiti ASTM applicabili.
Industrie tipiche:lavorazione chimica, petrolchimica, petrolio e gas, refrigerazione, HVAC, ingegneria navale, trattamento delle acque, desalinizzazione, trasformazione alimentare, lavorazione farmaceutica e recupero del calore industriale.
Riepilogo del prodotto
Tubi corrugati per condensatori – ASTM A269 TP316Lfornire una combinazione dicaratteristiche migliorate di trasferimento del calore, resistenza alla corrosione, struttura in acciaio inossidabile a basso tenore di carbonio e geometria ondulata personalizzabile.
Sono particolarmente adatti per applicazioni di condensatori e scambiatori di calore in cui i tubi lisci convenzionali potrebbero non fornire l'equilibrio desiderato tra prestazioni termiche, compattezza dell'apparecchiatura e resistenza alla corrosione.
Per applicazioni impegnative, le dimensioni del tubo e la geometria della corrugazione devono essere selezionate in base al progetto termico e meccanico completo piuttosto che in base alle sole dimensioni del tubo.
