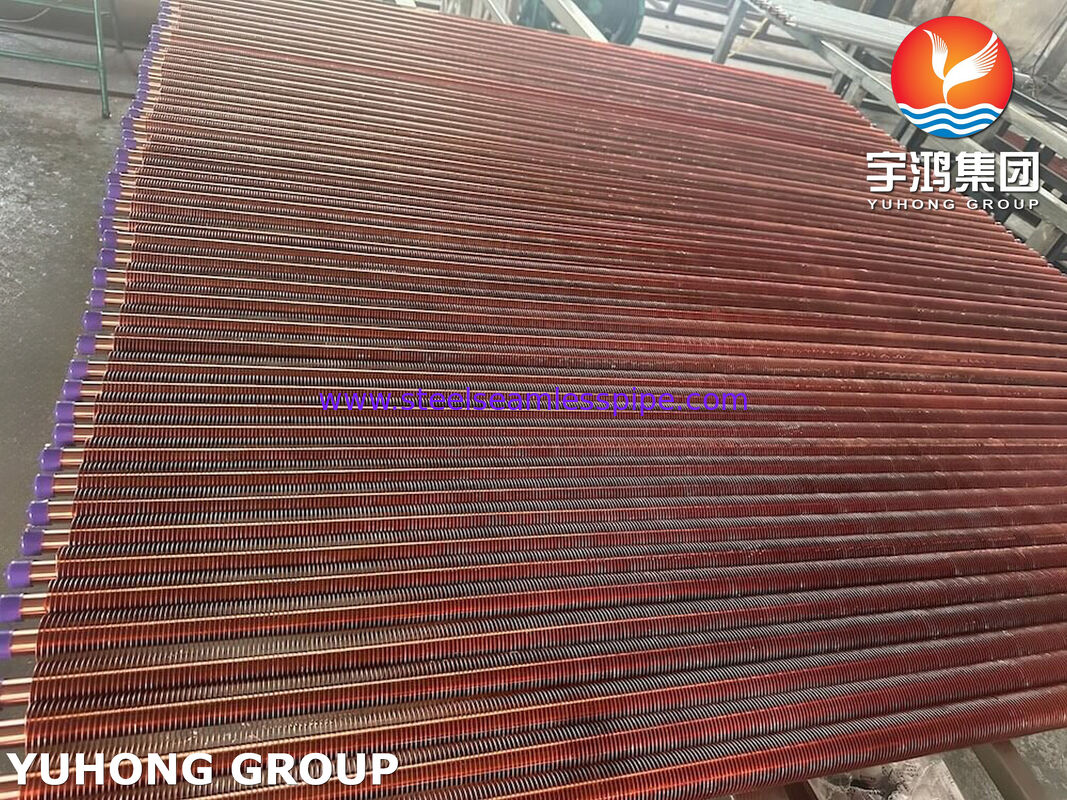

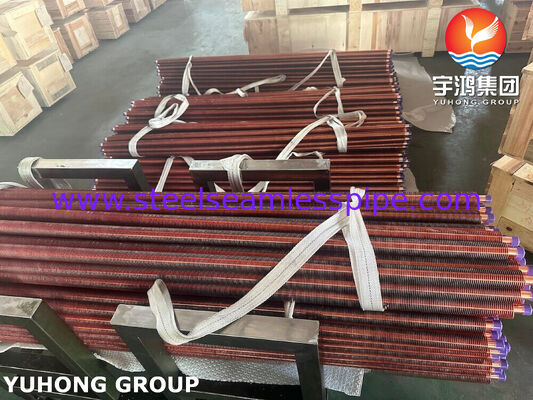

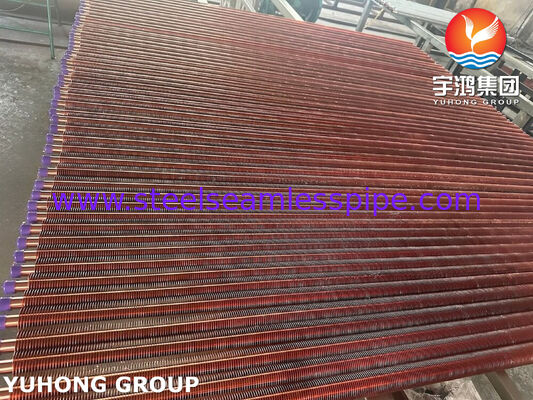

Tubi alettati estrusi ASTM B111 C68700 per scambiatori di calore

I tubi alettati estrusi realizzati in ottone alluminio ASTM B111 C68700 sono progettati per apparecchiature di scambio termico che richiedono un tubo in lega di rame con buona conducibilità termica, resistenza meccanica e resistenza alla corrosione in ambienti di servizio idrico opportunamente selezionati.

Il C68700, noto anche come ottone alluminio, è una lega rame-zinco contenente alluminio e una quantità controllata di arsenico. È comunemente utilizzato nei tubi per condensatori e scambiatori di calore. L'ASTM B111/B111M copre i tubi senza saldatura in rame e leghe di rame per condensatori, evaporatori e scambiatori di calore, incluso l'UNS C68700.

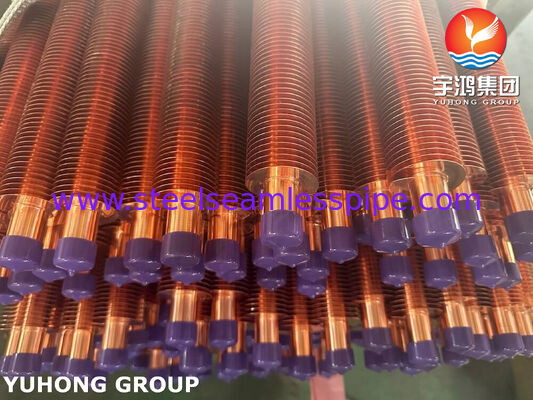

In un assemblaggio di tubi alettati estrusi, un manicotto esterno alettato viene espanso meccanicamente sul tubo base per creare uno stretto contatto tra i due componenti. Le alette aumentano l'area di scambio termico esterna, migliorando lo scambio termico con l'aria circostante o un altro fluido, a seconda del design dell'apparecchiatura.

Chiarimento delle specifiche: L'ASTM B111 si applica al tubo base C68700. Il materiale delle alette, il processo di estrusione o espansione, la geometria delle alette e le tolleranze dell'assemblaggio finito devono essere specificati separatamente. Se il prodotto inteso utilizza un tubo base C68700 con un manicotto alettato estruso in alluminio, deve essere identificato anche il grado della lega di alluminio.

• Superficie di scambio termico migliorata: Le alette estruse aumentano l'area superficiale esterna disponibile per lo scambio termico.

• Tubo base in lega di rame: Il C68700 offre una combinazione utile di resistenza e resistenza alla corrosione per adeguati servizi di condensatori e scambiatori di calore.

• Contatto meccanico aletta-tubo: Un accoppiamento a interferenza correttamente fabbricato aiuta a supportare il contatto termico tra il tubo base e il manicotto alettato.

• Configurazioni specifiche per l'applicazione: Dimensioni del tubo, altezza, passo e lunghezza delle alette possono essere personalizzati secondo disegni approvati.

• Tracciabilità del materiale: Certificati del tubo base e documentazione di ispezione possono essere forniti in base ai requisiti del progetto.

Di seguito sono riportate dimensioni commerciali rappresentative per tubi alettati estrusi. Le dimensioni finali dipendono dal design dello scambiatore di calore, dal duty di scambio termico richiesto, dal materiale delle alette e dai disegni del cliente.

Importante: Queste sono gamme di produzione indicative, non requisiti dimensionali imposti dall'ASTM B111. Lo standard copre tubi senza saldatura in rame e leghe di rame fino a 80 mm di diametro, mentre i limiti dimensionali effettivi e le tolleranze devono essere verificati rispetto alla forma del prodotto selezionata e all'edizione applicabile dello standard.

Per selezionare la configurazione appropriata, specificare:

• Diametro esterno e spessore della parete del tubo base.

• Lunghezza totale del tubo e lunghezza alettata.

• Lega delle alette, altezza, spessore e passo delle alette.

• Criteri di contatto o incollaggio aletta-tubo richiesti.

• Temperatura operativa, pressione, composizione del fluido e mezzo di raffreddamento.

• Test di ispezione richiesti, certificati dei materiali e quantità.

Il C68700 è una lega di ottone alluminio. Il rame costituisce il componente principale, lo zinco ne costituisce il resto, e l'alluminio e l'arsenico sono importanti aggiunte di lega. La composizione supporta la resistenza e la resistenza alla corrosione della lega in ambienti di scambiatori di calore idonei.

Questi limiti descrivono la lega base C68700. Il manicotto alettato estruso può utilizzare una lega diversa e deve avere la propria specifica del materiale e certificazione. Il certificato del materiale e l'edizione applicabile dell'ASTM B111/B111M dovrebbero governare l'accettazione.

Le proprietà meccaniche dipendono dal trattamento del tubo, dalla condizione di produzione e dai requisiti del prodotto applicabili. I valori sottostanti sono indicativi di tubi C68700 ricotti; la specifica di acquisto e l'edizione applicabile dell'ASTM B111/B111M dovrebbero determinare i limiti di accettazione finali.

*Valori indicativi riportati per tubi C68700 ricotti; confermare i requisiti specifici del trattamento applicabile prima di pubblicarli come valori di accettazione garantiti.

Il trattamento del tubo è importante perché le condizioni ricotte, trafilate leggermente e trafilate a freddo possono avere diversa resistenza e duttilità. L'assemblaggio alettato completato deve inoltre soddisfare le tolleranze dimensionali specificate e i requisiti di contatto aletta-tubo.

L'assicurazione qualità dovrebbe verificare sia il tubo base C68700 che l'assemblaggio finito di tubi alettati estrusi. Il piano di ispezione dovrebbe distinguere i test richiesti dall'ASTM B111/B111M da controlli aggiuntivi specificati per il prodotto alettato.

L'ASTM B111/B111M include requisiti per test meccanici ed di espansione applicabili, test di stress residuo e test di pressione o non distruttivi specificati. Non tutti i test elencati si applicano necessariamente a ogni ordine; l'edizione applicabile dello standard e i requisiti di acquisto determinano l'ambito dei test.

A seconda dei requisiti del progetto, possono essere forniti i seguenti documenti:

• Certificato di prova del materiale per il tubo base C68700.

• Rapporti di composizione chimica e prove meccaniche.

• Registri di ispezione dimensionale.

• Registri di test a correnti indotte, idrostatici o altri test richiesti.

• Certificazione del materiale delle alette e rapporti di ispezione del prodotto finito.

• Tracciabilità del numero di lotto e registri di ispezione dell'imballaggio.

• Rapporti di ispezione di terze parti ove richiesto contrattualmente.

Il C68700 è principalmente una lega per tubi per condensatori e scambiatori di calore. La sua idoneità per una particolare applicazione di tubi alettati estrusi dipende dalla chimica del fluido, dalla temperatura, dalla pressione e dal materiale delle alette.

• Condensatori ed evaporatori: Per servizi di scambio termico compatibili che richiedono tubi in lega di rame.

• Scambiatori di calore industriali: Per selezionate applicazioni di riscaldamento e raffreddamento di processo.

• Apparecchiature di scambio termico raffreddate ad acqua: Dove la chimica dell'acqua e le condizioni operative sono adatte all'ottone alluminio.

• Assemblaggi di tubi alettati specializzati: Dove il design termico beneficia di una maggiore area superficiale esterna e la combinazione tubo-aletta è ingegnerizzata per il servizio.

Per acqua di mare o altri mezzi di raffreddamento aggressivi, confermare l'idoneità alla corrosione con il progettista dell'apparecchiatura. Il C68700 non deve essere considerato adatto a tutte le chimiche dell'acqua o ambienti operativi.

I nostri tubi alettati estrusi possono essere realizzati secondo disegni del cliente e requisiti specifici del progetto, con attenzione alla tracciabilità della lega, alla coerenza dimensionale e alla qualità del prodotto finito.

• Lega base specificata: Ottone alluminio C68700 prodotto secondo i requisiti ASTM B111 concordati.

• Geometria delle alette personalizzata: Altezza, passo, spessore e lunghezza alettata delle alette adattati al design termico.

• Assemblaggio controllato: Contatto aletta-tubo e qualità dimensionale verificati rispetto al piano di ispezione concordato.

• Documentazione di qualità: Certificati dei materiali e rapporti di ispezione disponibili secondo i requisiti contrattuali.

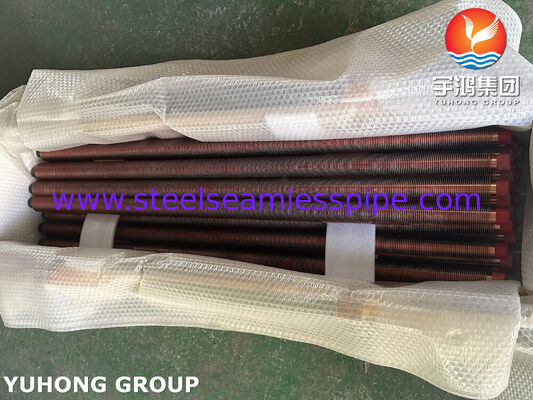

• Fornitura orientata al progetto: Lunghezze personalizzate, preparazioni delle estremità, imballaggio e documentazione per progetti di scambiatori di calore industriali.
