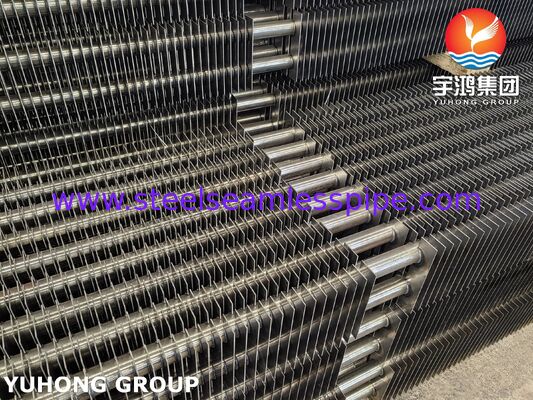

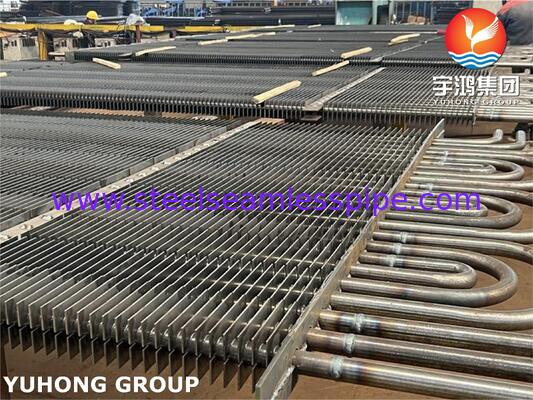

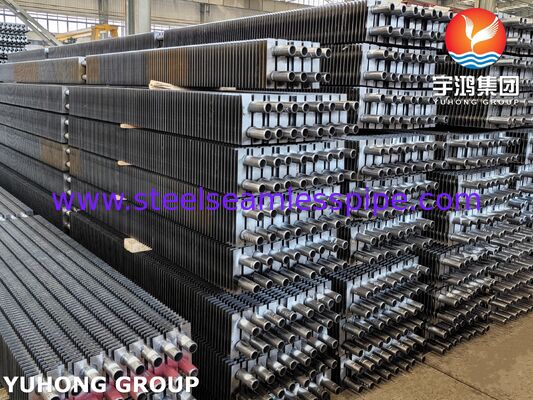

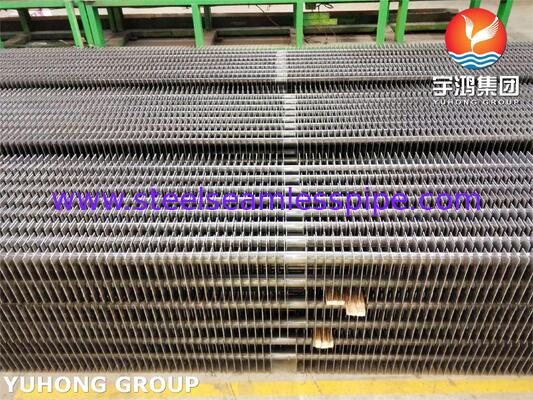

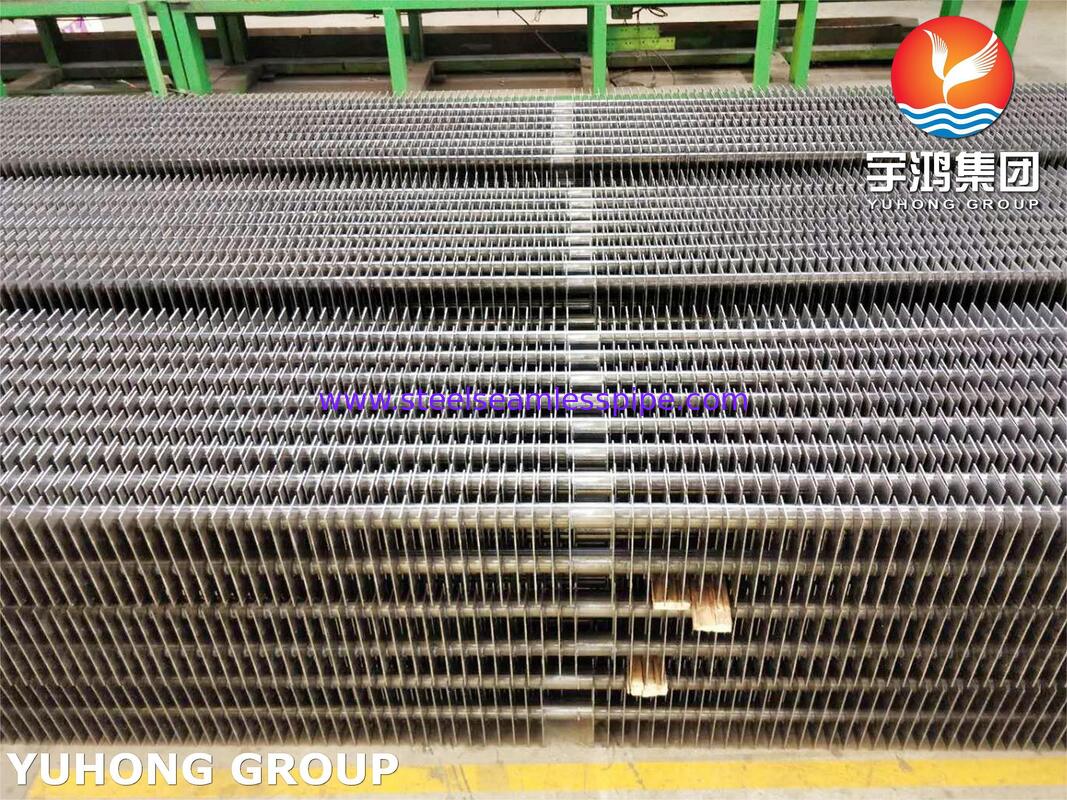

Tubi alettati saldati ad alta frequenza per surriscaldatori - ASTM A192

I tubi alettati saldati ad alta frequenza per surriscaldatori sono componenti ingegnerizzati per lo scambio termico, progettati per migliorare l'efficienza termica in caldaie industriali, centrali elettriche, unità di recupero del calore di scarto e sistemi di generazione di vapore. Prodotti con un tubo base in acciaio al carbonio ASTM A192 e alette saldate ad alta frequenza, questi prodotti aumentano l'area effettiva di scambio termico, aiutando le apparecchiature a recuperare più calore dai gas di combustione caldi e a trasferirlo all'acqua o al vapore della caldaia.

I nostri tubi alettati saldati ad alta frequenza combinano un tubo in acciaio al carbonio resistente alla pressione con alette saldamente fissate per fornire un efficiente scambio termico, una costruzione affidabile e opzioni di configurazione flessibili per applicazioni termiche esigenti. Le dimensioni del tubo, la geometria delle alette e le specifiche dei materiali possono essere personalizzate per soddisfare i requisiti del progetto e le condizioni di progettazione delle apparecchiature.

Nota importante sul materiale: ASTM A192/A192M copre tubi senza saldatura in acciaio al carbonio per caldaie e surriscaldatori per servizio ad alta pressione. Lo standard non definisce di per sé il processo completo di saldatura ad alta frequenza delle alette, pertanto l'assemblaggio finito del tubo alettato deve essere specificato con requisiti separati per il materiale delle alette, l'integrità della saldatura, le tolleranze dimensionali e l'ispezione.

• Prestazioni di scambio termico migliorate: le alette espandono l'area di scambio termico esterna, supportando un recupero di calore più efficace dai gas di combustione.

• Attacco alettato saldato ad alta frequenza: il processo di saldatura crea una connessione continua e sicura tra la striscia di alette e il tubo base quando viene prodotto secondo procedure qualificate.

• Tubo di pressione in acciaio al carbonio: il materiale ASTM A192 è adatto per le condizioni di servizio specificate di caldaie e surriscaldatori quando si rispettano i limiti di progettazione.

• Geometria delle alette personalizzabile: l'altezza, lo spessore, il passo e la configurazione delle alette possono essere selezionati per bilanciare le prestazioni di scambio termico, la caduta di pressione lato gas e la resistenza all'incrostazione.

• Opzioni di produzione flessibili: la lunghezza del tubo, la copertura delle alette, la preparazione delle estremità e le sezioni non alettate possono essere adattate al layout della caldaia.

• Produzione focalizzata sulla qualità: la tracciabilità dei materiali, l'ispezione dimensionale e test appropriati sull'integrità della saldatura contribuiscono a supportare una qualità di produzione costante.

Surriscaldatori per caldaie industriali

Utilizzati in configurazioni di caldaie adatte per migliorare lo scambio termico lato gas e supportare il controllo della temperatura del vapore.

Generazione di energia

Applicati nelle sezioni di recupero del calore delle caldaie dove la temperatura operativa, la pressione e l'ambiente corrosivo sono compatibili con l'acciaio al carbonio selezionato.

Sistemi di recupero del calore di scarto

Aiuta a recuperare energia termica utile dai gas di scarico industriali in apparecchiature di recupero del calore progettate in modo appropriato.

Di seguito sono riportati gli intervalli tipici di produzione commerciale per i tubi alettati saldati ad alta frequenza. Sono indicativi, non requisiti dimensionali imposti da ASTM A192. Le dimensioni finali devono essere concordate in base al progetto della caldaia, ai calcoli di scambio termico e alle specifiche del progetto.

Personalizzazione: altre dimensioni possono essere disponibili in base alla capacità produttiva. Si prega di confermare il diametro del tubo base, lo spessore della parete, il materiale delle alette, il passo delle alette, l'altezza delle alette, la lunghezza del tubo e il codice applicabile prima dell'ordine.

ASTM A192/A192M-24 specifica i seguenti limiti di composizione chimica per il tubo in acciaio al carbonio.

Questi limiti si applicano al materiale del tubo base ASTM A192, non automaticamente alla striscia di alette. Il materiale delle alette deve essere conforme alla propria classe specificata e ai requisiti di composizione chimica.

I requisiti meccanici tipici specificati per i tubi per caldaie in acciaio al carbonio ASTM A192 includono i seguenti:

Standard per tubi per caldaie in acciaio al carbonio senza saldatura

+1

Le proprietà meccaniche sono determinate per il tubo base in conformità con la specifica applicabile e le condizioni di prova. Non devono essere interpretate come proprietà garantite dell'intero assemblaggio alettato saldato. La saldatura delle alette e la zona termicamente alterata richiedono adeguati controlli di produzione e ispezione.

1. Preparazione del tubo base: approvvigionamento e verifica di tubi in acciaio al carbonio senza saldatura ASTM A192, inclusa l'identificazione del materiale, le dimensioni e la tracciabilità.

2. Preparazione della superficie: pulire le superfici di contatto del tubo e delle alette per supportare una saldatura costante.

3. Formatura delle alette: preparare la striscia di alette specificata e controllarne lo spessore, l'altezza, il passo e il profilo.

4. Saldatura ad alta frequenza: saldare continuamente l'aletta lungo il tubo utilizzando una procedura qualificata con parametri di saldatura controllati.

5. Correzione dimensionale: controllare l'allineamento delle alette, l'uniformità del passo, la rettilineità del tubo e le dimensioni delle estremità.

6. Finitura: rimuovere le proiezioni di saldatura inaccettabili o i difetti superficiali utilizzando metodi approvati, senza compromettere la saldatura o la parete del tubo.

7. Ispezione finale: verificare il prodotto finito rispetto alla specifica di acquisto e al piano di ispezione applicabile.

Un piano di garanzia della qualità per i tubi alettati saldati ad alta frequenza per surriscaldatori può includere:

Nota sulla qualità: ASTM A192 include requisiti per test specificati sui tubi, inclusi schiacciamento, svasatura, durezza e test idrostatici, soggetti all'edizione applicabile e ai requisiti di ordinazione. I precisi criteri di ispezione e accettazione per la saldatura delle alette ad alta frequenza devono essere definiti separatamente.

• Area di scambio termico effettiva aumentata rispetto a un tubo nudo dello stesso diametro nominale.

• Potenziale di riduzione delle dimensioni dello scambiatore di calore o miglioramento del recupero di calore, soggetto a calcoli di scambio termico e caduta di pressione.

• Alette fissate meccanicamente progettate per un trasferimento di calore affidabile quando la qualità della saldatura è adeguatamente controllata.

• Configurazione flessibile per nuove installazioni di caldaie e fasci di scambio termico di ricambio.

• Tracciabilità dei materiali e documentazione di ispezione disponibili secondo i requisiti di acquisto concordati.

• Compatibilità con applicazioni di caldaie e surriscaldatori selezionate quando le condizioni di temperatura operativa, pressione, ossidazione e corrosione sono adatte all'acciaio al carbonio.

Per ottenere un preventivo per tubi alettati saldati ad alta frequenza per surriscaldatori, si prega di specificare:

• Standard del tubo base: ASTM A192/A192M

• Diametro esterno e spessore della parete del tubo base

• Materiale delle alette e profilo delle alette

• Altezza, spessore e passo delle alette

• Lunghezza e quantità del tubo

• Temperatura e pressione operative

• Codice ASME o altro codice di progetto applicabile

• Ispezione, collaudo e documentazione richiesti

• Requisiti di consegna e imballaggio
