ASME SA240 SS304 Piastra Tubiera Scambiatore di Calore Forata di Precisione CNC per Servizio Petrolchimico Resistente alla Corrosione

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	Foglio tubiero ASME SA240 SS304

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pz
Prezzo:	Negoziabile
Imballaggi particolari:	Custodia in compensato/custodia in ferro/borsa in tessuto
Tempi di consegna:	Dipende dalla quantità
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	800 tonnellate al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (350)

Tubo senza saldatura di acciaio inossidabile (347)

Tubo di acciaio inossidabile del duplex (137)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (173)

Tubo di pinna (752)

scambiatori di calore (43)

tubo dello scambiatore di calore (480)

Fusoli di tubi per scambiatori di calore (57)

Piastra tubiera dello scambiatore di calore (132)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (62)

Metropolitana saldata dell'acciaio inossidabile (136)

Tubo della lega di nichel (275)

Metropolitana della lega di nichel (110)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (226)

Metropolitana di titanio (22)

tubo temprato luminoso (166)

Metropolitana di caldaia (163)

montaggio d'acciaio (884)

Flangia d'acciaio (683)

Altri (412)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Evidenziare:

Piastra tubiera per scambiatore di calore ASME SA240

Piastra tubiera forata a CNC di precisione

Piastra tubiera SS304 resistente alla corrosione

Fogli di tubi per scambiatori di calore ASME SA240 SS304 per il settore petrolchimico e industriale generale

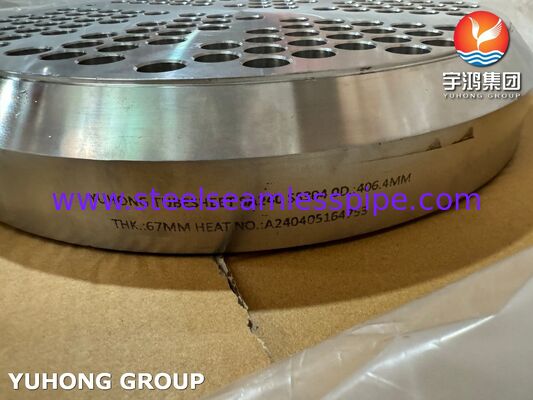

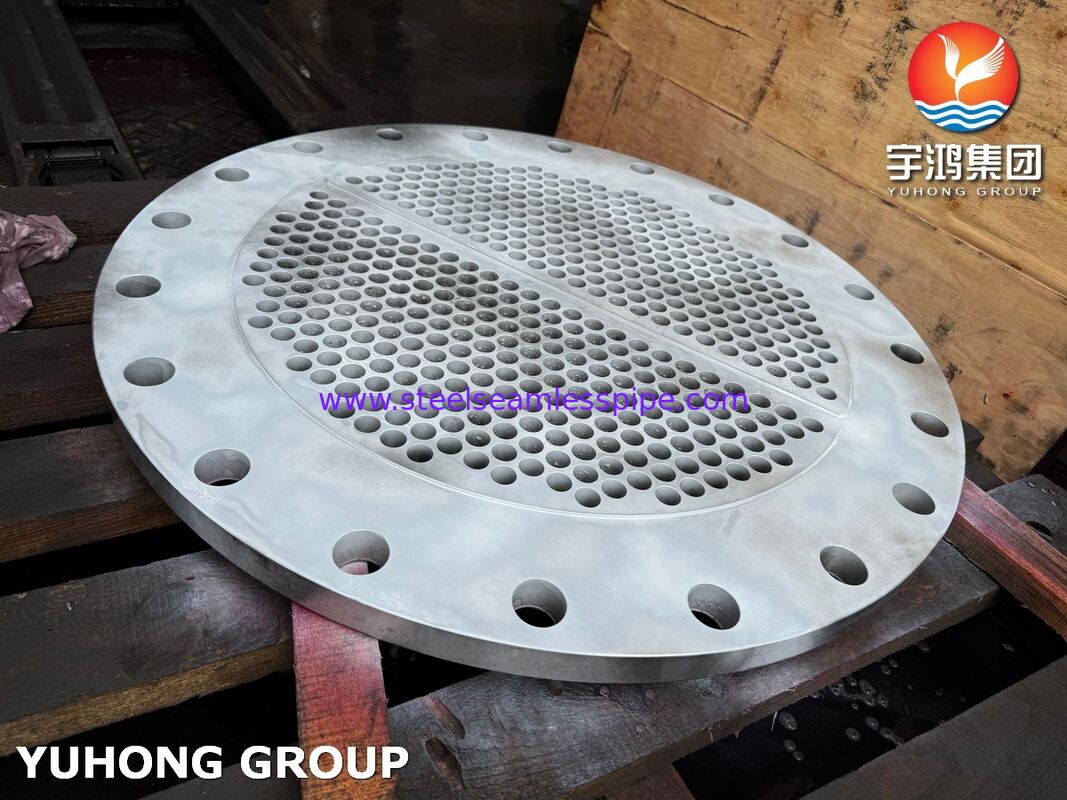

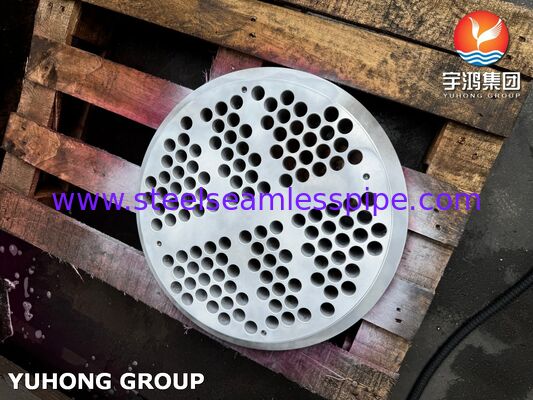

Visualizzazione del prodotto

Il foglio del tubo è una piastra circolare perforata che fissa e allinea il fascio del tubo mantenendo una barriera tenuta alla pressione tra i fluidi del lato del guscio e del lato del tubo.È il componente principale contenente pressione di uno scambiatore di calore a guscio e tubo.

Questo foglio di tubo è realizzato in acciaio inossidabile ASME SA240 Tipo 304 (UNS S30400) - il grado austenitico standard del settore che offre un equilibrio di resistenza alla corrosione, formabilità e saldabilità.Il materiale fornisce prestazioni affidabili a temperature di servizio fino a 465°C (870°F) in ambienti ossidanti.

FabbricazioneForatura CNC di precisione e lavorazione per disegni di layout TEMA forniti dal cliente (piano triangolare o quadrato), con scanalature di divisione di passaggio e facce di tenuta lavorate su specifica.

Specificità del materiale

Tutti i fogli di tubi sono prodotti in stretta conformità conASME SA240 / ASTM A240- non si applicano norme alternative.

Composizione chimica - ASME SA240 tipo 304

Fonte: ASME SA240 / ASTM A240
Elemento	Composizione (%)
Carbonio (C)	≤ 0.07
Manganese (Mn)	≤ 200
Fosforo (P)	≤ 0.045
Sulfuro (S)	≤ 0.030
Silicio (Si)	≤ 0.75
Cromo (Cr)	18.0 - 20.0
Nilo (Ni)	8.0 - 10.5
Acido nitrico (N)	≤ 0.10

Proprietà meccaniche (temperatura ambiente)

Fonte: ASME SA240 / ASTM A240
Immobili	Valore
Resistenza alla trazione	≥ 515 MPa (75.000 psi)
Forza del rendimento (0,2% di compensazione)	≥ 205 MPa (30.000 psi)
L'allungamento	≥ 40%
Durezza	≤ 92 HRB (≤ 201 HBW)

Capacità dimensionali

Fonte: norme ASME SA240 / TEMA
Parametro	Distanza / Tolleranza
Diametro esterno	Fabbricazione su misura, fino a 3000 mm+
Spessore	25 mm a 150 mm+ (disponibile su misura)
Tolleranza di diametro del foro del tubo	+0,05 / -0,00 mm (precisione CNC)
Pitch di buco	Per layout TEMA (tipicamente da 25,4 mm a 31,75 mm)
Scalature per foro	2 o 3 scanalature anulare di precisione

Requisiti di ispezione e prova

Tutti i fogli di tubi sono sottoposti a un esame completo non distruttivo (NDE) con una completa tracciabilità del materiale mantenuta tramite i rapporti di prova di mulino (MTR).

Metodo di prova	Scopo	Criteri di accettazione
Test di penetrazione (PT)	rileva discontinuità superficiali (fessure, porosità, giri)	ASME SA240 / specifica del cliente
Test a ultrasuoni (UT)	Rileva difetti sotterranei (inclusioni, laminazioni, vuoti)	ASME SA240 / specifica del cliente
PMI (identificazione positiva del materiale)	Verifica la composizione della lega tramite XRF	Per certificato di materiale

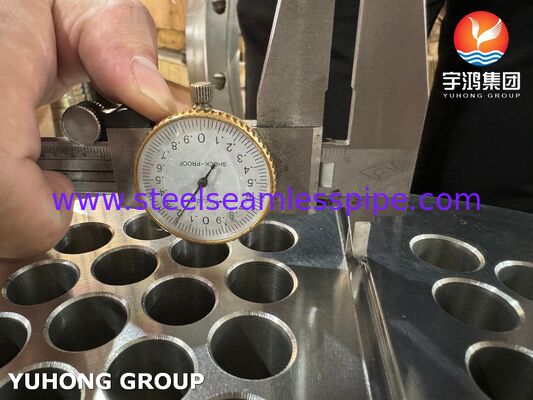

Ispezione dimensionale	Verifica diametro del foro, passo, profondità del solco, finitura superficiale, OD/spessore	Per layout TEMA + disegno del cliente
Ispezione visiva	Finitura superficiale, allineamento del solco della partizione di passaggio, condizione della superficie di sigillamento	Per i requisiti ASME + TEMA

La PT e la UT sono eseguite al 100% delle superfici critiche.

Scenari di applicazione

I fogli di tubi ASME SA240 SS304 sono specificati per i servizi di scambiatori di calore in cui i fluidi del lato del tubo o del guscio sono leggermente corrosivi e le concentrazioni di cloruro rimangono basse.

Industria primaria:

Petrochimica e raffinazione- Trasferimento di calore nei processi di raffinazione e chimici
Farmaci- scambiatori di calore sanitari per lavorazioni controllate
Alimenti e bevande- riscaldamento/raffreddamento di processo in cui sono richieste igiene e puliziabilità
Generazione di energia- riscaldatori di acqua di alimentazione a bassa pressione, raffreddatori di olio lubrificante
Climatizzazione e refrigerazione- barili frigoriferi, condensatori, gruppi di evaporatori
Industria generale- raffreddatori d'acqua, raffreddatori idraulici di olio, manipolazione non aggressiva dei fluidi

Limite di pressione di progetto:≤ 30 bar (~435 psi) per la costruzione di piastre laminate.

Vantaggi e personalizzazione

Vantaggi tecnici:

resistenza alla corrosione:Il contenuto di cromo del 18,0-20,0% e il contenuto di nichel dell'8,0-10,5% forniscono resistenza all'ossidazione e alla corrosione da esposizione atmosferica, acqua dolce, vapore e soluzioni chimiche lievi.
Accoppiamento di precisione:I fori per tubi perforati CNC con tolleranza di +0,05 / -0,00 mm impediscono le perdite di bypass e garantiscono un laminamento coerente dei tubi.
Integrità articolare:2 o 3 scanalature anulare di precisione per foro massimizzano la resistenza meccanica all'estrazione durante l'espansione del tubo idraulico.
Tracciabilità:Certificazione completa del materiale con MTR che verificano la conformità alla norma ASME SA240 per le proprietà chimiche e meccaniche.

Personalizzazione disponibile:

OD e spessore personalizzati per disegno
Disegni di fori di tubi: passo triangolare o quadrato per schema TEMA
Configurazioni di scanalatura personalizzate
Disegni di lamiere galleggianti o stazionarie
Piastra laminata (SA240) o opzioni di costruzione forgiate

FAQ - Domande tecniche

D: Qual è la differenza tra ASME SA240 e ASTM A240 per 304 fogli di tubi?

R: ASME SA240 è l'adozione del codice ASME per caldaie e recipienti a pressione di ASTM A240.Entrambi riferiscono le stesse proprietà del materiale per il tipo 304 (UNS S30400).

D: Quando devo specificare una lamina di piastra laminata rispetto a una lamina di tubo forgiata?

R: La piastra laminata (SA240) è adatta per spessori fino a circa 100 mm e pressioni fino a 30 bar, offrendo vantaggi di costo.Per lo spessore della parete pesante è richiesta una costruzione forgiata (ASTM A182 F304)., ad alta pressione e applicazioni di ciclo termico estremo.

D: Quale NDE è richiesto tipicamente per i fogli di tubi ASME SA240 304?

R: I requisiti standard includono la prova del penetrante (PT) per la rilevazione dei difetti superficiali e la prova degli ultrasuoni (UT) per la rilevazione dei difetti sotterranei.Controlli aggiuntivi (idrostatici), ecc.) possono essere specificati in base alle esigenze del cliente.
