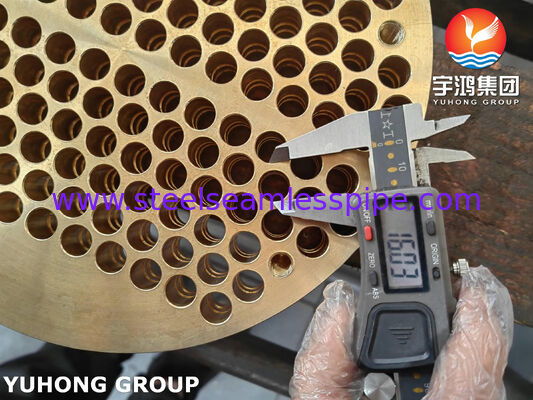

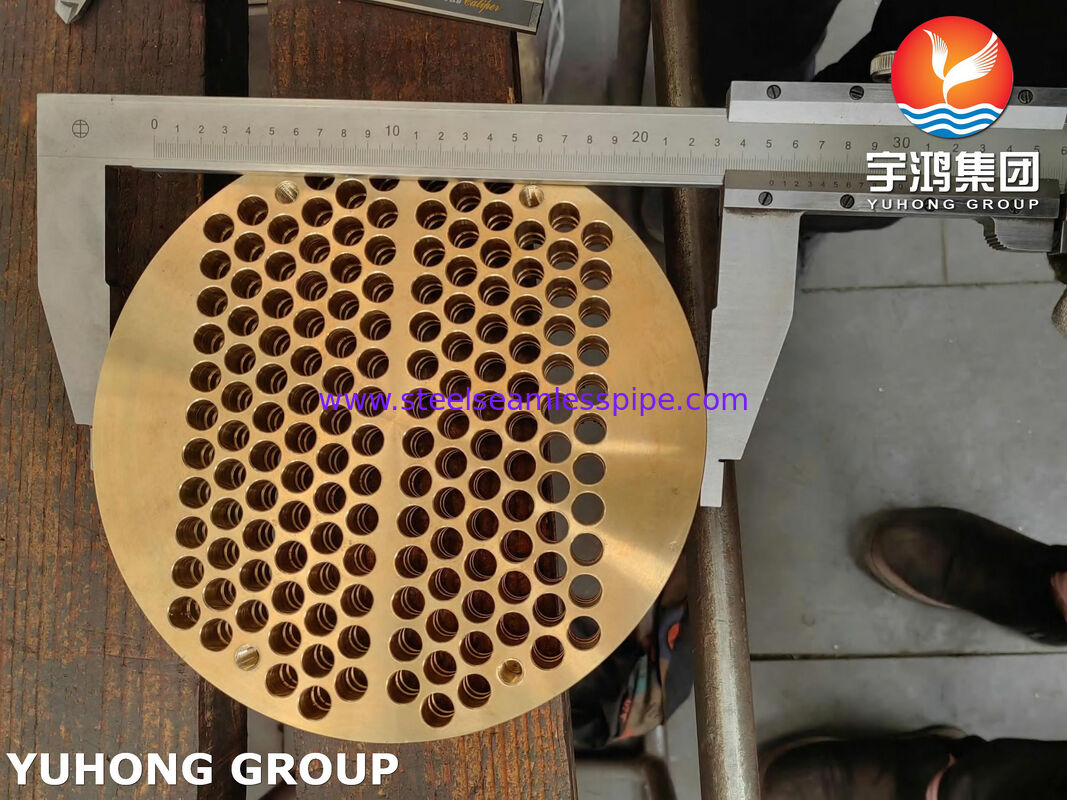

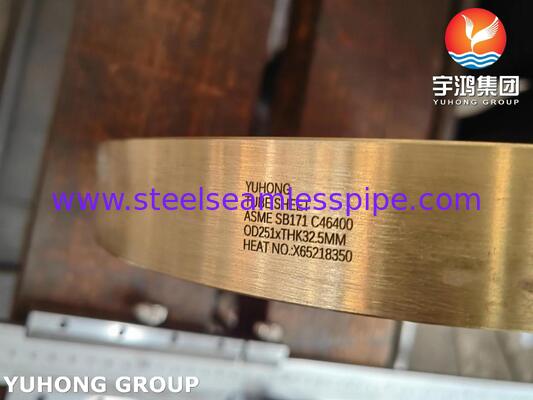

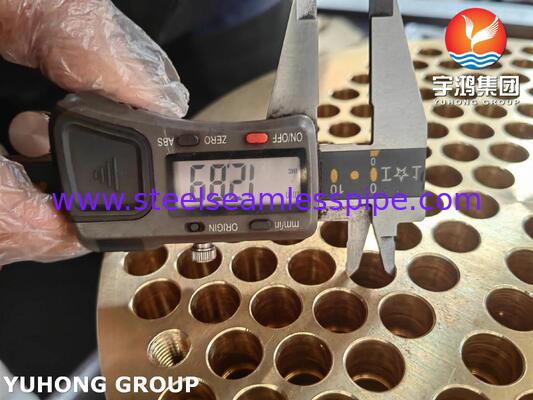

ASME SB171 C46400 Foglio di tubi in lega di rame per scambiatori di calore a conchiglia e tubi
ASME SB171 C46400 è un componente per scambiatori di calore in lega di rame fabbricato con materiale in lega di rame-zinco C46400.
Il foglio di tubo è installato tra il lato guscio e il lato tubo di uno scambiatore di calore guscio-tubo.
C46400 è comunemente conosciuto comeIn legnoPer le applicazioni degli scambiatori di calore, le dimensioni del foglio del tubo, la disposizione del foro del tubo, lo spessore,e la configurazione di connessione sono fabbricate secondo la progettazione dell'apparecchiatura e i disegni tecnici.
Materiale e standard
C46400 Lega di rame
Norma dei materiali:ASME SB171
Grado del materiale:C46400
S.N.U.:C46400
Tipo di materiale:Leghe di rame-zinco / ottone navale
Tipo di prodotto:Fogli di tubi per scambiatori di calore
ASME SB171 copre la piastra, la lamiera e i cerchi in lega di rame per recipienti a pressione, condensatori e scambiatori di calore.
Per un foglio di tubo fabbricato, il materiale C46400 viene lavorato nella geometria del foglio di tubo richiesta secondo il progetto dello scambiatore di calore.
C46400 Rame da marina
C46400 è una lega rame-zinco contenente rame e zinco come elementi di lega principale.
Il materiale è comunemente identificato comeIn legno.
Gli elementi di lega tipici sono:
- Copper (Cu)
- Zinc (Zn)
- Stagno (Sn)
- Piombo (Pb), se del caso, secondo i requisiti specifici del grado
La composizione chimica e le proprietà meccaniche devono essere conformi ai requisiti ASME SB171 applicabili per il C46400.
Progettazione di fogli di informazioni
Disposizione del foro del tubo
La lamina è lavorata con più fori di tubo secondo la disposizione del tubo dello scambiatore di calore.
Tra i parametri chiave figurano:
- Diametro del foro del tubo
- Peso del tubo
- Modello del tubo
- Numero di fori del tubo
- Tolleranza del foro del tubo
Tra i tipi comuni di apparecchiature per tubi figurano:
- Peso triangolare
- Piazza quadrata
- Piazza quadrata ruotata
La disposizione finale deve seguire il disegno tecnico dello scambiatore di calore.
Separazione del lato della conchiglia e del lato del tubo
Il foglio di tubo separa i canali di flusso del lato della conchiglia e del lato del tubo fornendo l'interfaccia strutturale per il fascio del tubo.
Connessione del tubo
A seconda della progettazione dello scambiatore di calore, i tubi possono essere collegati al foglio del tubo attraverso:
- Espansione del tubo
- Saldatura di sigilli
- Saldatura a resistenza
- Espansione + saldatura della guarnizione
Il metodo di connessione deve essere determinato in base al progetto dell'apparecchiatura e alle specifiche del progetto.
Processo di produzione
C46400 Preparazione del materiale
Il materiale in lega di rame C46400 è fornito secondo i requisiti applicabili ASME SB171.
Taglio di piastre o di cerchi
La materia prima viene tagliata fino alle dimensioni necessarie del foglio di tubo.
Macchine per la lavorazione CNC
La lamina è lavorata secondo disegni di ingegneria.
La lavorazione può comprendere:
- Macchine per la lavorazione del diametro esterno
- Macchine per la lavorazione dello spessore
- Perforazione di fori per tubi
- Perforazione di buchi a bullone
- Fabbricazione a scanalatura
- Affrontare
Perforazione di fori per tubi
I fori dei tubi sono lavorati secondo le specifiche:
- Diametro esterno del tubo
- Peso del tubo
- Tolleranza di buco
- Disposizione del tubo
Ispezione finale
I fogli di tubi finiti vengono ispezionati per la precisione dimensionale, la condizione della superficie, la posizione del foro del tubo e altri requisiti del progetto.
Specificativi del prodotto
| Articolo |
Specificità |
| Nome del prodotto |
ASME SB171 C46400 Fogli di tubi |
| Norma relativa ai materiali |
ASME SB171 |
| Grado del materiale |
C46400 |
| Unione delle Nazioni |
C46400 |
| Tipo di materiale |
Leghe di rame-zinco / ottone navale |
| Tipo di prodotto |
Fogli di tubi per scambiatori di calore |
| Produzione |
Taglio, lavorazione CNC e perforazione |
| Applicazione |
Scambiatore di calore, condensatore |
Dimensioni disponibili
Le dimensioni del foglio di tubo sono normalmente personalizzate in base ai disegni dello scambiatore di calore.
| Parametro |
Specificità |
| Diametro esterno |
Personalizzato |
| Spessore |
Personalizzato |
| Diametro del foro del tubo |
Secondo Tube OD |
| Peso del tubo |
Personalizzato |
| Modello di buco del tubo |
Triangolare / Quadrato / Personalizzato |
| Numero di fori del tubo |
Secondo il disegno |
| Fori di bullone |
Personalizzato |
| Fabbricazione a partire da: |
Personalizzato |
Applicazioni
Scambiatore di calore a conchiglia e tubo
I fogli di tubi ASME SB171 C46400 possono essere utilizzati come componenti strutturali in gruppi di scambiatori di calore a guscio e a tubo.
Le applicazioni comprendono:
- scambiatori di calore di processo
- Intercambiatori di calore industriali
- Condensatori
- Frigoriferi
- Attrezzature di processo termico
Apparecchiature di condensatore
Le lamiere di tubo C46400 possono essere fabbricate per gruppi di condensatori in base al materiale del tubo specificato e all'ambiente di funzionamento.
Attrezzature marine e industriali
C46400 Brass navale è anche associato alle attrezzature marine e industriali in cui la specificata lega di rame è adatta alle condizioni di progettazione.
Controllo e ispezione della qualità
Ispezione dei materiali
L'ispezione può comprendere:
- Verifica della composizione chimica
- Prova delle proprietà meccaniche
- Revisione del certificato di materiale
Ispezione dimensionale
Le principali dimensioni comprendono:
- Diametro esterno
- Spessore
- Diametro del foro del tubo
- Peso del tubo
- Posizione del foro
- Dimensioni del foro del bullone
- Piatto
Ispezione di superficie
L'ispezione può riguardare:
- Superficie lavorata
- Superficie del foro del tubo
- Condizione del bordo
- Dimensioni della scanalatura
