SA266 Gr.2 Tubo forzato in acciaio al carbonio per scambiatori di calore a conchiglia e tubi
ASME SA266 Gr.2 Tubo forgato in acciaio al carbonio per scambiatori di calore a conchiglia e tubi
Visualizzazione del prodotto

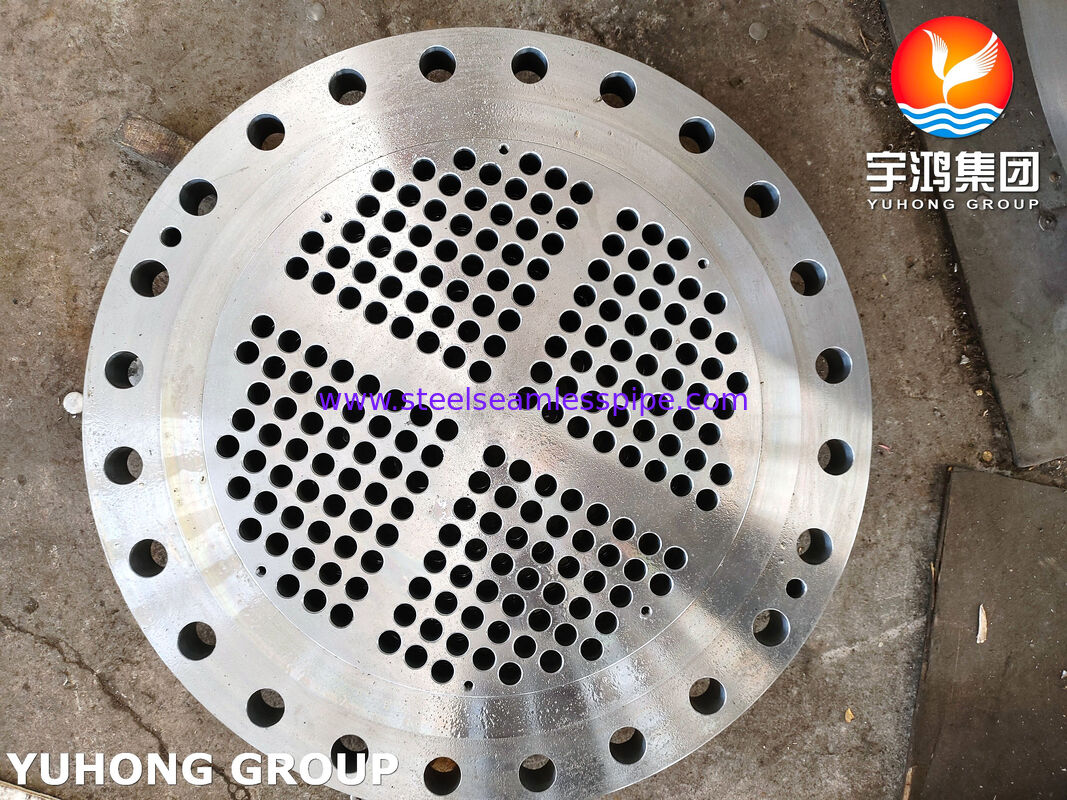

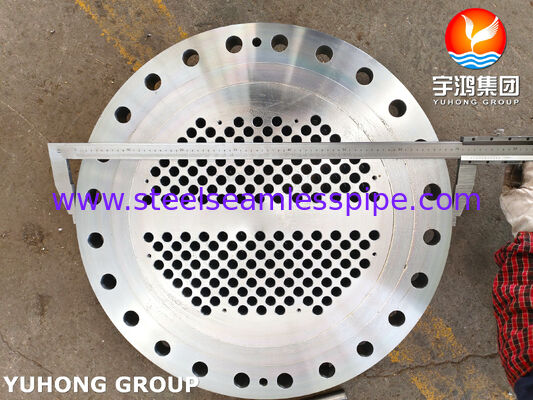

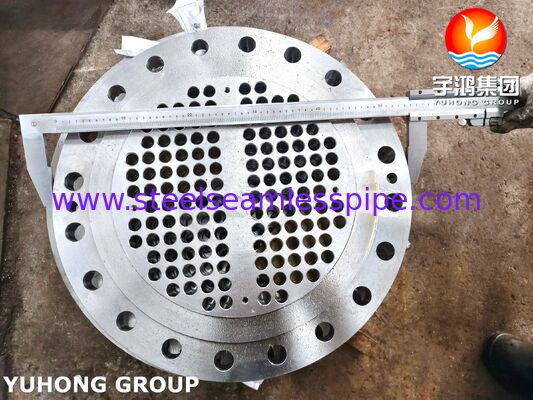

SA266 Gr.2 Tubesheet è un componente forgiato in acciaio al carbonio progettato per applicazioni a pressione negli scambiatori di calore, condensatori, caldaie e attrezzature di processo connesse.
Fabbricato in conformitàASME SA266 Gr.2, il foglio di tubo è prodotto in acciaio al carbonio forgiato e lavorato con fori di tubo di precisione, partizioni di passaggio e superfici di tenuta in base ai disegni dell'attrezzatura.
SA266/A266M riguarda le forge in acciaio al carbonio perCaldaie, recipienti a pressione e attrezzature associate, con requisiti relativi alla composizione chimica, alle proprietà meccaniche e alle condizioni di trattamento termico applicabili.
Il prodotto può essere fornito comefogli di tubi fissi, fogli di tubi a testa galleggiante o altre configurazioni specifiche del progetto, a seconda del progetto dello scambiatore di calore.
Specifiche tecniche
| Articolo |
Specificità |
| Nome del prodotto |
SA266 Gr.2 Fabbricazione dei tubi |
| Grado del materiale |
SA266 Gr.2 |
| Tipo di materiale |
Forgiazione di acciaio al carbonio |
| Norme |
ASME SA266 / ASTM A266 |
| Forma del prodotto |
Fabbricazione a partire da materiali di calcare |
| Attrezzature |
Scambiatore di calore a conchiglia e tubo |
| Tipo di foglio |
Fissa / galleggiante / personalizzata |
| Diametro esterno |
Secondo il disegno |
| Spessore |
Secondo il disegno |
| Diametro del foro del tubo |
Secondo le specifiche dei tubi |
| Modello di buco del tubo |
Triangolare / Quadrato / Personalizzato |
| Percorso del foro del tubo |
Secondo il disegno |
| Quantità di buco del tubo |
Secondo il disegno |
| Passo di partizione |
Secondo Channel Design |
| Finitura del foro del tubo |
Perforazione / rifinitura / affilatura |
| Trattamento termico |
Annealed / Normalized / Normalized & Tempered (Annealed / Normalized / Normalized & Tempered) (Temperato / Normalizado / Normalizado e Temperato) |
| Ispezione |
Dimensione / Visuale / NDT |
| Certificazione |
EN 10204 3.1 / 3.2 |
Caratteristiche del materiale
SA266 Acciaio al carbonio di grado 2
Il SA266 Gr.2 appartiene ai tipi di acciaio al carbonio coperti dalla norma ASTM A266/A266M. La specifica comprende quattro tipi per applicazioni relative ai vasi a pressione.Classe 1, Classe 2, Classe 3 e Classe 4, sostituendo la precedente terminologia delle classi 1-4
Per l'applicazione di fogli di tubi, il materiale viene selezionato in base alla progettazione meccanica, alla pressione, alla temperatura, alla tolleranza di corrosione e alla compatibilità con il guscio, i tubi e i materiali del canale.
Costruzioni falsate
La costruzione forgiata fornisce una forma di partenza adatta per la lavorazione di una lastra di tubo spessa con un gran numero di fori di tubo posizionati con precisione.
I controlli tipici relativi alla forgiatura comprendono:
- Forgiazione di riduzione
- Trattamento termico
- Considerazione del flusso di grano
- Analisi chimica
- Prova meccanica
- Esame ad ultrasuoni
Fabbricazione di fogli di tubi
La lamina è lavorata in base al disegno dello scambiatore di calore piuttosto che basarsi solo sulle dimensioni standard della flange.
Tra le caratteristiche critiche dell'elaborazione figurano:
- Diametro del foro del tubo
- Percorso del foro del tubo
- Modello di buco del tubo
- Quantità di buco del tubo
- Tolleranza del foro del tubo
- Perpendicolarità del foro del tubo
- Passare le scanalature
- Superficie del sedile della guarnizione
- Diametro esterno
- Spessore totale
- Concentricità
La progettazione del foro del tubo può essere adattata all'OD del tubo selezionato, allo spessore della parete, al passo del tubo e alla configurazione dello scambiatore di calore.
Modelli di buchi nei tubi
Tra i tipi comuni di apparecchiatura a tubo-buco figurano:
- Peso triangolare- fornisce una disposizione di tubi compatta e può offrire un'elevata densità di superficie di trasferimento di calore quando le esigenze di pulizia lo consentono.
- Piazza quadrata- fornisce spazi più accessibili tra i tubi e può essere considerato quando è importante l'accesso alla pulizia meccanica o alla manutenzione.
- Peso quadrato ruotato- Può essere utilizzato per esigenze specifiche di flusso e layout.
Il disegno finale del foro del tubo deve sempre seguire la progettazione termica e meccanica dello scambiatore di calore.
Applicazioni tipiche
- Scambiatori di calore a conchiglia e tubi
- Scambiatori di calore di processo
- Scaldabagno
- Condensatori
- Frigoriferi ad olio
- Frigoriferi a gas
- Caldaie di ricottura
- Condensatori a vapore
- Apparecchiature per processi chimici
- Apparecchiature petrolchimiche
- Apparecchiature ausiliarie per caldaie
- Assemblaggi di vascelli a pressione
Configurazioni tipiche delle apparecchiature
- Scambiatori di calore a lamina di tubo fisso
- Scambiatori di calore a testa galleggiante
- Scambiatori di calore in tubi
- Caldaie a caldaia
- Condensatori a conchiglia e tubi
- Scambiatori di calore multipass
- scambiatori di calore ad alta pressione
Considerazioni per la progettazione dei fogli
Un tubo non è semplicemente una piastra di acciaio perforata, il suo spessore e la disposizione dei fori sono determinati dall'interazione traPressione laterale del tubo, pressione laterale del guscio, pressione differenziale, temperatura, carichi del tubo e requisiti di tenuta delle guarnizioni.
Gli input di progettazione importanti includono:
- Pressione di progettazione
- Temperatura di progetto
- Dose eccessiva di tubo
- Spessore della parete del tubo
- Materiale del tubo
- ID della conchiglia
- Conteggio dei tubi
- Peso del tubo
- Disposizione del pass
- Permesso di corrosione
- Pressione differenziale
- Configurazione della guarnizione
- Articulazione tubo-foglio
Connessione tubo-foglio
I fori dei tubi possono essere preparati per diversi metodi di fissaggio dei tubi, a seconda della progettazione dello scambiatore di calore:
- Articolo di tubo di espansione
- Articolo saldato a forza
- Articolo saldato a sigillo
- Articolo con saldatura a sigillo e di espansione
La finitura della superficie del foro del tubo e la configurazione delle scanalature possono essere fabbricate in base al disegno del cliente.
Processo di produzione
- Fusione dell'acciaio
- Forgiazione
- Trattamento termico
- Esame ad ultrasuoni
- Lavorazione grezza
- Fabbricazione del volto e dell'OD
- Perforazione di fori per tubi
- Rifinitura dei fori dei tubi
- Lavorazione di partizioni di passaggio
- Ispezione dimensionale
- NTD
- Ispezione finale della superficie

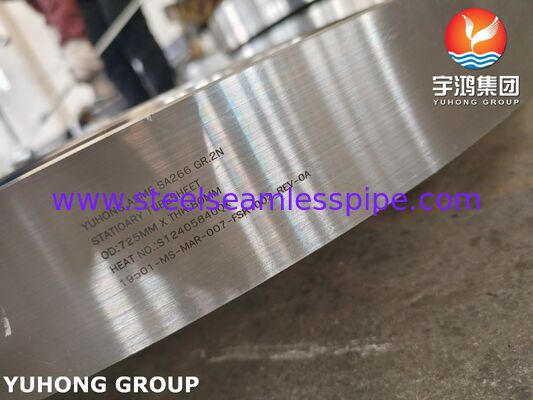

- Marcatura e imballaggio
Ispezione e collaudo
Le ispezioni disponibili possono includere:
- Analisi della composizione chimica
- Prova di trazione
- Prova di resistenza al rendimento
- Prova di allungamento
- Riduzione della superficie
- Prova di durezza
- Registro del trattamento termico
- Prova ad ultrasuoni
- Prova di particelle magnetiche
- Prova del penetrante liquido
- Ispezione dimensionale
- Ispezione dei fori dei tubi
- PMI se richiesto
- Ispezione visiva
I requisiti di ispezione aggiuntivi possono essere incorporati se specificati nell'ordine di acquisto o nelle specifiche del progetto.L'ASTM A266/A266M fornisce anche requisiti supplementari quando l'acquirente richiede prove o ispezioni supplementari..
