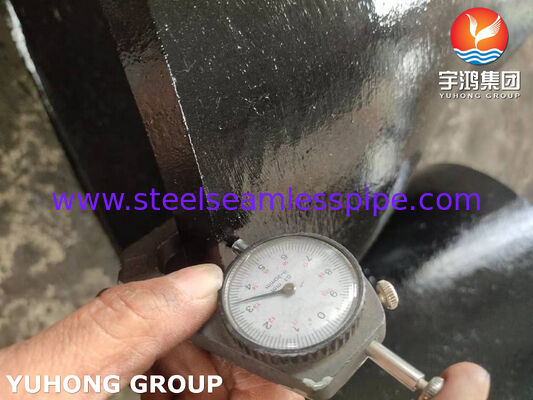

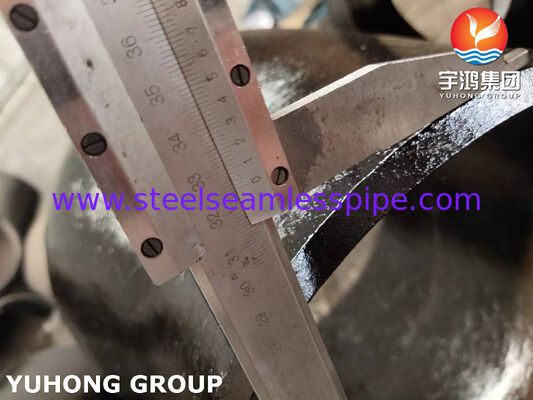

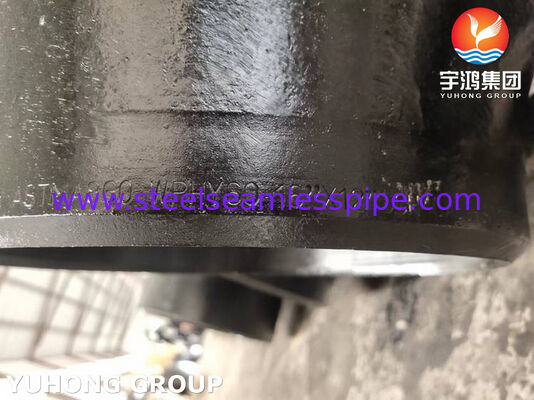

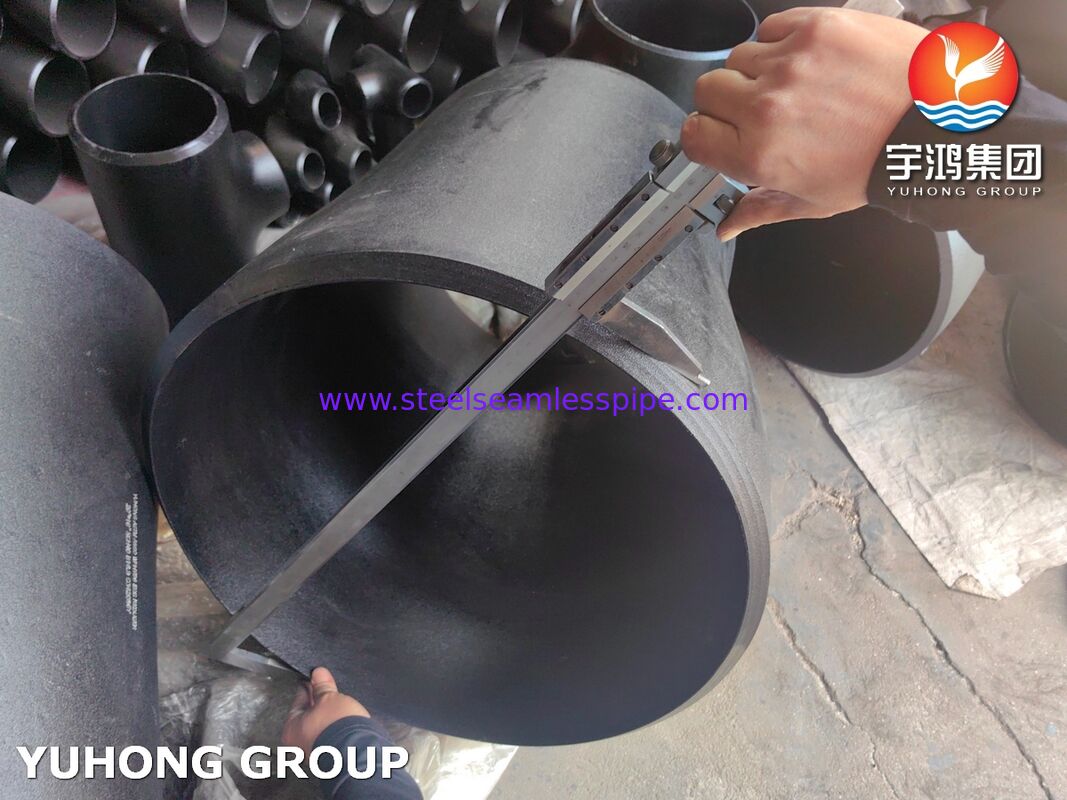

Raccordi per tubi ASTM A860 WPHY60 Riduttore eccentrico in acciaio al carbonio B16.9 Raccordi a saldare di testa

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	API, PED , ABS, DNV, BV, LR
Numero di modello:	Riduttore eccentrico in acciaio al carbonio ASTM A860 WPHY60

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pz
Imballaggi particolari:	Cassa o pallet in legno pluriforme
Tempi di consegna:	7 giorni
Termini di pagamento:	L/C, T/T

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (343)

Tubo senza saldatura di acciaio inossidabile (339)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (170)

Tubo di pinna (736)

scambiatori di calore (35)

tubo dello scambiatore di calore (474)

Fusoli di tubi per scambiatori di calore (53)

Piastra tubiera dello scambiatore di calore (128)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (105)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (219)

Metropolitana di titanio (21)

tubo temprato luminoso (173)

Metropolitana di caldaia (155)

montaggio d'acciaio (874)

Flangia d'acciaio (673)

Altri (409)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Nome del prodotto:	Reduttore eccentrico	Standard:	ASTM A860, ASME SA860
Materiale:	WPHY60, Grado 60	Dimensioni:	1/2 "a 48"
Spessore della parete disponibile:	Da SCH.10S a SCH.XXS	Forma:	Reduttore eccentrico
Tipo:	Senza soluzione di continuità
Evidenziare:	Fittings per tubi in acciaio al carbonio ASTM A860 WPHY60 , riduttore eccentrico in acciaio al carbonio B16.9 , Fittings con copertina con garanzia

Raccordi per tubi con saldatura di testa ASTM A860 WPHY 60 in acciaio al carbonio con riduzione eccentrica ASME B16.9

ASTM A860 WPHY60 Riduttore eccentrico in acciaio al carbonio B16.9 Il raccordo buttweld è un componente di tubazione saldato ad alta resistenza utilizzato per collegare due tubi di diverso diametro. È prodotto secondo le specifiche dei materiali ASTM A860, presenta una linea centrale decentrata (eccentrica) per mantenere una parte superiore o inferiore piatta, è conforme agli standard dimensionali ASME B16.9 ed è unito alla tubazione mediante saldatura di testa.

È meglio scegliere i raccordi ASTM A860 quando le seguenti condizioni sono TUTTE (o principalmente) presenti nel tuo progetto:

Il tubo di collegamento è di grado API 5L da X42 a X70 (tubo ad alto rendimento): se la tubazione è specificata come API 5L X60, X65 o X70, è necessario utilizzare raccordi A860.
La pressione operativa è > 1000 psi (sistemi ad alta pressione): ampiamente utilizzata in condotte di trasmissione a lunga distanza, stazioni di compressione del gas e linee di flusso offshore ad alta pressione.
Le temperature di progettazione sono basse (sotto zero): quando la temperatura minima di progettazione del metallo (MDMT) è inferiore a -20 °F (-29 °C) fino a -50 °F (-46 °C). (ad esempio, gasdotti artici, trattamento del gas criogenico).
Il diametro della tubazione è ampio: generalmente utilizzato per NPS da 4" fino a 48" (da DN100 a DN1200) dove sono richiesti uno spessore di parete elevato e un'elevata integrità strutturale.
Il servizio è Sour/Wet H₂S (con ordinazione speciale): quando la pipeline trasporta greggio acido o gas naturale contenente idrogeno solforato (H₂S), a condizione che venga ordinato con conformità NACE MR0175/ISO 15156 e test HIC (Hydrogen Induced Cracking).

Composizione chimica dei raccordi per tubi ASTM A860 WPHY60 Riduttore eccentrico in acciaio al carbonio B16.9 Raccordi a saldare di testa

Grado	C	Mn	S	P	Sì	Ni	Cr	Mo	Cu	Ti	V	Cb	Al
WPHY60	0,20	1.00-1.45	0,03	0,01	0,15-0,40	0,50	0,30	0,25	0,35	0,05	0,10	0,06

Proprietà meccaniche dei raccordi per tubi ASTM A860 WPHY60 Riduttore eccentrico in acciaio al carbonio B16.9 Raccordi a saldare

Elemento	Resistenza alla trazione	Limite di snervamento (compensazione dello 0,2%)	Allungamento
WPHY60	515-690	415	28%

Riduttore eccentrico vs. concentrico

Riduttore eccentrico: la linea centrale dell'estremità più piccola è spostata dalla linea centrale dell'estremità più grande. Presenta un lato piatto (solitamente il fondo).
Perché eccentrico? Nelle installazioni di tubazioni orizzontali, impedisce l'accumulo di gas (nella parte superiore) o di liquido/fango (nella parte inferiore) nel punto di transizione, garantendo un flusso regolare e una facile pigging (pulizia della tubazione).

Applicazioni

Trasmissione di petrolio e gas (sistemi di condutture ad alta pressione)
Piattaforme offshore e sottomarine
Impianti chimici e petrolchimici (dove sono richieste elevata resistenza e tenacità alle basse temperature)
Generazione di energia (linee vapore/acqua ad alta pressione)
