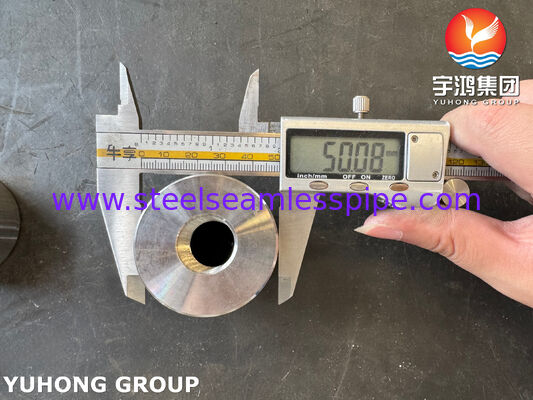

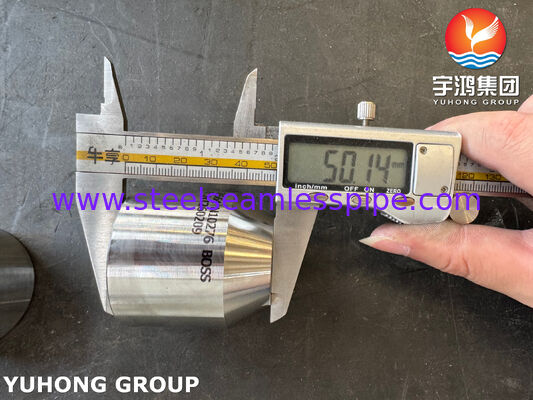

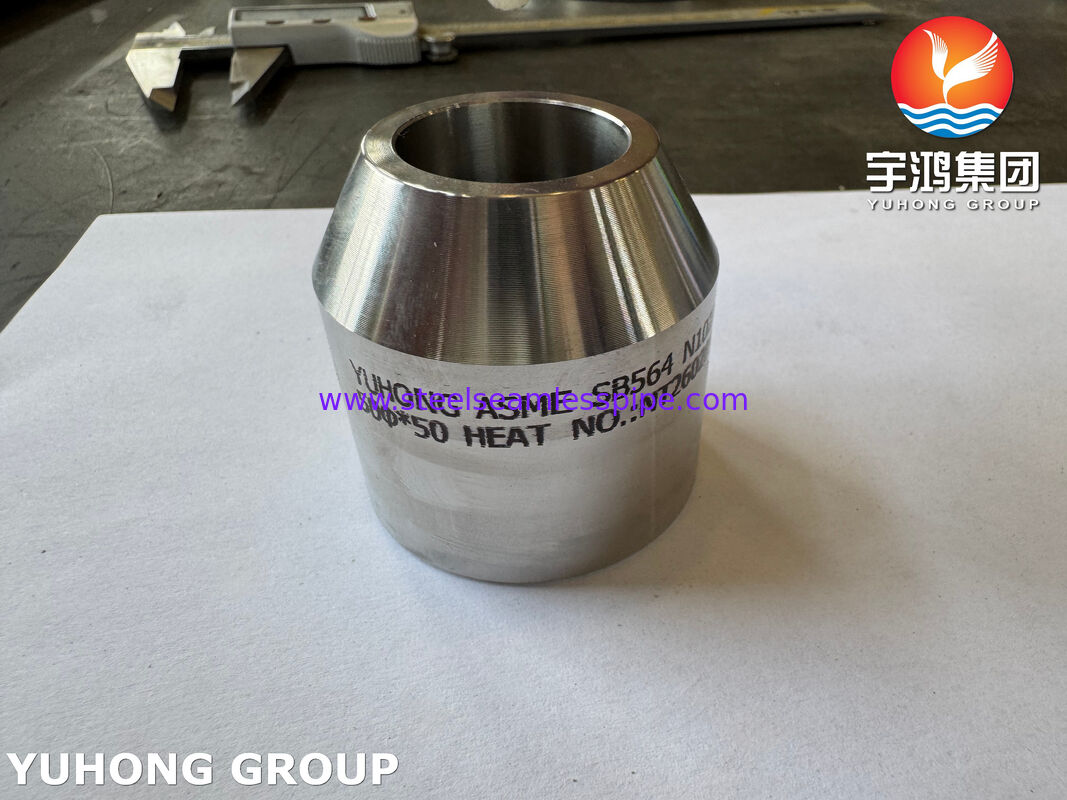

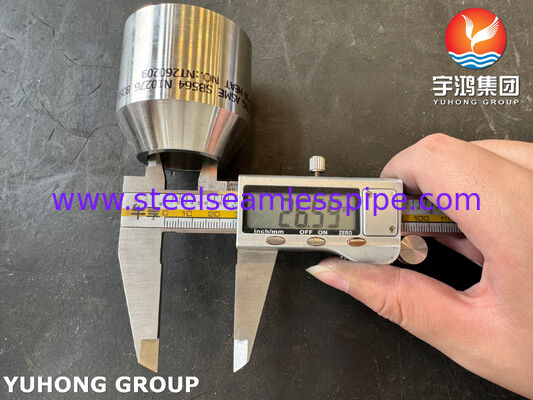

RACCORDO FORGIATO IN ACCIAIO IN LEGA DI NICHEL ASME SB564 N10276 BOSS B16.11 MSS SP-97

RACCORDO FORGIATO IN ACCIAIO IN LEGA DI NICHEL ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. Definizione di base

Un raccordo sporgente, indicato anche come presa di derivazione forgiata o mezzo giunto, è un tipo di raccordo di derivazione forgiato disciplinato da ASME B16.11. Si tratta di un raccordo compatto a parete pesante saldato sulla parete esterna dei tubi principali per collegare piccole diramazioni, connessioni di strumenti, porte di scarico e sfiato. Si chiama semplicemente "testa del capo" nel campo dell'ingegneria domestica.

II. Struttura e classificazione

1. Due tipi di connessione primari

• Boss filettatoDotato di filettature interne NPT/BSP. Dopo la saldatura al tubo principale, può essere dotato direttamente di manometri, trasmettitori, piccole valvole e tubi di campionamento, ampiamente adottati per le tubazioni degli strumenti.
• Boccola di saldatura a presaProgettato con un foro interno per la saldatura d'angolo di tubi di piccolo diametro. Presenta una resistenza alla pressione superiore e viene applicato a rami di processo di piccolo diametro. I tipi meno comuni includono le sporgenze con saldatura di testa, le sporgenze estese e le sporgenze frontali della flangia.

2. Caratteristiche generali

• Base curva a forma di sella per adattarsi al diametro esterno del tubo principale da saldare;
• Proiezione rialzata e ispessita sulla parte superiore per rinforzare la tensione nelle aperture forate ed evitare rotture sotto alta pressione;
• Costruzione completamente forgiata con spessore della parete molto maggiore rispetto ai tubi corti standard, disponibile nelle classi di pressione 3000#, 6000# e 9000#.

III. Funzioni e scenari applicativi

• Toccare piccole derivazioni dello strumento sulle condotte principali (per pressione, livello, temperatura e punti di campionamento);
• Fornire piccole porte per lo sfiato, il drenaggio e il rilascio dell'aria della tubazione;
• Servire come decolli di ramo di piccolo diametro (NPS 1/8" ~ NPS 4") come alternativa economica agli olet più costosi;
• Raccordo standard per condotte ad alta temperatura e alta pressione nei settori dell'energia nucleare, chimica, del petrolio e del gas e delle centrali elettriche.

IV. Differenze fondamentali tra Boss e Olet

V. Materiali e standard

• Standard applicabili: ASME B16.11, MSS SP-97
• Materiali comuni: acciaio al carbonio A105, acciaio inossidabile A182 F304/F316, acciaio legato F22/F91, acciaio duplex 2205/2507, lega di nichel
• Intervallo di dimensioni: NPS 1/8" ~ 4"

VI. Nota supplementare: accoppiamento capo distinto facilmente confuso

Il giunto Boss utilizzato nell'industria dei tubi flessibili è un raccordo a disconnessione rapida per tubi flessibili del vapore e dell'aria, che è completamente diverso dalle teste dei bossoli forgiate. Il termine "boss" nell'ingegneria delle tubazioni indica esclusivamente raccordi a boccola forgiati.

Una borchia è una presa di diramazione a mezzo giunto forgiato a sella saldata alla parete esterna dei tubi principali, prodotta appositamente come connessioni rinforzate per strumenti, prese d'aria e diramazioni di piccolo diametro.
