ASTM B366 HASTELLOY C22 UNS N06022 Lega bassa C-Ni-Mo-Cr Forgia 180° SR Curva di ritorno del gomito

• I prodotti a marchio YUHONG sono già stati esportati in più di 85 paesi con oltre 35 anni di esperienza, grazie alla rigorosa politica di controllo della qualità, all'eccellente servizio di vendita e alla consegna puntuale. YUHONG ha conquistato sempre più nuovi clienti e ha ricevuto sempre più ordini ripetuti da vecchi clienti, nella mente delle persone YUHONG: la qualità è la prima cosa importante!

ASTM B366 HASTELLOY C22 UNS N06022 Forgiatura di leghe a basso contenuto di C-Ni-Mo-Cr Curva di ritorno a gomito SR a 180°

La specifica ASTM copre i raccordi saldati per tubazioni in pressione, realizzati in fabbrica con nichel e alleati di nichel. Anche i raccordi filettati trattati in ASME B16.I1 sono coperti da questa specifica.

ASTM B366 HASTELLOY C22 (UNS N06022 / W. Nr. 2.4602) Curva di ritorno a raggio corto forgiata a 180° è un raccordo per tubi con saldatura di testa in lega resistente alla corrosione a base di nichel, prodotto in conformità conASTM B366/ASME SB366standard. Fabbricato daNi-Cr-Mo-Wlega di nichel rinforzata con soluzione solida (UNS N06022)Attraversoforgiaturatrattamento termico di formatura e solubilizzazione, è classificato come aCurva di ritorno a raggio corto (SR) di 180°, con raggio di curvatura della linea centrale personalizzabile daDa 1D a 10Ddella dimensione nominale del tubo, essendo le configurazioni standardR = 1DO1,5D.

Il raccordo offre eccezionaliresistenza alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione indotta da cloruri, rendendolo particolarmente adatto per ambienti chimici difficili. Comescambiatori di calore a fascio tubiero, fasci di tubi a U, serpentine di riscaldamento e linee di trasmissione di fluidi altamente corrosivi.

Proprietà chimiche e meccaniche

Proprietà meccaniche

*Proprietà fisica:

Durezza e densità: Hastelloy C22 ha eccellenti caratteristiche di durezza e densità, con una durezza tipicamente compresa tra Rockwell C 20-25 e una densità di circa 8,69 grammi per centimetro cubo.

Stabilità termica: questa lega ha una buona stabilità termica e può mantenere prestazioni stabili in ambienti ad alta temperatura.

Specifica del processo di produzione

• Processo di formazione:I raccordi per tubi sono formati mediante forgiatura o mediante una combinazione di processi quali forgiatura, laminazione e piegatura. Per i raccordi di classe S (senza giunture), è necessario utilizzare la costruzione senza giunture.
• Trattamento termico:Tutti i raccordi devono essere sottoposti a ricottura finale. La temperatura tipica di solubilizzazione per HASTELLOY® C22 (UNS N06022) è 2050°F (1121°C), seguita da un rapido raffreddamento.

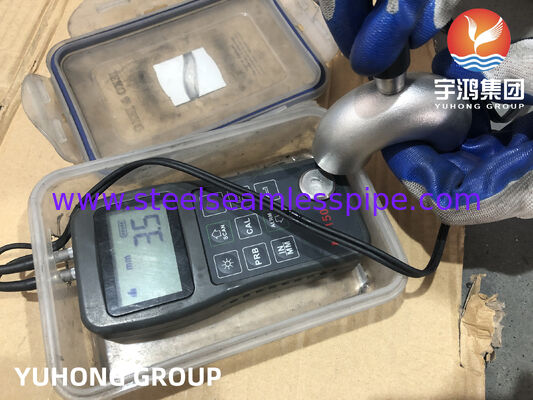

• Esame non distruttivo (NDE):A seconda della categoria di costruzione del raccordo (S/W/WX/WU), devono essere implementati i corrispondenti requisiti di controllo non distruttivo, compresi i controlli radiografici (RT) o i controlli ultrasonici (UT).

Vantaggi chiave

• HASTELLOY C22 (UNS N06022) è rinomata come una lega resistente alla corrosione "tuttofare" erappresenta una versione aggiornata delle leghe della serie C (come C-276).Attraverso il preciso equilibrio di aNi-Cr-Mo-WSistema di leghe quaternarie, supera la sfida di un singolo materiale che resiste simultaneamente alla corrosione sia da parte di agenti ossidanti che riducenti.
• L'alto contenuto di cromo (20,0–22,5%) fornisce eccellentiresistenza ai mezzi ossidanti, mentre l'effetto sinergico del molibdeno (12,5–14,5%) e del tungsteno (2,5–3,5%) miglioraresistenza agli acidi riducenti. Ciò rende il prodotto particolarmente adatto percondizioni operative che comportano l'alternanza di flussi di processo ossidanti e riducenti.
• Nella zona interessata dal calore della saldatura non si formano precipitati ai bordi dei grani, consentendole di resistere a varie condizioni di lavorazione chimica nello stato saldato.

Applicazioni tipiche

• Scambiatori di calore a fascio tubiero a U
• Riscaldatori e bobine di processo per forni
• Scambiatori di calore a doppio tubo (hairpin).
• Reattori chimici e sistemi a serpentina multipasso
• Ingegneria petrolchimica, farmaceutica, ambientale e navale
• Linee di tracciamento a vapore

Parametri dimensionali
