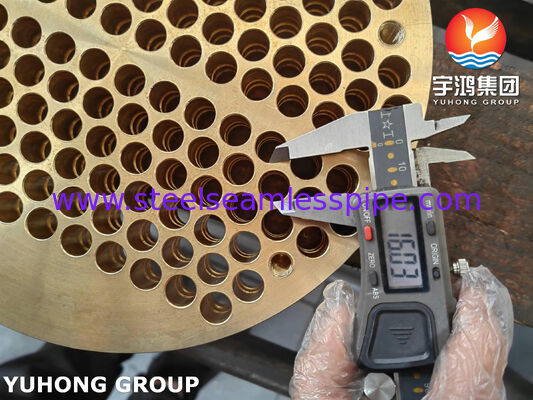

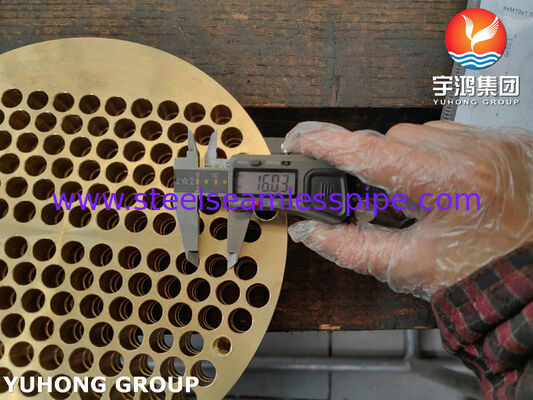

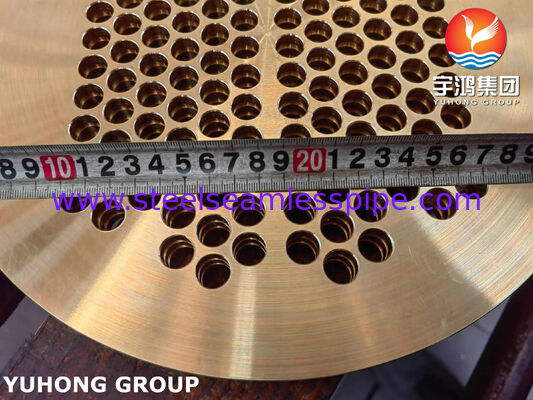

ASME SB171 C46400 Fogli di tubi per scambiatori di calore, raffreddatori d'aria e recipienti a pressione

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
Numero di modello:	ASME SB171 C46400 Lamiera per tubi in ottone navale

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pz
Prezzo:	Negoziabile
Imballaggi particolari:	Caso di legno con il pacchetto impermeabile nel lato
Tempi di consegna:	Dipende dalla quantità
Termini di pagamento:	T/T, L/C
Capacità di alimentazione:	Secondo la richiesta del cliente

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (342)

Tubo senza saldatura di acciaio inossidabile (334)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (170)

Tubo di pinna (732)

scambiatori di calore (34)

tubo dello scambiatore di calore (472)

Fusoli di tubi per scambiatori di calore (52)

Piastra tubiera dello scambiatore di calore (128)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (104)

Metropolitana della lega di rame (256)

Metropolitana dell'acciaio legato (214)

Metropolitana di titanio (21)

tubo temprato luminoso (174)

Metropolitana di caldaia (155)

montaggio d'acciaio (873)

Flangia d'acciaio (671)

Altri (409)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Evidenziare:

Lastra tubiera ASME SB171 C46400

lastra tubiera dello scambiatore di calore

lastra tubiera del recipiente a pressione

ASME SB171 C46400 Lamiera per tubi in ottone navale

Profilo aziendale e capacità di fornitura

Yuhong Group Co., Ltd. è un importante produttore di ingegneria specializzato in sistemi di gestione termica e apparecchiature di processo ad alta pressione. Il nostro portafoglio completo di prodotti comprende scambiatori di calore a fascio tubiero, recipienti a pressione industriali e scambiatori di calore raffreddati ad aria. Per fornire un'integrazione completa a valle, forniamo fasci tubieri sostitutivi ad alta integrità, tubi a U, tubi diritti per scambiatori di calore, tubi alettati e componenti per carichi pesanti, tra cui piastre tubiere lavorate con precisione, deflettori e teste di recipienti a pressione.

Panoramica del prodotto

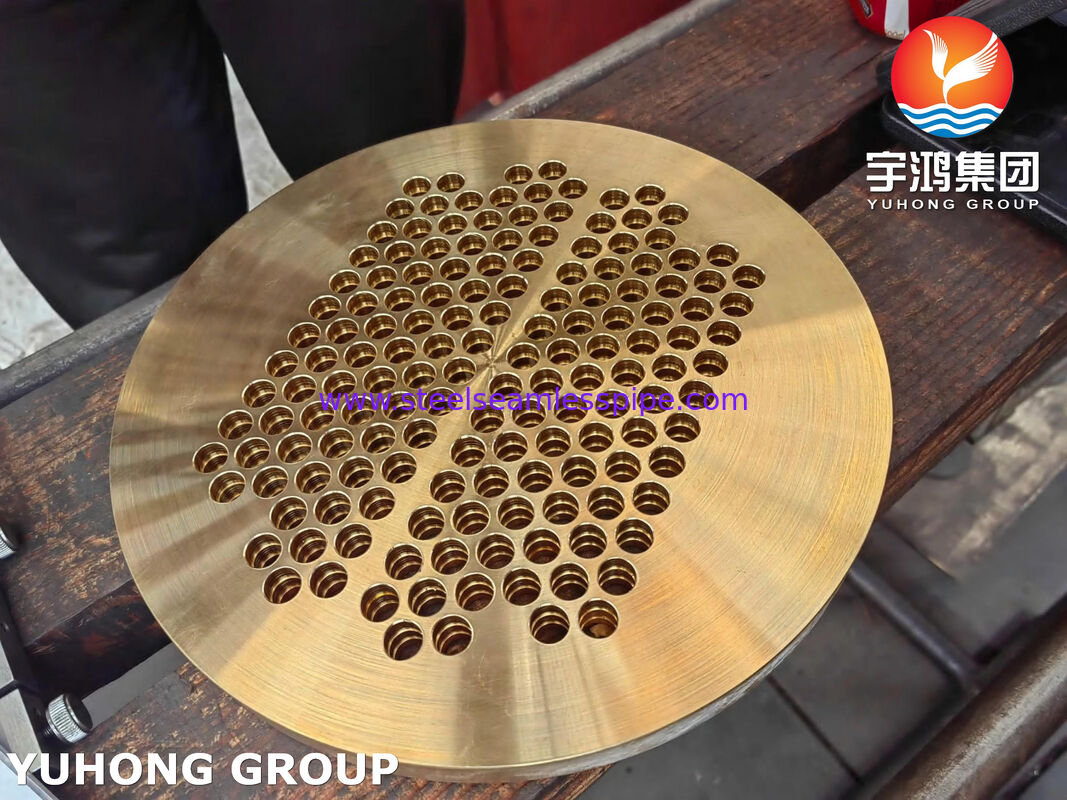

La piastra tubiera ASME SB171 C46400 funge da interfaccia strutturale critica per la gestione dell'integrità tubo-guscio all'interno dei sistemi termici ad alta velocità. Realizzato esclusivamente in ottone navale di prima qualità, questo componente offre eccellenti prestazioni di corrosione in condizioni severe di acqua salmastra, marina e dolce. La lega C46400 mostra una resistenza intrinseca alla dezincificazione e al bio-fouling, rendendo queste piastre tubiere lo standard industriale per condensatori marini, radiatori dell'olio e scambiatori di calore di centrali elettriche che operano in ambienti corrosivi di cloruro.

Specifiche dei materiali e composizione chimica

I nostri protocolli di approvvigionamento e forgiatura delle materie prime aderiscono rigorosamente alle specifiche ASME Sezione II, Parte B. L'affidabilità strutturale della lega C46400 si basa sulla sua esatta composizione metallurgica, che bilancia la distribuzione strutturale della fase alfa-beta e l'inibizione della corrosione.

Standard	ASME SB171 / SB171M (piastre e fogli per recipienti a pressione, condensatori e scambiatori di calore)
Grado di lega	C46400 (Ottone navale)
Composizione Nominale	Rame (Cu) 59,0% - 62,0%, Stagno (Sn) 0,5% - 1,0%, Zinco (Zn) Residuo, Piombo (Pb) ≤ 0,20%, Ferro (Fe) ≤ 0,10%

Requisiti di ispezione e test

Per garantire un'integrazione senza difetti all'interno delle configurazioni a fascio tubiero, tutte le piastre sono sottoposte a severi regimi di matrice di test distruttivi e non distruttivi prima delle operazioni di foratura CNC multiasse:

Prove meccaniche (ASME SB171 / ASTM E8):Resistenza alla trazione ≥ 345 MPa; Carico di snervamento ≥ 150 MPa; Allungamento ≥ 35%
Esame ultrasonico (ASME Sezione V, Articolo 5):Scansione volumetrica al 100% per vuoti interni, laminazioni e inclusioni strutturali
Controllo dimensionale (Norme TEMA Classe R, C, B):Tolleranze sulla larghezza dei legamenti entro centesimi di millimetro; esatta perpendicolarità

Scenari di applicazioni industriali

Le piastre tubiere in ottone navale ASME SB171 C46400 sono esplicitamente specificate per configurazioni di trasferimento di calore industriale in cui la conduttività termica deve essere abbinata alla resistenza all'erosione dell'acqua di mare. Le installazioni tipiche includono condensatori di superficie del vapore negli impianti di produzione di energia, unità di raffreddamento dell'olio lubrificante marino su piattaforme offshore, refrigeratori centrali di acqua dolce ed evaporatori per trattamenti chimici che gestiscono soluzioni acquose leggermente acide o clorurate.

Caratteristiche tecniche e ingegneria personalizzata

Resistenza alla dezincificazione tramite lega di stagno:L'inclusione deliberata di 0,5% - 1,0% di stagno (Sn) modifica chimicamente il reticolo cristallino, sopprimendo la lisciviazione dello zinco in acque ad alto contenuto di cloruro e mantenendo l'integrità meccanica dei giunti tubo-piastra tubiera.
Foratura CNC ad alta precisione:Il nostro impianto di produzione utilizza avanzati centri di foratura CNC multiasse per eseguire la preparazione dei fori dei tubi. Garantiamo tolleranze dei legamenti ultra strette come richiesto dagli standard TEMA Classe R, riducendo la concentrazione di stress durante la successiva laminazione dei tubi o la saldatura strutturale.
Elaborazione personalizzata:Yuhong Group fornisce lastre C46400 fino a 150 mm di spessore, complete di rivestimento di saldatura personalizzato (rivestimento), doppie scanalature lavorate con precisione per l'espansione del tubo e superfici di tenuta integrate per guarnizioni della testata personalizzate.

Domande frequenti tecniche e approfondimenti sull'intento di ricerca

D: Cosa causa il cedimento dei legamenti della piastra tubiera negli scambiatori di calore marini?

R: Il cedimento solitamente deriva dalla corrosione galvanica, dalla dezincificazione o da tolleranze inadeguate dello spessore del legamento durante la perforazione. L'utilizzo dell'ottone navale ASME SB171 C46400 fornisce una microstruttura omogenea che resiste all'esaurimento dello zinco, mentre il rigoroso rispetto delle dimensioni dei legamenti TEMA previene le fessurazioni da stress meccanico localizzate.

D: Perché scegliere ASME SB171 C46400 rispetto all'ottone standard per le piastre tubiere?

R: L'ottone standard non dispone di sufficienti aggiunte di stagno, il che lo rende vulnerabile alla rapida dezincificazione in ambienti salini. La specifica ASME SB171 impone una composizione rigorosa e soglie meccaniche, garantendo che la piastra resista alle condizioni di progettazione del recipiente ad alta pressione resistendo al tempo stesso alla fessurazione da tensocorrosione indotta da cloruro.
