ASME SA516 Gr.70 Anello di flangia con guscio in acciaio al carbonio con OD ~1939mm × ID ~1568mm × THK 97mm e fori di bullone di precisione per scambiatori di calore

Gruppo Yuhong: componenti completi per scambiatori di calore: dai tubi alle flange

Yuhong Group Co., Ltd. fornisce sistemi termici completi –scambiatori di calore a fascio tubiero (design di scambiatori di calore TEMA), recipienti a pressione e raffreddatori ad aria– nonché ogni componente critico interno ed esterno:Tubo ad aletta, tubo del forno, tubo dello scambiatore di calore, tubo senza saldatura in acciaio inossidabile, tubo in lega di nichel, tubo in lega di rame, piastra tubiera dello scambiatore di calore, fascio tubiero dello scambiatore di calore e flange e anelli di grande diametro.

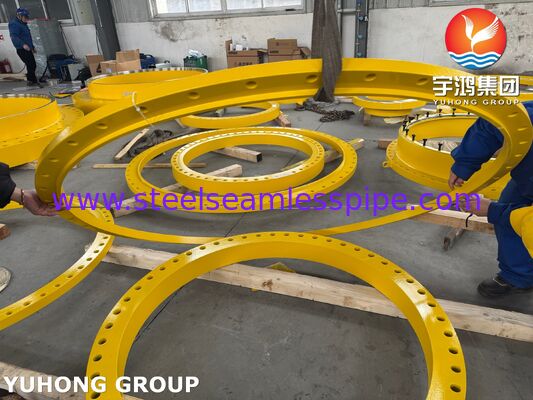

Quello mostrato nelle fotografie e nei disegni allegati è uno dei nostrianelli flangiati in acciaio al carbonio di grande diametro– un anello forgiato/laminato progettato per essere saldato al guscio dello scambiatore di calore, fornendo il collegamento bullonato per il canale o il coperchio.

ILanello della flangia del guscioè un componente di mantenimento della pressione saldato all'estremità dell'involucro dello scambiatore di calore. Fornisce la connessione a flangia imbullonata che consente di fissare, sigillare e rimuovere il canale (coperchio) o il coperchio per l'ispezione e la manutenzione del lato tubo.

Sulla base delle immagini e del disegno, questo anello flangiato presenta:

• Materiale:Acciaio al carbonio (ASME SA516 Gr.70 o equivalente – tipico per la costruzione a guscio)

• Tipo:Anello della flangia del guscio (壳体法兰环) – saldato al guscio

• Dimensioni (dal disegno):

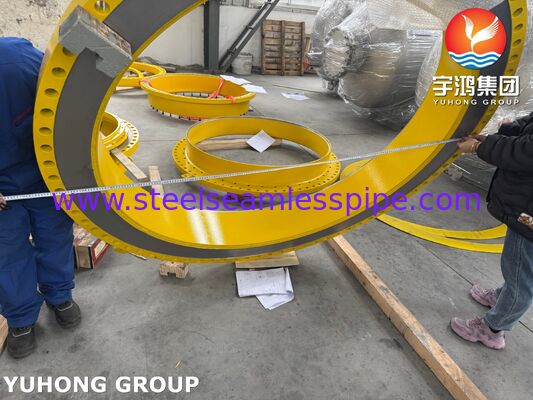

  • DE:~1939mm

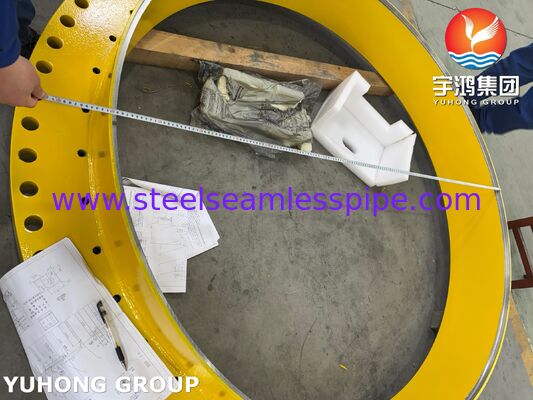

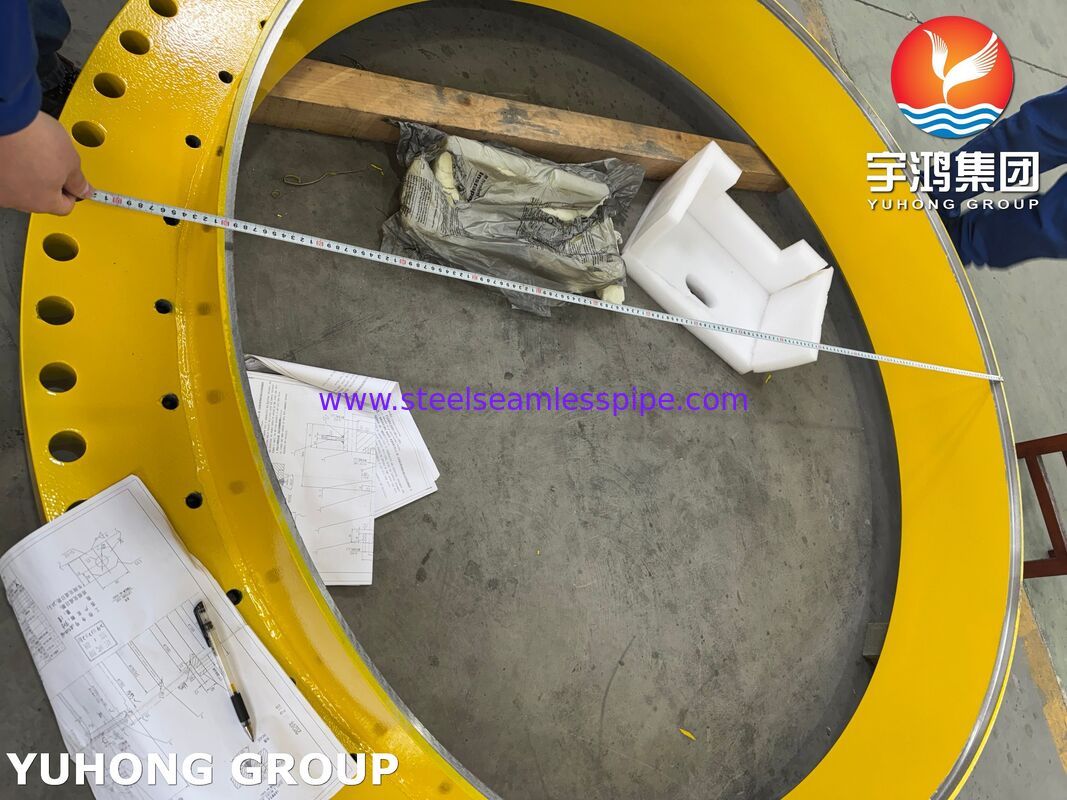

  • ID:~1563‑1592mm (lavorato)

  • Spessore:~97 mm

  • Diametro del cerchio dei bulloni (BCD):1.860 mm/1.887,5 mm (doppio modello)

  • Fori dei bulloni:44‑3/4″‑FDC

• Metodo di produzione:Anello forgiato o laminato

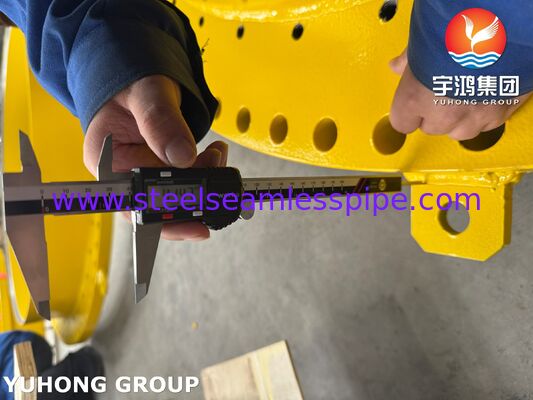

• Lavorazione:Fori per bulloni realizzati con precisione con superficie di tenuta lavorata

• Marcatura:Identificazione del GRUPPO YUHONG, numero del disegno e numero del progetto

• Costruzione forgiata/laminata:L'anello è formato da una lamiera grezza forgiata o laminata: non ci sono cordoni di saldatura nell'anello della flangia stesso, garantendo proprietà meccaniche uniformi.

• Lavorazioni di precisione:La superficie di tenuta viene lavorata fino alla finitura superficiale richiesta per la tenuta della guarnizione (tipicamente 125‑250 RMS per guarnizioni a spirale).

• Fori per bulloni accurati:I fori per i bulloni vengono praticati su un cerchio primitivo esatto (BCD 1860/1887,5 mm) con il diametro del foro per bulloni corretto (filettature 44‑3/4″ UNC).

• Tracciabilità del numero di colata:Su ogni anello è stampato il numero di colata del materiale e il numero di progetto per la completa tracciabilità.

• Capacità di grande diametro:Produciamo anelli flangiati con diametro esterno fino a 2500 mm, adatti per scambiatori di calore e recipienti a pressione di grandi dimensioni.

• Conformità ASME:I materiali soddisfano i requisiti ASME Sezione II; gli scambiatori completi possono essere marcati con U.

L'anello flangiato mostrato è la costruzione più comune per gli scambiatori di calore di grande diametro (DE > 1000 mm), poiché bilancia costi, disponibilità e prestazioni.

La superficie di tenuta di un anello flangiato è fondamentale per il funzionamento a tenuta. Il tipo di rivestimento deve corrispondere alla guarnizione e alle condizioni di servizio:

L'anello della flangia mostrato nel disegno (con una faccia lavorata e fori per i bulloni) è tipicamente unRF (viso sollevato)OFF (faccia piatta)design – i tipi più comuni per i grandi gusci degli scambiatori di calore.

• Esattamente al tuo disegno:Lavoriamo gli anelli della flangia in base al diametro esterno, al diametro interno, allo spessore, al modello dei fori dei bulloni e al tipo di rivestimento specificati.

• Tempi rapidi:Sono disponibili pezzi grezzi forgiati/laminati nelle dimensioni comuni; la lavorazione richiede generalmente 2‑4 settimane per i diametri grandi.

• Qualsiasi materiale:Acciaio al carbonio (SA516, SA105), cromo-molibdeno (F11, F22, F5), acciaio inossidabile (F304, F316L), leghe di nichel.

• Solo componente o assemblaggio completo:Forniamo solo l'anello della flangia - o il gruppo completo del guscio - o il completofascio tubiero dello scambiatore di calorecon shell, canale e tutti gli interni.

• Documentazione completa:Certificato di prova dei materiali (MTC), rapporto dimensionale, rapporto di prova PMI (opzionale) e rapporti NDE.

Se hai bisogno solo di parti (non di uno scambiatore completo), forniamo:

• Tubi dello scambiatore di calore– acciaio al carbonio (SA179), acciaio inossidabile, lega di nichel, lega di rame – tagliati a misura, preparati alle estremità

• Tubi ad alette– per retrofit di raffreddatori ad aria e applicazioni di raffreddamento a gas

• Tubo senza saldatura in acciaio inossidabile, tubo in lega di nichel, tubo in lega di rame– disponibile per servizi specializzati

• Piastre tubiere– forato e scanalato secondo il tuo modello

• Deflettori, tiranti, distanziali– lavorato secondo le vostre dimensioni

• Flange e anelli per flange– SA105, SA350 LF2, F11, F22, F304, F316L – qualsiasi tipo di rivestimento, fino a 2500 mm di diametro esterno

Per evitare mancate corrispondenze, abbiamo bisogno delle seguenti informazioni (invia una di queste):

1. Disegno originale dell'anello della flangia– la migliore opzione. Duplichiamo esattamente OD, ID, spessore, cerchio dei bulloni e rivestimento.

2. Diametro esterno del guscio e spessore della parete– per garantire un corretto adattamento.

3. Tipo di guarnizione– per lavorare la sfacciatura corretta.

4. Condizioni di servizio– temperatura e pressione – per confermare la selezione del materiale.

• OD/ID errato– deve corrispondere alle dimensioni del guscio e del canale.

• Diametro del cerchio del bullone errato– i bulloni non si allineeranno con la flangia del canale di accoppiamento.

• Dimensione del foro del bullone errata– troppo piccolo e i bulloni non si adattano; troppo grande e la sede del dado è compromessa.

• Tipo di rivestimento sbagliato– RF vs. RTJ vs. FF – deve corrispondere alla guarnizione.

• Stampa del numero di colata mancante– richiesto per la tracciabilità ASME.

Ogni anello flangiato di grande diametro che spediamo include:

• Certificato di prova dello stabilimento (MTC)secondo EN 10204 3.1 – analisi chimica e proprietà meccaniche

• Rapporto di controllo dimensionale– OD, ID, spessore, circonferenza dei bulloni, fori dei bulloni, dimensioni del rivestimento

• Stampa del numero di calore– per la completa tracciabilità dei materiali

• PMI (identificazione positiva del materiale)– disponibile su richiesta

• NDE– UT, MT o PT come richiesto

• Ispezione di terzi(SGS, BV, TÜV) su richiesta dell'acquirente

Per quotare un anello flangiato di grande diametro come quello nelle tue fotografie, invia quanto segue ajimmy@steelseamlesspipe.com:

• Disegno (PDF, scansione o schizzo a mano con dimensioni chiave: diametro esterno, diametro interno, spessore, diametro del cerchio del bullone, dimensione e quantità del foro del bullone, tipo di rivestimento)

• Oppure: possiamo lavorare partendo dai dati delle vostre attrezzature esistenti

• Grado del materiale: Acciaio al carbonio (SA516 Gr.70 / SA105) o altro (F11, F22, inossidabile, ecc.)

• Tipo di rivestimento: RF, RTJ, FF o T&G

• Quantità richiesta (pezzo singolo o tiratura di produzione)

Risponderemo con un disegno dimensionale per l'approvazione, il prezzo e il programma di consegna, in genere entro 48 ore.
