ASME SB171 C70600 Ghiera pesante in rame-nichel per tubi di grandi scambiatori di calore e connessione di mantello con diametro esterno 1464 mm x diametro interno 1277 mm x 132 mm

Yuhong Group Co., Ltd. fornisce una gamma completa di apparecchiature termiche e parti di precisione, tra cuiscambiatori di calore a guscio e a tubo (progetti di scambiatori di calore TEMA), recipienti a pressione, raffreddatori d'aria, tubi a pinna, tubi di forno, tubi scambiatori di calore (tubi senza saldatura in acciaio inossidabile, tubi in lega di nichel,tubo in lega di rame), foglio del tubo dello scambiatore di calore e fascio del tubo dello scambiatore di caloreLa nostra azienda produce anche anelli e forgiature per lavori pesanti su misura.Anello ASME SB171 C70600descritto qui.

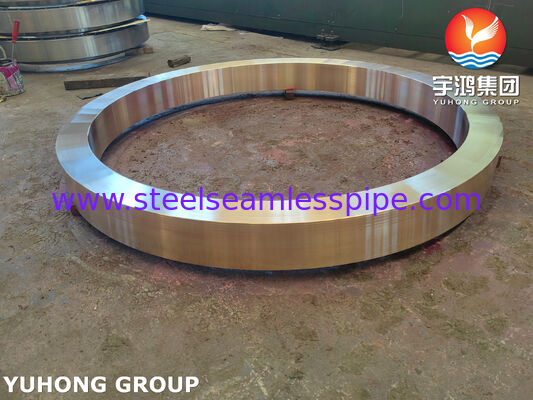

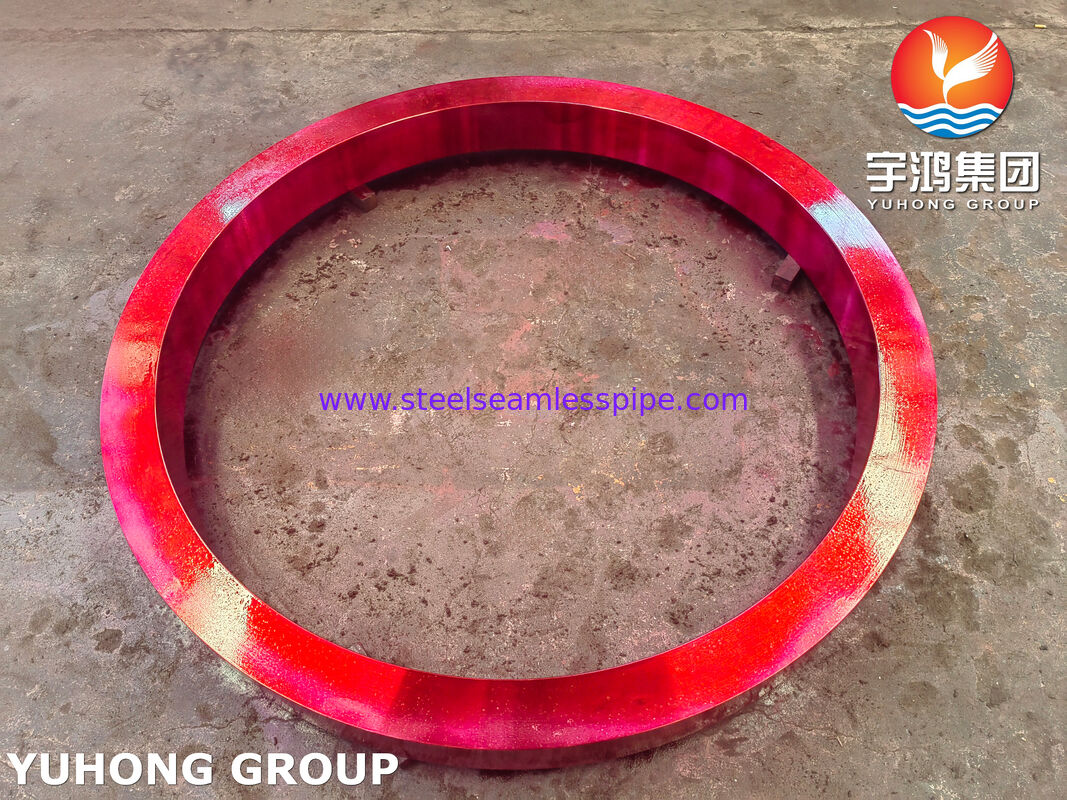

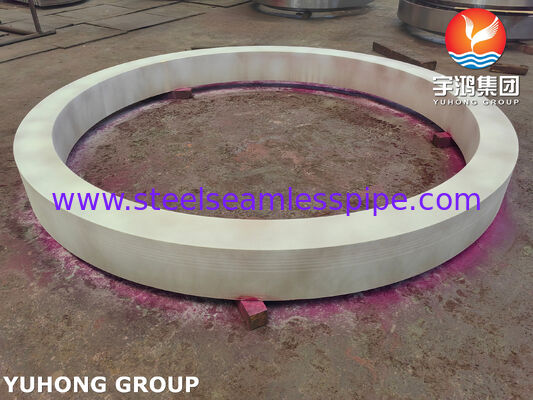

Questo...Anello ASME SB171 C70600è unforgia anulare per lavori pesanticon dimensioni di:OD 1464 mm × ID 1277 mm × spessore 132 mm. È progettato per essere utilizzato comeanello integrale di foglio di tubo,anello di transizione da guscio a foglio di tubo, oanello di rinforzoin grandi scambiatori di calore raffreddati con acqua di mare, condensatori di centrali elettriche e raffreddatori di piattaforme offshore.

Prodotti a partire da:Lega 90/10 rame-nickel (C70600), questo anello offre una resistenza eccezionale alla corrosione dell'acqua di mare, all'erosione e alla bioinquinamento, fornendo al contempo la resistenza meccanica richiesta per applicazioni ad alta pressione e di grande diametro.

• OD 1464mm / ID 1277mm- Adatti per diametri di conchiglia di grandi dimensioni (ad esempio, 50-60 pollici nominali)
• Spessore 132 mm- Fornisce rigidità strutturale per il supporto del foglio di tubo o come anello autonomo sotto forti carichi di bulloni
• Materiale C70600- prestazioni comprovate nei servizi marini e nelle acque salmastre

• Fabbricazione a partire da materiali di cui al capitolo 85Per un anello di questo spessore (132 mm), di solito partiamo dadi larghezza superiore a 50 mmo unFabbricazione a sferaper garantire una struttura uniforme del grano e la mancanza di porosità.
• Lavorazione di precisione:L'ID, l'OD e lo spessore sono lavorati con tolleranze strette.

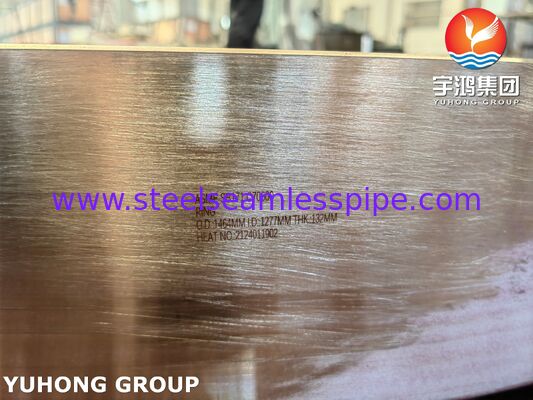

• Verifica del materiale:100% PMI (identificazione positiva del materiale) e prova meccanica secondo i requisiti ASME SB171.
• Protezione dalla corrosione:La lega C70600 è naturalmente resistente alla corrosione dell'acqua di mare; non è necessario alcun rivestimento aggiuntivo.

Dato il suo grosso D.O. e il suo spessore considerevole, questo anello è ideale per:

• Anello integrale di foglio di tubo:Come foglio di tubo a un pezzo per un grande raffreddatore dell'acqua di mare, eliminando le giunzioni di saldatura e riducendo il rischio di corrosione galvanica.
• Anello di adattamento da conchiglia a foglio di tubo:Quando si collega un guscio di acciaio al carbonio a un tubo di rame-nickel, questo anello può essere placcato o saldato per gestire l'espansione termica differenziale e prevenire la corrosione bimetalica.
• Anello di rinforzo per fogli di tubi sottili:Se un tubo sottile richiede una rigidità aggiuntiva intorno all'area di seduta della guarnizione, questo anello pesante funge da supporto di sostegno.
• Applicazioni ad alta pressione:Lo spessore di 132 mm fornisce un'ampia resistenza per le flange a bullone negli scambiatori di calore ad alta pressione (ad esempio, scaldabagni).

Gli scambiatori di calore a guscio e tubo di grande diametro (shell ID > 1000 mm) presentano sfide uniche per la lamina e gli anelli di collegamento:

• Forgia versus laminatura di lamiere:per spessori superiori a 100 mm,anelli forgiatioffrono proprietà meccaniche superiori e verificabilità ad ultrasuoni rispetto alle lastre laminate saldate.
• Non corrispondenza di espansione termica:Quando un anello rame-nickel (C70600) è unito a un guscio di acciaio al carbonio, la differenza dei coefficienti di espansione termica deve essere accolta con unarticolazione di transizioneodesign flessibile.
• Perforazione di fori di tubi per anelli di fogli di tubi:Se l'anello serve come foglio di tubo, il modello di perforazione e il profilo di scanalatura devono essere lavorati con precisione secondo le norme TEMA.
• Permesso di corrosione:Anche con l'eccellente resistenza alla corrosione del C70600, uncon una tolleranza minima di corrosione di 1,5-3 mmè raccomandato per una lunga durata di servizio in acqua di mare (20+ anni).

• Noi fabbrichiamo anelli pesanti.rigorosamente al tuo disegno- Identificazione, OD, spessore, camere, fori e dettagli delle scanalature.
• Disponibile conNDE completa: UT (test a ultrasuoni) per i difetti interni, PT (test di penetrazione) per le crepe superficiali.
• Può fornire come parte di ungruppo di tubi per scambiatori di caloreoassemblaggio di fogli di tubi.
• Brevi tempi di consegna per gli anelli falsi dai nostri partner autorizzati.
