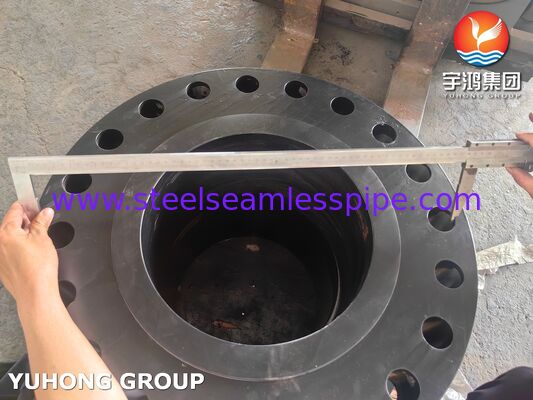

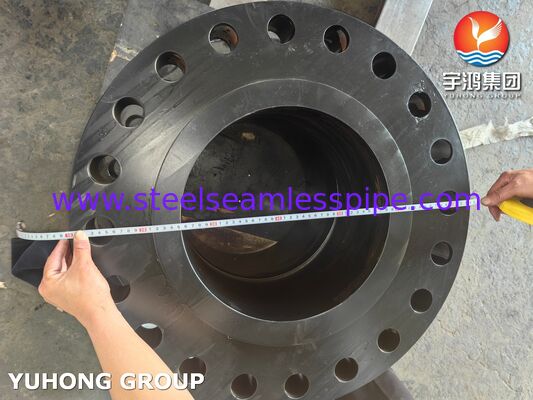

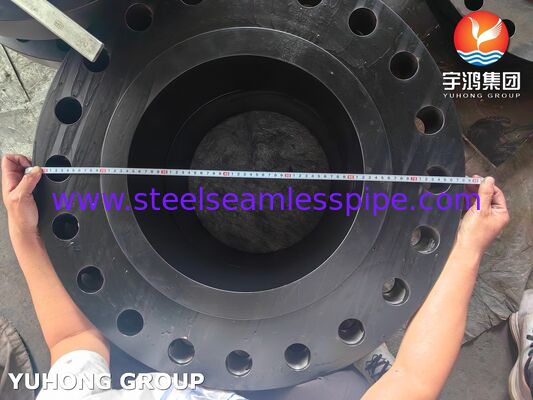

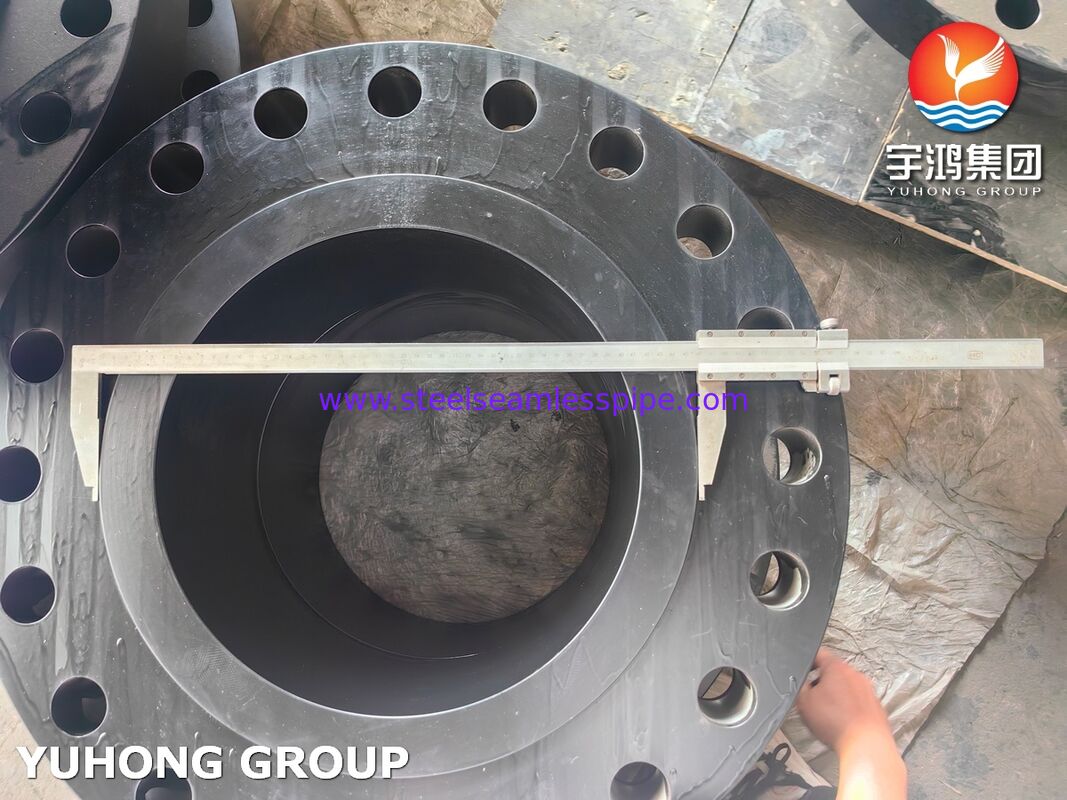

ASTM A694 F56 Flanges in acciaio al carbonio WNRF / Weld Neck Flange per servizio ad alta pressione

ASEME B16.5 ASTM A694 / ASME SA694 Flanche WNRF in acciaio al carbonio

Flanze in acciaio al carbonio ASTM A694 F56sono forgiature ad alta resistenza, testate per impatto, progettate per il funzionamento ad alta pressione e a temperatura moderatamente bassa, in particolare nei settori delle condotte di petrolio e gas e delle testate di pozzo.La loro forza chiave è la compatibilità con tubi di linea API 5L X52 X65, combinati con test di impatto obbligatori e la capacità di soddisfare la NACE MR0175 per il servizio acido.Soluzione conforme al codice per sistemi di tubazioni critici.

Composizione chimica in % della flange WNRF in acciaio al carbonio ASTM A694 F56

Dimensione della flangia ASTM A694 /ASME SA694

Perché scegliere questa combinazione rispetto all'A105?

Molti ingegneri scelgono le flange ASTM A694 F56 per questi motivi:

• Corrispondenza di forza
  Quando il tubo di collegamento è API 5L X56 (rendimento 56 ksi), una flange A105 (rendimento 36 ksi) diventerebbe il componente di limitazione della pressione.

• Durezza di impatto
  Le forgiature A694 sono in genere testate per impatto (Charpy V-notch) per garantire un comportamento duttile a basse temperature, spesso richiesto per le installazioni artiche, sottomarine o invernali.A105 non è testato automaticamente per impatto.

• Compatibilità dei servizi acidi
  Molti progetti specificano A694 F56 con restrizioni di durezza NACE MR0175/ISO 15156 (≤22 HRC) per gli ambienti H2S. Le flange A105 richiedono spesso una lavorazione separata e più restrittiva per soddisfare questi limiti.

• Integrità strutturale
  Il mozzo del collo della saldatura fornisce una transizione graduale delle sollecitazioni e consente una completa ispezione radiografica della saldatura.Questo è obbligatorio nelle applicazioni critiche in cui non è consentita una flangia di saldatura a scivolo o a presa.

Applicazioni

• Petrolio e gas ️ a monte e a metà

Queste flange si trovano su testate ad alta pressione, sistemi di raccolta e condotte di trasmissione a lunga distanza.

• Petrochimica e trasformazione chimica

Utilizzato nei circuiti dei reattori ad alta pressione, nelle unità di idroelaborazione e nelle condotte di servizio severe in cui il carico ciclico o le basse temperature sono fattori.

• Generazione di energia

In particolare in impianti a ciclo combinato, linee di vapore ad alta pressione e sistemi di alimentazione delle caldaie che richiedono componenti forgiati con elevata resistenza al rendimento e resistenza alla stanchezza.

• Offshore e Subsea

Le piattaforme, gli FPSO e i collettori sottomarini si basano su queste flange a causa della loro combinazione di alta resistenza, resistenza agli urti e sigillatura affidabile in condizioni estreme.
