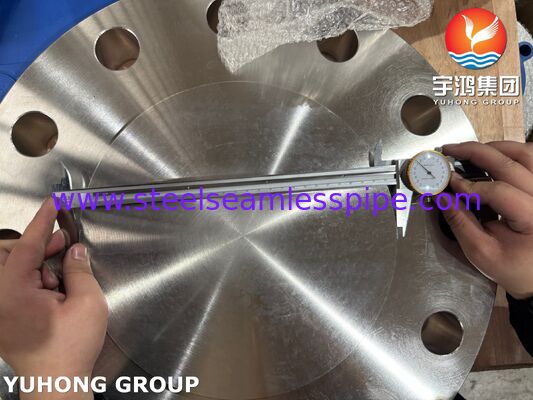

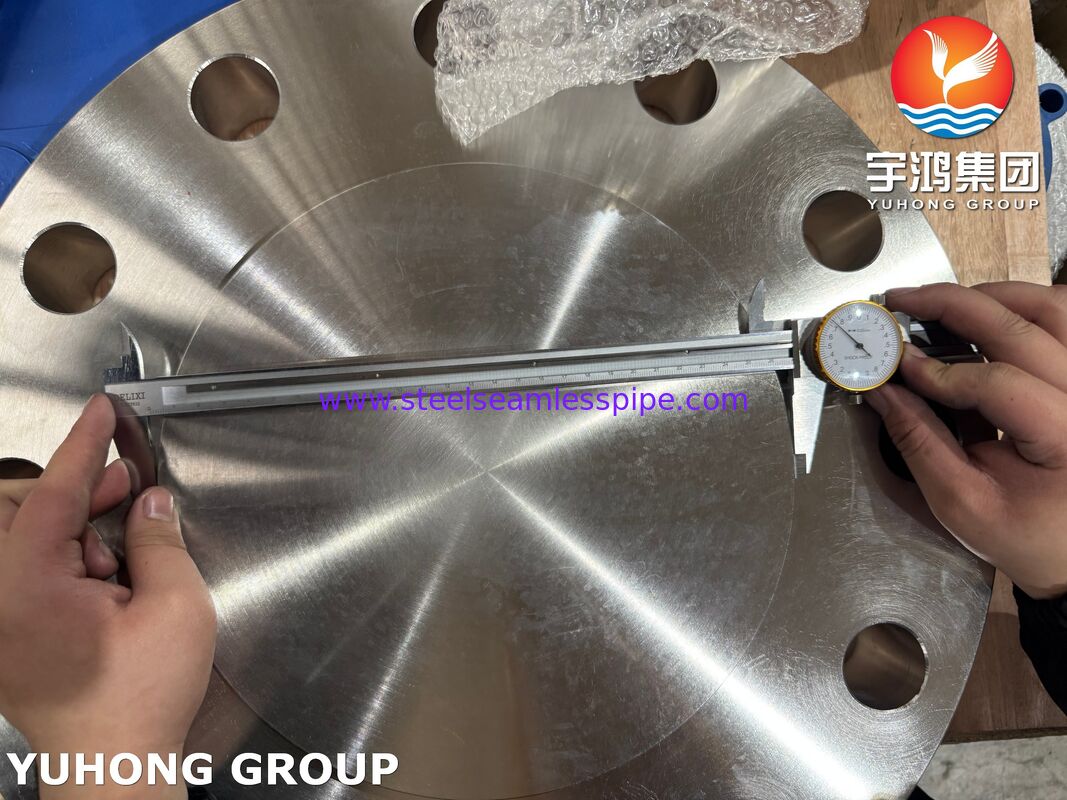

ASTM A182 F51 UNS S31803 Duplex 2205 Flange RF cieca per tubazioni di petrolio e gas
ASTM A182 F51 Blind RF Flange è una flange in acciaio inossidabile duplex forgiataUNS S31803 / Duplex 2205materiale.
La flangia cieca è progettata per chiudere l'estremità di un sistema di tubazioni, un ugello di un recipiente a pressione o un collegamento di apparecchiature.La sua configurazione con la faccia sollevata fornisce una superficie definita per il sedile della guarnizione per i collegamenti a flange avvitati.
La norma ASTM A182 si riferisce a flange di tubi in lega e in acciaio inossidabile forgiate o laminate, accessori, valvole e componenti simili di sistemi a pressione.La specifica comprende i tipi di acciaio inossidabile duplex ferritico-austenitico quali F51.
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
Specificativi del prodotto
| Articolo |
Specificità |
| Prodotto |
Frangia RF cieca |
| Norme |
ASTM A182 / A182M |
| Grado |
F51 |
| Unione delle Nazioni |
S31803 |
| Materiale |
Acciaio inossidabile duplex |
| Nome comune del grado |
Doppia sede 2205 |
| Tipo di flange |
Flancella cieca |
| Affrontare |
Faccia sollevata (RF) |
| Produzione |
Fabbricazione a partire da legno |
| Standard dimensionale |
ASME B16.5 / ASME B16.47 se applicabile |
| Classe di pressione |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Dimensione |
NPS 1/2 ‰ 24 o personalizzato |
| Superficie |
Macchinato / liscio / specificato dal cliente |
| Trattamento termico |
Soluzione annelata |
| Marcatura |
Standard, grado, dimensione, classe e numero di calore. |
| Ispezione |
Test chimici, meccanici, dimensionali e NDT, come specificato |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 corrisponde al grado di acciaio inossidabile duplex comunemente identificato comeUNS S31803 / Duplex 2205Il documento di riferimento di Outokumpu per il grado di forgiatura elenca F51 con UNS S31803 e identifica il materiale come acciaio inossidabile duplex.
Gli elementi di lega tipici sono:
- Cromo
- Altri prodotti
- Acido di potassio
- Acido nitrico
- Fabbricazione a partire da:
- Silicio
- Carbonio
La microstruttura duplex è composta da due fasi ferritiche e austenitiche, che contribuiscono alla combinazione di resistenza meccanica e prestazioni corrosive associate a Duplex 2205.
Composizione chimica tipica
| Elemento |
Intervallo tipico / specifiche |
| C |
≤ 0,030% |
| - Sì. |
≤ 1,00% |
| M |
≤ 2,00% |
| P |
≤ 0,030% |
| S |
≤ 0,020% |
| Cr |
210,0 ‰ 23,0% |
| Ni |
40,5% 6,5% |
| Mo. |
20,5% 3,5% |
| N |
00,08 ‰ 0,20% |
| Fe |
Bilancio |
Per le consegne effettive, la composizione chimica certificata dovrebbe essere disciplinata dalla specifica di acquisto e dall'edizione ASTM applicabile.
Proprietà meccaniche
Per l'ASTM A182 F51, le proprietà meccaniche devono essere indicate in base all'edizione ASTM A182 applicabile e alle condizioni del prodotto.
I valori tipici comunemente associati a F51 includono:
| Immobili |
Requisito tipico |
| Resistenza alla trazione |
≥ 620 MPa |
| Forza di resa |
≥ 450 MPa |
| L'allungamento |
≥25% |
| Riduzione della superficie |
Secondo le specifiche applicabili |
| Durezza |
Conformemente al requisito ASTM A182 |
Disegno della flangia RF cieca
Il prodotto è costituito da un corpo di flangia fusa senza foro centrale.
Le caratteristiche principali sono:
Faccia cieca
La flangia cieca chiude l'estremità di un tubo o di un ugello dell'attrezzatura senza fornire un passaggio di flusso.
Volto alzato
La faccia RF fornisce un'area di contatto definita per le connessioni a flange avvitate.
Fori di bullone
Il diametro, la quantità e il PCD del foro del bullone sono fabbricati secondo la norma dimensionale e la classe di pressione applicabili.
Spessore della flangia
Lo spessore è determinato in base a:
- NPS
- Classe di pressione
- Norma dimensionale applicabile
- Requisiti di progettazione
Diametro esterno
La DO della flangia dipende dalla dimensione nominale e dalla classe di pressione.
Processo di produzione
Processo tipico di fabbricazione:
- Ispezione delle materie prime in acciaio inossidabile duplex
- Identificazione del numero di calore
- Taglio
- Forgiazione
- Trattamento termico
- Rilascio in soluzione
- Fabbricazione meccanica
- Fabbricazione a radiofrequenza
- Perforazione a bullone
- Marcatura
- Ispezione dimensionale
- PMI
- NFD quando richiesto
- Ispezione finale
- Imballaggio
La norma ASTM A182 comprende i requisiti relativi al trattamento termico e alle proprietà meccaniche/chimiche del grado ordinato.
Applicazioni
Petrolio e gas
- Isolamento delle condotte
- Tubi di processo
- Tubi collegati alla testa di pozzo
- Sistemi di tubazioni offshore
- Sistemi di trattamento del gas
Petrochimico
- Tubi di processo
- Sistemi di trasferimento chimico
- Tubi a pressione
- Nozzle per apparecchiature
Marittimo e offshore
- Sistemi legati all'acqua di mare
- Attrezzature di processo offshore
- Tubi marini
Trasformazione chimica
- Tubi per processi corrosivi
- Linee di trasferimento di sostanze chimiche
- Componenti di tubazioni a pressione
