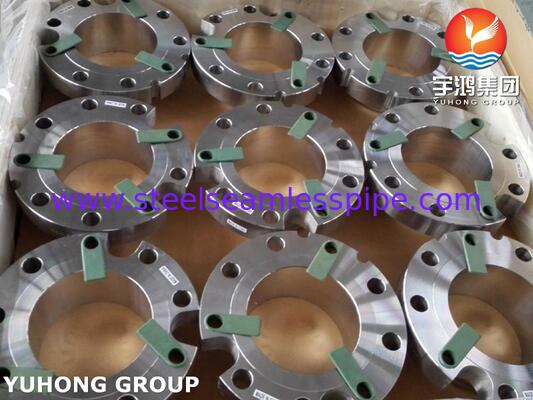

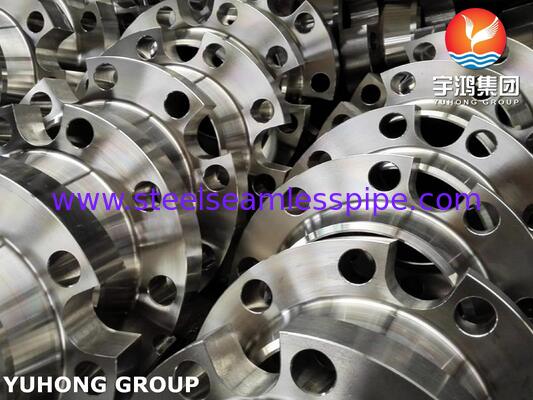

ASTM A182 F304L Flange in acciaio inossidabile forgiata Flange a forma speciale Flange personalizzata

ASTM A182Flancetta speciale in acciaio inossidabile UNS S30403 F304L Flancetta forgiata a forma speciale

ASTM A182 F304L Flange speciale in acciaio inossidabileè una soluzione su misura utilizzata quando una flange standard non può soddisfare le esigenze geometriche, spaziali o prestazionali di un punto di collegamento specifico.Nel settore delle tubazioni e dell'industria meccanica, una flangia è un metodo per collegare tubi, valvole, pompe e altre attrezzature per formare un sistema di tubazioni.

Mentre le flange standard (come il collo di saldatura, lo slittamento, il cieco e la saldatura a presa) sono rotonde e conformi a specifiche norme dimensionali (ASME B16.5, ASME B16.47), una flangia a forma speciale è qualsiasi flangia che si discosta da queste forme o dimensioni circolari standard per soddisfare un requisito tecnico specifico.Questi sono spesso componenti su misura progettati per applicazioni uniche, limitazioni di spazio o punti di connessione non standard.

Gli ingegneri optano per flange di forma speciale per diverse ragioni:

1. Connessioni non circolari: l'apparecchiatura di accoppiamento (come un cambio, un involucro di pompa o una cassa) può avere un modello di bullone ovale, quadrato o rettangolare.

2. Restrizioni di spazio: in ambienti industriali ristretti, una flange rotonda a grandezza naturale potrebbe non essere adatta.

3. Requisiti di allineamento: A volte, i fori dei bulloni devono essere orientati in un modo molto specifico che non è possibile con flange standard e simmetriche.

4. Adattamento ai condotti dispari: in HVAC, manipolazione di materiali o industrie di processo specifiche, i condotti sono spesso rettangolari o quadrati.Una flangia speciale consente a un tubo rotondo di collegarsi a un tubo rettangolare o un recipiente.

5. Applicazioni ad alta tensione o specializzate: le flange standard potrebbero non essere sufficienti per pressioni, temperature o ambienti corrosivi estremamente elevati,con una superficie superiore o uguale a 20 m2,.

Classi equivalenti di flange speciale in acciaio inossidabile ASTM A182 F304L

Le flange a forma speciale possono essere realizzate con una grande varietà di materiali per adattarsi all'ambiente:

• Acciaio al carbonio: (ad esempio, ASTM A105, A350) - Utili generali, petrolio e gas, strutturali.

• Acciaio inossidabile: (ad esempio, ASTM A182 F304/F316) - Ambienti corrosivi, trasformazione alimentare, prodotti farmaceutici.

• Acciaio legato: (ad esempio, ASTM A182 F11/F22) - Servizi ad alta temperatura e alta pressione (come la generazione di energia).

• Duplex & Super Duplex: (ad esempio, ASTM A182 F51/F55) - Applicazioni offshore e marine che richiedono elevata resistenza e resistenza alla corrosione.

• Leghe di nichel: (ad esempio, Inconel, Hastelloy) - Ambienti estremamente corrosivi o ad alta temperatura.

Composizione chimica della flangia speciale in acciaio inossidabile ASTM A182 F304L%

Proprietà meccaniche della flangia speciale in acciaio inossidabile ASTM A182 F304L

Tipi comuni di flange a forma speciale

1- Flanche ovali:Spesso utilizzati dove lo spazio è limitato in una direzione (ad esempio, sui corpi delle valvole, i caschi dei compressori o nella costruzione navale).

2- Flanche quadrate:Comune nel lavoro di condotte a bassa pressione, nei serbatoi di trattamento dell'acqua e nelle attrezzature agricole.Sono più facili da fabbricare per collegamenti quadrati o rettangolari e sono spesso utilizzati con semplici guarnizioni tagliate da materiale di foglio.

3Flanche rettangolari:Molto comune nella movimentazione dei materiali (sistemi di raccolta delle polveri), HVAC (riscaldamento, ventilazione e aria condizionata),e lavorazione chimica in cui grandi volumi di aria o di materiali vengono trasportati attraverso condotte rettangolari.

4. Flangelle a segmento o a conchiglia:Si tratta di flange fatte in due o più pezzi che sono avvitate attorno a un tubo esistente.o per il collegamento di rami a una linea esistente senza tagliare il tubo (Tapping a caldo).

5- Flanges di orifizio con rubinetti speciali:Mentre le flange di orifizio sono di tipo standard, le versioni "speciali" includono fori a pressione aggiuntivi o posizionati in modo diverso per impostazioni di misurazione del flusso più complesse.

6- Fabbricazione su misura:Qualsiasi flange progettata da zero per soddisfare uno specifico disegno ingegneristico, che incorpora modelli di fori di bullone unici, lunghezze di mozzo insolite o coni speciali.

Applicazione
