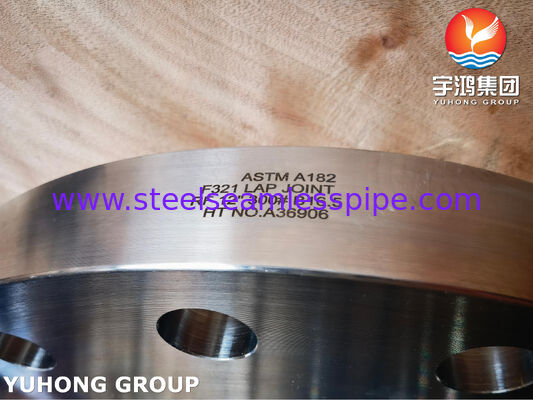

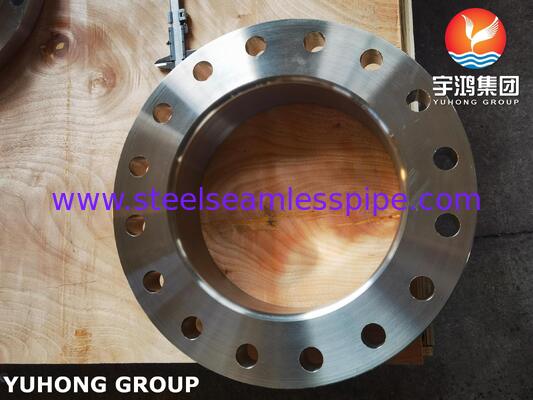

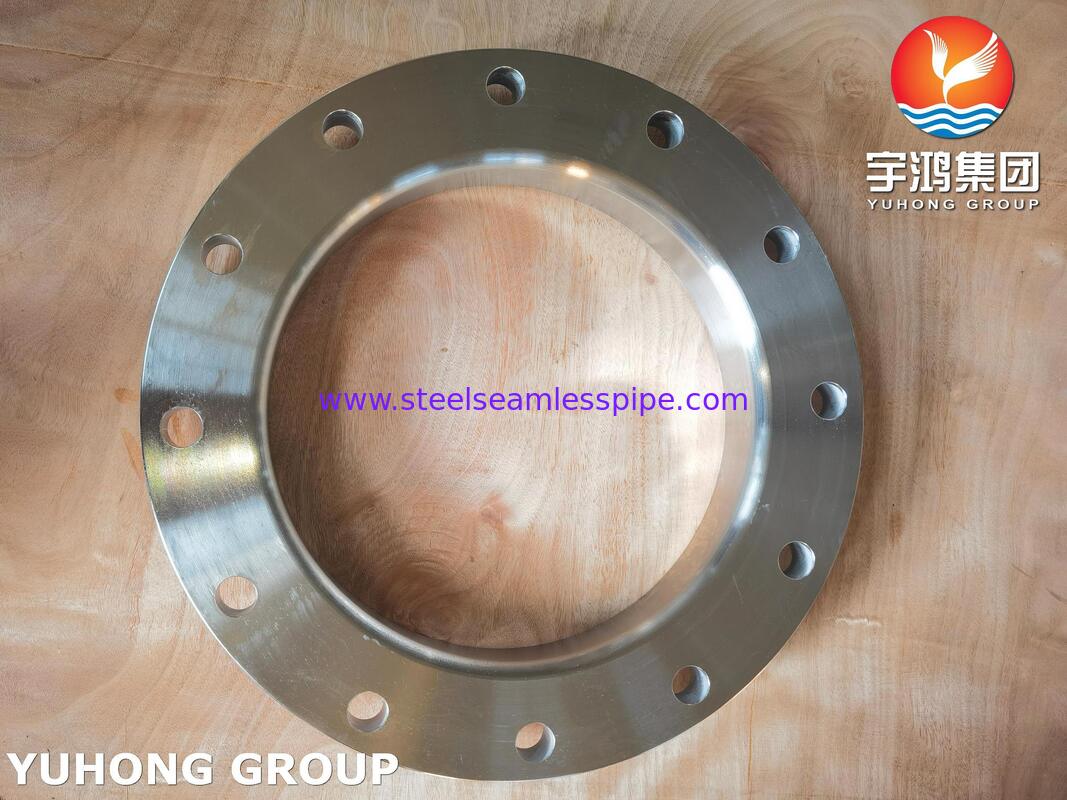

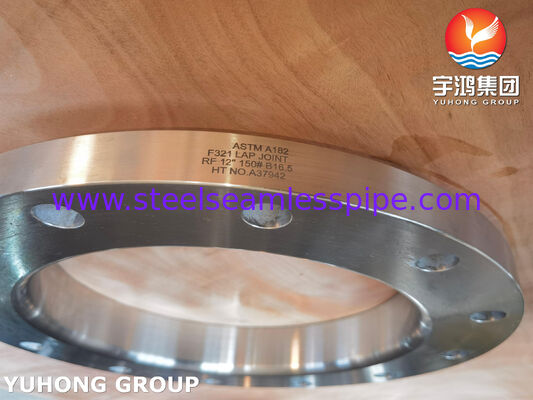

Flangia a giunto libero in acciaio inossidabile ASTM A182 F321 / UNS S32100 / 1.4541

Flangia in acciaio inossidabile ASTM A182 F321UNS S32100Flangia a giunto sovrapposto in acciaio forgiato

Flangia a giunto sovrapposto ASTM A182 F321per un sistema di tubazioni ad alta temperatura dove è necessaria la flessibilità e il facile allineamento di una flangia libera, e il materiale deve resistere alla corrosione intergranulare dopo la saldatura.

Una flangia a giunto sovrapposto non è un componente monopezzo come una flangia a collo saldato o una flangia a scorrimento. È un assemblaggio in due parti costituito da: 1. L'anello flangiato (flangia libera): questa è la parte realizzata in ASTM A182 F321. Assomiglia a una flangia a scorrimento ma ha un raggio sul foro sulla faccia posteriore. 2. Il codolo: questo è un pezzo di tubo separato e corto che viene saldato al tubo. Ha un labbro curvo che corrisponde al raggio sull'anello flangiato.

Perché F321 per servizio ad alta temperatura?

1. Resistenza alla sensibilizzazione:

Il codolo richiede la saldatura al tubo. Se si utilizzasse un codolo standard 304, il calore della saldatura potrebbe sensibilizzare il materiale, rendendolo suscettibile alla corrosione. La stabilizzazione al titanio dell'F321 previene ciò.

2. Integrità ad alta temperatura:

L'anello flangiato stesso, pur non essendo a contatto con il fluido di processo, è esposto al calore ambientale irradiato dal tubo. L'F321 mantiene le sue proprietà meccaniche e l'integrità strutturale in questo ambiente caldo meglio dei gradi non stabilizzati.

Vantaggi del design a giunto sovrapposto

• Facilità di allineamento: poiché l'anello flangiato ruota, i fori dei bulloni sono incredibilmente facili da allineare, il che è un grande vantaggio nella costruzione in cantiere o quando ci si collega ad apparecchiature con flange che hanno fori dei bulloni fissi.

• Risparmio sui costi nei sistemi ad alta lega: è possibile utilizzare un materiale meno costoso per l'anello flangiato (ad esempio, acciaio al carbonio) mentre le parti bagnate (il codolo e il tubo) sono realizzate con la lega costosa. Tuttavia, in questo caso specifico (F321), entrambe le parti sarebbero probabilmente F321 per una soluzione completa ad alta temperatura.

• Inventario ridotto: un set di anelli flangiati può essere utilizzato con codoli di diverse serie (spessori di parete), purché il diametro interno dell'anello sia sufficientemente grande.

Applicazioni

• Scambiatori di calore: utilizzati frequentemente sui canali e sugli involucri degli scambiatori di calore dove l'espansione termica e la necessità di smontaggio frequente per la pulizia sono comuni. La flangia libera può gestire meglio gli stress termici rispetto a una flangia fissa, e il materiale F321 resiste alle temperature operative.

• Tubazioni per forni e linee di surriscaldamento: qualsiasi sistema di tubazioni che opera costantemente al di sopra degli 800°F (427°C).

• Sistemi di scarico per aerei e aerospaziali: dove il calore elevato e le vibrazioni sono fattori.

• Impianti chimici e petrolchimici: in processi che coinvolgono alte temperature, specialmente dove la corrosione acquosa non è la preoccupazione principale ma la resistenza ad alta temperatura lo è.
