Tubi alettati saldati ad alta frequenza TP347H Tubo base e alette CS per caldaie e riscaldatori

Tubo Base in Acciaio Inossidabile ASTM A376 TP347H con Tubo a Pinne Saldato ad Alta Frequenza in Acciaio al Carbonio per Economizzatori HRSG e Recupero di Calore da Gas di Scarico ad Alta Temperatura

Nei generatori di vapore a recupero di calore (HRSG), negli economizzatori di caldaie di servizio pubblico e nei sistemi di recupero di calore da gas di scarico ad alta temperatura che operano sopra 500–650 °C, gli operatori incontrano un'area di scambio termico limitata, un allentamento progressivo delle alette sotto cicli termici, una resistenza di contatto elevata e un degrado del tubo base dovuto a ossidazione e creep. Il nostro tubo base in acciaio inossidabile austenitico senza saldatura ASTM A376 TP347H dotato di alette continue in acciaio al carbonio mediante saldatura a resistenza ad alta frequenza fornisce un robusto legame metallurgico che mantiene le prestazioni termiche in servizio ciclico ad alta temperatura, aumentando sostanzialmente l'area superficiale esterna sul lato dei gas di scarico.

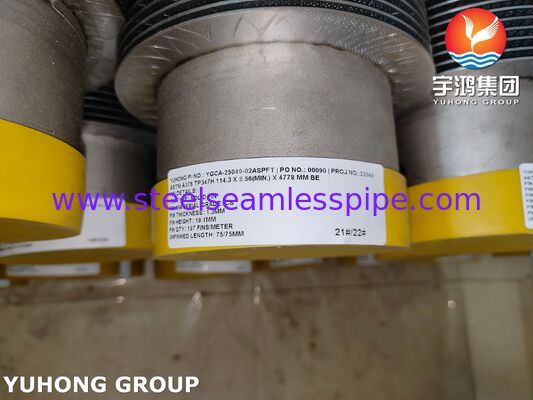

Struttura del Prodotto – Tubo Base ASTM A376 TP347H + Alette in Acciaio al Carbonio con Processo di Saldatura ad Alta Frequenza

Il tubo comprende un tubo base in acciaio inossidabile austenitico senza saldatura ASTM A376 TP347H (UNS S34709) con nastro continuo di alette piene in acciaio al carbonio avvolto elicoidalmente e saldato continuamente alla superficie esterna mediante saldatura a resistenza ad alta frequenza (HFW).

Il processo HFW genera una fusione localizzata alla radice dell'aletta e alla superficie del tubo sotto pressione controllata, formando un legame metallurgico continuo senza metallo d'apporto. Ciò produce una saldatura ad alta integrità con eccellente conducibilità termica, resistenza agli shock termici e stabilità a lungo termine sotto vibrazioni e cicli di temperatura tipici del servizio HRSG ed economizzatore di caldaia.

Composizione Chimica – Tubo Base ASTM A376 TP347H e Materiale Aletta in Acciaio al Carbonio

Gamma Dimensionale e Tolleranza – Tubo a Pinne Saldato ad Alta Frequenza ASTM A376 TP347H + CS

Vantaggi Prestazionali in Servizio HRSG e Gas di Scarico ad Alta Temperatura

• La saldatura metallurgica continua garantisce una resistenza di contatto quasi nulla ed elimina il distacco progressivo delle alette comune nei design avvolti a tensione o incassati sotto cicli termici.
• Il tubo base TP347H offre una resistenza superiore al creep, resistenza all'ossidazione e resistenza alla corrosione intergranulare a temperature elevate (capacità di servizio continuo fino a circa 815–850 °C limite di ossidazione; progettazione delle parti sotto pressione governata dalle sollecitazioni ammissibili ASME).
• Le alette in acciaio al carbonio forniscono un miglioramento economicamente vantaggioso dell'area superficiale sul lato dei gas di scarico, mentre il tubo base in acciaio inossidabile gestisce vapore ad alta pressione o fluidi di processo.
• L'elevata resistenza del legame resiste a vibrazioni, pulizia della fuliggine e shock termici tipici degli economizzatori HRSG e delle caldaie a recupero di calore.
• Efficienza di scambio termico aumentata sostanzialmente rispetto ai tubi nudi, consentendo un maggiore recupero di calore nello spazio disponibile e una riduzione del numero di file di tubi.

Focus Applicativo – Economizzatori HRSG, Recupero di Calore da Caldaie di Servizio Pubblico e Servizio ad Alta Temperatura Petrolchimico

Questi tubi a pinne HFW ASTM A376 TP347H + acciaio al carbonio sono specificati per:

• Economizzatori ed evaporatori di generatori di vapore a recupero di calore (HRSG) che recuperano calore dai gas di scarico delle turbine a gas
• Economizzatori e preriscaldatori d'aria di caldaie di servizio pubblico che operano su gas di scarico ad alta temperatura
• Unità di recupero di calore da gas di scarico in impianti petrolchimici e di raffinazione
• Scambiatori di calore di processo ad alta temperatura e sezioni di convezione dove è richiesto un miglioramento dello scambio termico esterno sul lato gas

Il prodotto aumenta il calore recuperabile dai flussi di gas di scarico ad alta temperatura, migliora l'efficienza termica complessiva dell'impianto e riduce il rischio di guasto del tubo base dovuto a ossidazione o creep, mantenendo un attacco affidabile delle alette in servizio ciclico.

Imballaggio, Logistica e Termini Commerciali

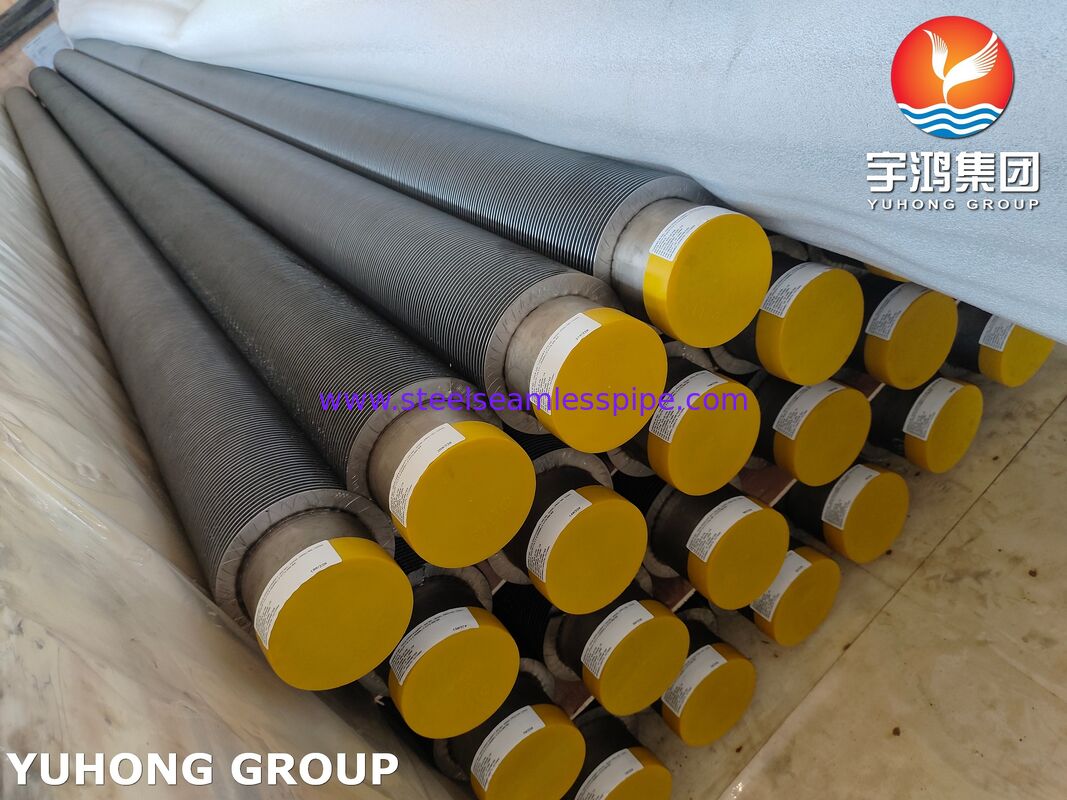

I tubi sono imballati in robusti casse di compensato o gabbie di legno con telaio in acciaio, con supporti interni e protezioni alle estremità per prevenire deformazioni delle alette durante il trasporto marittimo o terrestre. L'imballaggio per l'esportazione soddisfa i requisiti ISPM 15 ove applicabile.

• MOQ: 200–500 kg o lunghezza equivalente (negoziabile per lotti prototipo o piccoli lotti di prova)
• Base Prezzo: FOB porti principali cinesi (Shanghai, Ningbo, Tianjin, ecc.)
• Tempi di Consegna: 35–60 giorni dalla conferma dell'ordine e ricezione del deposito o L/C, a seconda della quantità, del diametro e della configurazione delle alette
• Pagamento: T/T o L/C irrevocabile a vista

Certificati e Controllo Qualità – Tracciabilità Materiale ASTM A376 TP347H

Ogni spedizione è fornita con:

• Certificato di Prova di Stabilimento EN 10204 3.1 che copre la composizione chimica, le proprietà meccaniche e il trattamento termico del tubo base ASTM A376 TP347H
• Rapporti di ispezione dimensionale e registri di integrità della saldatura
• Test idrostatico e/o esame non distruttivo (correnti parassite, ultrasuoni o liquidi penetranti) come specificato
• Certificazione del sistema di gestione della qualità ISO 9001
• Ispezione opzionale da parte di terzi (SGS, BV, Lloyd’s, ecc.)
