Tubi borchiati per economizzatori – Acciaio legato ASTM A335 P5
Panoramica del prodotto
I tubi borchiati ASTM A335 P5 per economizzatori sono componenti ingegnerizzati per lo scambio termico, progettati per sistemi di caldaie ad alta temperatura, apparecchiature industriali per il recupero del calore di scarto e altre applicazioni termiche esigenti. Prodotti utilizzando acciaio legato al cromo-molibdeno 5Cr-0.5Mo, questi tubi combinano resistenza a temperature elevate, resistenza all'ossidazione e prestazioni affidabili in ambienti operativi adeguatamente progettati.I tubi borchiati presentano borchie in metallo pieno saldate sulla superficie esterna del tubo base. Le borchie aumentano l'area superficiale effettiva di scambio termico e promuovono lo scambio di calore tra la parete del tubo e il flusso di gas circostante. Sono particolarmente utili in applicazioni in cui lo scambio termico dal lato gas è limitato o dove i tubi alettati convenzionali potrebbero essere meno adatti a causa di ceneri, polvere o altre condizioni di processo difficili.
L'ASTM A335 P5 è un grado di acciaio legato al cromo-molibdeno comunemente associato al servizio di pressione a temperature elevate. La sua composizione in lega fornisce una utile resistenza all'ossidazione ad alta temperatura e prestazioni termiche migliorate rispetto all'acciaio al carbonio ordinario, in base alle condizioni operative effettive e all'ambiente di corrosione.
I nostri tubi borchiati possono essere prodotti secondo disegni del cliente e specifiche di progetto, con dimensioni del tubo personalizzate, geometria delle borchie, procedure di saldatura e finiture superficiali per soddisfare i requisiti degli economizzatori industriali e dei sistemi di recupero del calore.
Caratteristiche chiave del prodotto
Acciaio legato per alte temperature:
-
I tubi base ASTM A335 P5 sono adatti per applicazioni a temperature elevate ingegnerizzate in modo appropriato.Superficie di scambio termico migliorata:
-
Le borchie saldate aumentano l'area superficiale esterna disponibile per lo scambio termico dal lato gas.Robusta fissaggio delle borchie:
-
La saldatura delle borchie viene selezionata in base all'integrità meccanica richiesta, alle condizioni di servizio e alle procedure di saldatura applicabili.Flessibilità di applicazione:
-
Diametro, altezza, spaziatura, disposizione delle borchie e lunghezza del tubo possono essere personalizzati.Fabbricazione industriale:
-
La produzione può essere coordinata con tolleranze dimensionali specificate, requisiti di ispezione e documentazione di progetto.Ingegneria personalizzata:
-
Configurazioni adatte possono essere sviluppate per nuove installazioni, apparecchiature di ricambio e aggiornamenti di sistemi di recupero del calore.Applicazioni tipiche
1. Economizzatori di caldaie
I tubi borchiati possono essere incorporati nei progetti di economizzatori per recuperare calore sensibile dai gas di scarico e trasferirlo all'acqua di alimentazione della caldaia o a un altro fluido di lavoro designato. La disposizione finale dipende dal progetto della caldaia, dal profilo di temperatura e dalla caduta di pressione ammissibile dal lato gas.
2. Recupero del calore di scarto industriale
In forni industriali, sistemi di combustione e impianti di riscaldamento di processo, i tubi borchiati possono aiutare a recuperare energia termica dai gas di scarico che altrimenti verrebbero dispersi.
3. Centrali elettriche e caldaie di servizio pubblico
Assemblaggi di tubi borchiati progettati in modo appropriato possono essere utilizzati in sezioni selezionate di recupero del calore della caldaia dove sono richiesti acciaio legato per alte temperature e una superficie esterna meccanicamente robusta.
4. Raffinerie e impianti petrolchimici
Le apparecchiature di recupero del calore nelle raffinerie e negli impianti petrolchimici possono utilizzare tubi borchiati in acciaio legato dove la temperatura di processo, la pressione e le condizioni di corrosione giustificano la selezione del materiale.
5. Apparecchiature di processo ad alta temperatura
Altre potenziali applicazioni includono ossidatori termici specializzati, sezioni di recupero del calore di forni a combustione e sistemi di raffreddamento del gas industriale, soggetti a valutazione ingegneristica dettagliata.
Specifiche del prodotto
Le seguenti sono gamme di produzione rappresentative piuttosto che dimensioni obbligatorie specificate dall'ASTM A335. La disponibilità effettiva, le tolleranze e l'idoneità al progetto devono essere confermate rispetto ai requisiti del progetto.
Articolo
| Specifiche tipiche |
Nome del prodotto |
| Tubi borchiati per economizzatori |
Materiale del tubo base |
| ASTM A335 P5 / ASME SA335 P5 ove specificato |
Tipo di materiale |
| Acciaio legato al cromo-molibdeno 5Cr-0.5Mo |
Produzione del tubo base |
| Tubo in acciaio legato senza saldatura |
Diametro esterno |
| Circa 25,4–168,3 mm |
Spessore della parete |
| Circa 3,2–20 mm |
Lunghezza del tubo |
| Tipicamente 3.000–12.000 mm; altre lunghezze previo accordo |
Materiale delle borchie |
| Selezionato per adattarsi al materiale del tubo, alla temperatura di servizio e ai requisiti di progetto |
Diametro delle borchie |
| Circa 8–25 mm |
Altezza delle borchie |
| Circa 10–40 mm |
Disposizione delle borchie |
| In linea, sfalsata o specifica per disegno |
Spaziatura delle borchie |
| Personalizzata per il progetto termico e meccanico |
Fissaggio delle borchie |
| Processo di saldatura qualificato adatto al progetto specificato |
Condizione superficiale |
| Come prodotto, pulito o altrimenti specificato |
Documentazione |
| Certificati di prova del materiale e registri di ispezione come concordato |
Importante: |
Queste dimensioni sono gamme indicative di produzione del prodotto, non requisiti ASTM universali. Il materiale delle borchie, il design della saldatura, il metodo di fissaggio e le tolleranze dimensionali devono essere concordati prima della produzione.Composizione chimica ASTM A335 P5
L'ASTM A335 P5 è un acciaio legato al cromo-molibdeno. La seguente tabella riporta i limiti di composizione comunemente specificati per il grado P5, soggetti a conferma rispetto all'edizione standard di riferimento e al certificato del materiale.
Elemento
| Composizione, % in massa |
Carbonio (C) |
| 0,15 max |
Manganese (Mn) |
| 0,30–0,60 |
Fosforo (P) |
| 0,025 max |
Silicio (Si) |
| 0,025 max |
Silicio (Si) |
| 0,50 max |
Cromo (Cr) |
| 4,00–6,00 |
Molibdeno (Mo) |
| 0,45–0,65 |
Il contenuto di cromo contribuisce alla resistenza all'ossidazione a temperature elevate, mentre il molibdeno supporta la resistenza e la resistenza all'ammorbidimento termico. L'equilibrio di queste proprietà rende il P5 un candidato per tubazioni a pressione ad alta temperatura e apparecchiature di scambio termico progettate in modo appropriato. |
La composizione chimica deve essere verificata utilizzando i requisiti ASTM A335 applicabili e le disposizioni di analisi del calore o di analisi del prodotto specificate nell'ordine di acquisto.
Proprietà meccaniche dell'ASTM A335 P5
I seguenti sono i requisiti meccanici minimi comunemente specificati per l'ASTM A335 P5. Confermare la designazione del grado applicabile, l'edizione standard, la forma del prodotto e qualsiasi requisito di progetto aggiuntivo prima del rilascio per la produzione.
Proprietà
| Requisito tipico |
Resistenza alla trazione |
| 415 MPa minimo |
Resistenza allo snervamento |
| 205 MPa minimo |
Allungamento |
| Secondo i requisiti applicabili del campione e dello standard |
Durezza |
| Come richiesto dalla specifica di riferimento e dall'ordine di acquisto |
Le proprietà meccaniche sono stabilite tramite test del tubo base in conformità con la specifica del materiale applicabile. La saldatura delle borchie e qualsiasi successivo trattamento termico possono influenzare le proprietà locali del materiale; pertanto, la qualifica della saldatura e ulteriori esami devono essere specificati quando richiesto dal progetto. |
Processo di produzione
1. Selezione del tubo base
I tubi senza saldatura ASTM A335 P5 vengono acquistati secondo il diametro esterno, lo spessore della parete, la lunghezza e la condizione del materiale richiesti. L'identificazione del materiale e la certificazione vengono controllate prima della fabbricazione.
2. Taglio e preparazione delle estremità
I tubi vengono tagliati alla lunghezza specificata e le estremità vengono preparate per adattarsi ai requisiti di assemblaggio e installazione a valle.
3. Preparazione delle borchie
Le borchie vengono prodotte o selezionate secondo il diametro, l'altezza, il materiale e la geometria specificati. La compatibilità del materiale delle borchie viene valutata rispetto alla temperatura operativa, alla chimica del tubo e alla procedura di saldatura.
4. Saldatura delle borchie
Le borchie vengono fissate utilizzando una procedura di saldatura approvata e qualificata, appropriata per i materiali selezionati e il progetto. I parametri di saldatura vengono controllati per ottenere la qualità di fissaggio richiesta, limitando al contempo gli effetti dannosi sul materiale base.
5. Trattamento termico, quando richiesto
Il trattamento termico post-saldatura viene eseguito quando richiesto dal codice di costruzione applicabile, dalla procedura di saldatura qualificata, dai requisiti del materiale o dalla specifica di progetto. Il ciclo di temperatura e i registri vengono documentati come applicabile.
6. Ispezione e verifica finale
I tubi finiti sono soggetti a controlli dimensionali e agli esami visivi, di integrità della saldatura, di verifica del materiale e non distruttivi specificati. I risultati vengono registrati in conformità con il piano di ispezione e prova.
Metodi di ispezione e collaudo
L'assicurazione della qualità per i tubi borchiati ASTM A335 P5 dovrebbe coprire sia il tubo base senza saldatura che i fissaggi delle borchie saldate. L'ambito preciso dell'ispezione dipende dall'ordine di acquisto, dal codice di progettazione, dalle condizioni di servizio e dai criteri di accettazione concordati.
1. Revisione del certificato del materiale
Revisionare i certificati di prova del materiale per grado, numero di colata, composizione chimica, risultati dei test meccanici, condizione del trattamento termico e tracciabilità.
2. Analisi chimica
Verificare la composizione chimica utilizzando risultati di test di mulino certificati e, ove richiesto, analisi di prodotto indipendente o test analitici idonei.
3. Test di trazione
Controllare la resistenza alla trazione, la resistenza allo snervamento e l'allungamento in conformità con la specifica del tubo base applicabile e i metodi di prova di riferimento.
4. Test di durezza
Eseguire test di durezza ove richiesto dalla specifica del materiale, dalla procedura di saldatura, dai requisiti di trattamento termico o dal piano di ispezione del progetto.
5. Ispezione dimensionale

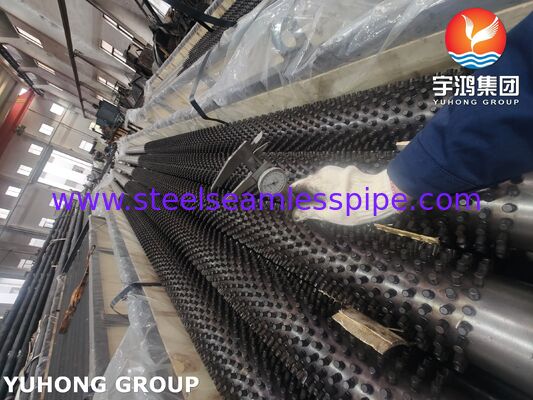

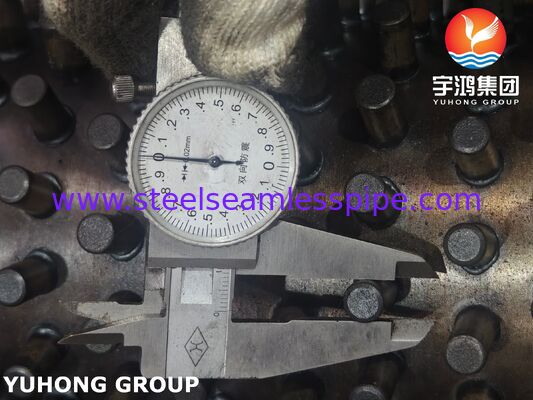

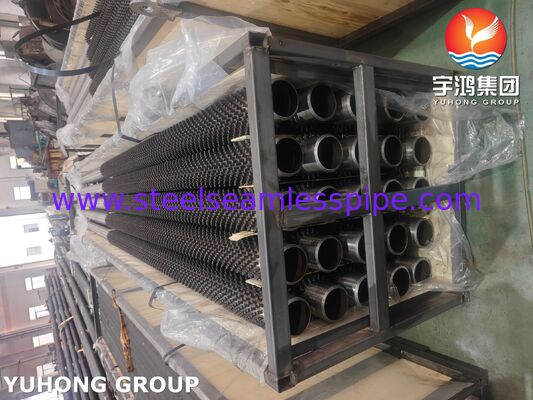

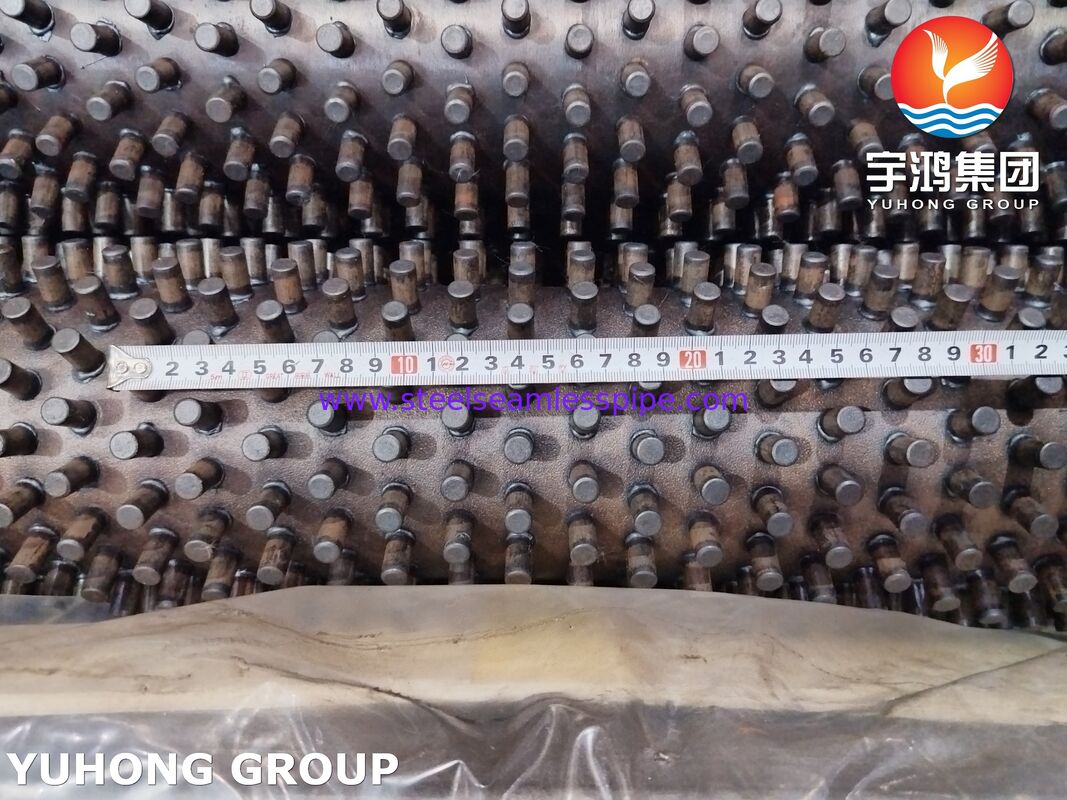

Misurare il diametro esterno del tubo, lo spessore della parete, la lunghezza, la rettilineità, il diametro delle borchie, l'altezza delle borchie, la spaziatura delle borchie e la configurazione generale rispetto ai disegni approvati.
6. Ispezione visiva
Esaminare la superficie del tubo, il posizionamento delle borchie, l'aspetto della saldatura e le aree di saldatura accessibili per difetti visibili, fissaggio incompleto, spruzzi eccessivi o condizioni superficiali inaccettabili.
7. Test di integrità della saldatura delle borchie
Utilizzare un metodo di esame concordato, come piegatura rappresentativa, martello o altri test di fissaggio qualificati ove appropriato. Il metodo, la frequenza di campionamento e i criteri di accettazione devono essere definiti dalla procedura approvata o dalla specifica di progetto.
8. Esame non distruttivo
L'esame con liquidi penetranti, particelle magnetiche, ultrasuoni o radiografia può essere specificato ove tecnicamente appropriato per la geometria e il tipo di difetto previsto. Non tutti i metodi sono adatti a ogni configurazione di saldatura di borchie e l'estensione dell'esame richiesta deve essere concordata in anticipo.
9. Test di tenuta idrostatica o alternativo
Il tubo base viene testato in conformità con i requisiti ASTM A335 di riferimento o un'alternativa espressamente consentita. Ulteriori test di un assemblaggio borchiato completato devono seguire la specifica di progettazione e di acquisto applicabile.
10. Verifica del trattamento termico
Ove sia richiesto il trattamento termico post-saldatura, verificare il ciclo di temperatura registrato, il tempo di mantenimento e la documentazione di processo applicabile.
11. Documentazione finale
Fornire i registri di ispezione e prova concordati, i certificati dei materiali, i documenti di tracciabilità e i rapporti dimensionali. I registri di qualifica della procedura di saldatura e del saldatore possono essere inclusi quando richiesto dal contratto.
Vantaggi dei tubi borchiati per economizzatori
Area di scambio termico esterna migliorata rispetto a un tubo liscio altrimenti simile.
-
Potenziale miglioramento del recupero di calore dove la convezione dal lato gas è la resistenza dominante.
-
Geometria delle borchie flessibile per soddisfare i requisiti termici e meccanici specifici del progetto.
-
Opzione di materiale base in acciaio legato per servizio ad alta temperatura.
-
Adattabilità a flussi di gas selezionati polverosi o contenenti ceneri quando la disposizione, la spaziatura delle borchie e le disposizioni di pulizia sono ingegnerizzate correttamente.
-
Fabbricazione secondo disegni del cliente per apparecchiature di ricambio e nuove costruzioni.
-
Le prestazioni effettive di scambio termico dipendono dalle proprietà del gas, dalla velocità del flusso, dal passo dei tubi, dalla geometria delle borchie, dall'incrostazione, dalle differenze di temperatura e dal design complessivo dello scambiatore di calore. I tubi borchiati non forniscono automaticamente prestazioni superiori in ogni servizio.
Perché scegliere i nostri tubi borchiati ASTM A335 P5?
Ci concentriamo sulla fabbricazione guidata dalle specifiche per applicazioni industriali di scambio termico. Ogni ordine può essere definito in base al grado del tubo base, alle dimensioni del tubo, alla disposizione delle borchie, alla procedura di fissaggio, all'ambito di ispezione, ai requisiti di tracciabilità e alla documentazione di consegna.
La nostra pianificazione della produzione enfatizza:
Tracciabilità del grado del materiale e del numero di colata.
-
Controllo dimensionale rispetto ai disegni approvati.
-
Procedure di saldatura e ispezione definite.
-
Registri di ispezione su misura per il piano di qualità concordato.
-
Personalizzazione per economizzatori, caldaie e sistemi di recupero del calore di scarto industriale.
-
