ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numero di modello:	ASTM A335 P5 P9 P11 P22 Stupt tubo

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Imballaggi particolari:	Cassa /ferro di ferro da ply
Tempi di consegna:	7 giorni
Termini di pagamento:	L/c, t/t

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (290)

Tubo senza saldatura di acciaio inossidabile (277)

Tubo di acciaio inossidabile del duplex (127)

Metropolitana di acciaio inossidabile del duplex (29)

Tubo ad ago (107)

Tubo di pinna (631)

scambiatori di calore (17)

tubo dello scambiatore di calore (424)

Fusoli di tubi per scambiatori di calore (37)

Piastra tubiera dello scambiatore di calore (116)

deflettore dello scambiatore di calore (36)

Aria di raffreddamento (8)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (57)

Metropolitana saldata dell'acciaio inossidabile (114)

Tubo della lega di nichel (261)

Metropolitana della lega di nichel (79)

Metropolitana della lega di rame (227)

Metropolitana dell'acciaio legato (184)

Metropolitana di titanio (10)

tubo temprato luminoso (153)

Metropolitana di caldaia (145)

montaggio d'acciaio (804)

Flangia d'acciaio (590)

Altri (391)

Parti di rivestimento (7)

Descrizione di prodotto dettagliata

Nome prodotto:	Metropolitana fissata	Materiale del tubo:	Acciaio al carbonio, acciaio inossidabile, acciaio in lega
Tipo:	Saldatura, fissata	Tube OD:	20mm - 219mm
Spessore del tubo:	2mm - 16mm	Lunghezza del tubo:	può personalizzare
Spessore delle pinne:	0.8mm - 4mm	Densità delle pinne:	43 alette per metro alle 287 alette massime per metro
Altezza delle pinne:	0,25" (6.35mm) a 1,5" (38mm)	Applicazione:	Il dispositivo di raffreddamento di aria, lo scambiatore di calore, il vaporizzatore, condensatore

ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

What is a Studded Tube?

This is a specialized component designed for use in high-temperature and corrosive environments. Unlike finned tubes, which maximize convection surface area, studded tubes are primarily used to secure and protect refractory linings or to facilitate heating in certain furnace types.

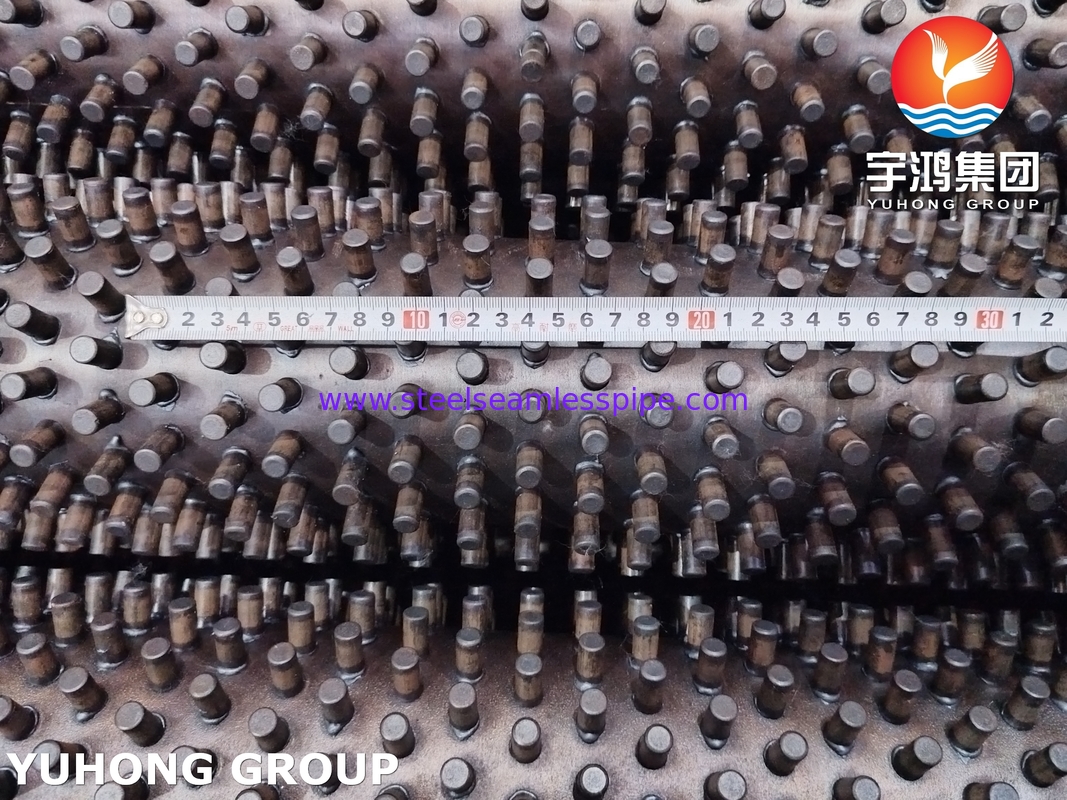

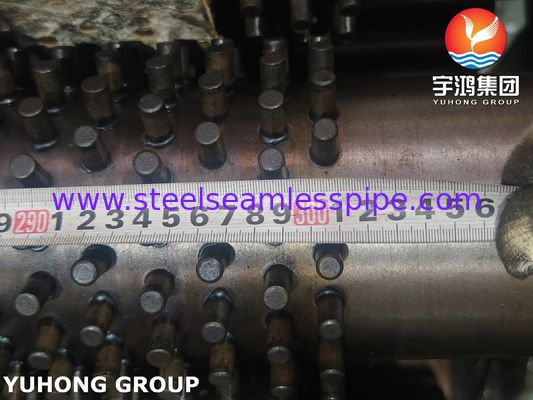

Studded tubes are manufactured by welding a series of studs (pins) to the outer surface of a base tube. These studs act as anchors, securing the castable refractory material to the tube surface.

ASTM A335 P5 base tube, combined with studs made from compatible materials, creates a robust system for lining furnaces, boilers, and reactors.

Studded Tube

Product:	studded tubes, welded stud tubes,studded steel tubes,studded fin tubes
Application:	, generally in furnaces and boilers where the surface is exposed to a very corrosive environment and where very dirty gas streams require frequent or aggressive cleaning.
Size:	OD: 38 mm ~219 mm
	WT: 4.0 mm ~20 mm /Tube Length (Mtr) :≤ 15Mtrs
	Fin Height: 6.0 mm ~ 38 mm
Base Tube(fin) Material:	Carbon Steel
	Alloy Steel
	Stainless Steel

Studded pipe size and material

Tube O.D.:	25~355.6 (mm)	1”~14”(NPS)
Tube Wall Thk.:	3.5~28.6 (mm)	0.14”~1.1”
Tube Length:	≤25,000 (mm)	≤82 ft
Stud Dia.:	6~25.4 (mm)	0.23”~1”
Stud Height:	10~50.8 (mm)	0.4”~2”
Stud Pitch:	8~30 (mm)	0.3”~1.2”
Stud Shape:	Cylindrical, Elliptical, Round, Lens type
Stud to tube surface angle:	Vertical, angular, staggered rows
Stud Material:	C.S. (most common grade is Q235B) S.S. (most common grade are AISI 304, 316, 409, 410, 321,347 ) A.S.
Tube Material:	C.S. (most common grade is A106 Gr.B) S.S. (most common grade are TP304, 316, 321, 347 ) A.S.(most common grade are T/P5,9,11,22,91 )
* This table is used as a general guide to our capabilities, please call us for any other customized cases.

Type	Description	Base tube	Fin specification (mm)
Type	Type	O.D. (mm)	Fin pitch	Fin height	Fin thick
Welding	HFW fin tube	16-219	3-25	5-30	0.8-3
	H/HH Type Fin Tube	25-63	8-30	<200	1.5-3.5
	Studed fin tube	25-219	8-30	5-35	φ5-20

Alloy Steel Chemical Compositions

Grade	UNS Designation	Composition, %
Grade	UNS Designation	Carbon	Manganese	Phosphorus, max	Sulfur, max	Silicon	Chromium	Molybdenum
P1	K11522	0.10-0.20	0.30-0.80	0.025	0.025	0.10-0.50	--	0.44-0.65
P2	K11547	0.10-0.20	0.30-0.61	0.025	0.025	0.10-0.30	0.50-0.81	0.44-0.65
P5	K41545	0.15MAX	0.30-0.60	0.025	0.025	0.50MAX	4.00-6.00	0.45-0.65
P9	K90941	0.15MAX	0.30-0.60	0.025	0.025	0.25-1.00	1.00-1.50	0.44-0.65
P11	K11597	0.05-0.15	0.30-0.60	0.025	0.025	0.50-1.00	1.00-1.50	0.44-0.65
P12	K11562	0.05-0.15	0.30-0.61	0.025	0.025	0.5MAX	0.80-1.25	0.44-0.65
P15	K11578	0.05-0.15	0..30-0.60	0.025	0.025	1.15-1.65	--	0.44-0.65
P21	K31545	0.05-0.15	0.30-0.60	0.025	0.025	0.50MAX	2.65-3.35	0.80-1.06
