Flangia a collo saldato ASTM A182 F60 AS2129 Standard australiani

Flangia a collo saldato ASTM A182 F60 AS2129

Descrizione

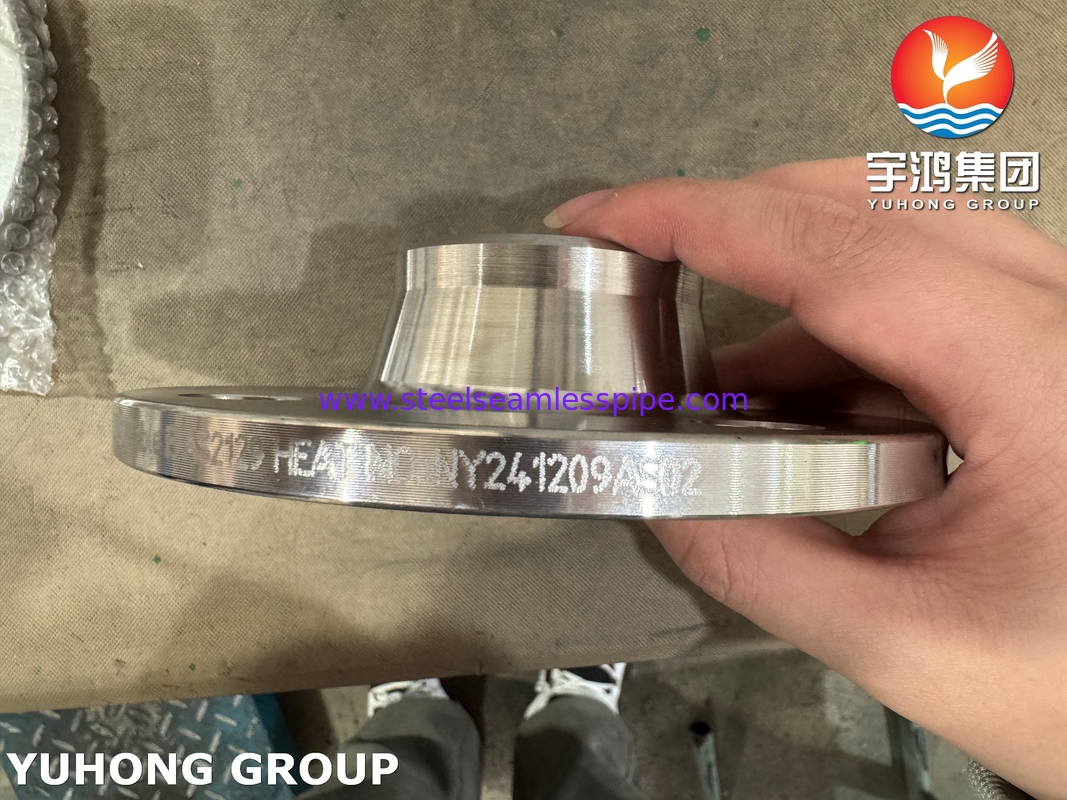

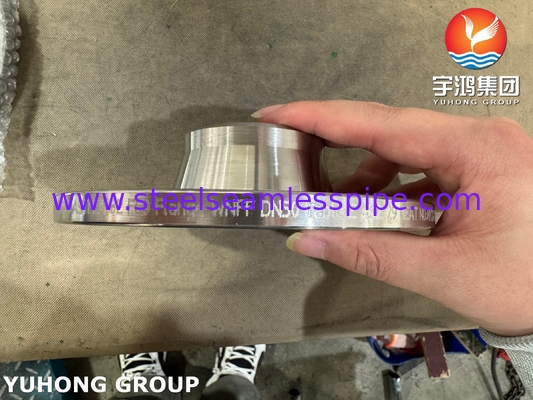

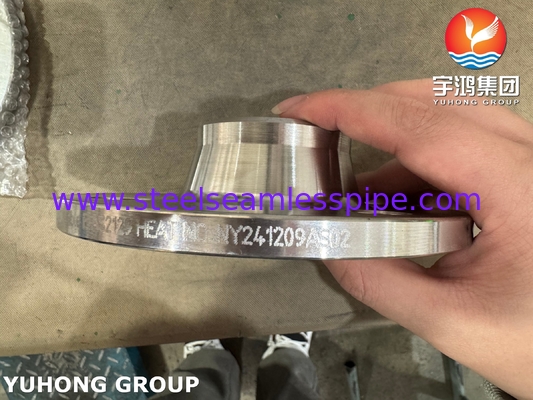

Questo prodotto è una flangia a saldare di testa (Weld Neck) che soddisfa i requisiti dimensionali dello standard australiano AS2129. La sua superficie di tenuta è una faccia piana (FF). Il materiale è acciaio inossidabile duplex (UNS S32205) che soddisfa lo standard ASTM A182 F60. Ha sia un'elevata resistenza che un'eccellente resistenza alla corrosione (in particolare alla corrosione da cloruri). È adatto per condizioni di lavoro gravose che richiedono la conformità agli standard australiani e necessitano di resistenza alla corrosione e resistenza ad alta pressione. Durante l'utilizzo, è necessario assicurarsi che le attrezzature di supporto dispongano anche di una superficie di tenuta piana o utilizzare una guarnizione piana completa adatta.

La dimensione della flangia AS 2129 è determinata dalla specifica "tabella" (D, E o F) che segue. La Tabella D corrisponde alla dimensione europea EN 1092-1 (DIN) (serie PN), la Tabella E corrisponde alla dimensione americana ASME B16.5 (serie Class) e la Tabella F è una serie di dimensioni puramente metriche unica per l'Australia. Quando si specifica o si seleziona una flangia AS 2129, è importante specificare la "Tabella" a cui appartiene (ad esempio, AS 2129 Tabella D PN16 DN100 WN RF), poiché le dimensioni (ad esempio, PCD, numero di fori per bulloni, spessore, ecc.) tra tabelle diverse possono essere completamente diverse, anche se la dimensione nominale e la classe di pressione sono simili. Questa struttura multi-tabella consente ad AS 2129 di adattarsi ad attrezzature di diverse origini e requisiti di progetti internazionali, pur mantenendo le opzioni di dimensioni locali australiane.

Tabella dei pesi delle flange in acciaio duplex F60

COMPOSIZIONE CHIMICA DELLA FLANGIA A COLLO SCORREVOLE ASTM A182 F60

PROPRIETÀ MECCANICHE DELLA FLANGIA A COLLO SCORREVOLE ASTM A182 F60

GRADI EQUIVALENTI DELLA FLANGIA A COLLO SCORREVOLE ASTM A182 F60
