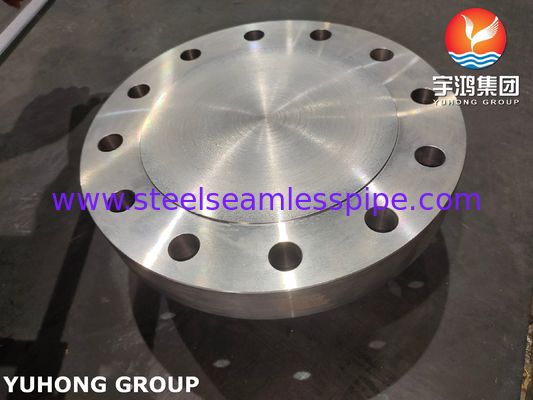

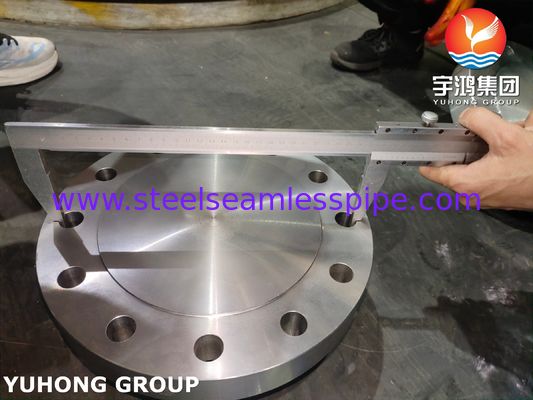

ASME SA350 LF2 Classe 1 Flange di copertura dell' ugello, flange forgiate a bassa temperatura

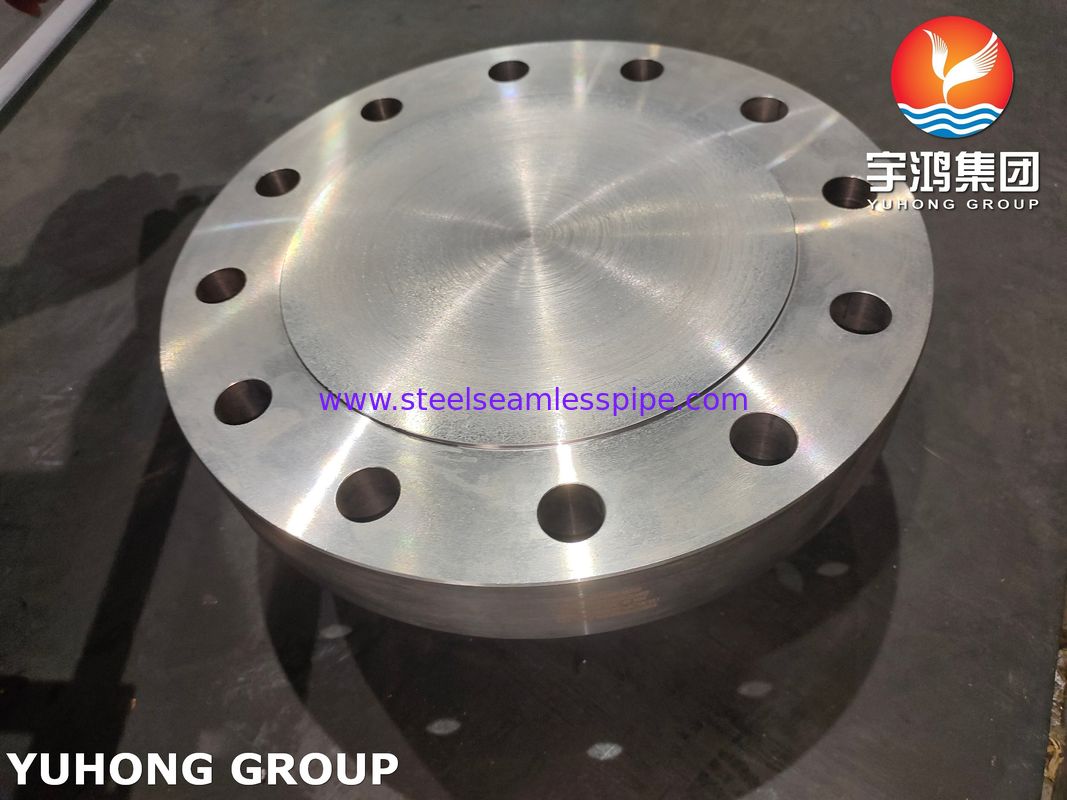

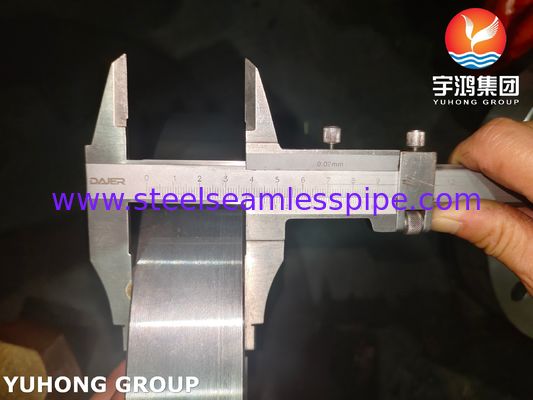

Forgiature a bassa temperatura​ , Flangia di copertura per ugello forgiata ASTM A350 Grado LF2 Classe 1

ASME SA350 LF2 Classe 1 è una specifica per forgiature in acciaio al carbonio a bassa temperatura progettata specificamente per flange, raccordi, valvole e componenti a pressione che operano in servizio criogenico.

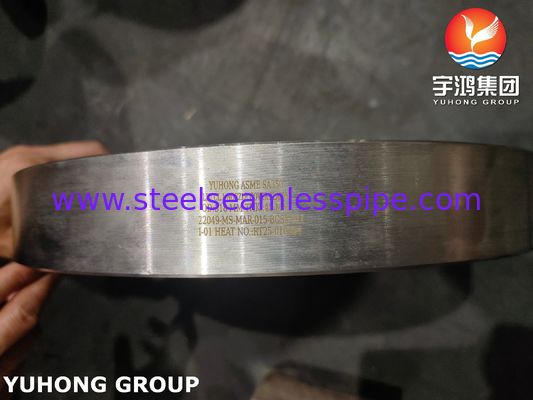

Specifiche della flangia di copertura per ugello ASTM A350/ASME SA350 LF2 CLASS1

1. Materiale: SA350 LF2

• Composizione base: acciaio a basso tenore di carbonio legato con nichel (Ni) per una migliore tenacità a bassa temperatura. Il contenuto tipico di Ni è 0,40-1,06%.

• Scopo: il nichel sposta la temperatura di transizione duttile-fragile (DBTT) del materiale verso il basso, prevenendo la frattura fragile a temperature sotto zero.

• Forma: fornito come forgiature (non fusioni o piastre).

2. Classe: Classe 1

• Requisito critico: questo designa la temperatura di servizio più bassa per cui il materiale è certificato.

• Valutazione della temperatura: -46°C (-50°F). Il materiale deve dimostrare un'adeguata tenacità all'urto (tramite test Charpy V-notch) a questa temperatura.

• Test: i test di impatto Charpy V-notch obbligatori vengono eseguiti a -46°C (-50°F) su ogni lotto di produzione. Devono essere soddisfatti rigorosi requisiti minimi di assorbimento di energia media (ad esempio, 20 J in media per dimensioni standard)

3. Componente: flangia di copertura per ugello

• Funzione: questa è essenzialmente una flangia cieca specializzata (tipo ASME B16.5: cieca) utilizzata per sigillare l'estremità di un ugello su un recipiente a pressione, uno scambiatore di calore o un sistema di tubazioni.

• Scopo:

  • Isolare sezioni per manutenzione, ispezione o sicurezza.

  • Fornire futuri punti di connessione ("coperture per ugelli" sono spesso temporanee).

  • Servire come guarnizioni permanenti su ugelli inutilizzati.

• Design: prodotto secondo dimensioni e pressioni nominali specificate in standard come ASME B16.5 (Flange per tubi e raccordi flangiati) o ASME B16.47 (Flange di grande diametro). Le caratteristiche principali includono fori per bulloni, facce (ad esempio, faccia rialzata - RF, giunto ad anello - RTJ) e spessore nominale per la pressione.

Composizione chimica della flangia di copertura per ugello ASTM A350 LF2

Proprietà meccaniche della flangia di copertura per ugello ASTM A350 LF2

Caratteristiche e requisiti chiave

• Tenacità a bassa temperatura: il motivo principale per specificare SA350 LF2 Cl. 1. Assicura la resistenza alla frattura fragile a -46°C/-50°F.

• Pressione nominale: la capacità di pressione della flangia a varie temperature è definita dalla sua classificazione ASME B16.5/B16.47 (ad esempio, Classe 150, 300, 600, 900, 1500, 2500). Il materiale LF2 Cl.1 deve essere adatto alla pressione/temperatura di progetto.

• Trattamento termico: le forgiature sono tipicamente normalizzate o normalizzate e temperate per ottenere la struttura del grano, le proprietà meccaniche e la tenacità all'urto richieste.

• Test di impatto obbligatorio: come accennato, i test Charpy a -46°C/-50°F sono richiesti per ogni lotto di produzione.

• NDE (esame non distruttivo): richiede il 100% di test a ultrasuoni (UT) per rilevare difetti interni. L'ispezione della superficie (MT o PT) è anche una pratica comune.

• Proprietà chimiche e meccaniche: deve soddisfare rigorosi limiti compositivi e requisiti di resistenza alla trazione/snervamento definiti in SA-350.

Applicazioni:

• Impianti di gas naturale liquefatto (GNL): tubazioni, serbatoi di stoccaggio, unità di lavorazione.

• Impianti di refrigerazione e criogenici: sistemi di ammoniaca, impianti di etilene, unità di separazione dell'aria.

• Petrolchimico e lavorazione del gas: apparecchiature per la manipolazione di gas o liquidi freddi.

• Generazione di energia: alcuni componenti nei sistemi criogenici.

• Recipienti a pressione e scambiatori di calore: chiusure per ugelli in recipienti che operano al di sotto di -29°C.
