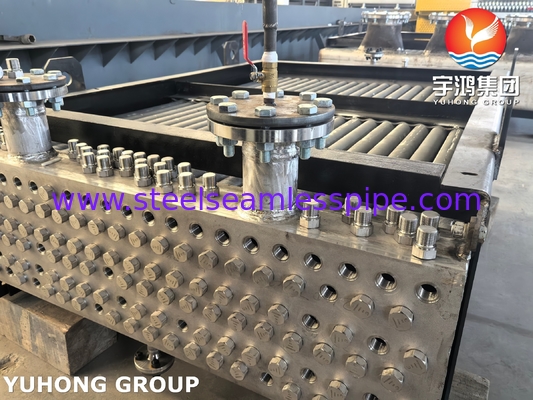

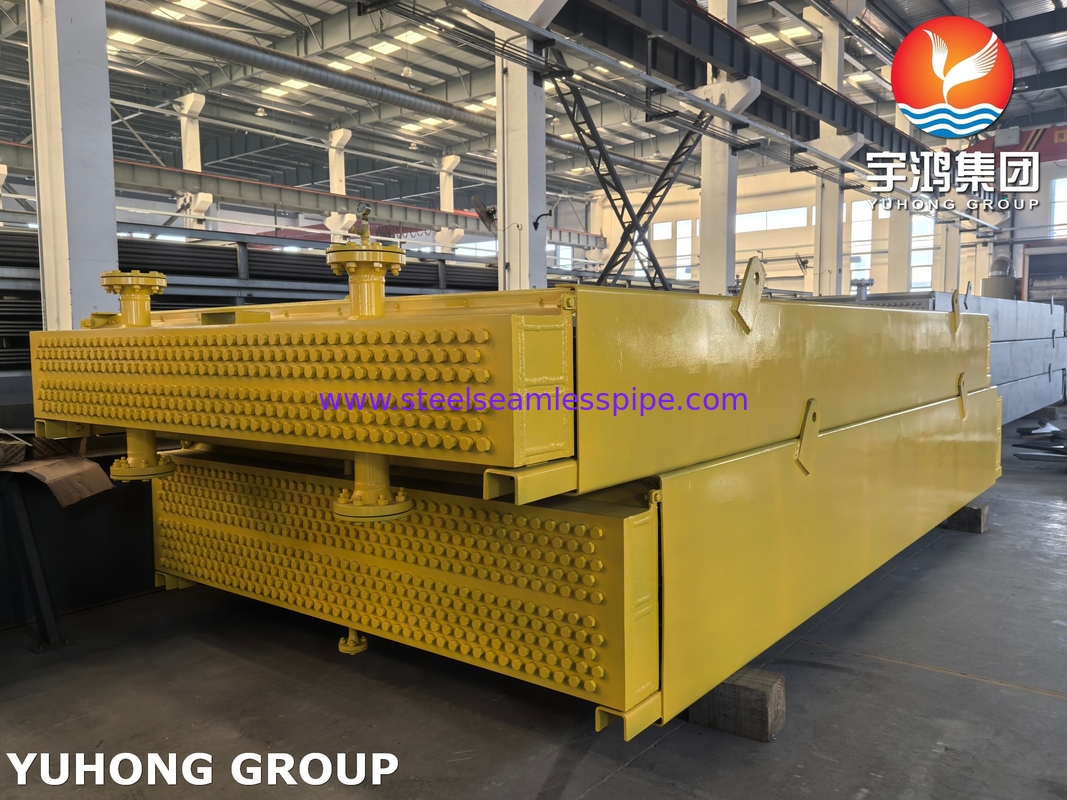

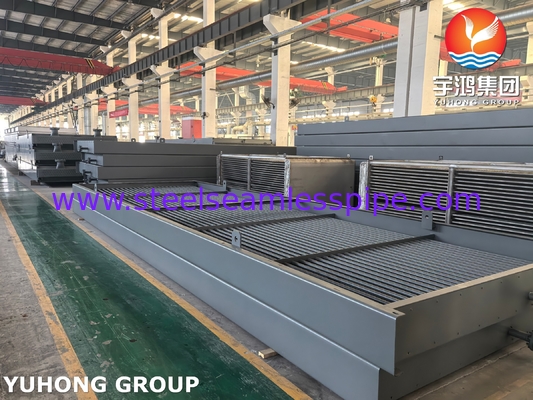

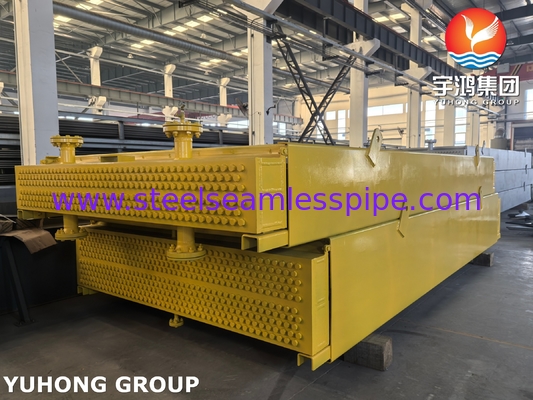

Caldaia aria orizzontale a presa forzata con tubo a pinne API
Un raffreddatore d'aria orizzontale a scarico forzato (FDAC) è uno scambiatore di calore specializzato progettato per raffreddare i fluidi di processo utilizzando aria, comunemente impiegato in industrie in cui la scarsità di acqua o l'efficienza sono un problema.Ecco una panoramica dettagliata:
Componenti chiave e progettazione
- Tubi a pinne: tubi orizzontali con pinne per massimizzare l'area superficiale per il trasferimento di calore.
- Ventilatori a presa forzata: ventilatori assiali o centrifughe posizionati sotto il fascio del tubo per spingere l'aria attraverso il sistema, garantendo un flusso d'aria controllato.
- Sala plenaria: dirige il flusso d'aria uniformemente sui tubi, ottimizzando l'efficienza di raffreddamento.
- Struttura di supporto: eleva l'unità per facilitare il flusso d'aria e fornire accesso alla manutenzione.
- Lenti a filtro: regolabili per regolare il flusso d'aria e adattarsi ai cambiamenti ambientali o operativi.
Principio di funzionamento
Flusso di fluidi di processo: il fluido caldo (ad esempio idrocarburi, acqua o gas) circola attraverso tubi a pinne orizzontali.
Flusso d'aria: i ventilatori forzano l'aria ambiente sopra i tubi, assorbendo il calore del fluido.
Configurazione di flusso incrociato: l'aria si muove perpendicolarmente ai tubi, massimizzando l'efficienza dello scambio termico.
Vantaggi
Efficienza energetica: raffreddamento efficace con minore consumo di acqua, ideale per le regioni aride.
Bassa manutenzione: i ventilatori sono situati al piano terra, semplificando l'accesso per la manutenzione.
Rifrescamento regolabile: le ventole e le velocità variabili dei ventilatori (attraverso VFD) consentono un controllo preciso della temperatura.
Risparmio di spazio: la disposizione orizzontale si adatta a impianti industriali compatti.
Sfide
Consumo energetico: i ventilatori richiedono una potenza significativa, specialmente in ambienti ad alta temperatura.
Sensibilità ambientale: diminuzione delle prestazioni in climi caldi; può essere necessario un raffreddamento supplementare (ad esempio, nebbiatura).
Rumore: il funzionamento del ventilatore può generare rumore, che richiede un'attenuazione acustica.
Requisiti di spazio: un'adeguata distanza libera intorno all'unità è fondamentale per il flusso d'aria.
Le FDAC sono una soluzione robusta per il raffreddamento industriale, che permette di bilanciare efficienza e flessibilità operativa.La loro adattabilità le rende indispensabili nei settori che danno la priorità alla conservazione e all'affidabilità delle acque.
Il tipo di Air Cooler normale èAria di raffreddamento orizzontale a presa forzata, Aria di raffreddamento orizzontale a presa indotta, Aria di raffreddamento a punta inclinata.
Applicazioni dei raffreddatori d'aria
Petrolio e gas: raffreddamento dei fluidi di processo delle raffinerie o dei gas di condensazione.
Centrali elettriche: sistema di raffreddamento ausiliario (ad esempio olio lubrificante per turbine).
HVAC: Climatizzazione su larga scala negli edifici commerciali.
Impianti chimici: controllo della temperatura dei reattori o dei depositi.
Risoluzione dei problemi di manutenzione del raffreddatore d'aria
| Numero di emissione |
Causa |
Soluzione |
| Riduzione dell'efficienza di raffreddamento |
Pinne rotte, guasto del ventilatore |
Pulire i tubi, controllare le cinture dei ventilatori |
| Vibrazione |
Ventilatore squilibrato, risonanza |
Ventilatore di riequilibrio, supporti di controllo |
| Perforazione |
Corrosione, guasto delle guarnizioni |
Prova di pressione, sostituzione delle guarnizioni |
| Consumo di energia elevato |
Pinne sporche, ventilatore disallineato |
Pulire, regolare il passo del ventilatore |
