Tipo di scarica d'aria Scambiatore di calore orizzontale raffreddato ad aria Tubo G Fin incorporato API 661 ASME VIII Div.1, ISO 13706

Tipo di scambio di calore orizzontale raffreddato ad aria, tubo G Fin incorporato, API 661, ASME VIII Div.1, ISO 13706

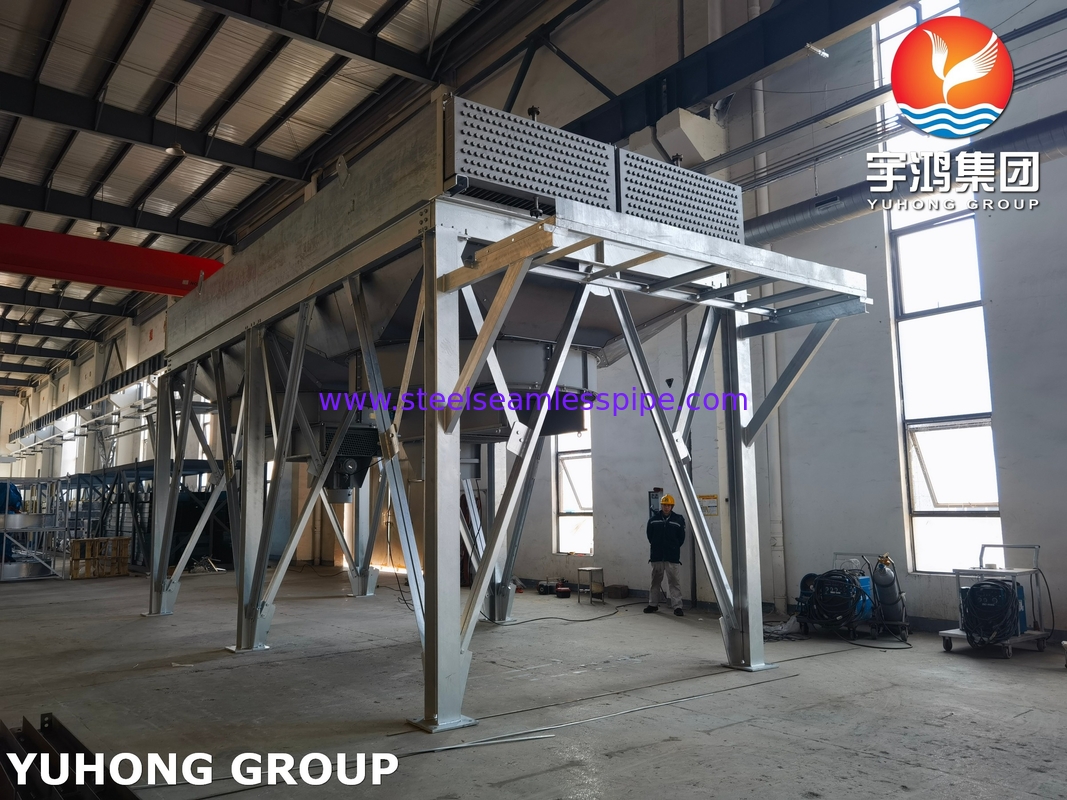

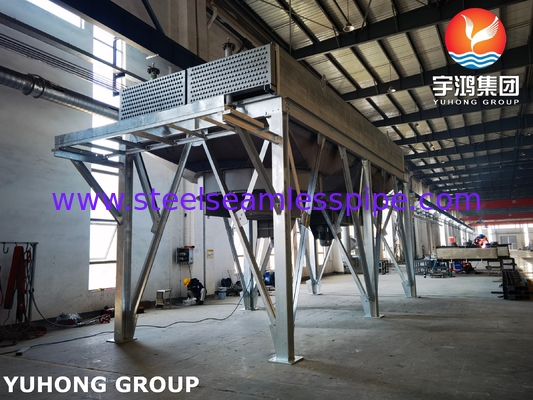

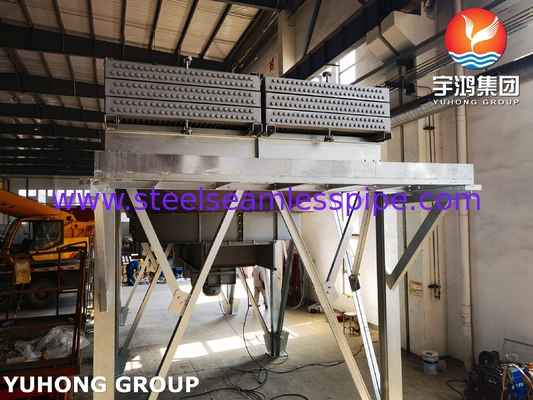

Hscambiatore di calore orizzontale raffreddato ad aria (ACHE)è un tipo di scambiatore di calore in cuifluido caldo di processo scorre attraverso tubi orizzontali mentre l'aria ambiente viene forzata o indotta attraverso di essiper il raffreddamento.raffinerie, impianti petrolchimici, centrali elettriche e impianti di trasformazione del gasa causa della loro efficienza e della loro progettazione che consente di risparmiare spazio.



1Caratteristiche chiave degli ACHE orizzontali

A. Progettazione e componenti

1. Fabbricazione di tubi

   • tubi orizzontali(in genere con pinne per un migliore trasferimento di calore).

   • Materiali:Acciaio al carbonio, acciaio inossidabile, rame-nickel, titanio.

   • di larghezza superiore a 20 mmAluminio (più comune), acciaio inossidabile o acciaio galvanizzato.

2. Fani e piloti

   • Flusso forzato (ventilatori sotto il fascio)oFlusso indotto (ventilatori sopra il fascio).

   • Tipo di ventilatore:di cilindrata superiore a 50 cm3.

   • Conduttori:Motori elettrici, turbine a vapore o sistemi idraulici.

3. Capi e ugelli

   • Di tipo di spina, di piastra di copertura o di intestazione di collettori.

   • di una lunghezza superiore a 50 mmespansione termica.

4. Struttura di sostegno

   • Cornice in acciaio al carboniocon rivestimento resistente alla corrosione.

   • Disegnati percarichi eolici e sismici(per API 661).

B. Configurazione del flusso

• Flusso di fluidi di processo: tubi interni (singolo-pass o multi-pass).

• Flusso d'ariaFlusso incrociato su tubi a pinne.

2Vantaggi degli ACHE orizzontali

✔Efficienza dello spazioL'impronta è più compatta rispetto ai modelli verticali.
✔Migliore distribuzione dell'aria- raffreddamento uniforme a causa del flusso d'aria orizzontale.
✔Facilità di manutenzioneI fasci di tubi possono essere facilmente rimossi per la pulizia.
✔Disegno flessibilePossono essere installati su supporti per tubi o a livello del terreno.
✔Efficienza energeticaI ventilatori a velocità variabile ottimizzano il consumo energetico.

3Applicazioni comuni

• Rafinerie: raffreddamento di flussi di idrocarburi (ad esempio, condensatori aerei).

• Centrali elettriche: raffreddamento ausiliario per olio lubrificante, olio di trasformatore.

• Trasformazione del gas: Condensatori per liquidi di gas naturale (LNG).

• Impianti chimici: Reattori di raffreddamento, colonne di distillazione.

4Considerazioni di progettazione (conformità API 661)

A. Performance termica

• Temperatura ambientale di progettazioneTipicamente:38°C (100°F).

• Temperatura di avvicinamento: differenza tra la temperatura di processo di uscita e l'aria ambiente (di solito10°20°C)).

B. Progettazione meccanica

• Carico del ventoDeve resistere160 km/h (100 mph)Le raffiche.

• Progettazione sismica: per codici locali (ad esempio, ASCE 7).

• Limitazione alla corrosione: minimo1.5 mm (1/16 pollici).

C. Controllo delle vibrazioni e del rumore

• Analisi della frequenza naturaleper evitare risonanze.

• Altri apparecchi per la produzione di energia elettricase il rumore supera85 dB (A).

5. Manutenzione e risoluzione dei problemi

6. Confronto: ACHE orizzontale vs. verticale

Conclusioni

Gli scambiatori di calore orizzontali raffreddati ad aria sono versatili, efficienti e facili da mantenere, il che li rende ideali per raffinerie, centrali elettriche e trasformazioni di gas.ISO 13706, e ASME BPVC.
