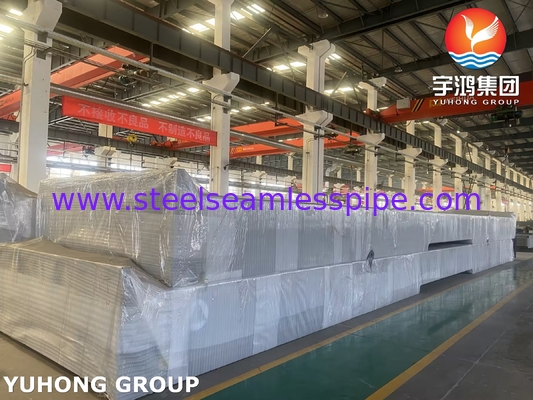

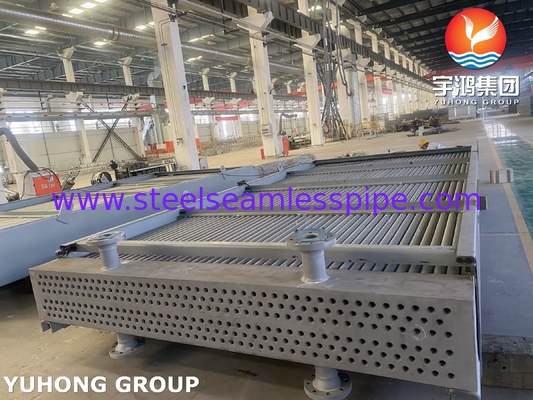

API 661 Scambiatore di calore ad aria raffreddata per servizi di raffinazione di petrolio

API 661 Scambiatore di calore ad aria raffreddata per servizi di raffinazione di petrolio


Applicazione dell'API 661

• Applicabile a:con una capacità di accumulo di calore superiore a 50 W,.

• Copertureprogettazione meccanica,prestazioni termiche, erequisiti operativi.

• Sì.- No, no.si applica a:

  • Sistemi di climatizzazione.

  • Unità di refrigerazione.

  • Radiatori per motori a combustione interna


  • Fabbricazione in cui il prodotto è utilizzato:

    • Tubi in genereacciaio al carbonio, acciaio inossidabile o leghe(ad esempio, Cu/Ni, Titanio).

    • Disponibili incon una struttura orizzontale, a forma di A o in Vle configurazioni.

  • Fani e piloti:

    • Motori elettrici, turbine a vapore o motori idraulici.

    • Diametro del ventilatore ≤6.7 m (22 ft)(le dimensioni maggiori richiedono particolare attenzione).

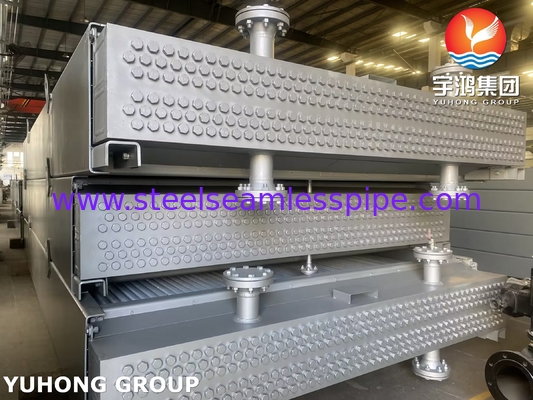

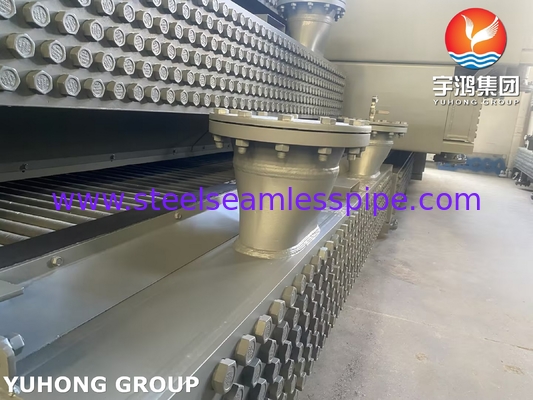

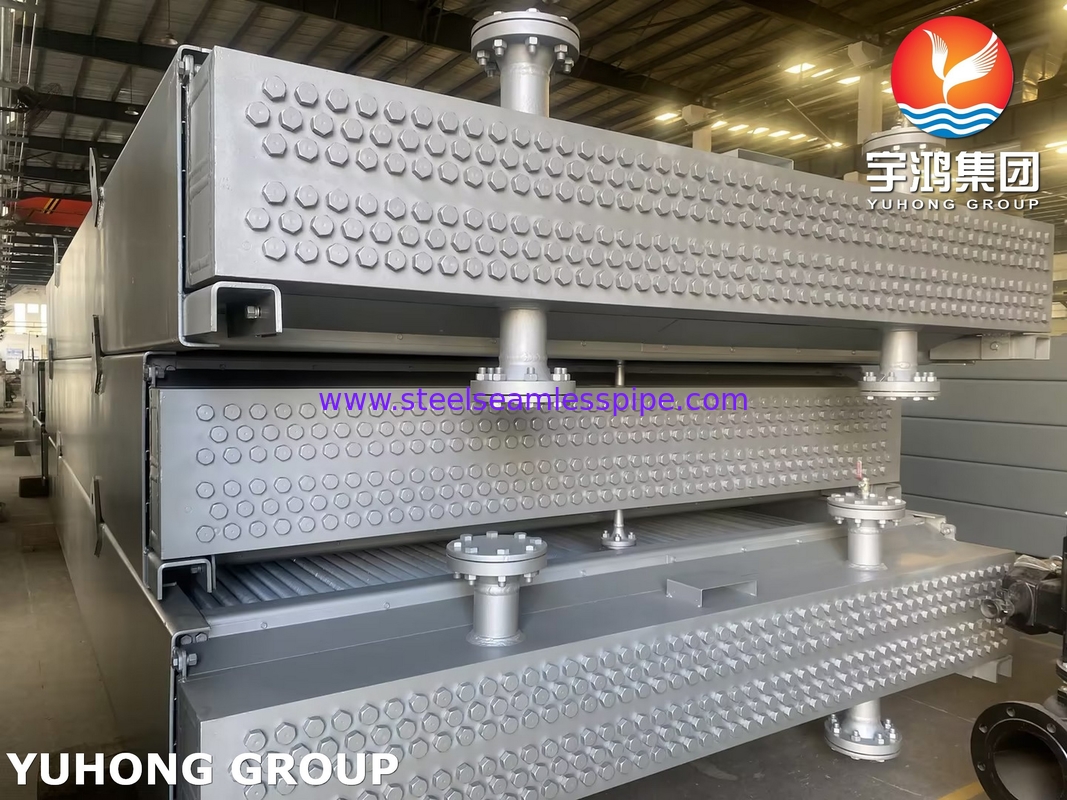

  • Capi e ugelli:

    • Progettato perSezione VIII ASME BPVC.

    • Gli ugelli devono consentireespansione termica.

      Materiali e protezione contro la corrosione

    • Tubi a pinne:

      • Pinne di alluminio (più comuni) o acciaio inossidabile per ambienti corrosivi.

    • Sostegno strutturale:

      • Acciaio al carboniorivestimenti protettivi(galvanizzazione, vernice epossidica).

    • Permesso di corrosione:

      • Minimo1.5 mm (1/16 pollici)salvo diversa indicazione.


        Requisiti di prestazione e di prova

        A. Performance termica

      • Temperatura ambientale di progettazioneTipicamente:38°C (100°F)se non specificato.

      • Verificazione del carico termico: il venditore deve garantire le prestazioni.

      • B. Prova meccanica

      • Prova idrostatica:

        • 1.5 × pressione di progettoper tubi e testate.

      • C. Ispezione e controllo della qualità

      • Controlli dimensionali(allineamento del tubo, spaziamento delle pinne).

      • Prova non distruttiva (NDT):

      • Radiografia (RT)per saldature critiche.

      • Prodotto per la penetrazione dei coloranti (PT) o particelle magnetiche (MT)per difetti di superficie.

      • • API 661 contro altre norme

          Caratteristica	API 661	ISO 13706	ASME BPVC
          Portata	ACHE delle raffinerie	ACHE generali	Solo parti a pressione
          Regole di progettazione	Dettagli meccanici e termici	Simile all'API 661	Solo contenitore a pressione
          Esame	Idro, vibrazione, NDT	Simile	Idro & NDT
          Materiale	Leghe resistenti alla corrosione	Simile	Qualsiasi certificato ASME















          Radiografia (RT)per saldature critiche.

        • Prodotto per la penetrazione dei coloranti (PT) o particelle magnetiche (MT)per difetti di superficie.

      •

      • Prova di perdita d'aria:Stabilità.
