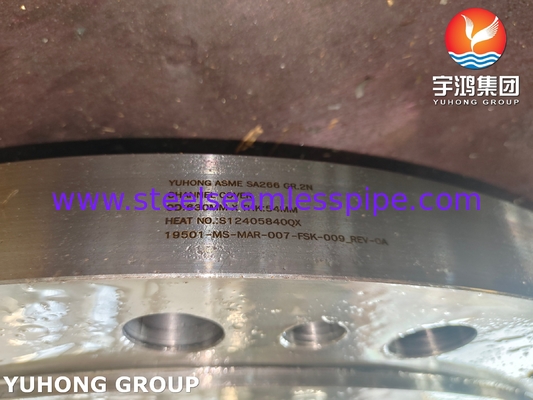

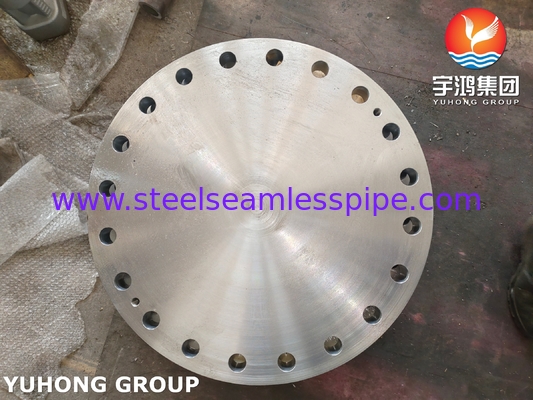

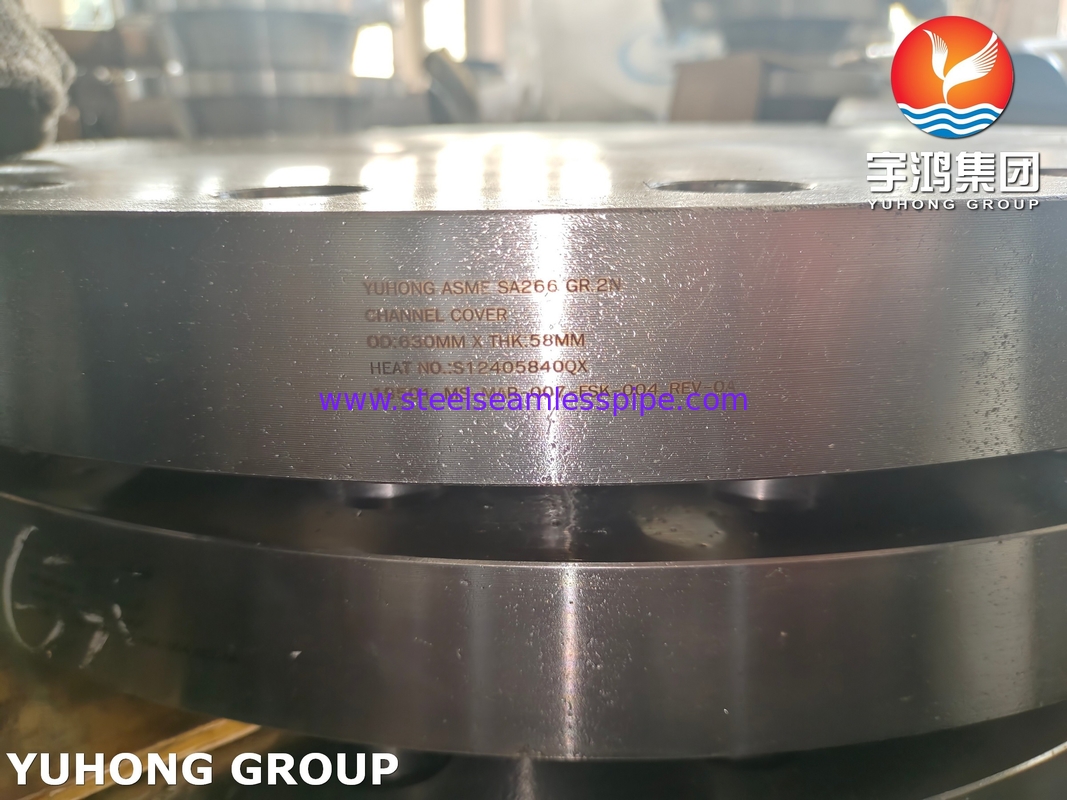

Parti degli scambiatori di calore ASTM A266 ASME SA266 GR.2N Flange di copertura del canale
Definizione:
La copertura dei canali è una copertura o un rivestimento utilizzati per chiudere o proteggere i canali delle apparecchiature (come i canali fluidi, i canali di cavi o i canali di strutture meccaniche).È ampiamente utilizzato nelle attrezzature industrialiLa sua funzione principale è di impedire l'ingresso di oggetti estranei, garantire la sicurezza operativa o mantenere la tenuta del sistema.
Funzione principale:
1Protezione:
- impedire che contaminanti esterni quali polvere, detriti e liquidi entrino all'interno del canale.
- impedire al personale di toccare accidentalmente aree pericolose (come parti rotanti, alte temperature o componenti elettrici).
2. Sigillatura:
- Nei sistemi fluidi (come pompe e valvole), la copertura del canale assicura che il canale sia sigillato per evitare perdite.
- nelle apparecchiature elettriche, fornisce protezione contro polvere e acqua (come il grado di protezione IP).
3Sostegno strutturale:
- In alcuni progetti, la copertura può essere utilizzata come componente strutturale per migliorare la rigidità o la stabilità del canale.
Scenari di applicazione comuni:
1Pompe e compressori
- coprire i canali di entrata e di uscita del fluido per assicurare la sigillatura e proteggere il girante interno o il cuscinetto (come il coperchio voluto di una pompa centrifughe).
2Scambiatore di calore:
- Chiudere il canale di flusso del liquido di raffreddamento o del mezzo di riscaldamento per evitare perdite di calore o contaminazione.
3. attrezzature elettriche:
- coperture di condotti di cavi o armadi di controllo per proteggere i cavi e soddisfare le norme di sicurezza.
4- Edifici e infrastrutture:
- coperture dei canali di drenaggio e dei condotti di ventilazione per prevenire il blocco o l'intrusione di sostanze estranee.
5. attrezzature meccaniche:
- coperture protettive di apparecchiature quali macchine utensili e nastri trasportatori per garantire un funzionamento sicuro.
Materiale e progetto:
Materiale:
- Metalli: acciaio inossidabile (resistente alla corrosione), alluminio (leggero), acciaio al carbonio (alta resistenza).
Requisiti di composizione chimica
| Articolo |
Req. chimica per ASTM A266, % |
| Gr. 1 e 2 |
Gr. 3 |
Gr. 4 |
| C |
≤ 0.30 |
≤ 0.35 |
≤ 0.30 |
| M |
0.40 ~ 1.05 |
0.80 a 1.35 |
0.80 a 1.35 |
| P |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| S |
≤ 0.025 |
≤ 0.025 |
≤ 0.025 |
| - Sì. |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
0.15 ~ 0.35 |
Proprietà meccaniche
Strassatura
Requisiti |
Gr. 1 |
Gr. 2 e 4 |
Gr. 3 |
T.S. Min.
ksi [Mpa] |
60 ~ 85
[415-585] |
70 ~ 95
[485~655] |
75~100
[515-690] |
Y.S min.
ksi [Mpa] |
30
[205] |
36
[250] |
37.5
[260] |
EL. in 2" o
[62,5 mm]
min. % |
23
Altri prodotti |
20
[18] |
19
[17] |
|
R.o.A.
min. %
|
38 |
33 |
30
|
Caratteristiche di progettazione:
- Disegno rimovibile (per una facile manutenzione e ispezione).
- con guarnizione di tenuta o con struttura a scatto (tenuta potenziata).
- finestra trasparente (per osservare lo stato di funzionamento interno).
Norme correlate:
- attrezzature industriali: ASME B31.3 (tubature di processo), ISO 13857 (protezione della sicurezza meccanica).
- Protezione elettrica: IEC 60529 (classe di protezione IP).
- Edificio: EN 1433 (norma di carico per il rivestimento dei canali di drenaggio).
Considerazioni di selezione:
1Condizioni ambientali: resistenza alla corrosione (ambiente chimico), resistenza alle alte temperature (sistema di caldaia).
2- esigenze di carico: necessità di resistere al calpestimento da parte del personale o alla pressione esercitata dall'apparecchiatura (come il rivestimento dei canali industriali).
3- Comodità di manutenzione: deve essere spesso smontato per essere ispezionato?
4. conformità: è conforme alle certificazioni di sicurezza e qualità dell'industria (come CE, UL).
Esempio:
- Copertura del canale della pompa centrifuga: di solito fusa in acciaio inossidabile, fissata da bulloni, con un sigillo incorporato all'interno per evitare le perdite di liquido.
- Copertura del canale: materiale di plastica o metallo leggero con una consistenza antiscivolo, facile da aprire rapidamente durante la manutenzione quotidiana.
