ANSI / ASME B16.5 ASTM A105 Flancia cieca in acciaio al carbonio Flancia forgiata
ASTM A105 è una specifica standard che copre i componenti di tubazioni in acciaio al carbonio forgiati per il servizio a temperatura ambiente e superiore in sistemi a pressione.Le flange A105 sono comunemente utilizzate in applicazioni ad alta pressione e ad alta temperatura. Sono disponibili in vari tipi come collo di saldatura, scivolo, saldatura a presa, filettati, ciechi e flange di giunzione a giro.e non hanno alcuna apertura per un tubo da attraversareSono comunemente utilizzati per coprire le estremità dei tubi per impedire il flusso di fluido o gas.Le flange cieche sono utilizzate anche per testare la pressione di una conduttura o di un recipiente bloccando l'estremità prima di applicare la pressione.
Le differenze tra le flange ASTM A105 e ASTM A105N riguardano principalmente il trattamento termico, le proprietà meccaniche e l'idoneità all'applicazione:
Trattamento termico
- ASTM A105: utilizzato nella forma forgiata, il che significa che non è necessario alcun trattamento termico aggiuntivo oltre alla forgiatura.
- ASTM A105N: richiede la normalizzazione (riscaldamento a una temperatura specifica seguita da raffreddamento ad aria), affinando la microstruttura per migliorare le proprietà meccaniche.
Proprietà meccaniche:
- A105N mostra in genere una maggiore robustezza, resistenza e duttilità a causa della normalizzazione.
- L'A105N richiede spesso test di impatto Charpy V-notch per garantire una resistenza adeguata, soprattutto per applicazioni a bassa temperatura o con carico ciclico.

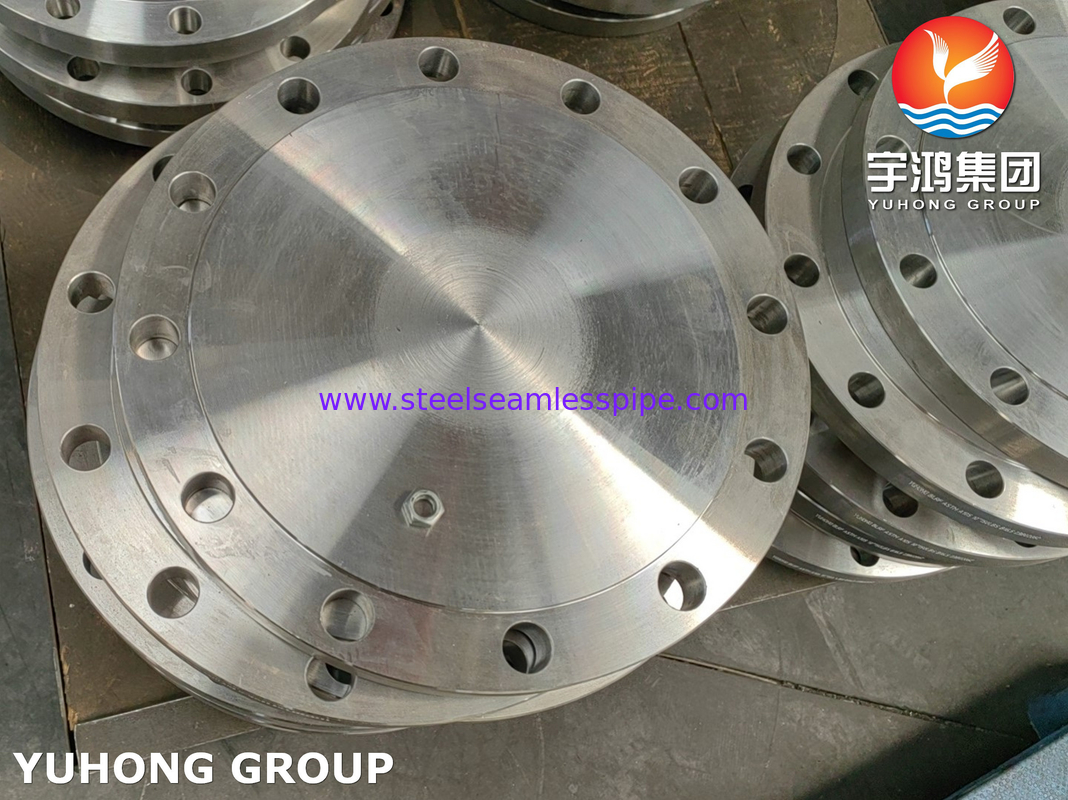

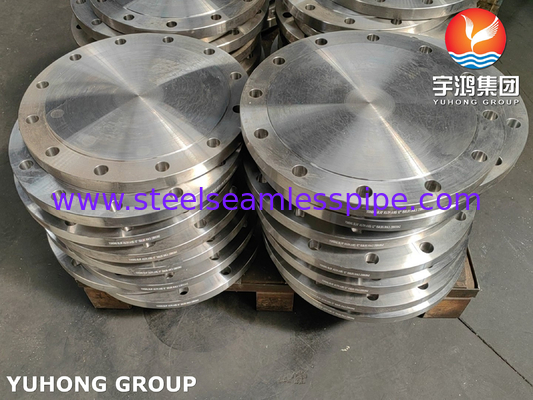

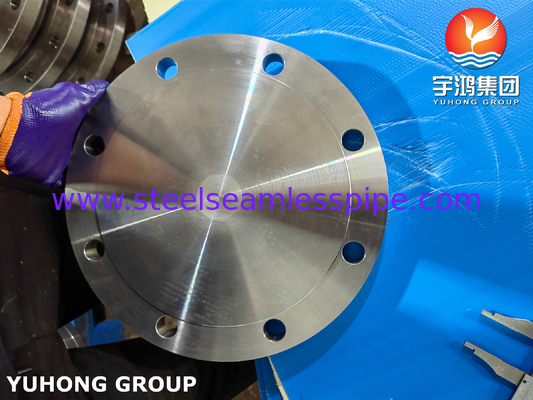

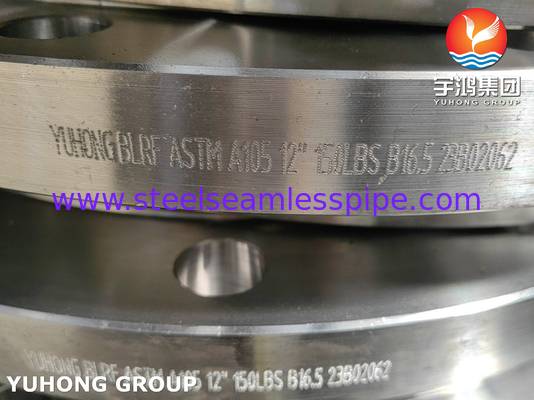

ASTM A105 Flange cieca in acciaio al carbonio
| Grado del materiale |
ASTM A105 / ASME A105N |
| Norme |
ANSI / ASME B16.5 |
| Metodo di produzione |
Fabbricazione a partire da legno |
| Dimensione |
1/2" a 48" |
| Classe |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Trattamento superficiale |
Rivestimento galvanizzato/anticorrosione/verniciatura nera |
| Applicazione |
Per la connessione dei tubi |
Classi di flange
Flange in acciaio inossidabile: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ecc.
Flancia in acciaio duplex: UNS S31803, 2205, S31254 (254SMO)
Flancia in acciaio super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange in acciaio al carbonio: ASTM A105, A105N ecc.
Flancia di acciaio in lega: F1, F11, F22, F5, F9, F91 ecc.
Flange in lega di nichel come indicato di seguito
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incollaggio 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vari tipi di flange che possiamo fornire come di seguito:
1- Flancelle scivolose.
Le flange a scivolo hanno un costo iniziale inferiore rispetto alle flange a collo di saldatura perché richiedono meno precisione nel taglio del tubo in lunghezza e forniscono una maggiore facilità di allineamento in assemblaggio.la loro resistenza calcolata sotto pressione interna è di circa 2/3 della resistenza delle flange di collo di saldaturaLe flange scivolose sono limitate alle dimensioni da 1/2" a 21⁄2" in 1500 lbs standard.
2Flangelle a filo
Le flange a filo sono utilizzate per applicazioni speciali.Possono essere assemblati senza saldatura e possono essere utilizzati in servizi ad altissima pressione - a o vicino alla pressione atmosferica - dove l'acciaio legato è essenziale per la resistenzaLe flange a filo non sono idonee a condizioni di temperatura o di flessione o a condizioni cicliche in cui si possono verificare perdite attraverso i fili.
3Flangelle di collo saldate
Le flange di collo di saldatura hanno un lungo mozzo conico e una transizione graduale dello spessore nella regione della saldatura a poppa che le unisce al tubo.Il mozzo conico fornisce un importante rinforzo alla flange e resistenza al dishingQuesto tipo di flange è preferito per condizioni di servizio difficili derivanti da alta pressione, temperature sotto lo zero o alte.
4Flangelle cieche
Le flange cieche sono utilizzate per cancellare le estremità dei tubi, delle valvole e delle aperture dei vasi a pressione.Le flange cieche possono gestire forti tensioni da pressione interna e carico bullone dal momento che le tensioni massime nella flange cieca sono tensioni di piegatura al centro.
5. Flangelle di saldatura a presa
Le flange di saldatura a presa sono state sviluppate per l'uso su tubi ad alta pressione di piccole dimensioni.le flange di saldatura a presa sono più resistenti e hanno una maggiore resistenza alla stanchezza rispetto alla doppia saldatura di una flange a scivolo. Condizioni di foratura lisce possono essere facilmente raggiunte macinando la saldatura interna. Questa flangia è comunemente utilizzata nelle tubazioni di processo chimico.
6Flangelle articolari
Le flange di giunzione sono comunemente utilizzate nei sistemi di tubazioni in acciaio a carbonio o in acciaio a bassa lega che devono essere spesso smantellati per ispezione e pulizia.Non devono essere utilizzati in punti in cui si verificano forti sollecitazioni di piegatura.
Applicazioni
- Sistemi di condotte per il trasporto di petrolio, gas e altri fluidi
- Apparecchiature di raffinazione e di trasformazione chimica
- Caldaie e scambiatori
- Attrezzature di generazione di energia
- Perforazioni e piattaforme di perforazione offshore
