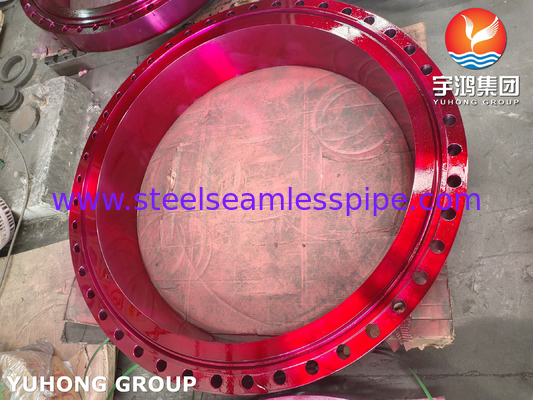

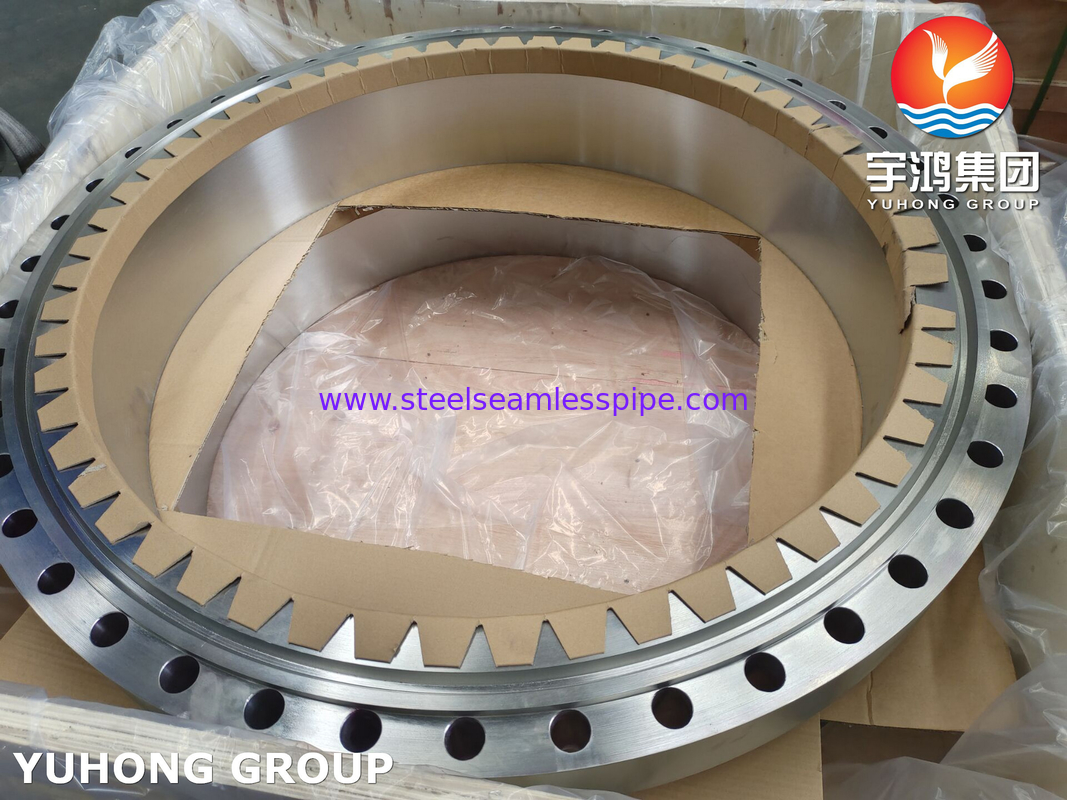

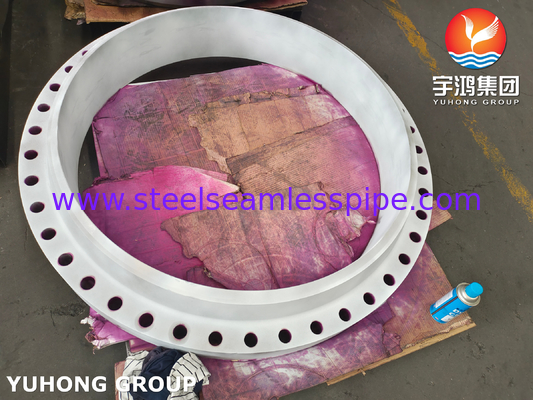

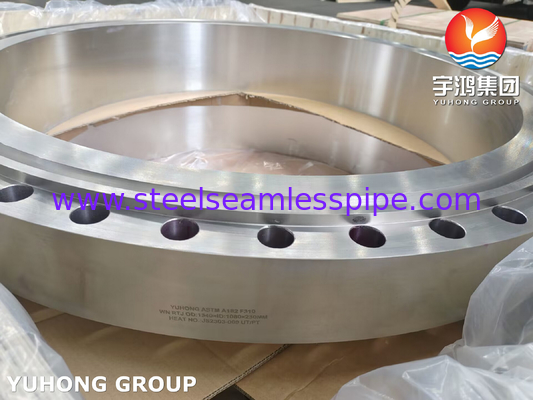

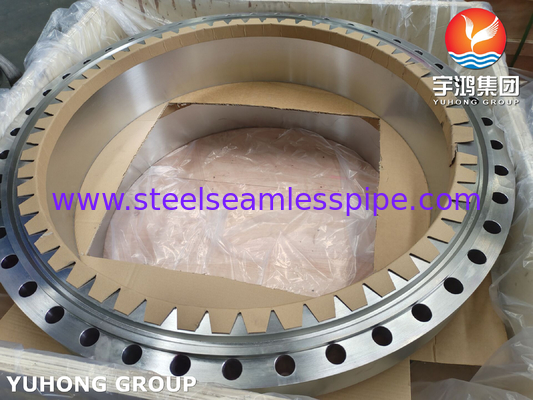

ASME B16.5 ASTM A182 F310 Flange in acciaio inossidabile WNRTJ per l'industria
ASTM A182 F310è una specifica per un acciaio legato ad alta temperatura noto come acciaio inossidabile di grado 310, con un elevato contenuto di cromo e nichel.fosforoQuesta composizione fornisce un'eccellente resistenza all'ossidazione, alla corrosione e all'escalabilità ad alta temperatura.Le dimensioni delle flange ASTM A182 F310 WNRTJ sono conformi alle dimensioni standard specificate dalla norma ASME B16..5 o ASME B16.47Queste norme forniscono linee guida per le dimensioni delle flange, i modelli dei fori dei bulloni e i tipi di facciata.
ASTM A182 F310/310S/310H Grado equivalente delle flange
| STABELLO | Fabbrica NR. | Unione delle Nazioni | JIS | BS | GOST | AFNOR | Classificazione |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | ️ | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | ️ | X8CrNi25-21 |
| SS 310H | ️ | S31009 | ️ | ️ | ️ | ️ | ️
|
ASTM A182 F310/310S/310H Composizione chimica delle flange
| Grado | Ni | P | S | C | M | - Sì. | Cr | Mo. | Fe |
| SS 310 | 19.00 ¢ 21.00 | 0.020 massimo | 0.015 massimo | 0.015 massimo | 2.0 massimo | 0.15 max. | 24.00 ¢ 26.00 | 0.10 massimo | 54.7 minuti |
| SS 310S | 19.00 ¢ 21.00 | 0.045 massimo | 0.030 massimo | 0.08 massimo | 2.0 massimo | 1.00 massimo | 24.00 ¢ 26.00 | 0.75 massimo | 53.095 min |
| SS 310H | 19.00 ¢ 21.00 | 0.045 massimo | 0.030 massimo | 0.04 0.10 | 2.0 massimo | 1.00 massimo | 24.00 ¢ 26.00 | ️ | 53.885 min. |
ASTM A182 SS 310 Flanche Proprietà meccaniche
| Resistenza alla trazione | Forza del rendimento (0,2% Offset) | Densità | Punto di fusione | L'allungamento |
| Psi 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 1402 °C (2555 °F) | 40 per cento |
Classi di flange
Flange in acciaio inossidabile: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ecc.
Flancia in acciaio duplex: UNS S31803, 2205, S31254 (254SMO)
Flancia in acciaio super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange in acciaio al carbonio: ASTM A105, A105N ecc.
Flancia di acciaio in lega: F1, F11, F22, F5, F9, F91 ecc.
Flange in lega di nichel come indicato di seguito
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incollaggio 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Flanghe di leghe di rame: rame, ottone e metallo da arma
Vari tipi di flange che possiamo fornire come di seguito
1- Flancelle scivolose.
Le flange a scivolo hanno un costo iniziale inferiore rispetto alle flange a collo di saldatura perché richiedono meno precisione nel taglio del tubo in lunghezza e forniscono una maggiore facilità di allineamento in montaggio.la loro resistenza calcolata sotto pressione interna è di circa 2/3 della resistenza delle flange di collo di saldaturaLe flange scivolose sono limitate a dimensioni da 1/2" a 21⁄2" in 1500 lbs standard.
2Flangelle a filo
Le flange a filo sono utilizzate per applicazioni speciali.Possono essere assemblati senza saldatura e possono essere utilizzati in servizi ad altissima pressione - a o vicino alla pressione atmosferica - dove l'acciaio legato è essenziale per la resistenzaLe flange a filo non sono idonee a condizioni di temperatura o di flessione o a condizioni cicliche in cui possono verificarsi perdite attraverso i fili.
3Flangelle di collo saldate
Le flange di collo di saldatura hanno un lungo mozzo conico e una transizione graduale dello spessore nella regione della saldatura a poppa che le unisce al tubo.Il mozzo conico fornisce un importante rinforzo alla flange e resistenza al dishingQuesto tipo di flange è preferito per condizioni di servizio difficili derivanti da alta pressione, temperature sotto lo zero o alte.
4Flangelle cieche
Le flange cieche sono utilizzate per cancellare le estremità dei tubi, delle valvole e delle aperture dei vasi a pressione.Le flange cieche possono gestire forti sollecitazioni da pressione interna e carico del bullone poiché le sollecitazioni massime nella flange cieca sono le sollecitazioni di piegatura al centro.
5. Flangelle di saldatura a presa
Le flange di saldatura a presa sono state sviluppate per l'uso su tubi ad alta pressione di piccole dimensioni.le flange di saldatura a presa sono più resistenti e hanno una maggiore resistenza alla stanchezza rispetto alla doppia saldatura di una flange a scivoloLe condizioni di foratura lisce possono essere facilmente raggiunte macinando la saldatura interna.
6Flanche articolari
Le flange di giunzione sono comunemente utilizzate nei sistemi di tubazioni in acciaio a carbonio o in acciaio a bassa lega che devono essere spesso smontati per ispezione e pulizia.Non devono essere utilizzati in punti in cui si verificano forti sollecitazioni di piegatura.
Applicazioni
Le flange ASTM A182 F310 WNRTJ sono comunemente utilizzate in industrie come quella petrolchimica, chimica, di generazione di energia e di petrolio e gas.
Sono adatti ad applicazioni che comportano alte temperature, come scambiatori di calore, caldaie, tubazioni di processo e apparecchiature di trattamento termico.
