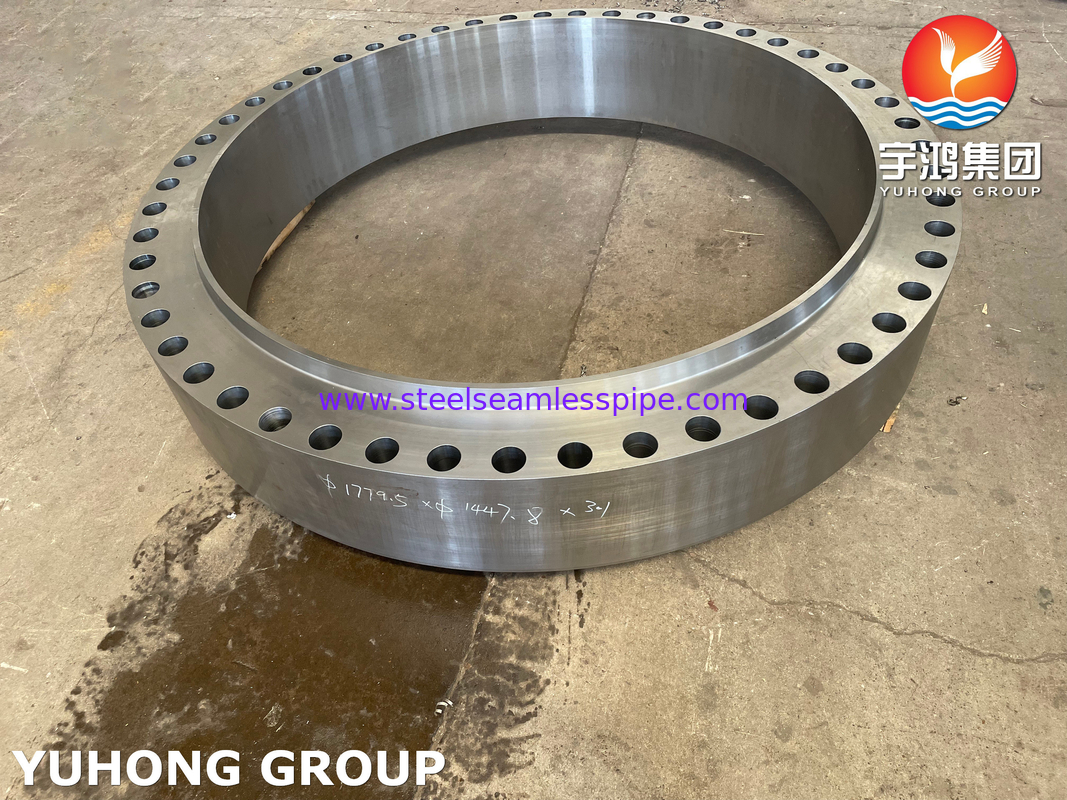

Flancia di corpo in acciaio al carbonio ASTM A105 forgiata per scambiatori di calore
Le flange del corpo fungono da connettori che uniscono i vari componenti di uno scambiatore di calore, garantendo un montaggio sicuro e sigillato.La flangia ha spesso fori per bulloni posizionati per un orientamento specifico con la valvola, e possono essere progettati per qualsiasi combinazione di applicazioni di saldatura o avvolgimento.le flange della carrozzeria possono essere utilizzate per fissare insieme i pannelli della carrozzeria o gli elementi strutturali durante l'assemblaggioIl design, le dimensioni e il materiale di una flangia di carrozzeria possono variare notevolmente a seconda dell'applicazione e dei requisiti specifici.scelto in base a fattori quali la resistenza, resistenza alla corrosione.
ASTM A105 Flange in acciaio al carbonio
| Grado del materiale |
ASTM A105 |
| Norme |
ASTM A105 ASME B16.5 |
| Metodo di produzione |
Fabbricazione a partire da legno |
| Dimensione |
1/2" a 48", da sch5S a sch.XXS |
| Classe |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Trattamento superficiale |
Rivestimento galvanizzato/anticorrosivo |
| Applicazione |
Per la connessione dei tubi |
Classi di flange
Flange in acciaio inossidabile: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ecc.
Flancia in acciaio duplex: UNS S31803, 2205, S31254 (254SMO)
Flancia in acciaio super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange in acciaio al carbonio: ASTM A105, A105N ecc.
Flancia di acciaio in lega: F1, F11, F22, F5, F9, F91 ecc.
Flange in lega di nichel come indicato di seguito
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incollaggio 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Vari tipi di flange che possiamo fornire come di seguito:
1- Flancelle scivolose.
Le flange a scivolo hanno un costo iniziale inferiore rispetto alle flange a collo di saldatura perché richiedono una minore precisione nel taglio del tubo in lunghezza e forniscono una maggiore facilità di allineamento nell'assemblaggio.la loro resistenza calcolata sotto pressione interna è di circa 2/3 della resistenza delle flange di collo di saldaturaLe flange scivolose sono limitate a dimensioni da 1/2" a 21⁄2" in 1500 lbs standard.
2Flangelle a filo
Le flange a filo sono utilizzate per applicazioni speciali.Possono essere assemblati senza saldatura e possono essere utilizzati in servizi ad altissima pressione - a o vicino alla pressione atmosferica - dove l'acciaio legato è essenziale per la resistenzaLe flange a filo non sono idonee a condizioni di temperatura o di flessione, o in condizioni cicliche in cui si possono verificare perdite attraverso i fili.
3Flangelle di collo saldate
Le flange di collo di saldatura hanno un lungo mozzo conico e una transizione graduale dello spessore nella regione della saldatura di fondo che le unisce al tubo.Il mozzo conico fornisce un importante rinforzo alla flange e resistenza al dishingQuesto tipo di flange è preferito per condizioni di servizio difficili derivanti da alta pressione, temperature sotto zero o alte.
4Flangelle cieche
Le flange cieche sono utilizzate per cancellare le estremità dei tubi, delle valvole e delle aperture dei vasi a pressione.Le flange cieche possono gestire l'elevato stress da pressione interna e carico del bullone poiché le sollecitazioni massime nella flange cieca sono le sollecitazioni di piegatura al centro.
5. Flangelle di saldatura a presa
Le flange di saldatura a presa sono state sviluppate per l'uso su tubi ad alta pressione di piccole dimensioni.le flange di saldatura a presa sono più resistenti e hanno una maggiore resistenza alla stanchezza rispetto alla doppia saldatura di una flange a scivolo. Condizioni di foratura lisce possono essere facilmente raggiunte macinando la saldatura interna. Questa flangia è comunemente utilizzata nelle tubazioni di processo chimico.
6Flangelle articolari
Le flange di giunzione sono comunemente utilizzate nei sistemi di tubazioni in acciaio a carbonio o in acciaio a bassa lega che devono essere frequentemente smantellati per ispezione e pulizia.Non devono essere utilizzati in punti in cui si verificano forti sollecitazioni di piegatura.
Alcune applicazioni comuni dei fianchi del corpo:
-
Connessioni di tubi: le flange del corpo vengono utilizzate per collegare i tubi tra loro.Le pinze forniscono anche un giunto forte e sicuro, impedendo le perdite dal punto di connessione.
-
Vasi a pressione: le flange sono utilizzate in vasi a pressione come caldaie, serbatoi e reattori.e altri componenti al recipiente mantenendo una tenuta serrata in condizioni di alta pressione.
-
Valvole: nei gruppi di valvole, le flange del corpo sono spesso utilizzate per collegare il corpo della valvola al sistema di tubazioni adiacente.Questa disposizione consente di installare e rimuovere facilmente le valvole per la riparazione o la sostituzione senza disturbare le connessioni dei tubi.
-
Pompe e compressori: le flange sono comunemente utilizzate nei sistemi di pompe e compressori per collegare le aperture di ingresso e di uscita dell'apparecchiatura con la tubazione corrispondente.Assicurano una connessione sicura e un corretto allineamento, che è fondamentale per un funzionamento efficiente e una minime perdite.
-
Scambiatori di calore: le flange sono componenti integrali degli scambiatori di calore, che forniscono punti di connessione per i tubi o canali che trasportano il mezzo di riscaldamento o raffreddamento.Le flange consentono di fissare il foglio del tubo al guscio o alla testa dello scambiatore di calore, creando una camera sigillata.
