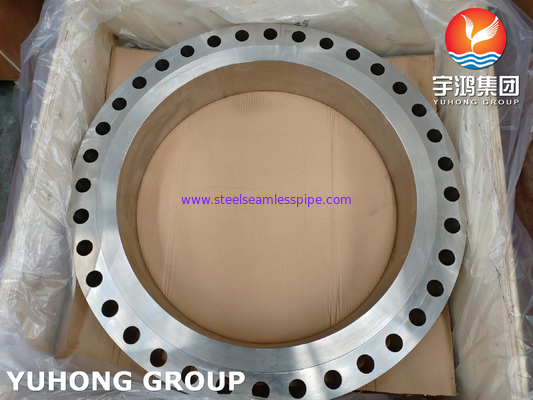

Flangelli spazzatori per anelli in acciaio inossidabile ASTM A182 / ASME SA182 F317L / 1.4449
Flancetta spaziatrice per anelli, noto anche come serratura per occhiali, è un tipo di montatura di flange utilizzata per separare o isolare sezioni di una condotta.pezzo di metallo drittoQuando viene installato in una condotta tra due flange, una flange spaziatrice a anello consente la facile manutenzione, ispezione o modifica di una linea.Sono componenti essenziali in molte applicazioni industriali, che fornisce una separazione e un allineamento affidabili per garantire un funzionamento efficiente e sicuro dei sistemi e delle apparecchiature di tubazione.
Tipologie:
-
Distanze annuali: spaziatori circolari che si inseriscono tra le fianchette per mantenere uno spazio specifico.
-

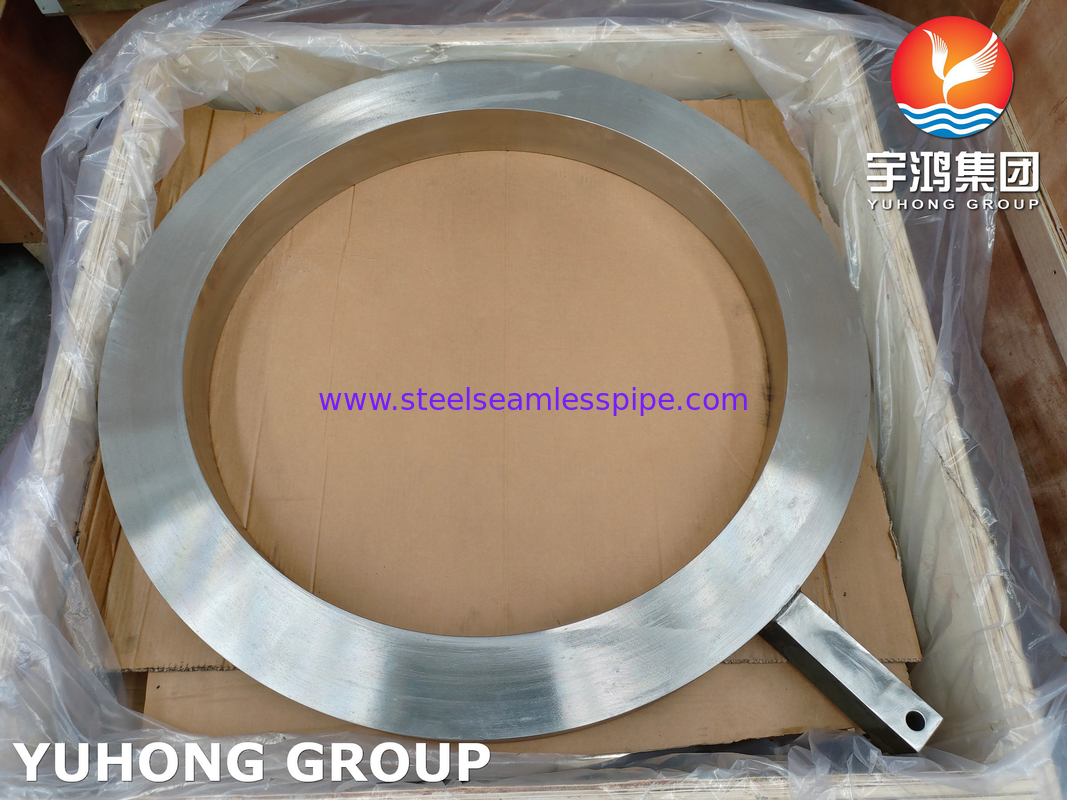

Spazzatori a pagaia: A forma di pagaia, questi spazzatori sono utilizzati in applicazioni in cui è necessaria una forma più sostanziale o specifica per mantenere la distanza.
Vantaggi:
-
Resistenza alla corrosione: La costruzione in acciaio inossidabile garantisce prestazioni durature anche in ambienti difficili.
-
Durabilità: L'elevata resistenza e resistenza all'usura rendono questi spazzatori affidabili per un uso a lungo termine.
-
Precisione: garantisce un'accurata spaziatura e allineamento, che è fondamentale per il corretto funzionamento dei sistemi e delle apparecchiature di tubazione.
-
Versatilità: Disponibile in varie dimensioni e configurazioni per adattarsi a diverse applicazioni e esigenze.
-
Facile da installare: progettato per un'installazione e uno smontaggio semplici, per facilitare la manutenzione e le riparazioni.
Classe equivalente di flange in acciaio inossidabile ASME SA182 F317L
| STABELLO |
Fabbrica NR. |
Unione delle Nazioni |
JIS |
Classificazione |
| SS 317 |
1.4449 |
S31700 |
SUS 317 |
️ |
| SS 317L |
1.4438 |
S31703 |
SUS 317L |
X2CrNiMo18-15-4 |
Composizione chimica della flange in acciaio inossidabile ASME SA182 F317L
| Grado |
C |
M |
- Sì. |
P |
S |
Cr |
Mo. |
Ni |
Fe |
| SS 317 |
0.08 massimo |
2.0 massimo |
1.0 massimo |
0.045 massimo |
0.030 massimo |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
57.845 min. |
| SS 317L |
0.035 massimo |
2.0 massimo |
1.0 massimo |
0.045 massimo |
0.030 massimo |
18.00 ¢ 20.00 |
3.00 ¢ 4.00 |
11.00 ¢ 15.00 |
57.89 minuti |
Resistenza meccanica delASME SA182 F317L Flange in acciaio inossidabile
| Densità |
Punto di fusione |
Resistenza alla trazione |
Forza del rendimento (0,2% Offset) |
L'allungamento |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 per cento |
| 70,9 g/cm3 |
1400 °C (2550 °F) |
Psi 75000, MPa 515 |
Psi 30000, MPa 205 |
35 per cento |
ASME SA182 F317L Flange in acciaio inossidabile
| Norme |
Classe |
Diametro |
Diametro del cerchio del bullone |
Numero di bulloni |
Dimensione del bullone |
Diametro del buco del bullone |
| AS4087 |
PN14 |
95 |
67 |
4 |
M12 |
14 |
| AS 2129 Flange |
Tabella C |
95 |
67 |
4 |
13 |
14 |
| Tabella D |
95 |
67 |
4 |
13 |
14 |
| Tabella E |
95 |
67 |
4 |
13 |
14 |
| Tabella F |
95 |
67 |
4 |
13 |
14 |
| Tabella H |
114 |
83 |
4 |
16 |
17 |
| Tabella J |
114 |
83 |
4 |
16 |
17 |
| ANSI B16.5 |
ANSI 150 |
89 |
60 |
4 |
13 |
16 |
| ANSI 300 |
95 |
67 |
4 |
13 |
16 |
| ANSI 600 |
95 |
67 |
4 |
13 |
16 |
| ANSI 900 |
121 |
83 |
4 |
19 |
22 |
| ANSI 1500 |
121 |
83 |
4 |
19 |
22 |
| Flancella ISO 7005 (DIN) |
PN6 |
80 |
55 |
4 |
M10 |
11 |
| PN10 |
95 |
65 |
4 |
M12 |
14 |
| PN16 |
95 |
65 |
4 |
M12 |
14 |
| PN20 |
90 |
60.5 |
4 |
M14 |
16 |
| PN25 |
95 |
65 |
4 |
M12 |
14 |
| PN40 |
95 |
65 |
4 |
M12 |
14 |
Classi di flange
Flange in acciaio inossidabile: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L ecc.
Flancia in acciaio duplex: UNS S31803, 2205, S31254 (254SMO)
Flancia in acciaio super duplex: UNS S32750, UNS S32760, UNS S32304, S31500
Flange in acciaio al carbonio: ASTM A105, A105N ecc.
Flancia di acciaio in lega: F1, F11, F22, F5, F9, F91 ecc.
Flange in lega di nichel come indicato di seguito
Monel 400 e K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Incollaggio 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Applicazione
-
Sistemi di tubazioni: utilizzato nelle condotte per mantenere la corretta distanza tra le flange, assicurando un corretto allineamento e prevenendo lo stress sui tubi.
-
Vasi a pressione: utilizzato nei vasi a pressione per garantire una spaziatura e un allineamento coerenti, che sono cruciali per mantenere l'integrità strutturale.
-
Scambiatori di calore: utilizzato negli scambiatori di calore per mantenere lo spazio necessario tra i componenti, facilitando un efficiente trasferimento di calore.
-
Apparecchiature industriali: si trovano in vari macchinari industriali in cui la precisione di spaziatura e allineamento sono fondamentali per prestazioni ottimali.
