Tubesheet in acciaio inossidabile ASTM A182 F316L
Panoramica del prodotto

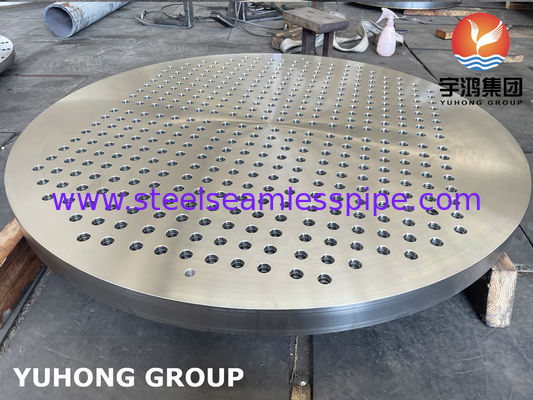

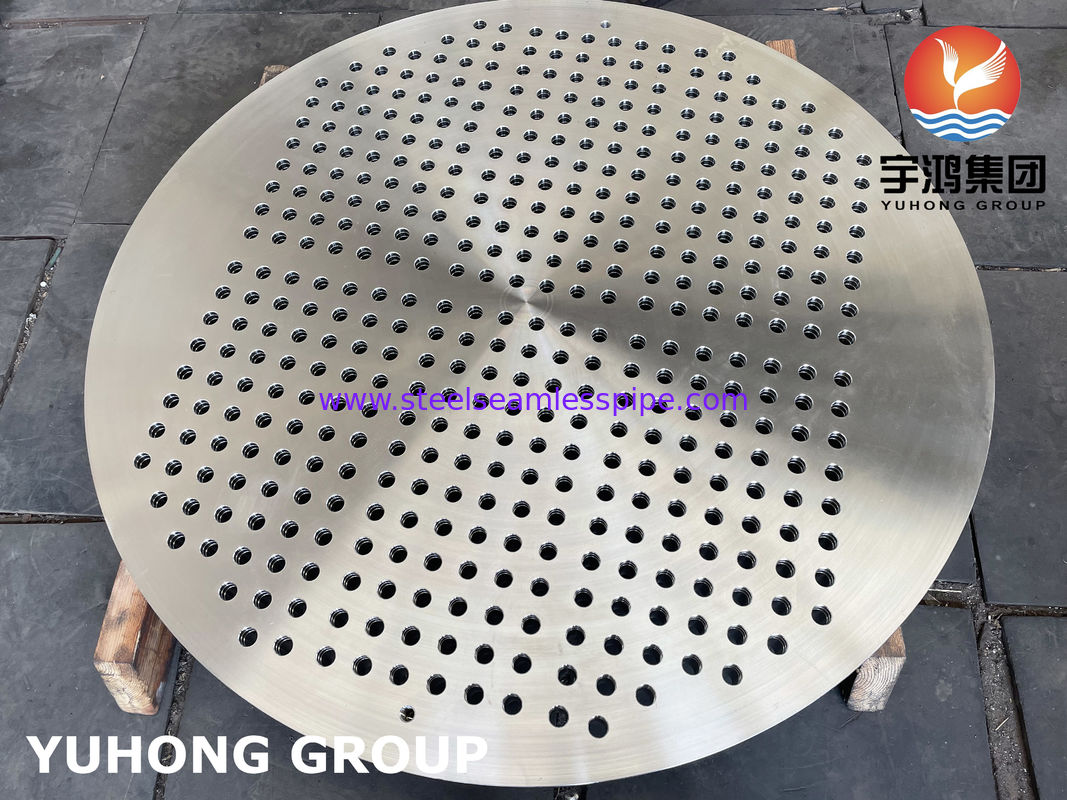

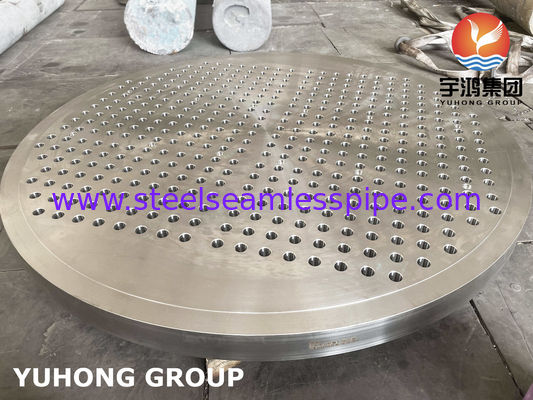

Tubesheet F316L lavorate di precisione per scambiatori di calore a fascio tubiero
Le Tubesheet in acciaio inossidabile ASTM A182 F316L sono componenti di tenuta di pressione lavorati di precisione utilizzati in scambiatori di calore a fascio tubiero, condensatori, caldaie e recipienti a pressione. Prodotte in acciaio inossidabile forgiato ASTM A182 F316L, queste tubesheet offrono un'eccellente resistenza alla corrosione, proprietà meccaniche affidabili e precisione dimensionale per applicazioni industriali esigenti.
Il materiale F316L a basso tenore di carbonio minimizza la precipitazione dei carburi durante la saldatura, rendendolo adatto per apparecchiature che operano in ambienti di processo contenenti cloruri e corrosivi. I fori dei tubi sono lavorati a CNC secondo i disegni del cliente per garantire un preciso accoppiamento tubo-tubesheet, supportando un'affidabile espansione o saldatura dei tubi durante la fabbricazione dello scambiatore di calore.
Specifiche tecniche
|
Articolo
|
Specifiche
|
|
Nome del prodotto
|
Tubesheet in acciaio inossidabile ASTM A182 F316L
|
|
Standard
|
ASTM A182 / ASME SA182
|
|
Grado del materiale
|
F316L / UNS S31603
|
|
Tipo di prodotto
|
Tubesheet per scambiatori di calore
|
|
Processo di produzione
|
Forgiatura + Lavorazione CNC
|
|
Diametro esterno
|
Personalizzato
|
|
Spessore
|
Personalizzato
|
|
Diametro foro tubo
|
Secondo la dimensione del tubo
|
|
Schema fori
|
Triangolare, quadrato o personalizzato
|
|
Finitura superficiale
|
Lavorato
|
|
Trattamento termico
|
Ricotto per soluzione
|
|
Ispezione
|
PMI, UT, Ispezione dimensionale
|
|
Certificazione
|
EN 10204 3.1 / Ispezione di terze parti
|
Composizione chimica
|
Elemento
|
Contenuto (%)
|
|
Carbonio (C)
|
≤0.030
|
|
Cromo (Cr)
|
16.0–18.0
|
|
Nichel (Ni)
|
10.0–14.0
|
|
Molibdeno (Mo)
|
2.0–3.0
|
|
Manganese (Mn)
|
≤2.00
|
|
Silicio (Si)
|
≤1.00
|
|
Fosforo (P)
|
≤0.045
|
|
Zolfo (S)
|
≤0.030
|
|
Ferro (Fe)
|
Bilanciato
|
Proprietà meccaniche
|
Proprietà
|
Requisito
|
|
Resistenza alla trazione
|
≥485 MPa
|
|
Resistenza allo snervamento
|
≥170 MPa
|
|
Allungamento
|
≥30%
|
|
Durezza
|
≤95 HRB
|
Caratteristiche del prodotto
- Eccellente resistenza alla corrosione
L'acciaio inossidabile F316L contiene molibdeno, offrendo una maggiore resistenza alla corrosione per vaiolatura e interstiziale in ambienti contenenti cloruri rispetto all'acciaio inossidabile standard 304.
- Lavorazione CNC di precisione
I fori dei tubi sono lavorati con tolleranze controllate per garantire un allineamento accurato e un corretto adattamento per l'espansione o la saldatura dei tubi durante l'assemblaggio dello scambiatore di calore.
- Materiale a basso tenore di carbonio
Il ridotto contenuto di carbonio minimizza la precipitazione dei carburi durante la saldatura, migliorando la resistenza alla corrosione nei componenti dello scambiatore di calore fabbricati.
- Elevata precisione dimensionale

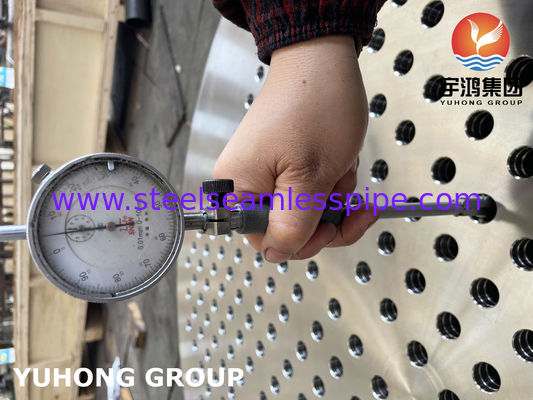

Prodotto secondo i disegni del cliente con un rigoroso controllo dimensionale per diametro foro tubo, passo, larghezza del legamento e planarità.
- Adatto per apparecchiature a pressione
Ampiamente utilizzato in scambiatori di calore a fascio tubiero, condensatori e recipienti a pressione che richiedono un supporto affidabile dei tubi e prestazioni del confine di pressione.
Perché scegliere le Tubesheet F316L?
|
Caratteristica
|
Tubesheet F316L
|
|
Resistenza alla corrosione
|
Eccellente
|
|
Resistenza ai cloruri
|
Elevata
|
|
Saldabilità
|
Eccellente
|
|
Precisione di lavorazione
|
Elevata
|
|
Servizio scambiatori di calore
|
Adatto
|
|
Apparecchiature a pressione
|
Adatto
|
Dimensioni disponibili
|
Parametro
|
Intervallo
|
|
Diametro esterno
|
Personalizzato
|
|
Spessore
|
Personalizzato
|
|
Diametro foro tubo
|
Personalizzato
|
|
Passo dei tubi
|
Personalizzato
|
|
Disposizione dei tubi
|
Triangolare / Quadrato / Quadrato ruotato
|
|
Tolleranza
|
Secondo disegno
|
Applicazioni tipiche
Le Tubesheet ASTM A182 F316L sono ampiamente utilizzate in:
- Scambiatori di calore a fascio tubiero
- Condensatori di superficie
- Recipienti a pressione
- Apparecchiature petrolchimiche
- Impianti di lavorazione petrolio e gas
- Apparecchiature per processi chimici
- Generazione di energia
- Scambiatori di calore marini
- Apparecchiature farmaceutiche
- Sistemi di trasformazione alimentare
Ispezione e test
Le opzioni di ispezione includono:
