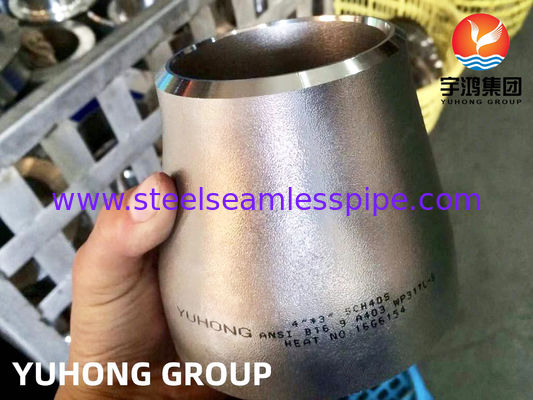

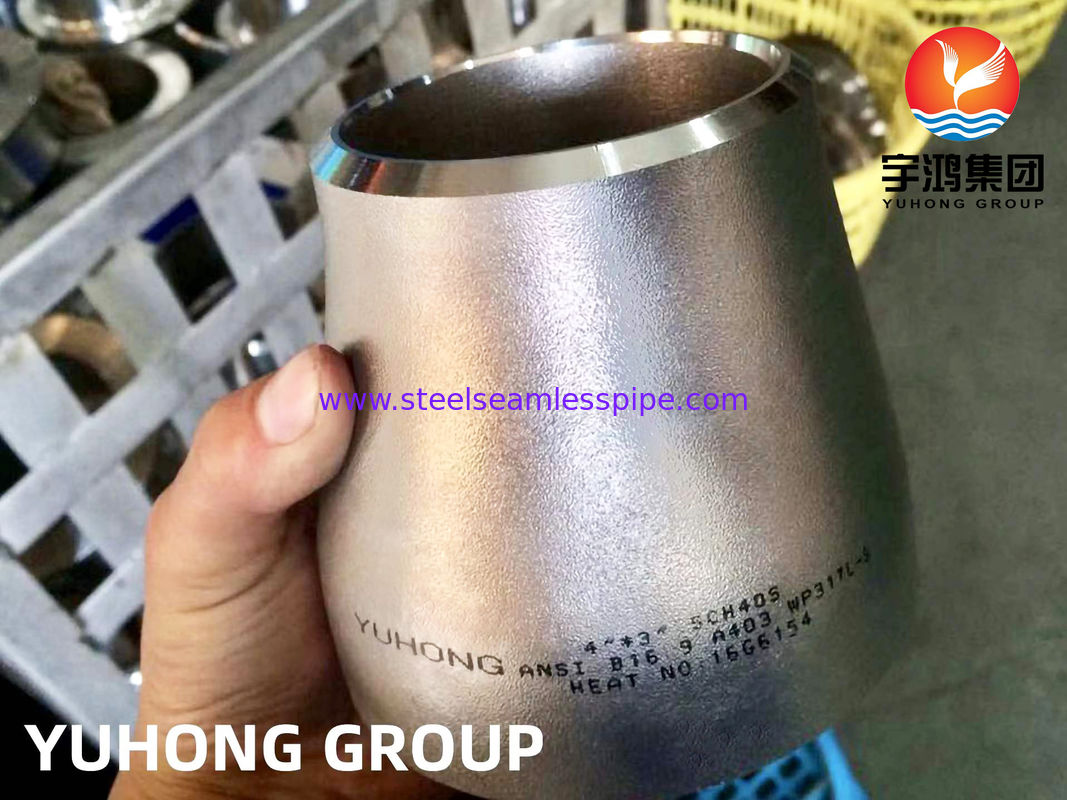

ASTM A403 WP317L Acciaio inossidabile riduttore concentrico

ASTM A403 WP317L Reduttore concentrico in acciaio inossidabile per tubature di processo corrosivo

Transizione di flusso progettata per sistemi di processo critici

Nei sistemi di tubazioni industriali, un riduttore è più di un connettore tra due diverse dimensioni di tubo, influisce direttamente sulla stabilità del flusso, sulla distribuzione della pressione e sulla qualità dell'installazione.La scelta del tipo e del materiale corretto del riduttore aiuta a ridurre al minimo le turbolenze, mantenere l'efficienza dei processi e migliorare l'affidabilità a lungo termine del sistema.

YUHONG fornisce riduttori concentrici in acciaio inossidabile ASTM A403 WP317L fabbricati in conformità ai requisiti di materiale ASTM A403 e alle norme dimensionali ASME B16.9.Ogni accessorio è prodotto con materie prime completamente rintracciabili e viene sottoposto a un'ispezione completa per garantire l'accuratezza dimensionaleLa norma ASTM A403 copre i raccordi in acciaio inossidabile austenitico forgiati per tubature a pressione, mentre la norma ASME B16 riguarda i raccordi in acciaio inossidabile austenitico forgiati per tubature a pressione.9 definisce le dimensioni e le tolleranze per i raccordi di saldatura a nastri fabbricati.

Quando si deve usare un riduttore concentrico?

Un riduttore concentrico mantiene allineata la linea centrale di entrambi i tubi, rendendolo adatto ai sistemi in cui è richiesta una distribuzione simmetrica del flusso e di una pressione equilibrata.I tipici luoghi di installazione sono::

• L'accesso ai sistemi di produzione è limitato.

• Collegamenti degli scambiatori di calore

• Nozzle per recipienti a pressione

• Linee di ingresso e uscita del reattore

• Sistemi di trasferimento chimico

• Unità di processo di raffinazione

A differenza dei riduttori eccentrici, i riduttori concentrici sono selezionati principalmente quando mantenere una linea centrale comune del tubo è più importante che evitare l'accumulo di liquido.

Guida per la selezione dei materiali

La scelta del materiale di montaggio appropriato dipende dal mezzo di lavorazione piuttosto che dalla semplice corrispondenza del materiale del tubo.

WP317L contiene un contenuto di molibdeno più elevato di WP316L, fornendo una migliore resistenza alla corrosione da buche e crepe in ambienti contenenti cloruro.

Perché scegliere WP317L invece di WP316L?

Per le applicazioni che comportano sostanze chimiche aggressive o elevate concentrazioni di cloruro, WP317L è spesso selezionato per fornire un maggiore margine di resistenza alla corrosione.

Specifiche tecniche

Lista di controllo degli appalti

Prima di ordinare un riduttore concentrico, gli ingegneri devono confermare:

✔ Dimensione nominale del tubo (NPS)

✔ Orario / Spessore della parete

✔ Qualità del materiale

✔ Norma ASTM per i materiali

✔ Norma dimensionale ASME

✔ Preparazione della fine della saldatura

✔ Requisiti di ispezione

✔ Certificato di prova del materiale

Fornire tali informazioni in fase di quotazione contribuisce a garantire la compatibilità con il sistema di tubazioni collegato e riduce il rischio di problemi di installazione.

Industria tipica del progetto

Ispezione e documentazione

La documentazione disponibile comprende:

• EN 10204 3.1 Certificato di prova dei materiali

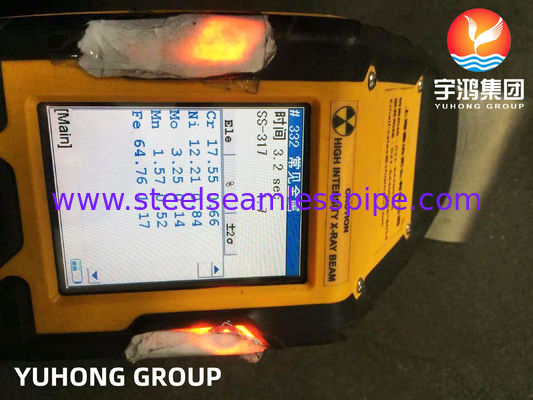

• Identificazione positiva del materiale (PMI)

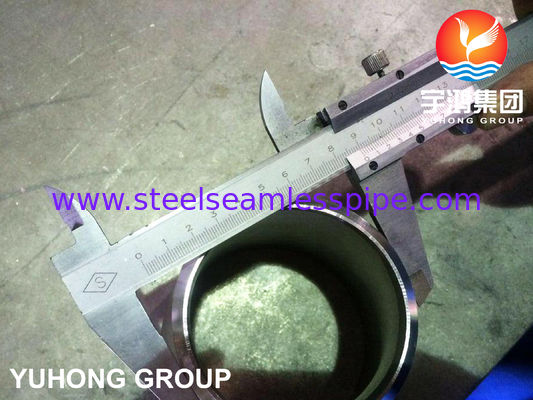

• Rapporto di ispezione dimensionale

• Relazione sulla composizione chimica

• Rapporto di prova meccanica

• Controllo da parte di terzi (SGS, TÜV, BV, DNV)

Perché scegliere YUHONG

Invece di fornire raccordi individuali, YUHONG fornisce soluzioni complete di materiali per tubi per progetti industriali.il portafoglio di prodotti comprende tubi in acciaio inossidabile, tubi duplex, tubi in lega di nichel, accessori e flange forgiati, consentendo agli appaltatori EPC e ai produttori industriali di acquistare componenti di tubazioni compatibili da un unico fornitore.

Ogni ordine è supportato da una completa tracciabilità del materiale, da opzioni di produzione flessibili e da documentazione di progetto per soddisfare i requisiti di ingegneria internazionali.

Domande frequenti

• In che modo un riduttore concentrico è diverso da un riduttore eccentrico?

Un riduttore concentrico mantiene entrambe le linee centrali del tubo allineate ed è comunemente utilizzato in tubazioni verticali e sistemi di processo generali.Un riduttore eccentrico ha un lato piatto ed è in genere selezionato per condotte orizzontali o linee di aspirazione della pompa per aiutare a gestire il drenaggio o evitare tasche d'aria.

• La norma ASTM A403 definisce le dimensioni del riduttore?

Il numero ASTM A403 specifica i requisiti relativi ai materiali per i raccordi in acciaio inossidabile austenitici forgiati, mentre la norma ASME B16.9 ne definisce le dimensioni,tolleranze e marcature per accessori di saldatura a nastri fabbricati.
