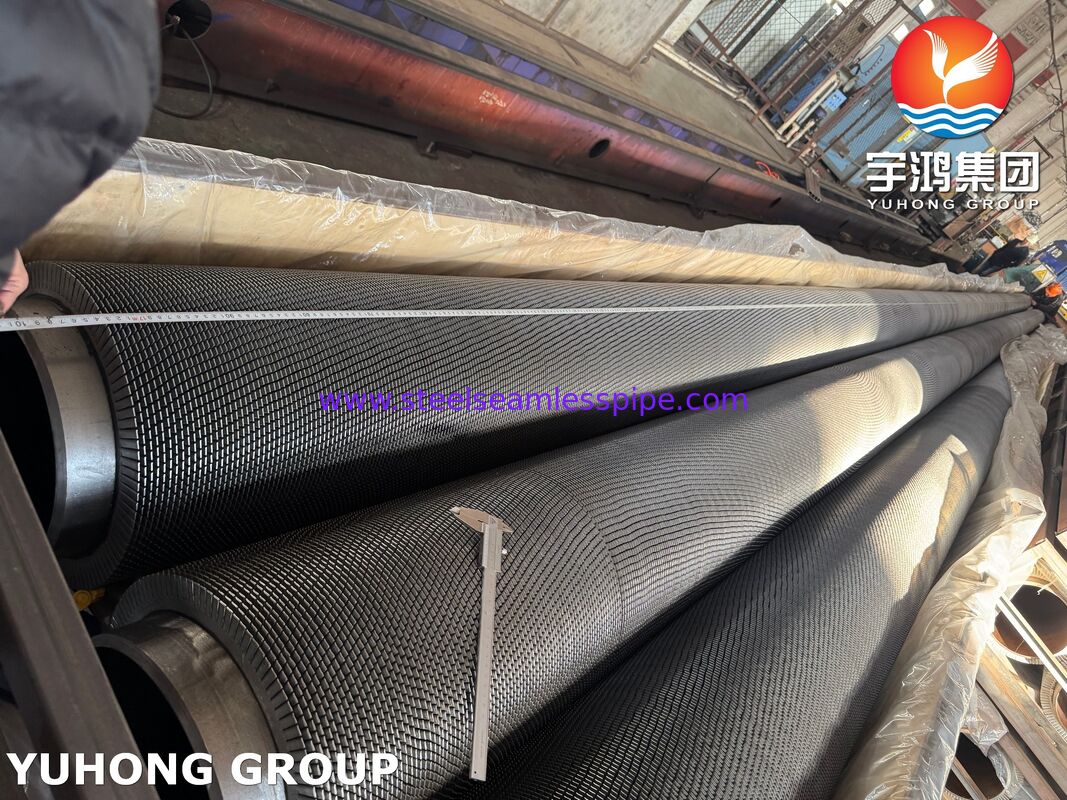

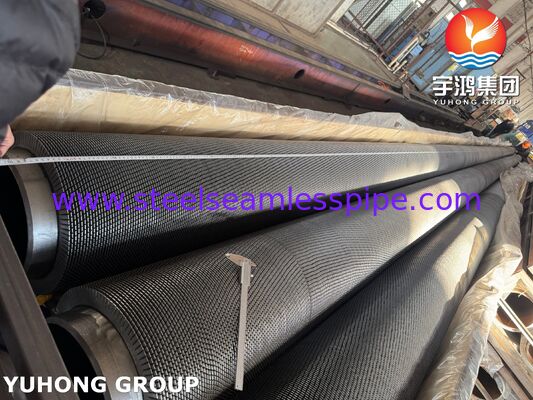

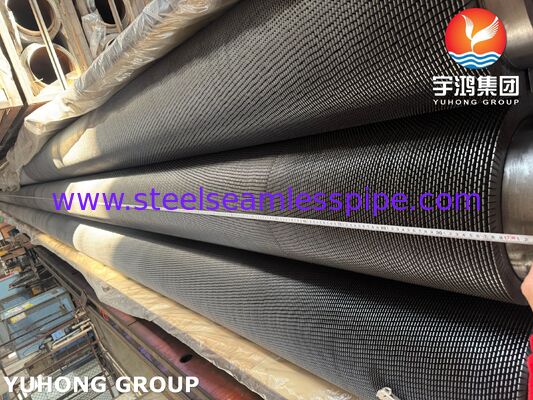

Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG

Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG

  • Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG
  • Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG
  • Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG
  • Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG
Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSG
Dettagli:
Luogo di origine: Cina
Marca: YUHONG
Certificazione: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numero di modello: N / A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 500 kg
Prezzo: To be discussed
Imballaggi particolari: Cassa in compensato o cassa in legno con struttura in ferro
Tempi di consegna: 50-120 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 5000 metri/giorno
Contatto
Descrizione di prodotto dettagliata
Prodotto: Metropolitana di aletta seghettata Materiale: ASTM A335 P22
Applicazione: Economizzatore HRSG Pacchetto: Cassa in compensato o cassa in legno con struttura in ferro
Evidenziare:

Tubi alettati ASTM A335 P22

,

tubi alettati seghettati economizzatori HRSG

,

tubo alettato lega P22

Tubi alettati seghettati per economizzatori HRSG – ASTM A335 P22

NostroTubi alettati seghettati per economizzatori HRSGsono progettati per il recupero del calore ad alta efficienza nelle centrali elettriche a ciclo combinato, nelle caldaie a recupero del calore di scarto e in altri sistemi di caldaie ad alta temperatura. Il tubo base è realizzato inASTM A335 P22, un acciaio legato al cromo-molibdeno sviluppato per il servizio ad alta temperatura.

ASTM A335 P22 contiene circa1,90–2,60% di cromo e 0,87–1,13% di molibdeno, fornendo un'utile combinazione di resistenza alle alte temperature, resistenza all'ossidazione e resistenza al degrado in ambienti impegnativi per caldaie. ASTM specifica A335 come specifica per tubi in lega di acciaio ferritico senza saldatura per servizio ad alta temperatura.

Il design delle alette seghettate aumenta sostanzialmente la superficie esterna di trasferimento del calore rispetto a un tubo nudo. Il profilo segmentato delle alette favorisce inoltre la turbolenza del gas, contribuendo a migliorare il trasferimento di calore mantenendo un equilibrio pratico tra prestazioni termiche, resistenza alle incrostazioni, peso e costi di produzione.

Questi tubi sono particolarmente adatti perEconomizzatori HRSG, dove il gas di scarico caldo trasferisce l'energia termica residua all'acqua di alimentazione della caldaia prima che l'acqua entri nelle sezioni a temperatura più elevata del sistema di generazione di vapore.

Caratteristiche principali

  • Materiale del tubo base:ASTM A335 P22 / ASME SA335 P22
  • Tipo materiale:Acciaio legato al cromo-molibdeno
  • Tipo di pinna:Pinna seghettata/segmentata
  • Applicazione principale:Economizzatori HRSG
  • Altre applicazioni:Caldaie a recupero di calore, caldaie di servizio, caldaie industriali e sistemi di recupero di calore di raffineria
  • Produzione:Alettatura mediante saldatura controllata o altro processo di fabbricazione concordato
  • Capacità di servizio ad alta temperatura
  • Eccellente miglioramento del trasferimento di calore lato gas
  • Buona resistenza meccanica a temperature elevate
  • Adatto per ambienti esigenti di produzione di energia
  • Disponibili diametro del tubo, spessore della parete, altezza dell'aletta, passo e lunghezza personalizzati

Intervallo di dimensioni tipico

Le dimensioni effettive devono essere selezionate in base al progetto termico dell'HRSG, alla velocità del gas, alla caduta di pressione, alla pressione sul lato del tubo e ai requisiti di installazione.

Articolo Gamma tipica
Diametro esterno del tubo base 25,4–63,5 mm
Spessore della parete del tubo base 2,5–8,0 mm
Altezza complessiva della pinna 10–25 mm
Spessore delle pinne 0,8–2,0 mm
Passo della pinna 2,5–8,0 mm
Lunghezza del tubo 3.000–18.000 millimetri
Densità delle pinne Circa 125–400 pinne/m
Materiale del tubo ASTM A335 P22
Materiale della pinna Acciaio al carbonio/acciaio bassolegato o materiale specificato dal progetto

Nota:Si tratta di gamme di produzione rappresentative piuttosto che di requisiti dimensionali ASTM fissi. Le dimensioni finali devono essere specificate in base al progetto termico e meccanico dell'acquirente.

Composizione chimica ASTM A335 P22

La seguente composizione si basa sui requisiti ASTM A335 P22:

Elemento Requisito ASTM A335 P22, in peso%
Carbonio (C) 0,05–0,15
Manganese (Mn) 0,30–0,60
Fosforo (P) ≤ 0,025
Zolfo (S) ≤ 0,025
Silicio (Si) ≤ 0,50
Cromo (Cr) 1,90–2,60
Molibdeno (Mo) 0,87–1,13

Il sistema di leghe di cromo-molibdeno è il motivo principale per cui il P22 è ampiamente utilizzato nelle caldaie ad alta temperatura e nelle apparecchiature di recupero del calore.

Proprietà meccaniche

I tipici requisiti meccanici minimi per ASTM A335 P22 includono:

Proprietà Requisito
Resistenza alla trazione ≥ 415MPa
Forza di snervamento ≥ 205MPa
Allungamento Secondo i requisiti applicabili del campione e dello spessore ASTM A335
Durezza Secondo i requisiti ASTM A335 applicabili

Per i tubi P22 standard, la resistenza alla trazione minima comunemente indicata è415 MPa (60 ksi)e il carico di snervamento minimo è205 MPa (30 ksi). ASTM A335 stabilisce inoltre requisiti relativi a trazione, durezza e altri test meccanici.

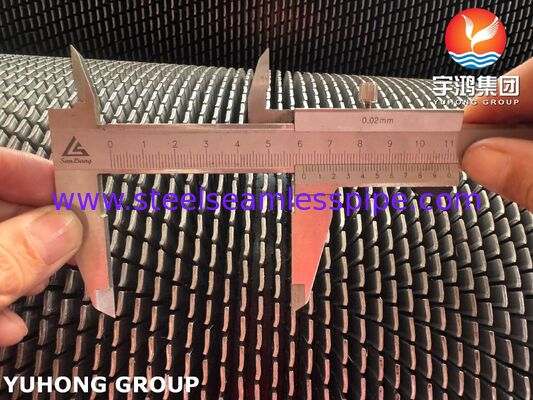

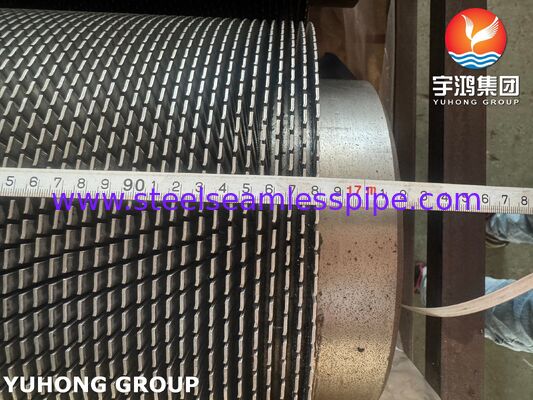

Design con pinna seghettata

La pinna seghettata è costituita da una striscia continua di pinne formata con tagli o fessure regolarmente distanziati. Rispetto ad una semplice aletta continua, questa configurazione segmentata può disturbare lo strato limite e aumentare la turbolenza lato gas.

Per gli economizzatori HRSG, il design offre numerosi vantaggi:

  • Area esterna di scambio termico aumentata
  • Miglioramento del trasferimento di calore lato gas
  • Migliore miscelazione del flusso di gas attorno alla superficie dell'aletta
  • Ridotta resistenza termica continua delle alette
  • Buona idoneità per apparecchiature compatte di recupero del calore
  • Resistenza pratica alle dilatazioni termiche e alle sollecitazioni di esercizio
  • Ottimizzazione flessibile dell'altezza e del passo delle alette in base ai requisiti di perdita di carico lato gas

La geometria delle alette può essere personalizzata per diverse temperature dei gas di scarico HRSG, composizioni di gas, velocità e cadute di pressione consentite.

Processo di produzione

I nostri tubi ad alette seghettate possono essere prodotti attraverso un processo controllato di formatura e fissaggio delle alette, progettato per mantenere una geometria delle alette coerente e un contatto affidabile tra tubo e aletta.

Le fasi tipiche della produzione includono:

  1. Ispezione del tubo base P22
  2. Preparazione della superficie del tubo
  3. Preparazione della striscia di alette
  4. Formazione di seghettature/segmentazioni
  5. Attacco pinna controllato
  6. Calibrazione del passo e dell'altezza delle alette
  7. Controllo dimensionale
  8. Pulizia della superficie
  9. NDT finale e test di pressione
  10. Marcatura, conservazione e confezionamento

Particolare attenzione è data alla qualità del fissaggio dell'aletta poiché un contatto termico affidabile tra l'aletta e il tubo è essenziale per mantenere le prestazioni di trasferimento del calore durante il funzionamento a lungo termine dell'HRSG.

Ispezione e test

Il controllo di qualità può includere le seguenti ispezioni e test in conformità alle specifiche ASTM/ASME applicabili, all'ordine di acquisto e ai requisiti di progetto:

1. Analisi chimica

L'analisi termica e/o chimica del prodotto viene eseguita per verificare la conformità con la chimica P22 specificata.

2. Prova di trazione

Le prove di trazione verificano la resistenza alla trazione, il carico di snervamento e l'allungamento richiesti del tubo base P22.

3. Prova di durezza

Il test di durezza viene eseguito secondo i requisiti ASTM A335 applicabili.

4. Prova idrostatica

ASTM A335 richiede che ogni tratto di tubo sia sottoposto a test idrostatico, in base alle disposizioni della specifica.

5. Esame non distruttivo

A seconda delle specifiche dell'ordine, gli NDT possono includere:

  • Test ad ultrasuoni (UT)
  • Esame delle correnti parassite
  • Test con particelle magnetiche (MT)
  • Test con liquidi penetranti (PT), ove applicabile
  • Esame dell'attacco della saldatura/aletta

ASTM A335 richiede l'esame mediante un metodo di esame non distruttivo applicabile, con i limiti di metodo e dimensioni regolati dai requisiti pertinenti.

6. Controllo dimensionale

Vengono controllati i seguenti parametri:

  • Diametro esterno del tubo
  • Spessore della parete del tubo
  • Rettilineità del tubo
  • Lunghezza del tubo
  • Altezza della pinna
  • Spessore delle alette
  • Passo della pinna
  • Densità delle pinne
  • Attacco aletta-tubo
  • Diametro complessivo alettato

7. Ispezione visiva e superficiale

Le superfici del tubo e delle alette vengono ispezionate per individuare eventuali crepe, ossidazione eccessiva, danni meccanici, fissaggio incompleto delle alette e altri difetti di fabbricazione.

Applicazioni

Economizzatori HRSG

ILapplicazione primariadi questi tubi alettati seghettati P22 è la sezione economizzatore diGeneratori di vapore a recupero di calore (HRSG).

In una centrale elettrica a ciclo combinato, l'economizzatore recupera energia dal gas caldo in uscita dal percorso di scarico/recupero del calore della turbina a gas e la utilizza per preriscaldare l'acqua di alimentazione della caldaia. Ciò riduce l’energia richiesta nelle successive fasi di generazione del vapore e contribuisce a migliorare l’efficienza complessiva dell’impianto.

Caldaie a recupero di calore di scarto

Sono adatti anche per sistemi di recupero del calore di scarto industriale dove sono disponibili gas di scarico ad alta temperatura da:

  • Turbine a gas
  • Forni di processo
  • Unità di raffineria
  • Impianti petrolchimici
  • Attrezzature per la produzione dell'acciaio
  • Sistemi di combustione industriale

Caldaie utilitarie e industriali

I tubi alettati seghettati P22 possono anche essere specificati per sezioni selezionate di economizzatore e recupero di calore di caldaie convenzionali dove la temperatura, la pressione e le condizioni di progettazione sono appropriate.

Perché scegliere ASTM A335 P22?

P22 è una scelta pratica per i servizi esigenti ad alta temperatura perché la sua composizione in lega di cromo-molibdeno fornisce migliori prestazioni a temperature elevate rispetto ai normali materiali per tubi in acciaio al carbonio.

La sua combinazione di:

  • Resistenza alle alte temperature
  • Resistenza all'ossidazione assistita dal cromo
  • Prestazioni alle alte temperature migliorate dal molibdeno
  • Buona saldabilità con procedure appropriate
  • Compatibilità con applicazioni caldaia e recuperatori di calore

lo rende particolarmente adatto ai progetti di economizzatori HRSG ingegnerizzati.

Standard applicabili

A seconda delle specifiche del progetto, i nostri tubi alettati dentati possono essere forniti con riferimento a:

  • ASTM A335/A335M – P22
  • ASME SA335 – P22
  • Requisiti applicabili del codice ASME per caldaie e recipienti a pressione
  • Specifiche di fabbricazione HRSG specifiche del progetto
  • Disegni e piani di ispezione approvati dal cliente

ASTM A335 copre specificamente i tubi senza saldatura in lega di acciaio ferritico destinati al servizio ad alta temperatura e include requisiti riguardanti la composizione chimica, le proprietà di trazione, la durezza, le prove idrostatiche e l'esame non distruttivo.

Produzione personalizzata

Possiamo produrre tubi alettati seghettati P22 secondo i disegni del cliente o i requisiti di progettazione termica, anche personalizzati:

  • Diametro esterno del tubo e spessore della parete
  • Lunghezza del tubo
  • Altezza della pinna
  • Passo della pinna
  • Spessore delle alette
  • Densità delle pinne
  • Materiale delle pinne
  • Metodo di attacco della pinna
  • Estremità nude
  • Configurazione di piegatura del tubo
  • Requisiti di ispezione e prova
  • Imballaggio e marcatura

Per i progetti HRSG, fornendo il filedimensioni del tubo e geometria delle alette insieme alla temperatura del gas richiesta, alla pressione sul lato del tubo, alla velocità del gas e alla caduta di pressione consentitaconsente di ottimizzare il design del tubo alettato per il servizio previsto dell'economizzatore.

Riepilogo del prodotto

Tubi alettati seghettati ASTM A335 P22 per economizzatori HRSGcombinano un tubo in lega di acciaio al cromo-molibdeno ad alta temperatura con una superficie di trasferimento del calore seghettata allargata. Sono progettati principalmente perEconomizzatori HRSG e sistemi di recupero del calore di scarto industriale, dove sono essenziali un efficiente recupero del calore, affidabilità meccanica e servizio ad alta temperatura a lungo termine.
