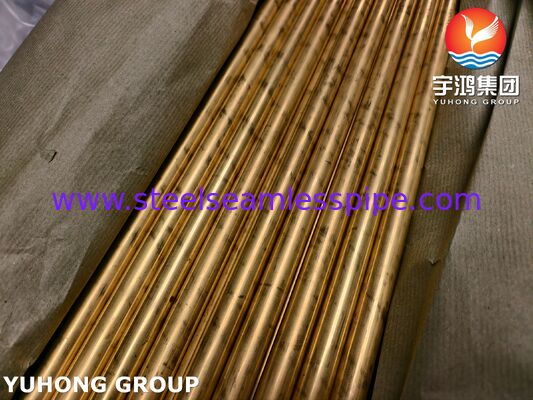

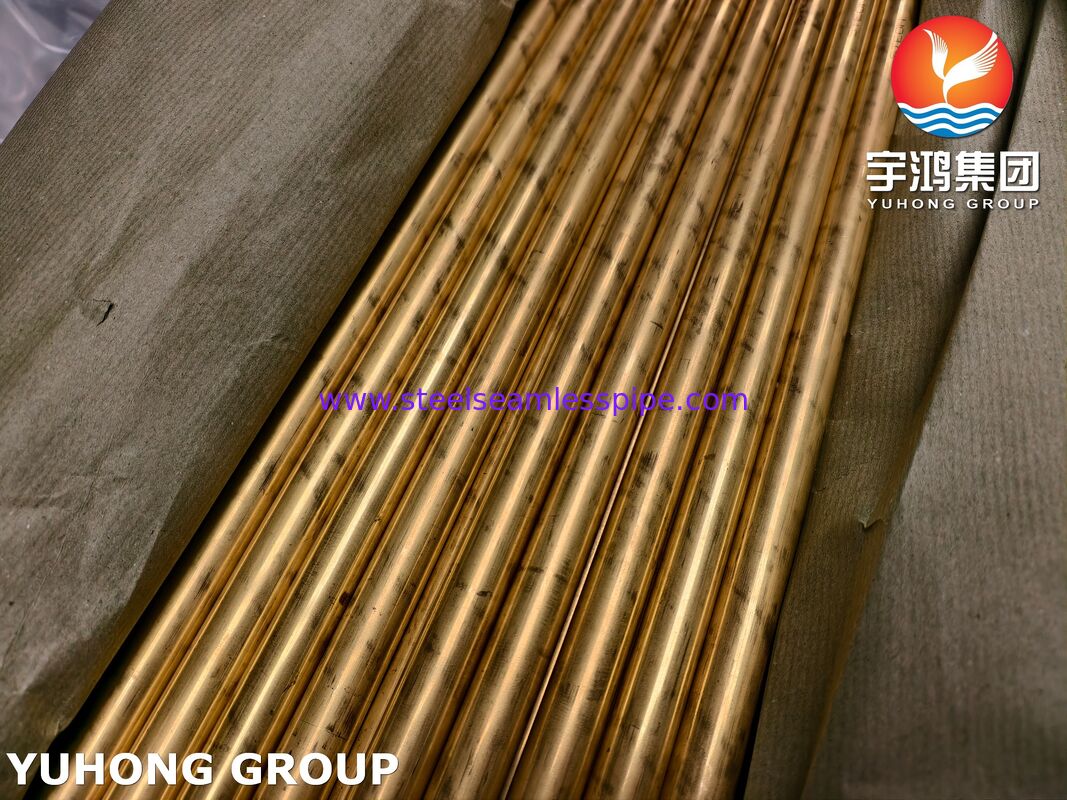

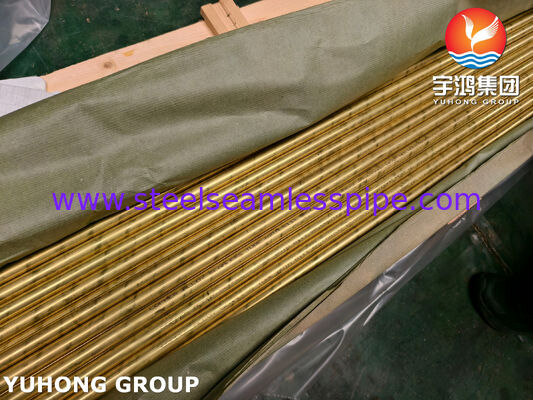

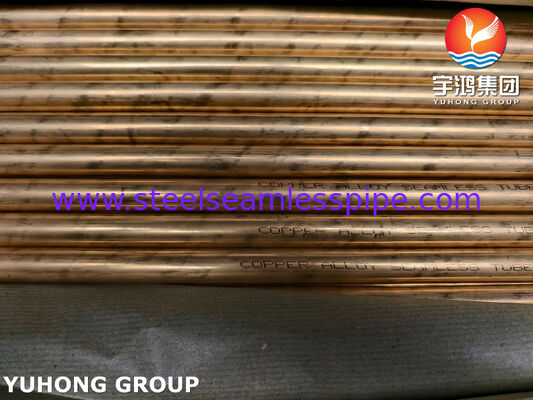

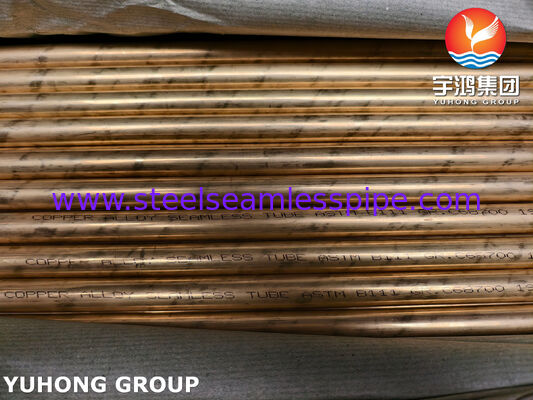

ASTM B111 C68700 Tubo senza saldatura in ottone e alluminio per scambiatore di calore e condensatore
Il tubo in lega di rame ASTM B111 C68700 è un tubo in ottone e alluminio senza saldatura prodotto per applicazioni di condensatore, evaporatore e scambiatore di calore.
UNS C68700 è classificato comeOttone alluminio, tipo Bsecondo ASTM B111/B111M. La lega è un materiale rame-zinco-alluminio con contenuto di arsenico controllato. La sua composizione chimica specificata comprende 76,0–79,0% di rame, 1,8–2,5% di alluminio e 0,02–0,06% di arsenico, con lo zinco come componente rimanente.
Il tubo può essere fornito in diversi stati e configurazioni dimensionali secondo ASTM B111/B111M e requisiti di progetto. Le applicazioni tipiche includono condensatori di superficie, scambiatori di calore, evaporatori e altre apparecchiature industriali per il trasferimento di calore.
Specifiche tecniche
| Articolo |
Specifica |
| Nome del prodotto |
C68700 Tubo senza saldatura in ottone alluminio |
| Standard |
ASTM B111 / ASTM B111M |
| Equivalente ASME |
ASME SB111 / SB111M quando specificato |
| UNS |
C68700 |
| Tipo di lega |
Lega Rame-Zinco-Alluminio |
| Descrizione comune |
Alluminio Ottone Tipo B |
| Tipo di tubo |
Senza soluzione di continuità |
| Processo di produzione |
Estrusione/Trafilatura/Ricottura/Raddrizzatura a seconda dei casi |
| Diametro esterno |
Fino a 80 mm [3-1/8 pollici] nell'ambito ASTM B111; altre dimensioni previo accordo |
| Spessore della parete |
Secondo le specifiche e i requisiti del progetto |
| Lunghezza |
Lunghezze dritte, personalizzate |
| Temperare |
O61 Ricotto, trafilato leggero, trafilato duro o condizione applicabile |
| Superficie |
Finitura fresata / Superficie pulita |
| Condizione finale |
Estremità normale o personalizzata |
| Test |
Prove a correnti parassite, idrostatiche, pneumatiche e meccaniche applicabili |
| Documentazione |
MTC e documenti di ispezione |
C68700 Composizione chimica
La composizione chimica di C68700 è controllata secondo i requisiti ASTM B111 applicabili.
| Elemento |
Requisito ASTM B111 C68700 |
| Rame (Cu) |
76,0–79,0% |
| Alluminio (Al) |
1,8–2,5% |
| Arsenico (As) |
0,02–0,06% |
| Ferro (Fe) |
≤0,06% |
| Piombo (Pb) |
≤0,07% |
| Zinco (Zn) |
Bilancia |
Proprietà meccaniche
Le proprietà meccaniche dipendono dallo stato d'animo specificato.
PerC68700 Tubo ricotto O61, i requisiti minimi ASTM B111 comunemente indicati includono:
| Proprietà |
O61 Requisito ricotto |
| Resistenza alla trazione |
≥345MPa |
| Forza di snervamento |
≥125MPa |
| Durezza |
Secondo i requisiti di tempra ASTM B111 |
Processo di produzione
I tubi in lega di rame senza saldatura C68700 sono fabbricati attraverso un processo di produzione di tubi controllato.
1. Preparazione della billetta
Il materiale in lega di rame viene preparato secondo i requisiti di composizione chimica e identificazione del calore specificati C68700.
2. Estrusione e perforazione
La billetta viene lavorata per formare un tubo cavo adatto alle successive operazioni di imbutitura.
3. Trafilatura a freddo
La trafilatura a freddo viene utilizzata per ottenere il diametro esterno, lo spessore della parete e le tolleranze dimensionali richiesti.
4. Trattamento termico
La ricottura o altro trattamento termico applicabile viene effettuato in base alla tempra specificata e ai requisiti ASTM B111.
5. Raddrizzamento e taglio
I tubi vengono raddrizzati e tagliati alla lunghezza richiesta.
6. Ispezione finale
Prima della spedizione vengono eseguiti controlli dimensionali, superficiali, meccanici e non distruttivi applicabili.
Dimensioni del tubo
I tubi in alluminio-ottone C68700 possono essere forniti in varie combinazioni di diametro esterno e spessore della parete.
Le informazioni tipiche dell'ordine includono:
-
Diametro esterno
-
Spessore della parete
-
Lunghezza del tubo
-
Temperare
-
Tolleranze dimensionali
-
Condizione finale
-
Condizioni superficiali
-
Requisiti di prova
Per i progetti di condensatori e scambiatori di calore, le dimensioni dei tubi possono essere realizzate in base al disegno della piastra tubiera, alle specifiche dell'apparecchiatura o alla pianificazione dei tubi del cliente.
Trattamento termico e rinvenimento
ASTM B111/B111M specifica diverse condizioni dei tubi, tra cui:
La tempra selezionata influenza le proprietà meccaniche e le caratteristiche di formatura del tubo. ASTM B111/B111M-24 identifica specificamente queste condizioni disponibili per tubi in rame e leghe di rame.
Per le applicazioni che implicano l'espansione, la piegatura o l'installazione del tubo sulla piastra tubiera, la tempra appropriata deve essere confermata durante la fase di progettazione.
Test e controllo qualità
Il controllo qualità può essere effettuato in base alla norma ASTM B111/B111M e ai requisiti di acquisto del cliente.
Ispezione chimica
Prove meccaniche
Test delle provette
I test ASTM B111 applicabili possono includere:
ASTM B111/B111M-24 identifica specificamente le prove di espansione, appiattimento e stress residuo insieme alle prove con correnti parassite, idrostatiche e pneumatiche nell'ambito dei requisiti di prodotto.
Controllo dimensionale
L'ispezione può includere:
-
Diametro esterno
-
Spessore della parete
-
Lunghezza
-
Rettilineità
-
Ovalità
-
Condizione finale
-
Condizioni superficiali
Applicazioni
Condensatori di superficie
I tubi senza saldatura C68700 sono specificati per le applicazioni di tubi condensatori coperte da ASTM B111.
Scambiatori di calore
I tubi possono essere utilizzati come tubi per il trasferimento di calore negli scambiatori di calore a fascio tubiero dove è specificato l'ottone in alluminio C68700.
Evaporatori
ASTM B111 include applicazioni per evaporatori nel suo ambito di tubi senza saldatura in rame e leghe di rame.
Apparecchiature di raffreddamento industriale
L'attrezzatura tipica può includere:
-
Condensatori di superficie
-
Scambiatori di calore a fascio tubiero
-
Evaporatori
-
Raffreddatori industriali
-
Apparecchiature per il trasferimento di calore per la generazione di energia
-
Apparecchiature di raffreddamento marino e di processo
