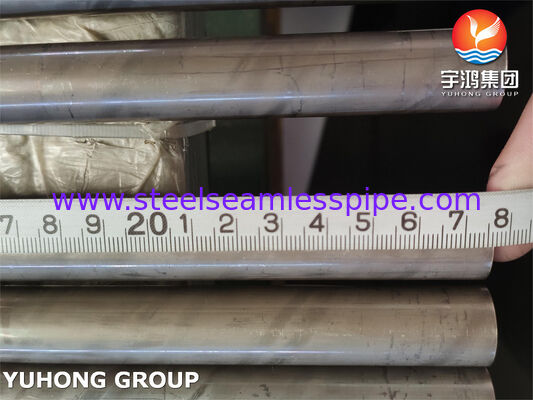

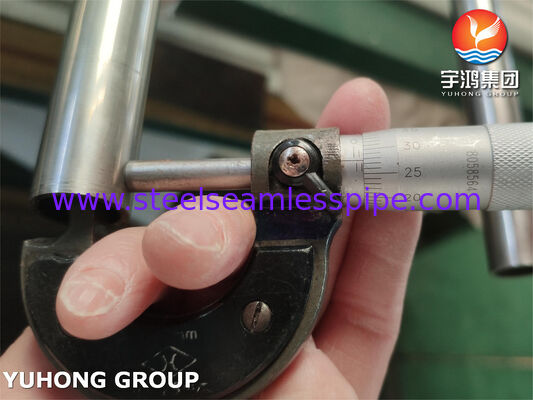

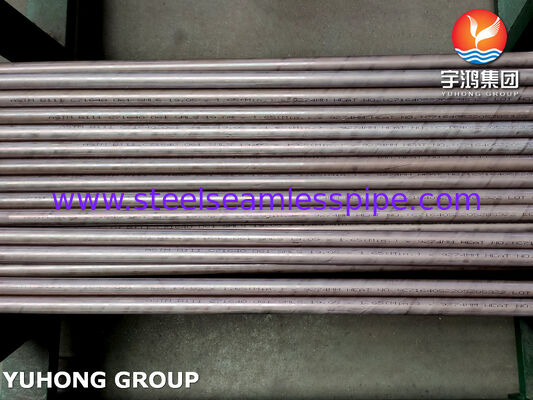

ASTM B111 C71640 Tubo in rame-nichel senza saldatura - lega di CuNi30Fe per condensatori e scambiatori di calore marini
Il Gruppo YUHONG, con oltre 35 anni di esperienza industriale e una rete di fornitura globale che serve 85 paesi, è specializzato in soluzioni di tubi in lega non ferrosi ad alte prestazioni.I nostri tubi senza saldatura ASTM B111 C71640 di rame e nichel sono fabbricati per soddisfare rigorosi standard internazionali per applicazioni critiche nei condensatori mariniGarantiamo una tracciabilità completa, un controllo di qualità rigoroso e prestazioni affidabili per condizioni di servizio esigenti in tutto il mondo.
Composizione chimica - ASTM B111 C71640 (UNS C71640 / CW353H)
| Elemento |
Composizione (%) |
| Rame (Cu) + argento (Ag) |
Restante |
| Nickel (Ni) + cobalto (Co) |
29.0-32.0 |
| Ferro (Fe) |
1.7 - 2.3 |
| Manganese (Mn) |
1.5 - 2.5 |
| Carbonio (C), massimo |
0.06 |
| Sulfuro (S), massimo |
0.03 |
Composizione nominale:66% Cu - 30% Ni - 2% Fe - 2% Mn
L'elevato tenore di ferro e manganese, superiore al C71500 (70/30 Cu-Ni) standard, rinforza la pellicola protettiva di ossido di superficie, fornendo una resistenza superiore all'attacco da impatto nell'acqua di mare che scorre.
Proprietà meccaniche per temperatura - ASTM B111
| Temperature |
Resistenza alla trazione, min |
Forza del rendimento, min (0,5% di estensione) |
L'allungamento |
| O61 (annellato) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (Drawn & Stress-Relieved) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
Per i requisiti ASTM B111
Requisiti di fabbricazione e di prova - conformità ASTM B111

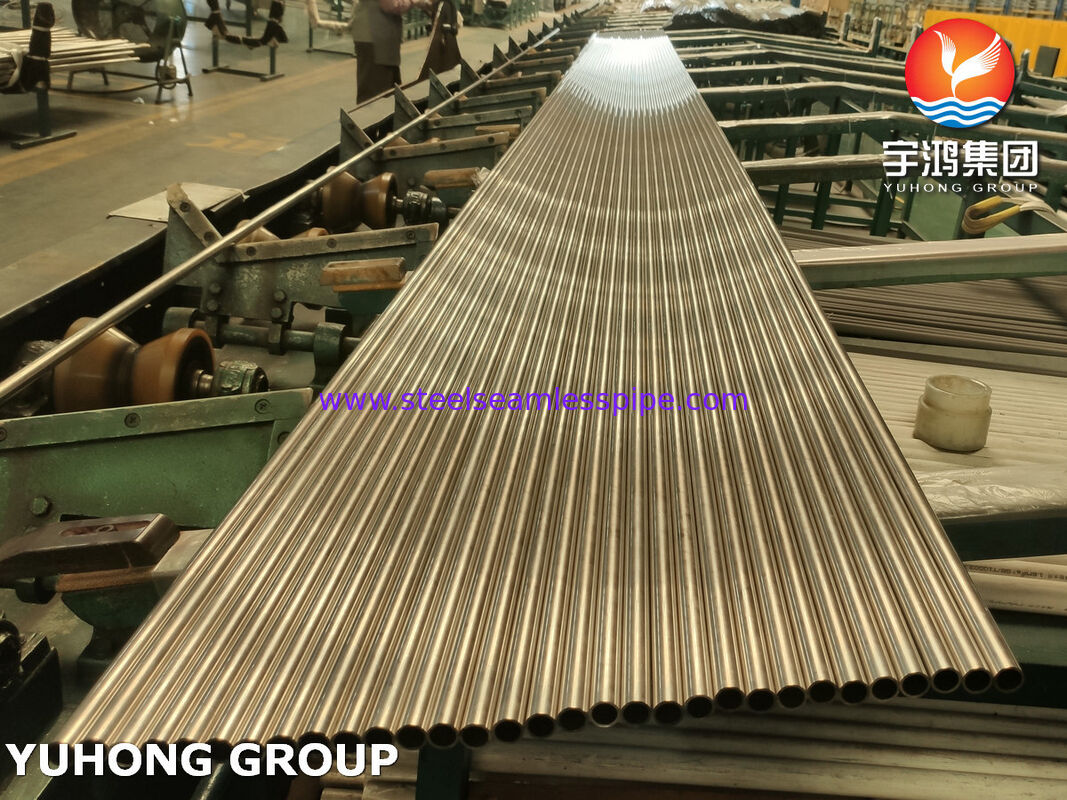

Tutti i tubi sono fabbricati comesenza cucitureprodotti ottenuti tramite processi di estrusione e di estrazione a freddo, con una gamma di dimensioni fino a 80 mm OD. Le seguenti prove obbligatorie sono applicate secondo la norma ASTM B111:
| Tipo di prova |
Requisito |
| Prova di espansione |
30% del diametro esterno (secondo la tabella 4) |
| Prova idrostatica |
Massimo 1000 psi (7 MPa), salvo diversa indicazione |
| Prova di corrente di Eddy |
100% obbligatorio per l'assicurazione della qualità (ASTM E243) |
| Dimensione del grano (annellato) |
0.010 - 0,045 mm |
| Valutazione dello stress residuo |
Prova di vapore di nitrato di mercurio o di ammoniaca |
I test con correnti di vortice sono ora il principale metodo NDT nella maggior parte dei mulini, con test idrostatici eseguiti quando specificati per il servizio sottomarino o nucleare.
Nota critica di fabbricazione:La finitura della superficie e la condizione iniziale sono determinanti per la durata di vita.La ricerca indica che l'acidificazione e la preparazione della superficie influenzano direttamente la formazione dello strato protettivo di ossido arricchito di Fe/Mn che fornisce resistenza all'erosione e alla corrosioneManteniamo uno stretto controllo sulle condizioni della superficie attraverso processi di decapaggio e ricottura controllati.
Capacità di fabbricazione complementari e qualità dei materiali
Oltre ai tubi nudi, il gruppo Yuhong fornisce pacchetti completi di componenti per scambiatori di calore:
| Componente |
Materiali disponibili |
| Fogli di tubi |
ASME SB171 C71640, C71500, C70600 |
| Piastre di deflettore |
Acciaio al carbonio, acciaio inossidabile o lega di rame per progetto |
| Coperture e teste dei canali |
Materiali conformi all'ASME |
| Tubi a piega in U |
C0170/R0170 |
| Fabbricazione in cui il prodotto è utilizzato |
Fabbricazione completa con tubi C71640 |
Noi sosteniamodimensioni personalizzate, piegatura in U, finning (a pinna bassa/pinna alta) e fabbricazione completa di fasci.
Scenari di applicazione
- Condensatori di superficienel settore marittimo e della produzione di energia
- Sistemi di accensionenelle piattaforme offshore
- Dispositivi per la produzione di energia elettricanegli impianti di desalinizzazione (MSF e MED)
- Caldaie di salamoiae sezioni di rigetto del calore
- Sistema di raffreddamento dell'acquacon acqua di mare o acqua salata
- Tubi per l'acqua di mare ad alta velocitàdove la resistenza all'erosione è critica
Vantaggi tecnici e personalizzazione
Resistenza all'erosione e alla corrosione:La composizione del 2% di Fe + 2% di Mn consente a C71640 di resistere a velocità di flusso più elevate rispetto alle leghe standard C70600 (90/10) e C71500 (70/30).Fornisce la migliore resistenza all'erosione e agli urti tra i gradi di rame-nickel mantenendo il comportamento naturale antiinquinamento della famiglia.
Resistenza alle inquinanti biologiche:Le leghe rame-nickel resistono naturalmente alla bioinquinamento marino, riducendo la frequenza della manutenzione e preservando l'efficienza del trasferimento di calore durante gli intervalli di servizio prolungati.
Intervallo di temperatura:Temperatura di lavoro massima fino a 300°C (572°F).
Opzioni di personalizzazione:
- Dimensioni: OD personalizzato, spessore della parete e lunghezza
- Temperature: O61 (annealed) o HR50 (drawn/stress-relieved)
- Finitura: brillante, ricoperto di aceto o lucidato
- Forme: dritte, piegate o avvolte
- Preparazione finale: piana, bisellata o filettata
FAQ tecnici - Domande comuni dell'industria
D: Qual è la differenza tra C71640 e C71500 (70/30 Cu-Ni)?
C71640 è una lega 70/30 modificata con elevato Fe (1,7-2,3%) e Mn (1,5-2,5%) rispetto a C71500 (Fe 0,4-1,0%, Mn 1,0% max).Ciò fornisce una maggiore resistenza e una migliore resistenza all'erosione e alla corrosione nell'acqua di mare carica di sabbia.
D: Perché C71640 è specificato per gli impianti di desalinizzazione MSF?
La desalinizzazione a lampo in più fasi consiste in salamoia ad alta temperatura con solidi in sospensione ad alta velocità.Il C71640 è stato sviluppato appositamente per questo compito ed ha avuto un grande successo nelle sezioni di rigetto del calore e del riscaldatore di salamoia..
D: Quali metodi di NDT sono applicati ai tubi ASTM B111?
Per ASTM B111, ogni tubo è sottoposto a test di corrente vorticale (ASTM E243) o a test idrostatici.
