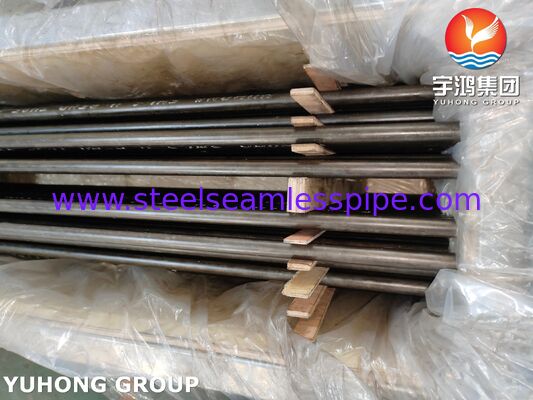

Tubi senza saldatura ASME SA213 T9 per scambiatori di calore ad alta temperatura
Posizionamento Aziendale e di Prodotto
Yuhong Group Co., Ltd. è specializzata in soluzioni per tubi scambiatori di calore con particolare competenza tecnica informatura di tubi a U e trattamento termico per scambiatori di calore a fascio tubiero ad alta temperatura. Tutti i prodotti sono fabbricati e documentati in piena conformità con le specifiche ASME Sezione II e ASTM.
Composizione Chimica (ASME SA-213 / ASTM A213 Tabella 1)
| Elemento |
Composizione (%) |
Requisito |
| Carbonio (C) |
≤ 0.15 |
Max |
| Manganese (Mn) |
0.30 - 0.60 |
Intervallo |
| Fosforo (P) |
≤ 0.025 |
Max |
| Zolfo (S) |
≤ 0.025 |
Max |
| Silicio (Si) |
0.25 - 1.00 |
Intervallo |
| Cromo (Cr) |
8.00 - 10.00 |
Intervallo |
| Molibdeno (Mo) |
0.90 - 1.10 |
Intervallo |
Riferimento: ASME SA-213/SA-213M Tabella 1 (Acciai basso legati - Grado T9, UNS K90941)
Il contenuto di cromo al 9% fornisce resistenza all'ossidazione attraverso la formazione di uno strato protettivo di ossido di cromo; l'1% di molibdeno contribuisce alla resistenza allo scorrimento a temperature elevate.
Proprietà Meccaniche e Trattamento Termico
Requisiti di Trazione e Durezza (ASME SA-213 Tabella 4)
| Proprietà |
Requisito |
| Resistenza alla trazione, min |
415 MPa (60 ksi) |
| Resistenza allo snervamento, min |
205 MPa (30 ksi) |
| Allungamento (su 2 pollici o 50 mm), min |
30% |
| Durezza, max |
179 HBW / 190 HV |
| Rockwell, max |
89 HRB |
Riferimento: ASME SA-213/SA-213M Tabella 4
Trattamento Termico (ASME SA-213 Tabella 3)
| Grado |
Numero UNS |
Tipo di Trattamento Termico |
Temperatura di Rinvenimento |
| T9 |
K90941 |
Ricottura completa o isotermica; o normalizzazione e rinvenimento |
1250°F [675°C] min |
Riferimento: ASME SA-213/SA-213M Tabella 3
Il trattamento termico deve essere eseguito separatamente e in aggiunta al riscaldamento per la formatura a caldo. Per gli acciai legati ferritici, incluso il T9, i tubi devono essere riscaldati per il trattamento termico in conformità con i requisiti della Tabella 3.
Requisiti di Fabbricazione e Test
Processo di Fabbricazione
I tubi devono essere realizzati mediante processo senza saldatura e devono essere finiti a caldo o a freddo, come specificato.
Test Richiesti secondo ASME SA-213
Ogni lotto sarà soggetto alle seguenti ispezioni:
| Test |
Frequenza |
| Prova di trazione |
Un campione da un tubo per lotto (≤50 tubi); due tubi per lotto (>50 tubi) |
| Prova di durezza (Brinell/Vickers/Rockwell) |
Due tubi per lotto |
| Prova di appiattimento |
Ogni estremità di un tubo finito per lotto |
| Prova di svasatura |
Ogni estremità di un tubo finito per lotto (tubo diverso da quello della prova di appiattimento) |
| Prova idrostatica o elettrica non distruttiva |
Ogni tubo |
Riferimento: ASME SA-213/SA-213M Sezioni 9 e 10
Considerazioni Speciali: Alcuni acciai ferritici coperti da questa specifica si induriscono se raffreddati rapidamente dalla loro temperatura critica. Gli acciai contenenti cromo dal 4% in su, incluso il T9 con 8-10% di Cr, possono indurirsi all'aria se raffreddati in aria da alte temperature. Le operazioni che comportano il riscaldamento oltre le temperature critiche (saldatura, flangiatura, piegatura a caldo) dovrebbero essere seguite da un trattamento termico adeguato.
Capacità di Fabbricazione di Supporto
Yuhong Group fornisce un approvvigionamento integrato per la fabbricazione di scambiatori di calore:
| Componente |
Compatibilità Materiale |

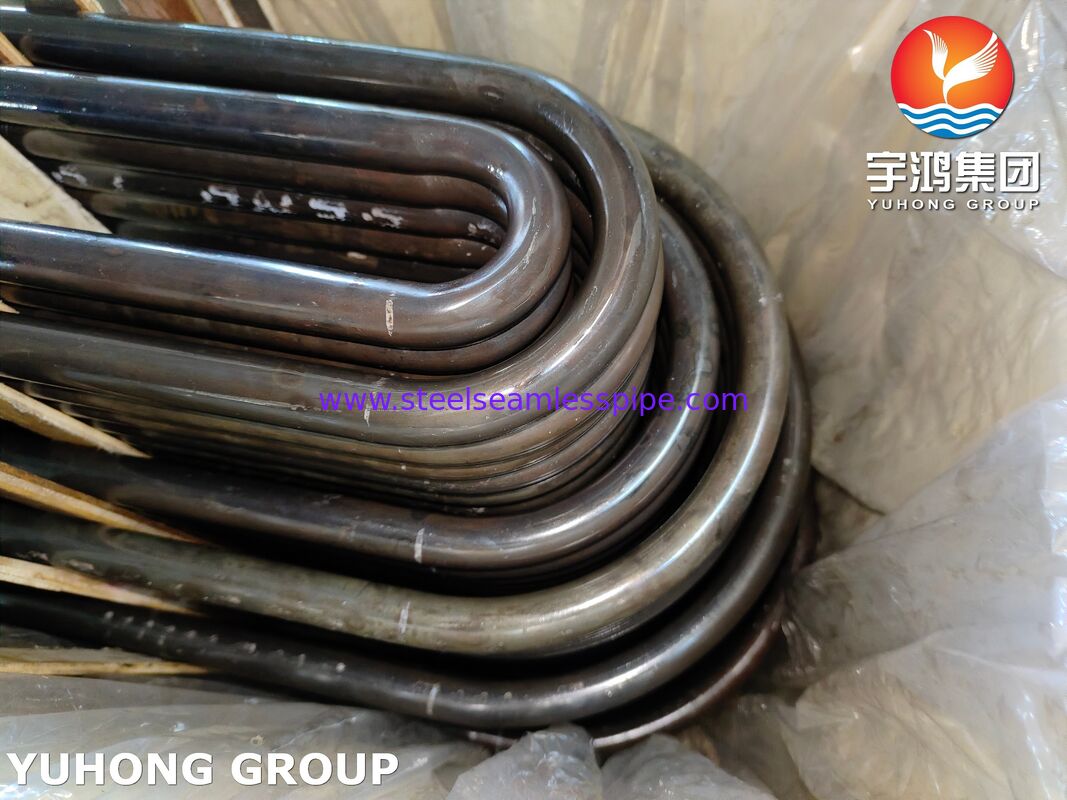

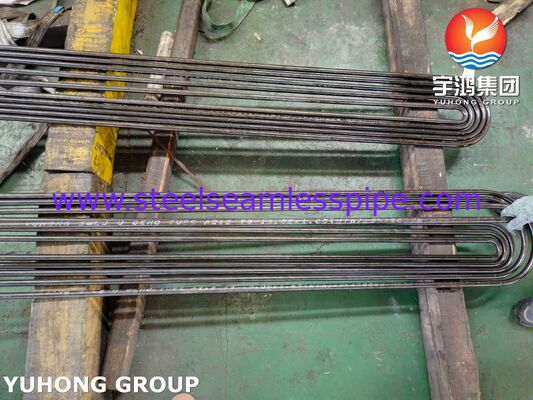

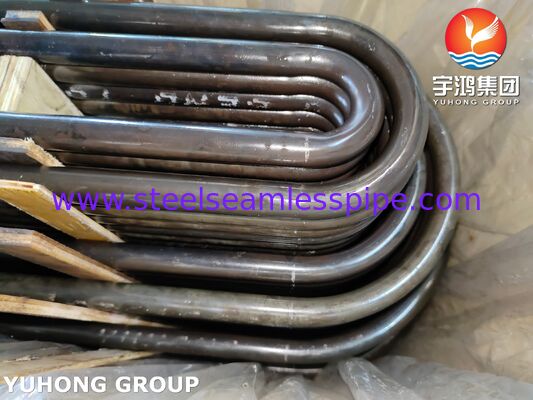

| Tubi a U |
ASTM A213 T9 (e altri gradi T) |
| Tubi dritti |
ASTM A213 / A269 / A249 |
| Piastre tubiere |
SA-516 Gr.70, SA-266, materiali placcati |
| Deflettori |
Acciaio al carbonio, acciaio inossidabile |
| Corpi e collettori |
SA-516 Gr.70, SA-240 |
Raggio minimo di piegatura a U: 1.5 * OD (standard), con raggi più stretti disponibili previo accordo.
Gamma di Applicazione
I tubi senza saldatura ASME SA-213 T9 sono specificati per servizi ad alta temperatura e alta pressione, tra cui:
- Surriscaldatori e riscaldatori in caldaie di centrali elettriche
- Scambiatori di calore a fascio tubiero in raffinerie e impianti petrolchimici
- Pacchi tubieri per scambiatori di calore per servizi di processo ad alta temperatura
- Sezioni di tubi per scambiatori di calore raffreddati ad ariaSezioni di convezione di scambiatori di calore a fuoco
- e tubi di forni di crackingAmbito operativo:
Servizio prolungato a temperature fino a circa 600-650°C (1110-1200°F) con resistenza all'ossidazione e allo scorrimento mantenute.Punti di Forza Tecnici e Personalizzazione
Resistenza all'ossidazione:
Il contenuto di cromo 8-10% forma una scala ossidativa protettiva stabile, fornendo una resistenza superiore all'incrostazione in ambienti ossidanti e a vapore ad alta temperatura rispetto ai gradi a basso contenuto di leghe.Resistenza allo scorrimento:
L'aggiunta di molibdeno 0.90-1.10% fornisce una maggiore resistenza a temperature elevate e resistenza allo scorrimento, essenziali per il servizio a lungo termine nelle applicazioni di surriscaldatori e riscaldatori.Personalizzazione Disponibile:
Diametro esterno: 6.35mm a 219.1mm (o come specificato)
- Spessore della parete: 0.8mm a 15mm (parete minima o media come ordinato)
- Lunghezza: lunghezze specifiche o casuali fino a 12m+
- Raggi di piegatura a U: Standard 1.5*OD; raggi personalizzati disponibili
- Finitura superficiale: Laminato a caldo, decapato o ricotto brillante
- Preparazione delle estremità: Piana, smussata o filettata
- FAQ - Considerazioni Tecniche per la Selezione di Tubi a U T9
D: Perché scegliere T9 rispetto a T22 o T11 per il servizio di surriscaldamento?
Il T9 offre una maggiore resistenza all'ossidazione e allo scorrimento a temperature elevate grazie al suo contenuto di cromo al 9% e molibdeno all'1%, rendendolo adatto per sezioni di surriscaldatori e riscaldatori più calde dove i gradi a basso contenuto di leghe possono subire un'incrostazione accelerata.
D: Quale trattamento termico è richiesto per i tubi ASME SA-213 T9?
I tubi T9 devono essere normalizzati e rinvenuti, o ricotti completamente o isotermicamente, con una temperatura minima di rinvenimento di 1250°F [675°C]. Il trattamento termico deve essere eseguito separatamente dalla formatura a caldo.
D: Quali test sono obbligatori per i tubi a U T9?
Ogni tubo richiede un test idrostatico o un test elettrico non distruttivo. Per lotto, sono richiesti test di trazione, durezza, appiattimento e svasatura da tubi designati.
