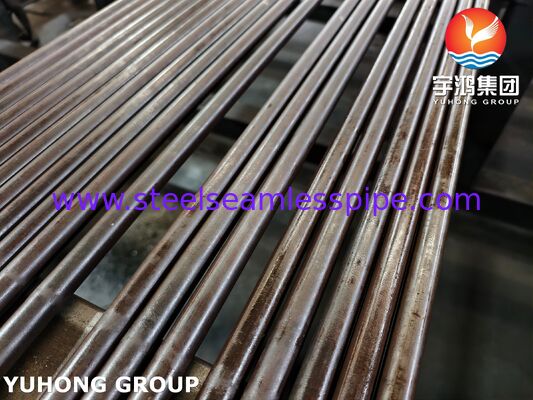

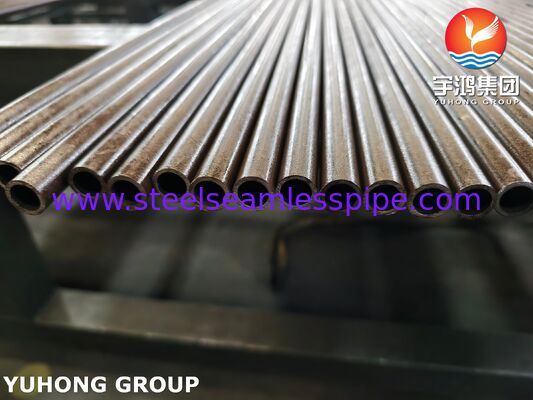

ASTM A213 T11 Tubo di caldaia senza saldatura in acciaio a bassa lega per caldaia
Visualizzazione del prodotto
Il tubo di caldaia senza cuciture ASTM A213 T11 è un tubo di acciaio a bassa lega ferritica progettato per applicazioni di caldaia, surriscaldatore e scambiatore di calore.
T11, UNS K11597, è un acciaio in lega di cromo-molibdeno contenente circa 1,00-1,50% di cromo e 0,44-0,65% di molibdeno.La composizione in lega è progettata per il servizio a temperatura elevata nelle apparecchiature industriali di riscaldamento e generazione di energia.
I tubi ASTM A213 T11 sono fabbricati con il processo senza cuciture e possono essere forniti in condizioni di finitura a caldo o a freddo in base alle esigenze del progetto.La norma riguarda i tubi utilizzati nelle caldaie, super riscaldatori e scambiatori di calore.
Le applicazioni tipiche includono sistemi di tubi di caldaia, componenti di surriscaldatori, scambiatori di calore, apparecchiature di generazione di vapore e altri sistemi industriali che operano a temperature elevate.
Specifiche tecniche
| Articolo |
Specificità |
| Nome del prodotto |
ASTM A213 T11 Tubo di caldaia senza cuciture |
| Grado del materiale |
T11 |
| Designazione UNS |
K11597 |
| Tipo di materiale |
Acciaio a bassa lega ferritica |
| Norme |
ASTM A213 / A213M |
| Equivalente ASME |
SA213 T11 |
| Processo di produzione |
Non cucito |
| Condizione di fabbricazione |
Finitura calda / finitura fredda |
| Diametro esterno |
Personalizzato in base alle esigenze del progetto |
| Spessore della parete |
Personalizzato in base alle esigenze del progetto |
| Distanze |
Lunghezza casuale / Lunghezza fissa |
| Trattamento termico |
Annellazione o normalizzazione e temperatura secondo i requisiti applicabili |
| Superficie |
Sottaceto / Brillante / Personalizzato |
| Esame |
Prova elettrica di trazione, durezza, appiattimento, infiammazione, idrostatica o non distruttiva |
| Documentazione |
Certificato di prova dei materiali (MTC) |
ASTM A213 richiede una fabbricazione senza saldature e specifica i requisiti di prova meccanica e di prova del prodotto per i gradi applicabili.

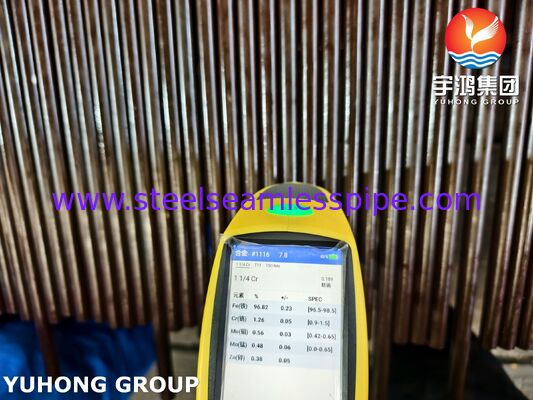

Composizione chimica
ASTM A213 T11 Composizione chimica
| Elemento |
Composizione, % |
| Carbonio (C) |
0.05 ¢0.15 |
| Manganese (Mn) |
0.30-0.60 |
| Silicio (Si) |
0.50 ¢1.00 |
| Fosforo (P) |
≤ 0.025 |
| Sulfuro (S) |
≤ 0.025 |
| Cromo (Cr) |
1.00 ¥1.50 |
| Molibdeno (Mo) |
0.44 ̊0.65 |
| Nilo (Ni) |
Nessun requisito specifico |
I limiti di composizione ASTM identificano T11 come UNS K11597 e specificano il cromo e il molibdeno come i principali elementi di lega.
Proprietà meccaniche
ASTM A213 T11 Proprietà meccaniche
| Immobili |
Requisito minimo / massimo |
| Resistenza alla trazione |
≥ 415 MPa |
| Forza di resa |
≥205 MPa |
| L'allungamento |
≥ 30% |
| Durezza |
≤ 163 HBW / 170 HV / 85 HRB |
Questi valori sono comunemente elencati per la norma ASTM A213 T11 e devono essere verificati rispetto all'edizione applicabile della norma e al certificato di prova del materiale fornito per ogni calore di produzione.
Caratteristiche del materiale
Acciaio in lega di cromo-molibdeno
Il T11 è un acciaio a bassa lega di cromo-molibdeno, la cui composizione controllata in Cr-Mo lo rende adatto per caldaie a temperatura elevata e apparecchiature di trasferimento di calore.
La composizione specificata comprende:
-
Cromo: 1,00 ∼1,50%
-
Molibdeno: 0,44 ∼ 0,65%
-
Silicio: 0,501,00%
Questi elementi di lega fanno parte delle specifiche dei materiali e non delle indicazioni di commercializzazione.
Costruzione di tubi senza cuciture
I tubi ASTM A213 T11 sono prodotti con il processo senza cuciture.
Adatti per caldaie e sistemi di trasferimento del calore
La specifica ASTM A213 copre in particolare i tubi senza cuciture per:
Ciò rende T11 particolarmente rilevante per i produttori di apparecchiature industriali e gli appaltatori di ingegneria che specificano tubi in acciaio in lega Cr-Mo.
Processo di produzione
ASTM A213 T11 Fabbricazione di tubi senza cuciture
Un percorso tipico di produzione comprende:
-
Preparazione di billette di acciaio
-
Perforazione a caldo e formazione di tubi
-
Finitura a caldo o a freddo
-
Trattamento termico
-
Pulizia delle superfici
-
Ispezione dimensionale
-
Prova meccanica
-
Prova elettrica idrostatica o non distruttiva
-
Certificazione dei materiali
Il percorso di produzione effettivo deve essere specificato in base alle dimensioni del tubo, ai requisiti di finitura, ai requisiti ASTM applicabili e alle specifiche tecniche dell'acquirente.
Applicazioni
Tubi per caldaie
I tubi ASTM A213 T11 possono essere utilizzati in sistemi di caldaie in cui sono specificati tubi in acciaio a bassa lega ferritica per il servizio a temperatura elevata.
Tubi a supercalore
I tubi T11 possono essere utilizzati in gruppi di super riscaldatori per apparecchiature di generazione di vapore.
Scambiatori di calore
Le applicazioni comprendono le apparecchiature industriali per il trasferimento di calore in cui i requisiti di materiale e dimensioni specificati sono idonei.
Equipaggiamento di generazione di energia
Le applicazioni tipiche sono:
-
Sistemi di caldaie
-
Apparecchiature per la generazione di vapore
-
Componenti dei super riscaldatori
-
Sistemi di trasferimento di calore
Apparecchiature di riscaldamento industriali
I tubi T11 possono essere specificati anche per le apparecchiature industriali di trattamento termico e riscaldamento in cui sono richiesti tubi in acciaio in lega Cr-Mo.
Vantaggi del prodotto
Specifica ASTM A213
Il prodotto è progettato in base ai requisiti ASTM A213 per caldaie, surriscaldatori e tubi scambiatori di calore in acciaio in lega ferritica e austenitica senza saldature.
Leghe di cromo-molibdeno
La chimica T11 contiene specifiche gamme di cromo e molibdeno, fornendo una composizione di lega chiaramente definita per la selezione dei materiali di ingegneria.
Fabbricazione senza cuciture
La costruzione senza cuciture è adatta per applicazioni in cui la specifica del tubo richiede tubi senza cuciture per caldaie, surriscaldatori o scambiatori di calore.
Opzioni di ispezione multiple
A seconda delle specifiche dell'ordine, l'ispezione può comprendere:
L'ASTM A213 identifica questi requisiti di prova all'interno delle specifiche del prodotto.
Tracciabilità dei materiali
La documentazione materiale può includere:
-
Certificato di prova dei materiali (MTC)
-
Composizione chimica
-
Risultati delle prove meccaniche
-
Registrazione del trattamento termico
-
Registrazione delle ispezioni dimensionali
-
Registrazioni di prova NDT o idrostatica
ASTM A213 T11 vs Altri tipi di tubi per caldaie
Si raccomanda una sezione di confronto perché gli ingegneri e gli acquirenti spesso valutano diversi tipi di tubi per caldaie prima di scegliere un materiale.
| Grado |
Principali elementi di lega |
Posizionamento tipico |
| T11 |
Cr + Mo |
Caldaie a bassa lega e applicazioni di trasferimento di calore |
| T12 |
Cr + Mo |
Applicazioni alternative per caldaie a bassa lega |
| T22 |
Cr + Mo più elevato |
Contenuto di leghe più elevato per servizi più impegnativi |
| T91 |
Cr + Mo + V e altri elementi di lega |
Applicazioni ad alta resistenza a temperatura elevata |
Il grado esatto deve essere selezionato in base alla temperatura di progetto, alla pressione, all'ambiente di corrosione, alle proprietà meccaniche richieste, al codice applicabile,e specifica tecnica piuttosto che semplicemente dal contenuto nominale di lega.
ASTM A213 T11 vs ASME SA213 T11
ASTM A213 e ASME SA213 sono specifiche strettamente correlate utilizzate nelle applicazioni di caldaie e apparecchiature a pressione.
Per le applicazioni del codice ASME per caldaie e recipienti a pressione, l'ASTM identifica la SA-213 come specifica corrispondente nella sezione II.
Per una pagina di prodotto commerciale, è utile includere entrambi i termini naturalmente:
-
ASTM A213 T11
-
ASME SA213 T11
-
Tubo A213 T11
-
SA213 Tubo T11
-
T11 Tubo della caldaia
-
T11 Tubo senza cuciture
Tuttavia, non si deve pretendere che ogni tubo ASTM A213 soddisfi automaticamente tutti i requisiti del progetto ASME.e la certificazione dovrebbero essere controllate per ogni progetto.
Domande frequenti
Che cos'è il tubo ASTM A213 T11?
L'ASTM A213 T11 è un tubo di acciaio a bassa lega ferritica senza cuciture specificato per applicazioni di caldaie, super riscaldatori e scambiatori di calore.
Qual è la composizione chimica dell'acciaio T11?
Il T11 contiene 1,00-1,50% di cromo e 0,44-0,65% di molibdeno, insieme a livelli controllati di carbonio, manganese, silicio, fosforo e zolfo.
L'ASTM A213 T11 è senza cuciture?
ASTM A213 specifica tubi senza cuciture per caldaie coperte, super riscaldatori e scambiatori di calore.
Qual è la differenza tra ASTM A213 T11 e ASME SA213 T11?
ASTM A213 è la specifica del materiale ASTM, mentre SA213 è la specifica ASME correlata a cui si fa riferimento per le applicazioni del codice ASME per caldaie e vasi a pressione.Il codice specifico del progetto e i requisiti di certificazione devono essere confermati prima della fornitura.
Dove viene utilizzato il tubo della caldaia T11?
Le applicazioni tipiche includono caldaie, surriscaldatori, scambiatori di calore, sistemi di generazione di vapore e altre apparecchiature industriali per il trasferimento del calore.
Quali certificati possono essere forniti con i tubi T11?
A seconda dei requisiti dell'ordine, la documentazione può includere un MTC, la composizione chimica, i risultati delle prove meccaniche, i registri del trattamento termico, l'ispezione dimensionale e i registri idrostatici o NDT.
