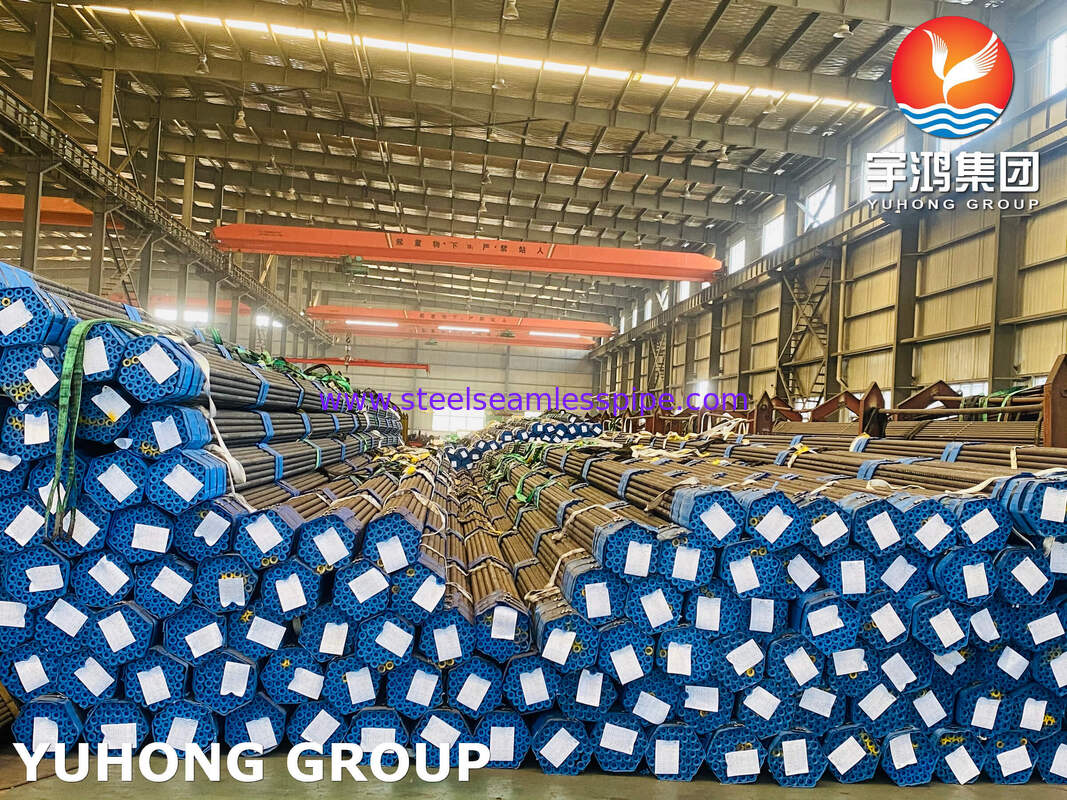

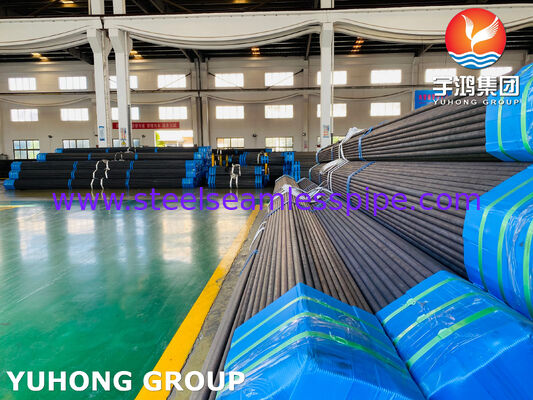

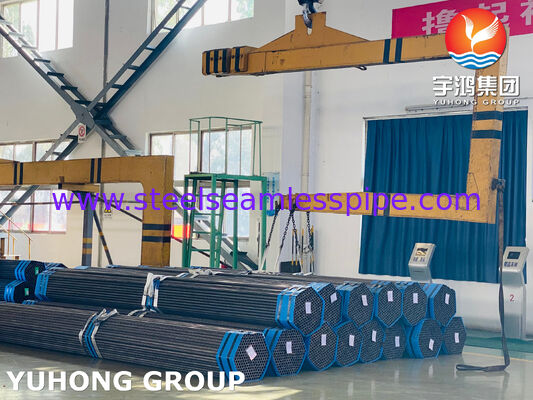

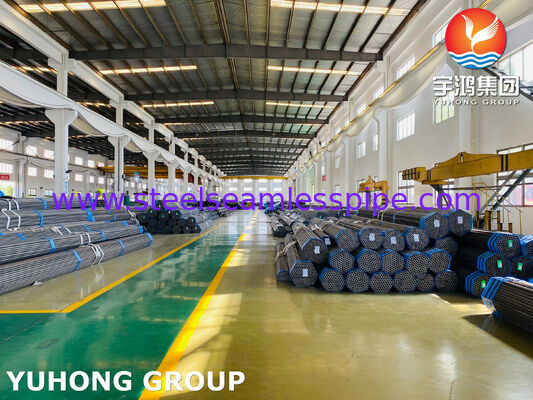

Tubi in acciaio senza cuciture 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 per caldaie ad alta pressione e scambiatori di calore
Yuhong Group Co., Ltd.si specializza nella produzione di componenti per apparecchiature di scambio termico, compresi i fasci di tubi, i tubi a forma di U, i tubi orbi, le tavole di tubi, le traverse e i fondali.In linea dei materiali da fornire: tubi senza fili in acciaio legato 12Cr1MoVG, fabbricati secondo due standard: TU 14-3R-55-2001 e GB/T 5310-2023.Modernizzazione e riparazione di impianti di caldaia, riscaldatori a vapore e tubi ad alta pressione.
Descrizione della produzione
GB/T 5310-2023 ?? stato standard della Repubblica popolare cinese, che disciplinatubi in acciaio senza cuciture per caldaie ad alta pressione, entrato in vigore dal 1 aprile 2024.
Marca di acciaio 12Cr1MoVG ∙ acciaio a bassa resistenza al calore, legato a cromo, molibdeno e vanadio.il materiale ha una struttura stabile di tipo ferritico-perlitico, che garantisce un'elevata resistenza a lungo termine (il limite di resistenza a lungo termine a 580 °C è di almeno 75 MPa per 100 000 h) e resistenza agli scarichi fino a 580-600 °C in aria.formato da vanadio, rallenta notevolmente la coagulazione della fase carbidale nel processo di esercizio, aumentando la resistenza al rotolamento.
La lettera G nella marcatura dell'acciaio indica l'appartenenza al gruppo di materiali destinati alla fabbricazione di elementi di caldaie a pressione.Questa marcatura corrisponde agli standard cinesi., tra cui GB/T 5310, и восходит к транскрипции пиньиня (guōlú guǎn, ch'i.
Analisi comparativa
Composizione chimica, percentuale di massa, %
| Elemento |
12Х1МФ (ТУ 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| Carbonio (C) | 0, 10 0,15 | 0,08 0,15 |
| Cremonio (Si) | 0,17 0,37 | 0,17 0,37 |
| Margaнец (Mn) | 0, 40 0,70 | 0, 40 0,70 |
| Chromium (Cr) | 0,90 1,20 | 0,90 1,20 |
| Molibden (Mo) | 0,25 0,35 | 0,25 0,35 |
| Vanadi (V) | 0,15 0,30 | 0,15 0,30 |
| Fosforo (P) | ≤ 0,025 | ≤ 0,025 |
| S (S) | ≤ 0,025 | ≤ 0,010 |
| Ni (Ni) | ≤ 0,25 | ️ |
| Meдь (Cu) | ≤ 0,20 | ️ |
Il risultato chiave: La composizione chimica degli acciai 12Cr1MoVG и 12Х1МФ è praticamente identica.025 % per TÜ)Nonostante l'assenza in GB/T 5310 di restrizioni dirette per il nichel e il rameLe moderne tecnologie di lavorazione e lavorazione fuori forno nelle imprese cinesi permettono di mantenere stabilmente il loro contenuto a un livello ≤ 015%, che corrisponde ai requisiti del TU 14-3R-55-2001.
Proprietà meccaniche
Per GB/ 5310-2023 12Cr1MoV:
Limit di resistenza(Rm):470 - 640 MPa
Limite di corrente(RIlo Rp0.2):non meno di 255 MPa
Oтносительное удлинение Oтносительное удлинение(A):non meno del 21% (per campioni lunghi), 19% (per campioni trasversali)
Prova a colpire(KV2):non meno di 40 (per campioni lunghi), 27 gi (per campioni trasversali)
Durezza:135 - 195 HBW, 140 - 205 HV
Per il TU 14-3Р-55-2001 12Х1МФ:
Limit di resistenza(σв):441 - 637 MPa
Limite di corrente(σ0,2):non meno di 274
Oтносительное удлинение Oтносительное удлинение(δ5):non meno del 21% (per campioni lunghi), 19% (per campioni trasversali)
Prova a colpire(KCU):non meno di 59 dg/cm2per campioni lunghi), 49 dg/cm2 ((per campioni trasversali)
Durezza:in TU 14-3Р-55-2001 la resistenza per acciaio 12Х1МФ non è normativo
Nota:
- Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
- I valori di KV2 e KCU non possono essere ricalcolati secondo una formula comune: le prove sono condotte su campioni diversi, quindi i valori devono essere confrontati separatamente.
Oggetti di uso
I tubi 12Cr1MoV (12Х1МФ) trovano applicazione nei seguenti settori e nuclei:
- Energia elettrica: riscaldatori a vapore, riscaldatori a vapore intermedi, economizzatori, collettori e condotti principali di caldaie a vapore a pressione sottocritica e sovracritica;
- Industria petrolifera: tubi di forni a crepe, tubi a alta temperatura, scambiatori di calore;
- Caldellieri industriali: tubi ad alta pressione e componenti;
- Attrezzature per la produzione di concimi e per la lavorazione del petrolio: tubi ad alta pressione e ambienti ad alta temperatura.
La gamma di temperatura di funzionamento è da 450 a 580 °C. In questo intervallo l'acciaio 12Cr1MoV dimostra una struttura stabile e una resistenza al fruscio.
Domande frequenti (FAQ)
Domanda: qual e' la temperatura massima di esercizio per i tubi 12Cr1MoV?
La temperatura massima raccomandata della parete è di 580 °C. Le eccedenze di breve durata sono ammissibili, ma un funzionamento prolungato al di sopra di questa soglia accelera l'utilità e riduce le risorse.
Domanda: è necessario un trattamento termico dopo la saldatura?
Sì, dopo la saldatura è necessario rilasciare a 720-760 °C per eliminare le tensioni di saldatura.
Domanda: Quali certificati fornisci?
Forniamo tubi secondo TU 14-3R-55-2001 и GB/T 5310-2023.Noi accettiamo l' ispezione di terze parti con il rilascio del certificato 3- Può essere organizzato su richiesta.
