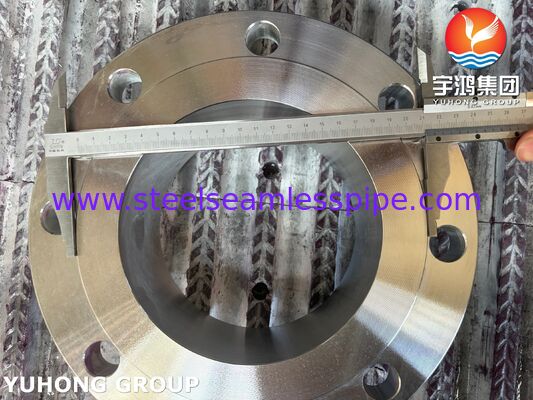

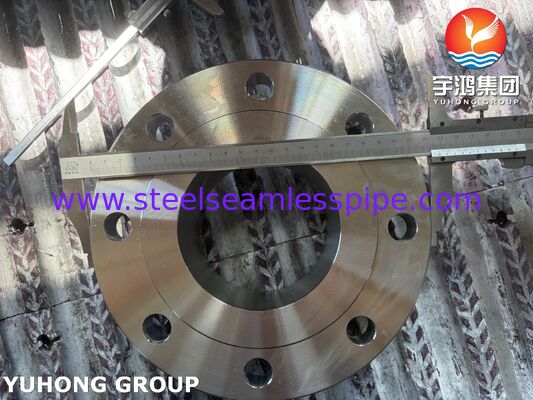

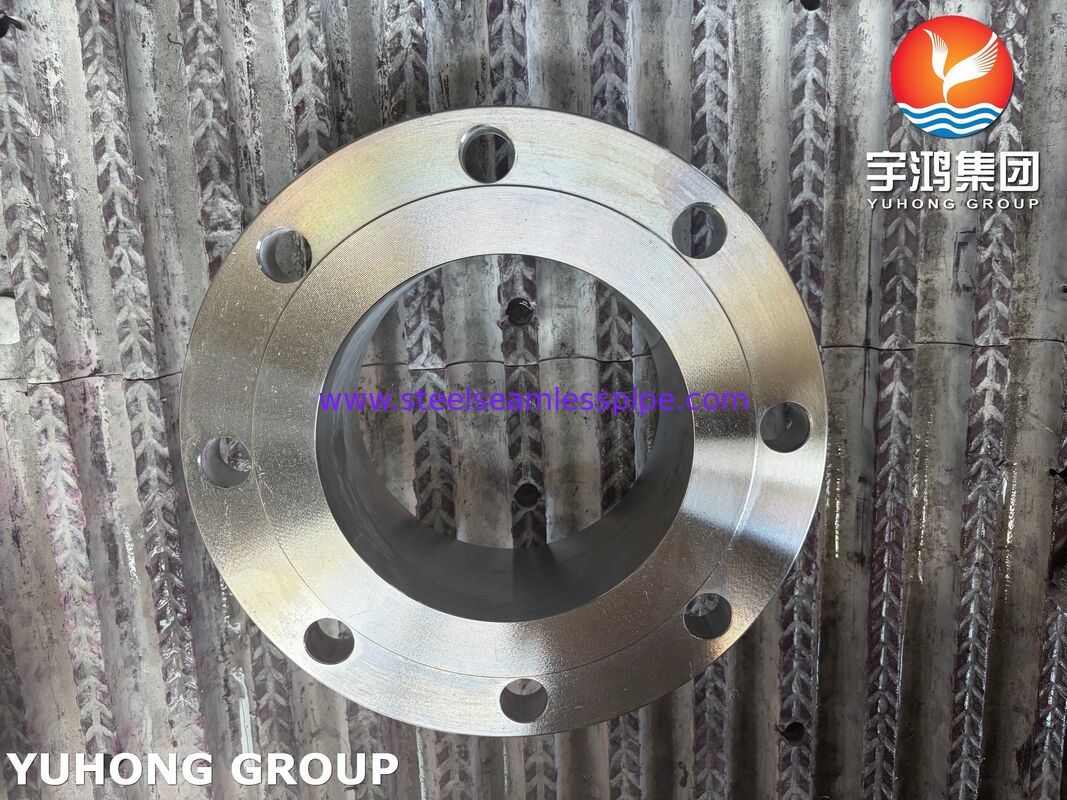

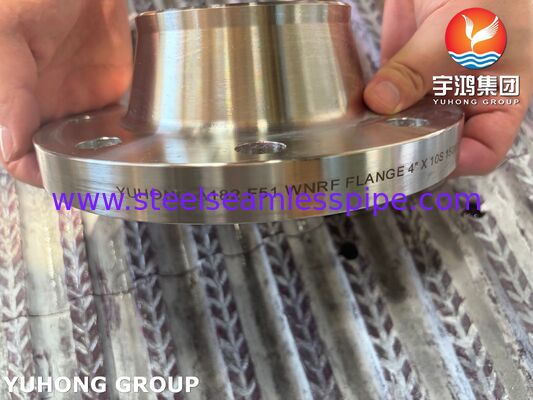

La flangia a collo saldato RF ASTM A182 F51 è prodotta in materiale forgiato in acciaio inossidabile duplex ed è progettata per sistemi di tubazioni in pressione, attrezzature per l'industria chimica, impianti petroliferi e del gas e applicazioni industriali.

La flangia a collo saldato con faccia rialzata è collegata al tubo tramite saldatura di testa, fornendo una transizione fluida tra la flangia e il sistema di tubazioni. Questo design della flangia è comunemente selezionato per applicazioni di tubazioni ad alta pressione e alta temperatura dove sono richieste precisione dimensionale e resistenza meccanica.

Prodotte secondo i requisiti ASTM A182 / ASME SA182, le flange F51 sono prodotte tramite processi di forgiatura con composizione del materiale, proprietà meccaniche, dimensioni e procedure di ispezione controllate.

Materiale e Norma

Flangia forgiata in acciaio inossidabile duplex F51

Norma: ASTM A182 / ASME SA182
Grado del materiale: F51
Numero UNS: S31803
Tipo di materiale: Acciaio inossidabile duplex
Tipo di flangia: Collo saldato con faccia rialzata (WN RF)

ASTM A182 specifica componenti per tubazioni in lega e acciaio inossidabile forgiati per sistemi in pressione, comprese flange, raccordi, valvole e componenti correlati.

Caratteristiche del materiale

Acciaio inossidabile duplex F51

F51 è un grado di acciaio inossidabile duplex contenente elementi di lega cromo, nichel, molibdeno e azoto.

Caratteristiche tipiche:

• Struttura duplex ferritico-austenitica
• Adatto per applicazioni di tubazioni in pressione
• Comunemente utilizzato in ambienti industriali correlati alla corrosione

Caratteristiche di progettazione della flangia

Design a collo saldato

La flangia a collo saldato include un mozzo rastremato che fornisce una connessione graduale tra la flangia e il tubo.

Vantaggi comuni:

• Adatto per connessione a saldatura di testa
• Ridotta concentrazione di stress all'unione della flangia
• Utilizzato in sistemi di tubazioni ad alta pressione

Faccia Rialzata (RF)

Il design a faccia rialzata fornisce una superficie di tenuta definita per l'installazione della guarnizione.

I tipi comuni di guarnizioni includono:

• Guarnizione a spirale
• Guarnizione metallica
• Guarnizione non metallica

Processo di produzione

Forgiatura

I billette di acciaio inossidabile F51 vengono forgiate per produrre grezzi di flangia con le proprietà meccaniche richieste.

Trattamento termico

Il trattamento termico viene eseguito secondo i requisiti ASTM A182.

I processi tipici includono:

• Trattamento di soluzione
• Controllo del processo di raffreddamento

Lavorazione meccanica

La lavorazione meccanica di precisione include:

• Foratura dei fori dei bulloni
• Lavorazione della faccia rialzata
• Lavorazione del collo saldato
• Finitura superficiale

Ispezione

L'ispezione finale include:

• Ispezione dimensionale
• Verifica del materiale
• Prove non distruttive quando specificato

Specifiche del prodotto

Specifiche disponibili

Applicazioni

Industria petrolifera e del gas

Le flange a collo saldato ASTM A182 F51 sono comunemente utilizzate in:

• Sistemi di pipeline
• Attrezzature offshore
• Tubazioni di processo

Lavorazione chimica

Le applicazioni includono:

• Impianti chimici
• Sistemi di tubazioni per fluidi corrosivi
• Apparecchiature di processo

Apparecchiature a pressione

Utilizzato per:

• Recipienti a pressione
• Collegamenti di tubazioni per scambiatori di calore
• Sistemi di tubazioni industriali

Attrezzature marine e offshore

Adatto per:

• Piattaforme offshore
• Sistemi correlati all'acqua di mare
