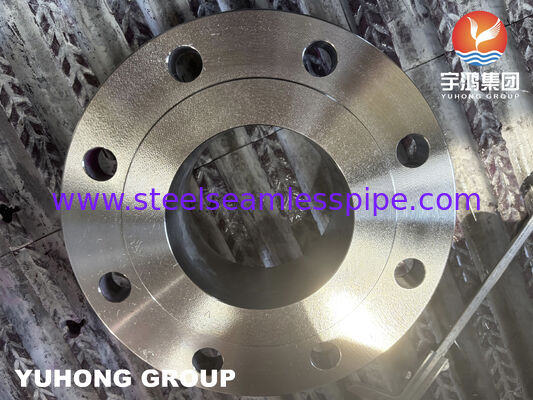

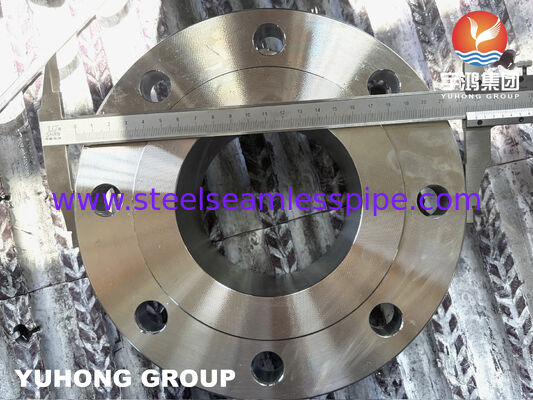

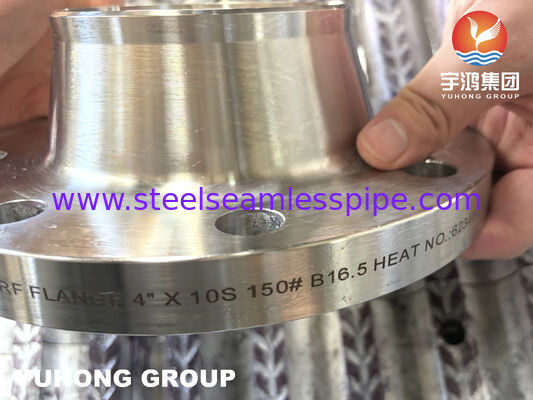

Flangia Duplex in Acciaio Inossidabile S31803 WNRF
Panoramica del Prodotto
Flange Duplex in Acciaio Inossidabile Forgiate per Sistemi di Tubazioni ad Alta Integrità
Le flange S31803 Welding Neck Raised Face (WNRF) sono prodotte in acciaio inossidabile duplex che combina una microstruttura ferritico-austenitica approssimativamente bilanciata. Rispetto agli acciai inossidabili austenitici convenzionali, UNS S31803 offre una maggiore resistenza allo snervamento unitamente a una migliore resistenza alla vaiolatura indotta da cloruri, alla corrosione interstiziale e alla tensocorrosione.

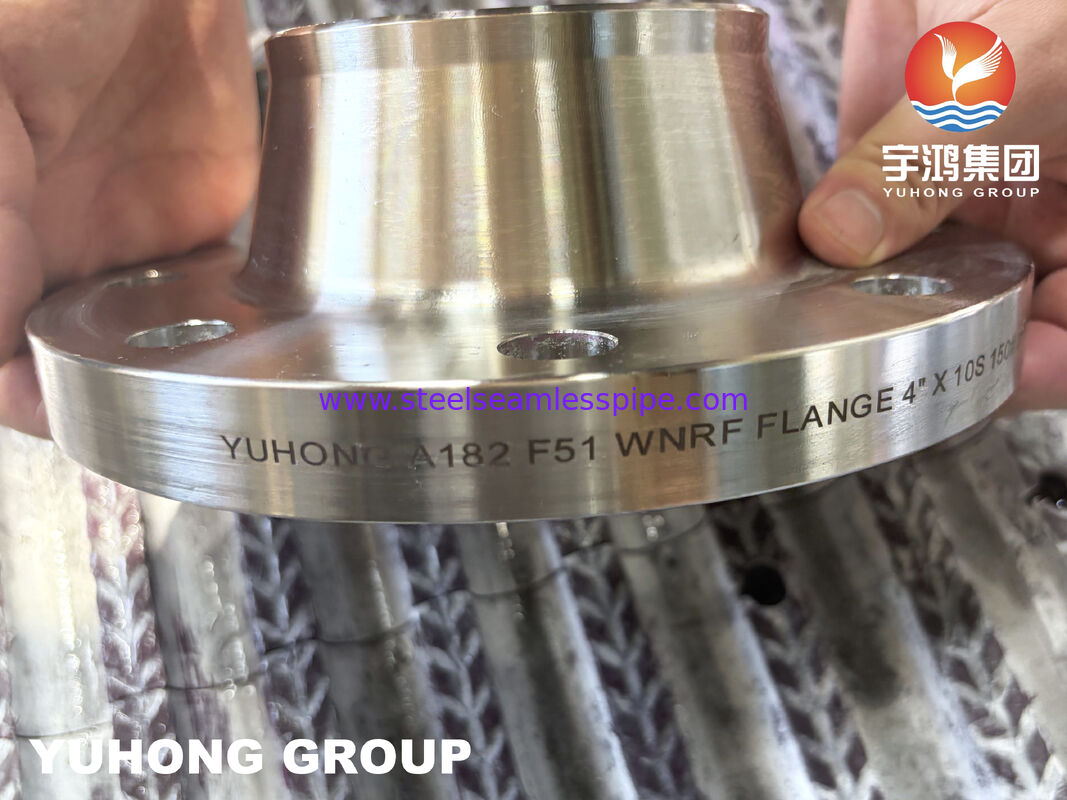

Il design a collo saldato fornisce una distribuzione graduale dello stress tra il mozzo della flangia e il tubo, rendendolo adatto a pressioni cicliche e carichi meccanici elevati. Le superfici di tenuta a risalto (RF) sono lavorate di precisione per ottenere una compressione affidabile della guarnizione e giunti flangiati a tenuta stagna in un'ampia gamma di sistemi di tubazioni industriali.
Disponibili in conformità con ASME B16.5, EN 1092-1 e requisiti specifici del progetto, le flange possono essere fornite con completa tracciabilità del materiale e documentazione di ispezione.
Specifiche Tecniche
|
Articolo
|
Specifica
|
|
Nome Prodotto
|
Flangia Duplex in Acciaio Inossidabile S31803 WNRF
|
|
Grado Materiale
|
UNS S31803 / ASTM A182 F51
|
|
Standard
|
ASME B16.5, EN 1092-1, MSS SP-44
|
|
Tipo di Flangia
|
Collo Saldato a Raccordo Rialzato (WNRF)
|
|
Classe di Pressione
|
Classe 150–2500 / PN10–PN100
|
|
Faccia
|
RF (Raccordo Rialzato), Disponibili FF, RTJ
|
|
Processo di Produzione
|
Forgiatura a Stampo Aperto + Lavorazione CNC
|
|
Trattamento Termico
|
Ricotto per Solubilizzazione
|
|
Gamma NPS
|
1/2"–48"
|
|
Ispezione
|
PMI, UT, PT, Durezza, Ispezione Dimensionale
|
|
Certificazione
|
EN 10204 3.1 / 3.2
|
Composizione Chimica
|
Elemento
|
Requisito (%)
|
|
Cromo
|
21.0–23.0
|
|
Nichel
|
4.5–6.5
|
|
Molibdeno
|
2.5–3.5
|
|
Azoto
|
0.08–0.20
|
|
Carbonio
|
≤0.03
|
Proprietà Meccaniche
|
Proprietà
|
Requisito Tipico
|
|
Resistenza alla Trazione
|
≥620 MPa
|
|
Resistenza allo Snervamento
|
≥450 MPa
|
|
Allungamento
|
≥25%
|
|
Durezza
|
≤290 HB
|
Caratteristiche del Prodotto
- Microstruttura Duplex per Prestazioni Meccaniche Migliorate
La struttura bifase ferritico-austenitica offre una maggiore resistenza rispetto agli acciai inossidabili convenzionali della serie 300, mantenendo una buona tenacità.
- Resistenza Superiore alla Corrosione Indotta da Cloruri
Adatto per mezzi contenenti cloruri dove la vaiolatura, la corrosione interstiziale e la tensocorrosione sono considerazioni di progettazione.
- Geometria Ottimizzata del Collo Saldato
Il mozzo rastremato minimizza la concentrazione di stress e migliora la resistenza alla fatica sotto carico ciclico.
- Raccordo Rialzato Lavorato di Precisione
Dimensioni controllate della faccia garantiscono un posizionamento affidabile della guarnizione e integrità della tenuta.
- Completa Tracciabilità del Materiale
Ogni flangia può essere fornita con tracciabilità del numero di lotto e registri di ispezione per supportare la documentazione del progetto.
Applicazioni Tipiche
-
Piattaforme di Produzione Offshore
-
Sistemi di Raffreddamento Acqua Marina
-
Impianti di Desalinizzazione
-
Unità di Lavorazione Chimica
-
Sistemi di Tubazioni in Pressione
-
Impianti GNL
-
Tubazioni Scambiatori di Calore
-
Sistemi Antincendio
-
Impianti di Fertilizzanti
-
Lavorazione Carta e Cellulosa
Gradi Materiali Equivalenti
|
Standard
|
Grado
|
|
ASTM
|
A182 F51
|
|
UNS
|
S31803
|
|
EN
|
1.4462
|
|
DIN
|
X2CrNiMoN22-5-3
|
|
AFNOR
|
Z3 CrNi 22.05 Az
|
|
GB/T
|
022Cr22Ni5Mo3N
|
Ispezione e Test
-
Identificazione Positiva del Materiale (PMI)
-
Test Ultrasonici (UT)
-
Test con Liquidi Penetranti (PT)
-
Misurazione Contenuto di Ferrite
-
Test di Durezza
-
Ispezione Dimensionale
-
Documentazione EN 10204 3.1 / 3.2
FAQ
1. Perché scegliere S31803 invece di 316L?
S31803 offre una maggiore resistenza e una migliore resistenza alla vaiolatura indotta da cloruri, alla corrosione interstiziale e alla tensocorrosione, rendendolo adatto ad ambienti di servizio più esigenti.
2. Quali classi di pressione sono disponibili?
Possono essere fornite classi da 150 a 2500 e rating PN equivalenti secondo gli standard ASME o EN.
3. È possibile produrre dimensioni di flangia personalizzate?
Sì. Schemi di foratura speciali, spessori non standard e dimensioni specifiche del progetto possono essere prodotti in base ai disegni del cliente.
4. Quali documenti di ispezione sono disponibili?
Certificati EN 10204 3.1 o 3.2, rapporti PMI, rapporti UT/PT e registri di ispezione dimensionale sono disponibili su richiesta.
① Confronto PREN
|
Materiale
|
PREN Tipico
|
|
316L
|
24–26
|
|
S31803 (2205)
|
35–38
|
|
S32750 (2507)
|
≥40
|
② S31803 vs S32205
|
Articolo
|
S31803
|
S32205
|
|
Composizione Chimica
|
Requisiti Minimi ASTM
|
Intervallo di Chimica Più Stretto
|
|
Proprietà Meccaniche
|
Equivalente
|
Equivalente
|
|
Fornitura Tipica
|
Ampiamente Utilizzato
|
Spesso Certificato Doppio (S31803/S32205)
|
③ Tipi di Faccia Flangia
|
Tipo di Faccia
|
Applicazione Tipica
|
|
RF
|
Tubazioni di Processo Generali
|
|
FF
|
Connessioni a Faccia Piana
|
|
RTJ
|
Servizio ad Alta Pressione e Alta Temperatura
|
Terminologia Tecnica
-
PREN (Numero di Equivalenza Resistenza alla Vaiolatura)
-
Controllo Contenuto di Ferrite
-
Prevenzione Fase Sigma
-
Ricotto per Solubilizzazione
-
Tracciabilità Numero di Lotto
-
Transizione Saldobrasatura
-
Stress di Compressione Guarnizione
-
Resistenza alla Tensocorrosione (SCC)
-
Resistenza alla Corrosione Interstiziale
-
Servizio con Solfuro di Idrogeno (H₂S)
-
Compatibilità NACE MR0175 / ISO 15156
