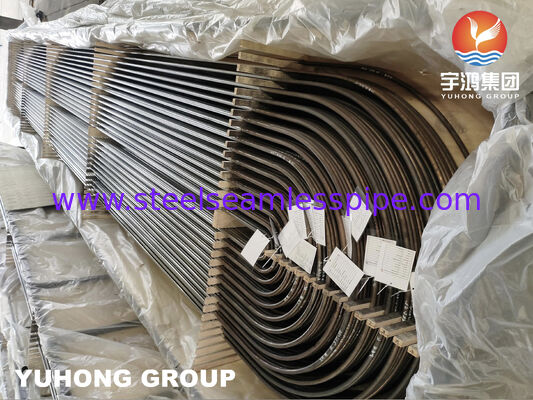

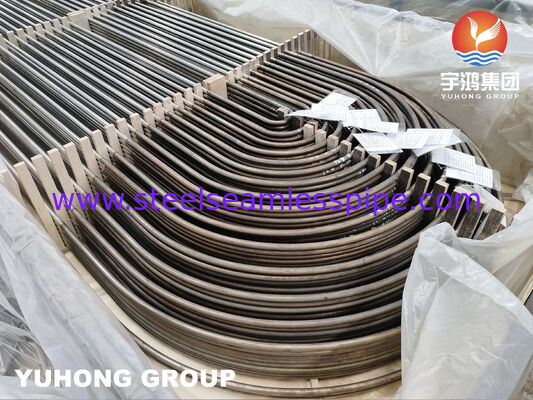

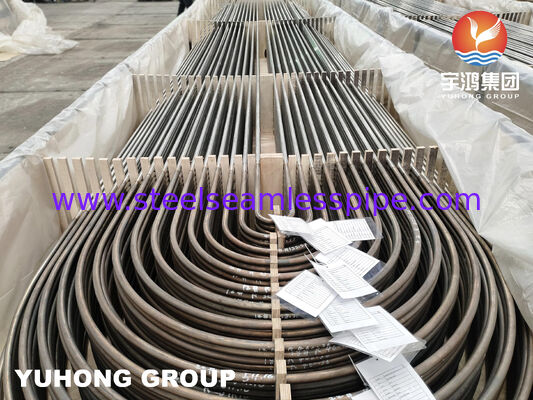

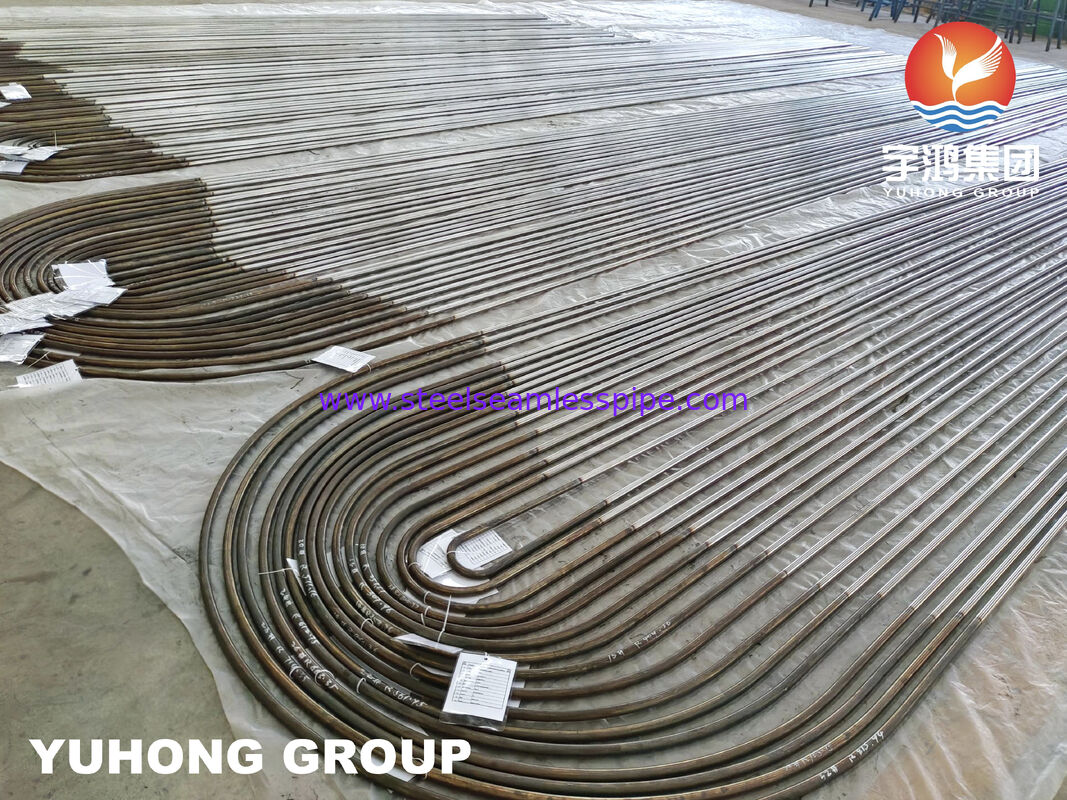

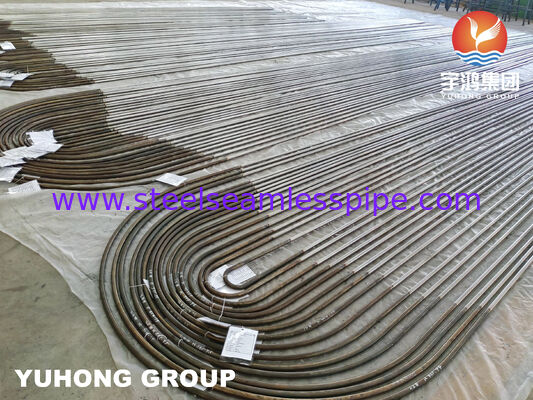

Tubo senza saldatura a U ASTM A213 TP316L in acciaio inossidabile
Panoramica del prodotto
Tubi a U di precisione per fasci tubieri di scambiatori di calore
I tubi a U senza saldatura ASTM A213 TP316L sono realizzati con tubi in acciaio inossidabile senza saldatura attraverso processi di piegatura a freddo di precisione e trattamento termico per scambiatori di calore a fascio tubiero, condensatori e caldaie.
Rispetto ai tubi dritti, i tubi a U eliminano i giunti saldati intermedi all'interno dello scambiatore di calore, riducendo i potenziali punti di perdita, migliorando al contempo l'affidabilità strutturale e l'efficienza termica. Ogni tubo viene piegato al raggio del centro linea specificato e ispezionato per garantirne l'accuratezza dimensionale, l'integrità dello spessore della parete e la qualità della superficie.
L'acciaio inossidabile TP316L a basso tenore di carbonio offre un'eccellente resistenza alla vaiolatura e alla corrosione intergranulare dopo la saldatura, rendendo questi tubi adatti per acqua di raffreddamento contenente cloruri, fluidi di processo chimico e sistemi industriali di trasferimento di calore.
Specifiche tecniche
|
Articolo
|
Specifica
|
|
Nome del prodotto
|
Tubo senza saldatura a U ASTM A213 TP316L
|
|
Standard
|
ASTM A213 / ASME SA213
|
|
Grado del materiale
|
TP316L / UNS S31603
|
|
Tipo di prodotto
|
Tubo senza saldatura a U
|
|
Processo di produzione
|
Trafilato a freddo + Piegatura a U CNC
|
|
Raggio di piegatura
|
Personalizzato secondo TEMA
|
|
Diametro esterno
|
12,7–50,8 mm
|
|
Spessore della parete
|
0,8–3,5 mm
|
|
Lunghezza del tubo
|
Personalizzato
|
|
Finitura superficiale
|
Ricotto e decapato
|
|
Trattamento termico
|
Ricotto in soluzione dopo piegatura
|
|
Ispezione
|
Idrostatica, Correnti parassite, PMI
|
|
Certificato
|
EN10204 3.1
|
Composizione chimica
|
Elemento
|
Contenuto (%)
|
|
Carbonio
|
≤0,030
|
|
Cromo
|
16,0–18,0
|
|
Nichel
|
10,0–14,0
|
|
Molibdeno
|
2,0–3,0
|
|
Manganese
|
≤2,00
|
|
Silicio
|
≤1,00
|
|
Fosforo
|
≤0,045
|
|
Zolfo
|
≤0,030
|
Proprietà meccaniche
|
Proprietà
|
Requisito
|
|
Resistenza alla trazione
|
≥485 MPa
|
|
Resistenza allo snervamento
|
≥170 MPa
|
|
Allungamento
|
≥35%
|
|
Durezza
|
≤90 HRB
|
Caratteristiche del prodotto
- Costruzione senza saldatura per trasferimento di calore a prova di perdite
Senza saldature longitudinali, i tubi senza saldatura offrono uno spessore della parete costante e prestazioni affidabili sotto pressione.
- Formatura di piegatura a U di precisione
La piegatura controllata minimizza l'assottigliamento della parete e l'ovalizzazione, mantenendo la consistenza dimensionale in tutto il fascio tubiero.
- Materiale TP316L a basso tenore di carbonio
Il basso contenuto di carbonio migliora la resistenza alla corrosione intergranulare dopo saldatura e fabbricazione.
- Ottimizzato per l'assemblaggio di fasci tubieri
Ogni tubo a U viene prodotto secondo i disegni del cliente e i requisiti TEMA, garantendo una facile installazione nei tubi.
Ogni lotto di produzione può essere fornito con identificazione del materiale, registri di ispezione e certificazione EN10204 3.1.
Dimensioni disponibili
|
Parametro
|
Intervallo
|
|
Diametro esterno
|
12,7–50,8 mm
|
|
Spessore della parete
|
0,8–3,5 mm
|
|
Lunghezza delle gambe dritte
|
Personalizzato
|
|
Raggio di piegatura
|
Personalizzato
|
|
Lunghezza del tubo
|
Secondo disegno
|
Applicazioni
-
Scambiatori di calore a fascio tubiero
-
Condensatori superficiali
-
Unità di recupero del calore di scarto
-
Caldaie industriali
-
Impianti petrolchimici
-
Impianti di fertilizzanti
-
Apparecchiature farmaceutiche
-
Sistemi di lavorazione alimentare
-
Centrali elettriche
-
Apparecchiature offshore per lo scambio di calore
Ispezione e test
-
Analisi chimica
-
Test delle proprietà meccaniche
-
Test idrostatico
-
Test a correnti parassite
-
Ispezione PMI
-
Ispezione del raggio di piegatura
-
Misurazione dello spessore della parete
-
Ispezione visiva
-
Ispezione di terze parti
Perché scegliere i tubi a U YUHONG
-
Piegatura a freddo di precisione con raggio di piegatura controllato
-
Ricotto in soluzione dopo piegatura
-
Costruzione senza saldatura per applicazioni a pressione
-
Dimensioni personalizzate secondo disegni TEMA
-
Documentazione completa di ispezione disponibile
-
Imballaggio per l'esportazione per il trasporto a lunga distanza
Domande frequenti
1. A cosa serve un tubo a U TP316L?
I tubi a U TP316L sono utilizzati principalmente in scambiatori di calore a fascio tubiero, condensatori e fasci tubieri di caldaie.
2. Perché i tubi a U senza saldatura sono preferiti?
I tubi senza saldatura eliminano le saldature longitudinali, fornendo resistenza uniforme e riducendo i potenziali punti di perdita.
3. Il raggio di piegatura può essere personalizzato?
Sì. Il raggio di piegatura, la lunghezza delle gambe dritte e le dimensioni complessive possono essere prodotti secondo i disegni del cliente o i requisiti TEMA.
4. Quali rapporti di ispezione sono disponibili?
Sono disponibili MTC EN10204 3.1, test idrostatico, test a correnti parassite, PMI e rapporti di ispezione dimensionale.
Prodotti correlati
-
Tubo a U ASTM A213 TP304
-
Tubo senza saldatura a U ASTM A213 TP321
-
Tubo a U ASTM A213 TP347H
-
Tubo a U in acciaio al carbonio ASTM A179
-
Tubo a U Monel 400 ASTM B163
-
Tubo a U in titanio Grado 2 ASTM B338
Tubo a U vs Tubo dritto
|
Caratteristica
|
Tubo a U
|
Tubo dritto
|
|
Giunto saldato all'interno del fascio
|
Nessuno
|
Richiesto nella sezione di ritorno
|
|
Progettazione dello scambiatore di calore
|
Preferito
|
Standard
|
|
Assemblaggio del fascio tubiero
|
Semplificato
|
Potrebbero essere necessarie connessioni aggiuntive
|
|
Rischio di perdite
|
Ridotto
|
Dipende dal design del giunto
|
