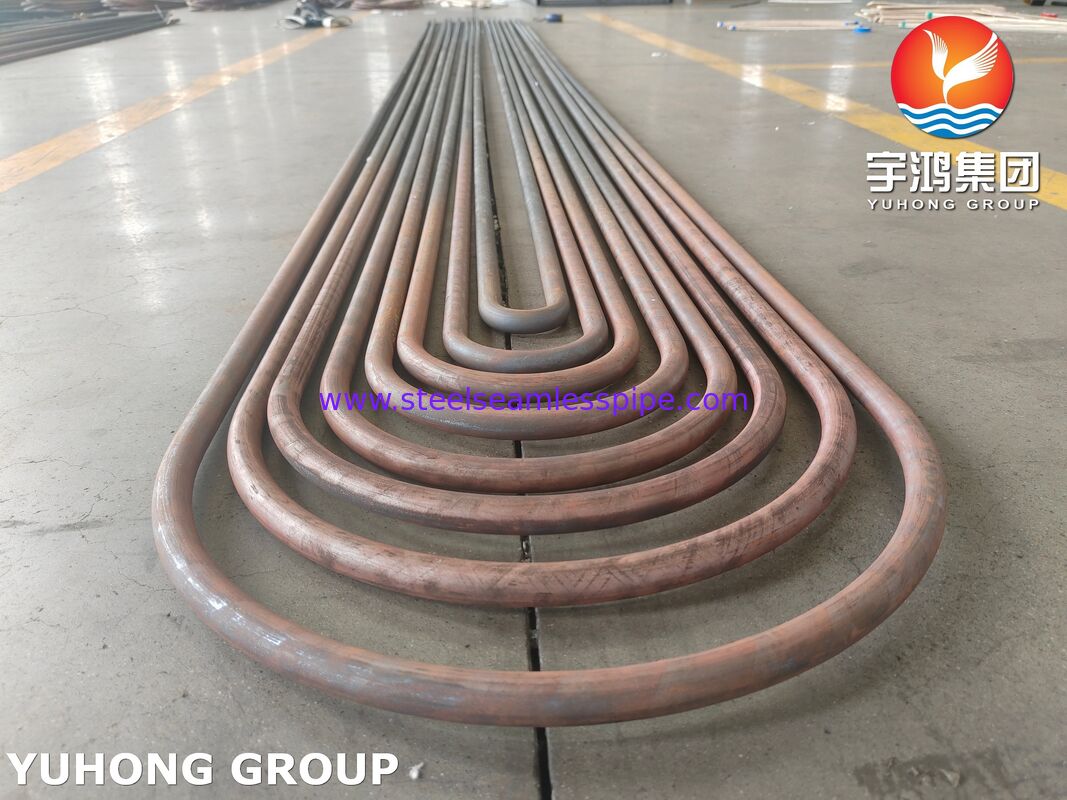

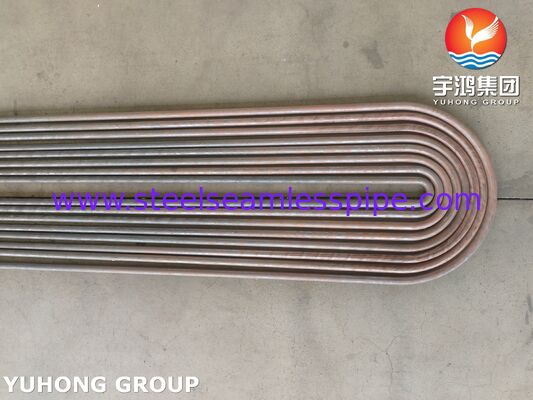

Tubo a U senza saldatura in acciaio al carbonio ASME SA179 ASTM A179 per scambiatori di calore e condensatori
Il tubo a U senza saldatura ASME SA179 / ASTM A179 è un tubo per scambiatori di calore in acciaio a basso tenore di carbonio prodotto da tubi trafilati a freddo senza saldatura e successivamente piegato in una configurazione a forma di U.
Il prodotto è progettato per scambiatori di calore a fascio tubiero, condensatori, refrigeratori e apparecchiature simili per il trasferimento di calore. Rispetto ai tubi dritti, il design a forma di U consente l'assorbimento dell'espansione termica attraverso la geometria del tubo e consente al fascio tubiero di funzionare senza richiedere una struttura separata a testa flottante.
Il tubo a U finito è prodotto con diametro esterno, spessore della parete, lunghezza delle gambe dritte, raggio di curvatura e distanza tra le gambe controllati secondo il disegno dello scambiatore di calore e la specifica applicabile.
Materiale e Norma
ASME SA179 / ASTM A179
Norma del materiale: ASME SA179 / ASTM A179
Grado del materiale: SA179 / A179
Tipo di materiale: Acciaio a basso tenore di carbonio
Tipo di prodotto: Tubo a U senza saldatura
Processo di produzione: Tubo senza saldatura trafilato a freddo + Piegatura a U
ASTM A179 / ASME SA179 copre tubi in acciaio a basso tenore di carbonio trafilati a freddo senza saldatura per scambiatori di calore tubolari, condensatori e apparecchiature simili per il trasferimento di calore.
La norma definisce i requisiti per la composizione chimica, le proprietà meccaniche, le dimensioni, il trattamento termico e i test applicabili al tubo finito senza saldatura.
Design del tubo a U
Configurazione a piega a U
Il tubo dritto SA179 senza saldatura viene piegato nella forma a U specificata secondo il design dell'apparecchiatura.
I parametri dimensionali chiave includono:
- Diametro esterno del tubo
- Spessore della parete
- Lunghezza della gamba dritta
- Raggio della piega a U
- Distanza centro-centro
- Lunghezza totale del tubo a U
Le dimensioni della piegatura sono determinate secondo il disegno dello scambiatore di calore e il design del fascio tubiero.
Considerazioni sull'espansione termica
In uno scambiatore di calore a tubo a U, la sezione curva del tubo fornisce flessibilità geometrica per l'espansione termica differenziale tra il fascio tubiero e il mantello.
L'idoneità del raggio della piega a U e delle dimensioni del tubo dovrebbe essere determinata in base all'intervallo di temperatura operativa, alle condizioni di pressione, al materiale del tubo e al design dell'apparecchiatura.
Processo di produzione
Produzione di tubi senza saldatura
I tubi senza saldatura SA179 sono prodotti mediante trafilatura a freddo per ottenere il diametro esterno e lo spessore della parete specificati.
Trattamento termico
Il tubo viene trattato termicamente secondo i requisiti applicabili ASTM A179 / ASME SA179.
Piegatura a U
Il tubo dritto senza saldatura viene piegato a forma di U utilizzando attrezzature di piegatura controllata.
Il raggio di piegatura e le dimensioni centro-centro sono prodotti secondo il disegno dello scambiatore di calore.
Ispezione post-piegatura
La sezione della piega a U può essere ispezionata per:
- Diametro esterno
- Spessore della parete
- Raggio di piegatura
- Ovalià
- Allineamento delle gambe dritte
- Condizioni superficiali
Ulteriori test possono essere eseguiti secondo i requisiti del progetto.
Specifiche del prodotto
| Articolo |
Specifica |
| Nome del prodotto |
Tubo a U senza saldatura ASME SA179 / ASTM A179 |
| Norma del materiale |
ASME SA179 / ASTM A179 |
| Grado del materiale |
SA179 / A179 |
| Tipo di materiale |
Acciaio a basso tenore di carbonio |
| Produzione |
Tubo senza saldatura trafilato a freddo + Piegatura a U |
| Forma del tubo |
Piegatura a U |
| Superficie |
Come richiesto |
| Applicazione |
Scambiatore di calore e condensatore |
Dimensioni disponibili
Le dimensioni del tubo a U sono normalmente personalizzate secondo il design dello scambiatore di calore.
| Parametro |
Specifica |
| Diametro esterno |
Secondo norma o disegno |
| Spessore della parete |
Secondo norma o disegno |
| Lunghezza della gamba dritta |
Personalizzato |
| Raggio della piega a U |
Personalizzato |
| Distanza tra i centri delle gambe |
Secondo disegno |
| Lunghezza totale |
Personalizzato |
Ispezione della piega a U
A seconda delle specifiche del progetto, l'ispezione può includere:
- Ispezione dimensionale
- Misurazione dello spessore della parete
- Verifica del raggio di piegatura
- Misurazione dell'ovalià
- Ispezione visiva della superficie
- Correnti indotte
- Test idrostatico
- Test pneumatico
- PMI se specificato
L'ambito effettivo dell'ispezione dovrebbe seguire le specifiche del prodotto applicabili e i requisiti dell'ordine di acquisto.
Applicazioni
Scambiatori di calore a fascio tubiero
I tubi a U senza saldatura SA179 sono comunemente utilizzati negli scambiatori di calore a fascio tubiero a U dove è specificato il tubo in acciaio al carbonio.
Condensatori
I tubi possono essere utilizzati anche in apparecchiature di condensazione per sistemi di trasferimento di calore industriali.
Apparecchiature di raffreddamento industriali
Le applicazioni possono includere:
- Refrigeratori di processo
- Apparecchiature di recupero calore
- Condensatori industriali
- Sistemi di processo termico
La selezione finale del materiale dovrebbe basarsi sulla temperatura di progetto, pressione, fluido di processo, chimica dell'acqua e condizioni di corrosione.
Controllo qualità
Tracciabilità del materiale
Ogni lotto di produzione può essere identificato e documentato tramite:
- Numero di colata
- Certificato del materiale
- Registri di ispezione
Ispezione dimensionale
I parametri di ispezione tipici includono:
- OD del tubo
- Spessore della parete
- Lunghezza della gamba dritta
- Raggio di piegatura
- Distanza tra i centri
- Geometria della piega a U
Test aggiuntivi
Secondo i requisiti del cliente:
- Correnti indotte
- Test idrostatico
- Test ad aria subacquea
- Ispezione di terze parti
