Name: EN10216-2 P235GH TC1 Tubo a U in acciaio al carbonio a pressione non legato resistente al calore
Brand: Yuhong Group Co.,Ltd
SKU: EN10216-2 P235GH TC1
Price: 1000000 USD
Availability: InStock

Yuhong Holding Group Co., LTD

Italian

Casa

Prodotti

Chi siamo

Fatory Tour

Controllo di qualità

Contattaci

Notizie della società

Casa Prodotti tubo dello scambiatore di calore

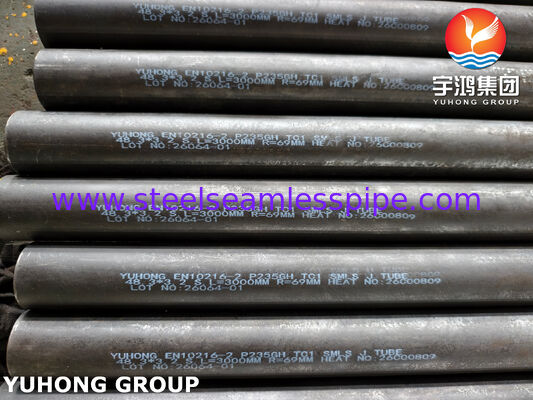

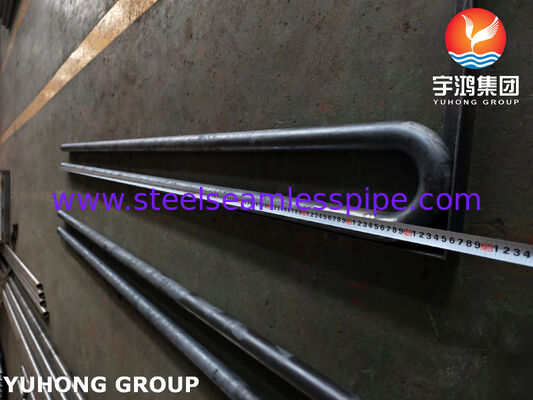

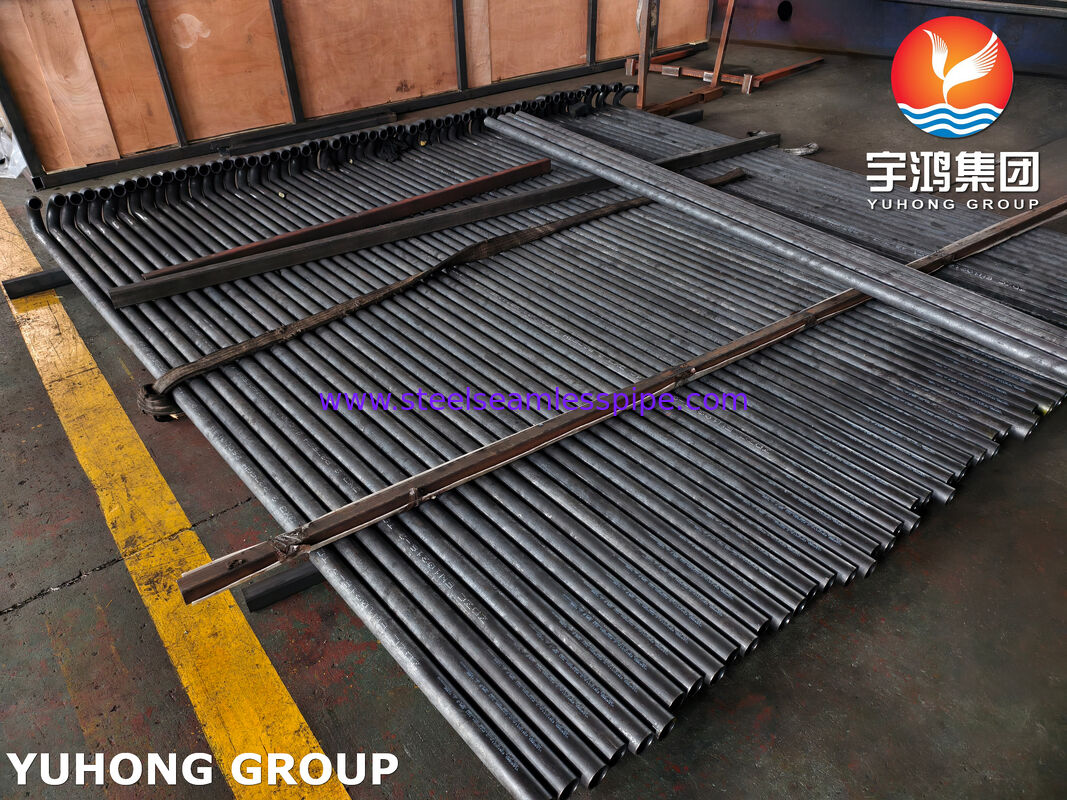

EN10216-2 P235GH TC1 Tubo a U in acciaio al carbonio a pressione non legato resistente al calore

Dettagli:

Luogo di origine:	Cina
Marca:	YUHONG
Certificazione:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Numero di modello:	EN10216-2 P235GH TC1

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500 kg
Prezzo:	Negoziabile
Imballaggi particolari:	Custodia in compensato/custodia in ferro/fascio con cappuccio in plastica
Tempi di consegna:	Dipendere dalla quantità
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	1000 tonnellate al mese

Contatto

Tutti i prodotti

Tubo senza cuciture in acciaio inossidabile (343)

Tubo senza saldatura di acciaio inossidabile (339)

Tubo di acciaio inossidabile del duplex (134)

Metropolitana di acciaio inossidabile del duplex (39)

Tubo ad ago (170)

Tubo di pinna (736)

scambiatori di calore (35)

tubo dello scambiatore di calore (474)

Fusoli di tubi per scambiatori di calore (53)

Piastra tubiera dello scambiatore di calore (128)

deflettore dello scambiatore di calore (39)

Aria di raffreddamento (14)

Contenitore a pressione (4)

tubo saldato di acciaio inossidabile (61)

Metropolitana saldata dell'acciaio inossidabile (134)

Tubo della lega di nichel (276)

Metropolitana della lega di nichel (105)

Metropolitana della lega di rame (258)

Metropolitana dell'acciaio legato (219)

Metropolitana di titanio (21)

tubo temprato luminoso (173)

Metropolitana di caldaia (155)

montaggio d'acciaio (874)

Flangia d'acciaio (673)

Altri (409)

Parti di rivestimento (9)

Descrizione di prodotto dettagliata

Nome del prodotto:	Tubo a U in acciaio al carbonio	Specifica:	EN10216-2
Materiale:	p235gh	Tipo:	CURVA AD U
Test:	ET, UT, GH, PINTA	Fine:	Finitura a freddo
Misurare:	Personalizzato
Evidenziare:	P235GH tubo U in acciaio al carbonio , tubo in acciaio a pressione resistente al calore , tubo per scambiatori di calore EN10216-2

I prodotti del marchio YUHONG sono già stati esportati in più di 85 paesi con più di 35 anni di esperienza, a causa della rigorosa politica di controllo della qualità, eccellente servizio di vendita, consegna in tempo.YUHONG ha conquistato sempre più nuovi clienti e ha ricevuto sempre più ordini ripetuti da vecchi clienti, in YUHONG La mente della gente: la qualità è la prima cosa importante!

EN10216-2 P235GH TC1 Tubo U di acciaio al carbonio a pressione resistente al calore

Il tubo U in acciaio al carbonio non legato resistente al calore e alla pressione EN10216-2 P235GH TC1 è un prodotto di tubi in acciaio senza saldature fabbricato in conformità alla norma europea EN 10216-2 Tubi in acciaio senza cuciture per uso a pressione Condizioni tecniche di consegna Parte 2: Tubi in acciaio non legato e in acciaio legato con specifiche proprietà di temperatura elevataÈ realizzato in acciaio di qualità non legata resistente al calore P235GH (Acciaio europeo numero 1.0345), appositamente progettati per applicazioni a pressione quali:Caldaie a vapore, recipienti a pressione, scambiatori di calore e sistemi di tubazioni ad alta temperatura.

Nella denominazione del materiale, P indica lo scopo della pressione, 235° indica una resistenza minima di 235 MPa quando lo spessore della parete è uguale o inferiore a 16 mm,nd GH indica specifiche proprietà di temperatura elevata. TC1 sta perCategoria di prova 1, il che significa che il materiale è stato sottoposto aprove specifiche non distruttive(ad esempio:test ad ultrasuoni, esame a raggi X e ispezione visiva) durante la fabbricazione per assicurare la sua idoneità alle applicazioni nei recipienti a pressione. Il prodotto è costituito da unCorrispondenzala configurazione attraverso la piegatura del tubo.l'intervallo di temperatura applicabile è di circa200°C a 400°C, con undi temperatura massima di circa 450°CLa configurazione in tubo U permette di adattarsi efficacemente alle sollecitazioni di espansione termica.che lo rende particolarmente adatto agli scambiatori di calore a guscio e tubi e ad altre applicazioni che richiedono una compensazione del spostamento termico.

1Proprietà chimiche e meccaniche

EN10216-2 P235GH TC1 Composizione chimica (%)
C	- Sì.	M	P	S	Mo.	Ni	Cr	Cu	Altri
≤ 0.16	≤ 0.35	≤ 1.20	≤ 0.025	≤ 0.01	≤ 0.08	≤ 0.30	≤ 0.30	≤ 0.30	Al ≤0,02 Ti ≤0.04 Nb ≤0,02 V ≤0.02

*Cr+Cu+Mo+Ni ≤0.70

Proprietà meccaniche

Proprietà di trazione a temperatura ambiente						Proprietà dell'impatto
Resistenza superiore al rendimento o resistenza a prova R_EHo R_p0.2per lo spessore della parete T Min.			Resistenza alla trazione R_m	L'allungamento Un minuto.%]		Energia assorbita media minima KV₂[(J) ad una temperatura di [°C]
T ≤ 16	16 < T ≤ 40	40 < T ≤ 60	MPa	Io...	t	Io...		t
MPa	MPa	MPa				0	- 10	0
235	225	215	360 ¢ 500	25	23	40 c	28 d	27 c

2. Principali vantaggi

Questo materiale è appositamente progettato per il funzionamento ad alta temperatura, mantenendo proprietà meccaniche stabili nell'intervallo di temperatura da 200°C a 400°C.
TC1 ((Categoria di prova 1) significa che il prodotto è stato sottoposto a rigorose prove non distruttive come specificato durante il processo di fabbricazione.
Il materiale presenta inoltre una buona resistenza alla stanchezza termica, consentendo un funzionamento stabile a lungo termine in ambienti a fluttuazione di temperatura.
Il prodotto è già formato in una configurazione a curva in U, dimostrando la sua eccellente formabilità di piegatura a freddo per soddisfare i requisiti di piegatura dei fasci di tubi scambiatori di calore.

3. Tolleranza

Tolleranze per il diametro esterno e lo spessore della parete

Diametro esterno D [mm]	Tolleranze D	Tolleranze su T per un rapporto T/D
		≤ 0.025	> 0,025 ≤ 0.050	> 0,050 ≤ 0.10	> 0.10
D ≤ 219.1	±1 % o ±0,5 mm, a seconda del valore maggiore	± 12,5% o ± 0,4 mm, a seconda del valore maggiore
D > 219.1		±20 %	±15 %	± 12,5%	± 10%*

Tolleranze sul diametro interno e lo spessore della parete

Tolleranze sul diametro interno		Tolleranze su T per un rapporto T/D
d	d_min	≤ 0.03	> 0,03 ≤ 0.06	> 0,06 ≤ 0.12	> 0.12
± 1 % o ± 2 mm, a seconda del valore maggiore	0 ¢ +2 % o 0 ¢ +4 mm, se maggiore	±20 %	±15 %	± 12,5%	± 10%*

Tolleranze per il diametro esterno e lo spessore minimo della parete

Diametro esterno D [mm]	Tolleranze D	Tolleranze su T_minper una T_min/D rapporto
		≤ 0.02	> 0,02 ≤ 0.04	> 0,04 ≤ 0.09	> 0.09
D ≤ 219.1	±1 % o ±0,5 mm, a seconda del valore maggiore	0 ¢ +28 % o 0 ¢ 0,8 mm, a seconda del valore maggiore
D > 219.1		0 + 50%	0 + 35 %	0 + 28 %	0 22 %*

Tolleranze per il diametro interno e lo spessore minimo della parete

Tolleranze sul diametro interno		Tolleranze su T_minper una T_min/D rapporto
d	d_min	≤ 0.05	> 0,05 ≤ 0.1	> 0.1
± 1 % o ± 2 mm, a seconda del valore maggiore	0 ¢ +2 % o 0 ¢ +4 mm, se maggiore	0 + 50%	0 + 28 %	0 22 %*

*Per i diametri esterni D ≥ 355,6 mm è consentito superare localmente lo spessore della parete superiore di un ulteriore 5% dello spessore della parete T.

Tolleranze di diametro esterno e spessore della parete per tubi ordinati a freddo

Tolleranza di D	Tolleranza su T
±0,5% o ±0,3 mm, a seconda del valore maggiore	±10 % o ±0,2 mm, a seconda del valore maggiore

4Applicazioni principali

Dispositivi a pressione e scambiatori di calore:scambiatori di calore a conchiglia e tubo,con una tensione di potenza non superiore a 50 kVACaldaie,Serbatoi di stoccaggio e serbatoi sferici,Separatori
Generazione di energia:Caldaie a vapore,Super riscaldatori,Riscaldatori,Economisatori,Precaldatori d'aria
Petrochimico e chimico:unità di raffinazione,Colonne di distillazione,Reattori,Sistemi di tubazioni di processo
Altre industrie:fertilizzanti,Trasformazione alimentare,Prodotti farmaceutici,Costruzione navale
